Hdpe boruyu bir vinç ile nasıl bağlanır

İstisnasız, tüm boru hatları, ister sıhhi tesisat ister ısıtma olsun, vanaların montajı ile monte edilir. Vinç, boru hattının ayrı bir bölümünü ana hattan ayırmak için gereklidir.

Cihazlarına ve çalışma prensibine göre farklılık gösteren birçok vinç çeşidi vardır. Birçok model belirli borular için tasarlanmıştır. Bu yazıda, vanaların ve bağlantı elemanlarının tiplerine bakacak, HDPE borusunun bir vincin nasıl bağlanacağını ve boru hattını kurarken hangi tip vanaların kullanıldığını öğreneceğiz.

PND borular için vinçler

Boru için HDPE özel vinçler kullanılır, montaj kolaylığı ile karakterize edilir. Vinci modelinin seçimi boru hattından geçen maddenin türüne, çapına, yerine ve kurulum yöntemine bağlıdır. Boru hattı tasarımı için bazı modeller seçilmiştir. Valf, akışı ayarlamak için borunun kavşağında ve aynı zamanda üst üste binmesiyle kurulur. Sıhhi tesisat sisteminde bir küresel vana kullanılmaktadır. Gaz endüstrisinde kullanımı mümkündür. Küresel vanalar sadece harici bir fark yaratmaz (sıcak su vanaları kırmızıya boyanır), fakat aynı zamanda imal edildiği malzemenin bileşiminde de farklılık gösterir. Vinç tasarımını düşünürsek, üç tip ayırt edebiliriz: bir kontrol noktası, bir köşe ve bir çoklu geçiş.

Polietilen borular için vinçlerin tasarımı farklıdır ve tahrik mekanizmasına bağlıdır:

• Elle kontrol edilen bir küresel vananın tasarımı boru hattına küçük çaplı borularla monte edilir. Tutamağı elle çevirerek çalışır, bu nedenle her zaman serbestçe erişilebilir olmalıdır. Bu tür musluklar, ev tesisatlarında, örneğin ev içi boru hatlarına monte edilir.
• Bir şanzıman ile donatılmış vinç çalışmalarında kanıtlanmıştır. Bu mekanizmanın çalışması, vincin en az çabayla dönmesini sağlar. Vites kutusu sayesinde, vinç gövdesi kompakt boyuttadır.
• 150 mm'nin üzerindeki boru çapına sahip büyük boru hatlarında, valfler sadece mekanik olarak değil, otomatik aktüatörlerle de monte edilir. Bunları kontrol etmek için üç tip mekanizma kullanılır: pnömatik, hidrolik veya elektrik. Vinç mekanizmasının kontrolü uzun bir mesafeden gerçekleştirilmekte veya genellikle otomatikleştirilmekte ve monte edilen sensörlerden çalıştırılmaktadır. Örneğin, bir sıcaklık sensörünün otomasyonu üzerindeki varlığı, insan müdahalesi olmaksızın, sıcaklığa bağlı olarak vinç mekanizmasının konumunu ayarlamanıza izin verir.

Vinç kurulumu

Küresel vanaların farklı yöntemlerle PND borusuyla bağlantısı. Onlara sırayla bakalım:

1. En basit ve en hermetik kurulum türü, alın kaynağı ile elde edilir. Bununla birlikte, borunun bir vinçle bağlantısı tek parça halinde elde edilir ve gerekirse sökülmesi durumunda, valfın atılması gerekir. Yeniden uygulama artık mümkün değildir.

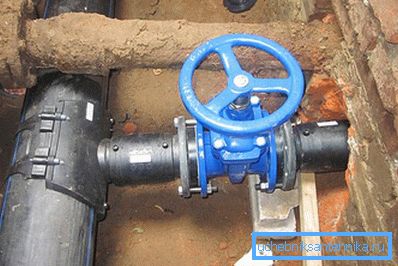

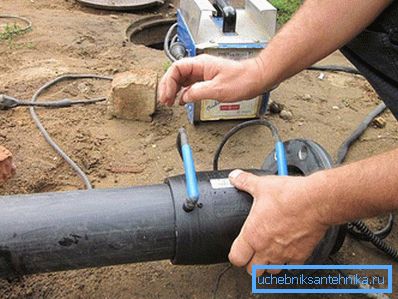

2. Flanş bağlantısı, HDPE boru manşonuna başlık metal flanşlarla kaynak yapılarak gerçekleştirilir. Birleştirme flanşı bir cıvata bağlantısı ile vincin flanşına bağlanır ve aralarına bir lastik conta konulur. Flanş valfi iki dönüş pozisyonu için tasarlanmıştır ve gövdesi dökme demir veya paslanmaz çelikten yapılmıştır. Bazı modellerde iki parçadan oluşan katlanabilir bir çanta vardır. Bu tür düşebilir vinç modelleri, tamir edilebilir. Vinç, geniş çaplı HDPE borularına monte edilir.

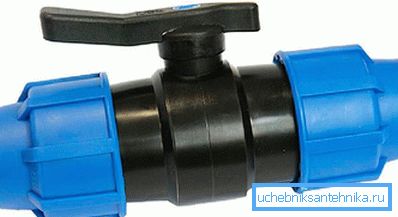

3. Gaz boru hatlarında, 45 mm'ye kadar boru çapına sahip ısıtma sistemleri ve su boruları, kuplaj bağlantılı valfler kullanılmaktadır. Böyle bir bağlantı da basit ve kullanımı kolay kabul edilir.

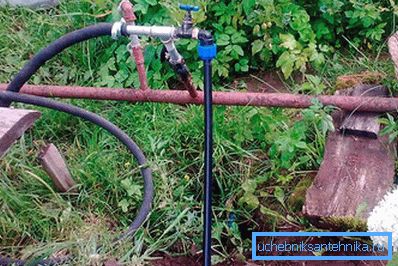

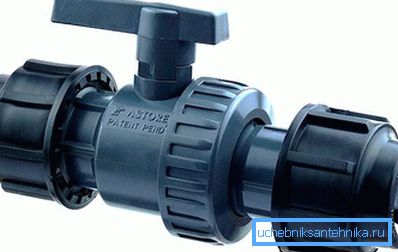

4. Yeniden kullanılabilir bağlantı parçaları olan vinçler, somun ve nipellerle monte edilir. Conta için birleşim yerinde bir conta takın.
5. Birleştirilmiş vinç montaj yöntemi bir flanş bağlantısı ve alın kaynağı içerir.

Vinçli HDPE Boru Kaynak

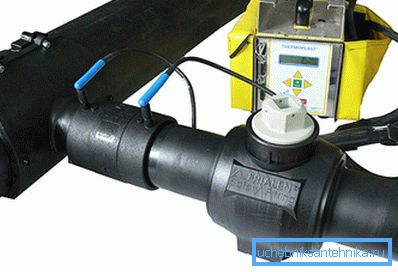

HDPE borunun bir küresel vana ile birleştirilmesinde en yaygın yöntem alın kaynağıdır. Kaynaklı kenarların her iki kenarının sabitlendiği özel bir kurulum ile gerçekleştirilir. Kaynak yapılan yüzey kirden arındırılır ve yağdan arındırılır. Isıtma elemanı borunun polietilen kenarlarını ısıtır ve viskoz bir duruma dokunun ve aparatın mekanizması ile birlikte sıkılır. Kaynaklı eklemin soğumasına izin verilir. Düzgün kaynaklı bir bağlantı, aynı yükseklikte bir eşit dikişe sahip olmalıdır.

HDPE boruları için vinçlerin dezavantajları

Ana dezavantaj, modelin sınırlı çaplıdır. Borunun çapındaki artışla, doğru boyuttaki musluğu bulmak çok zordur. Plastik bilyalı vanalar, muadillerinden daha yüksek bir maliyete sahiptir, ancak işin kalitesi, maliyetini haklı çıkarmaktadır.

İpucu! Örneğin, ayar için kilitleme bilyesi eksik olan valfın sık sık kullanılmasıyla, kilit bilyesi deforme olur ve basınç düşürme meydana gelir.

Ancak, bu eksikliklere rağmen, HDPE boruları için küresel vanalar boru hattını çalıştırmak için uygun koşullar yaratmaktadır. Ve doğru kurulum borunun güvenilir bir şekilde bağlanmasını sağlayacaktır.

video

Bu videoda HDPE borularını kaplinler, dirsekler, tees ile nasıl bağlayacağınız ve boruyu küresel vanaya nasıl bağlayacağınızı veya bir metal valf ile flanş bağlantısını nasıl yapacağınızı görebilirsiniz:

Bu, HDPE borusuna baskı altında basmak için bir eyerle ilgili hareketli bir video:
