İnç tüpü - metrik hesaplamaya dönüştürme

Birçok insan için, inç sisteminden ziyade metrik daha tanıdık ve tanıdıktır. Tabii ki, santimetre santimetre dönüştürmek çok zor değil, ama boru boyutu belirtimleri durumunda, bir çok incelik var. Bu nedenle, birçok acemi su tesisatçısı, seçerken açıkça “yüzer” ve ciddi bir hata yapabilir.

Bir boru inç nedir?

En önemli parametre iç çaptır, daha çok nominal çap (DN) kullanıldığında, diğer bir deyişle lümenin büyüklüğünü seçerken. Bant genişliği buna bağlı.

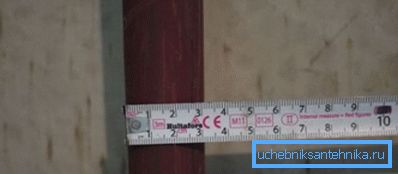

Tipik bir inç 25.4 mm'dir, ancak sıhhi alanda bu kural, ilk bakışta işe yaramamaktadır. Örneğin, bir inç borunun dış çapı mm olarak 33.5 mm'dir (boru hattının VGP değeri verilmiştir). Böyle bir durumdaki sıradan bir kişi, bir hatanın hesaplarına girmiş olduğunu düşünebilir.

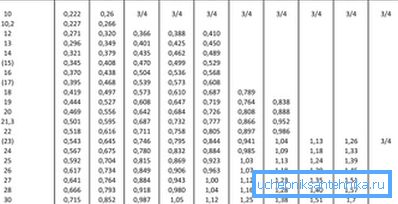

Dışarıda değil, DV'de gezinmeniz gereken şey budur, ancak bu durumda tam olarak 25.4 mm'lik bir eşleşme yoktur. Böylece, tap-inç 25.0 mm'lik bir DN'ye karşılık gelir ve DV için olduğu gibi, yayılma daha da büyük olabilir. Inşaat çalışmaları için talimatlar, ölçü birimlerini dönüştürme zorluğundan pek de bahsetmiyor, bu yüzden kolayca yanılıyor olabilirsiniz.

Bu nedenle, hafif bir VGP için, Dvn borusu sıradan bir boru için 27.9 mm, - 26.4 ve güçlendirilmiş bir boru için 25.5 olacaktır, bu varyasyonun nedeni duvar kalınlığındadır. Böyle bir durumda, bir kişi DN'ye odaklanacaksa, büyük olasılıkla, 26.8 mm'lik bir varyantta duracak ve bu boyut zaten uygun mu? inç, böyle bir hatanın fiyatı önemli olabilir.

Dikkat edin! Görünüşte önemsiz bir düşüş bile, sistemdeki kapasiteyi ve basıncı büyük ölçüde etkiler. Bu, dayanıklılığını olumsuz yönde etkileyebilir.

Farklı malzemelerden boruların boyutları

İnç boruları metriklere dönüştürmek, farklı malzemelerle çalışırken özellikle önemlidir. Örneğin, metal ve plastik boru hattının bir bölümünü bağlamak gerektiğinde. Bu durumda, sadece Dv'yi değil, aynı zamanda Dn'yi de hesaba katmak gerekir. Aksi halde, boru bağlantısının sıkılığı sağlanamaz.

Çelik borular

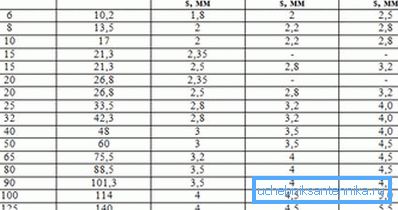

Onlarla çalışırken, üretim yöntemi de önemlidir ve büyüklük buna bağlıdır. Böylece, AIV (GOST 3262-75) boyutlarının aralığı 6 ila 150 mm arasındadır (Du anlamına gelir).

Malzemenin kalınlığı versiyona bağlı olarak değişir

• Hafif bir VGP boru hattında, kalınlık 1.8 - 4.0 mm arasında değişir. Buna göre, inç borunun iç çapı 25 mm olacaktır ve bu örnekte dış kısım 33.5 mm olacaktır;
• Sıradan bir versiyon için, duvarın kalınlığı 2,0 - 4,5 mm olabilir.;
• güçlendirilmiş versiyon daha da kalın (2.5 - 5.5 mm).

Bu tür boru hatlarını aşağıdaki gibi seçmek mümkündür:

• Electrowelded (GOST 10704-91). VGP'den eşit DN'ye sahip biraz daha küçük bir DN ile farklıdır. Örneğin, yarım inçlik bir borunun boyutları aşağıdakilere eşit olacaktır: DN - 15 ve DN - 20 mm (VGP için bu parametre 21.3 mm'ye eşittir);

• Dikişsiz (sıcak haddelenmiş ürünler, GOST 8372-78). Boyut elektro-elektrikten farklı değildir, maksimum çap 1200 mm'dir.

Küçük çapta bile Dn'nin oldukça farklı olduğu görülebilir. Örnekte, mm cinsinden bir yarım inç boru bile, AIV ile dikişsiz boru hattı karşılaştırılırken 1.3 mm'lik Dn'de bir fark yaratmaktadır.

Plastik boru

Sıhhi tesisat ve ısıtma sistemlerini kendi elleriyle kurarken, genellikle polipropilen kullanılır. Bu durumda ana zorluk, sistemin amacına bağlı olarak farklı et kalınlığını dikkate almaktır. (Ayrıca dairenin su tesisatı için Borular makalesine bakın: özellikler.)

Örneğin, soğuk su temini için PN10 kullanılabilir, bu durumda minimum duvar kalınlığı Dn 20 için 1,9 mm olacaktır. Ancak PN20 ve PN25 aynı zamanda sıcak su sağlamak için de kullanılabilir, dolayısıyla aynı kalınlıktaki duvar kalınlığı 3,4 mm'ye çıkar. .

Belirli bir büyüklük seçerken, duvarın genişliğine bağlı olarak farklılık gösteren Du (lümenin ortalama değeri) ile gerçek iç boyutu karıştırmamak önemlidir. Bu inceliği somut bir örnek üzerinde düşünmek daha uygundur.

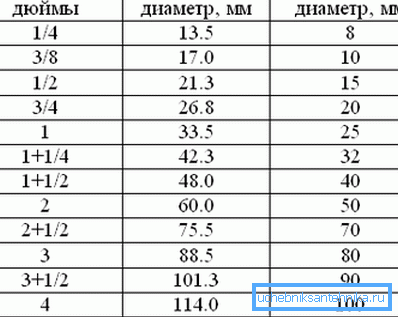

İnç boruların mm cinsinden boyutları şu şekildedir: DN - 25 ve DN - 32 mm, şimdi her sınıf için Dv değerini tanımlarız:

• PN10 için 3.0 duvar ile Dvn 26.0 mm olacak;

• ancak PN20 için Dvn 21,2 mm'ye düştü.

Dikkat edin! Sistemin “sıfırdan” monte edilmesi ve tüm elemanların derhal satın alınması durumunda, DW'lerin değerlerinde bu tür farklılıklar, özellikle önemli değildir. Bunu, örneğin çelik ve polipropilen gibi farklı malzemelerden boruların döşenmesi gerektiğinde dikkate almak çok daha önemlidir.

Metal plastik

Son yıllarda, bu materyal bir şekilde hayranlarını kaybetti, ancak buna rağmen hala kullanılıyor. Polipropilen durumunda olduğu gibi, sadece dış çapa (DN) odaklanmanız gerekir.

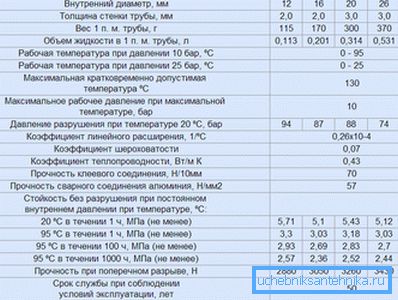

Örneğin, üreticilere göre yarım inçlik bir boru çapı 16 mm'dir. İç boyutu belirlemek için duvar kalınlığını bilmeniz gerekir (bu örnekte, 2.0 mm'dir), böylece Dwn 12,0 mm olacaktır.

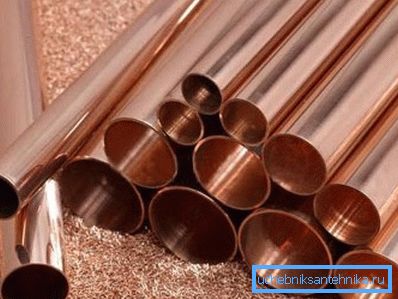

bakır

Bakır durumunda, her şey oldukça basittir, ancak değerlerin dönüştürülmesiyle ilgili konu, milimetre olarak ne kadar olacağı konusunda popülerdir.

Birkaç etiketleme kuralına ihtiyacınız olduğunu unutmayın:

• İnç tüp ölçüleri sadece dış boyutlar belirlemek için kullanılır.;

• Kayıt formatı biraz farklıysa, örneğin 14/1 veya 14/12 ise, bu boyutlar milimetre olarak belirtilmiştir.. İlk seçenek Dn'yi ve duvarın genişliğini ve ikincisini - çapların değerlerini gösterir. Standart boyutlar hakkında daha fazla bilgi GOST 617-2006'da bulunabilir.

Dikkat edin! Farklı malzemelerden öğeler birleştirirken, boyutlarını doğru bir şekilde alabilecekleri olası değildir. Sıkı bir bağlantı sağlamak için, kural olarak, metrikten inç boyutlarına geçişi dikkate alarak özel adaptörler kullanılır.

Özetlersek

Sıhhi tesisattaki inçlerin her zamanki 25.4 mm'den farklı bir “özel” ölçü birimi olduğu iddiaları vardır. Aslında durum böyle değildir ve ana kafa karışıklığı, insanların dışsal durumların hangi durumlarda olduğunu bilmedikleri gerçeğinden kaynaklanmaktadır ve bu durum - Dvn.

Açıklığı ve inç eşdeğerinden biraz farklı olan Du kavramını eklemez. Makalede verilen miktarların çeviri örnekleri, bu nispeten basit olan sorunun anlaşılmasını mümkün kılacaktır.

Bu makaledeki video, farklı materyallerden bağlantı borularının bir örneğini göstermektedir.
