Isıtma boruları nelerdir ve nasıl monte edilir

Malzemeye bağlı olarak, tüm ısıtma boruları üç büyük gruba ayrılabilir: metal, asbest-çimento (chrysotile-cement) ve polimer, her kategorinin kendi çeşitleri ve kullanım özellikleri olmasına rağmen. Listelenen türlerin her biri, bir şekilde veya bir şekilde, montaj yeri, yöntemi ve elbette müşterinin isteği ile koordine edilen, az ya da çok uygun olabilir. Bu tür yapısal malzemelerin genel özelliklerini tartışabilme fırsatımız olacak.

İletişim malzemeleri

maden

• Her türlü basınçta ısıtma sistemleri için, aralarında siyah ve paslanmaz çelik, dökme demir, bakır ve alüminyumun kullanılabileceği farklı metallerden borular kullanılmaktadır.
• Aynı zamanda, örneğin, çelik-alüminyum veya çelik-bakır veya bimetal olmak üzere iki malzemenin kombinasyonları da ilgilidir.
• Mukavemetten bahsedersek, o zaman ilk etapta çelik, termal iletkenlik - alüminyum ve pratiklik - bimetalik sistemlerde olacaktır.
• Bimetaller otoyollar ve kontürler için kullanılmaz - burada siyah ve paslanmaz çelik, dökme demir ve bakır kullanılabilir. Bu malzemelerin tümü (paslanmaz çelik hariç) asbest-çimento ve polimerlerin ciddi bir dezavantajına sahiptir - korozyona veya oksidasyona karşı duyarlılık.

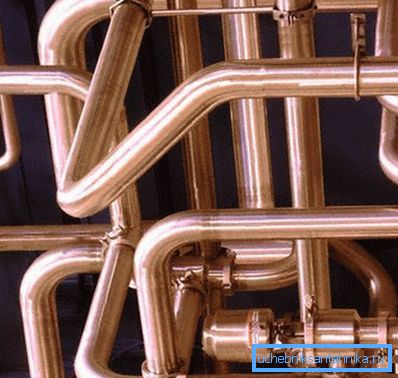

• Yine de, boru hatları hakkında konuşursak, çoğunlukla çelik ve dökme demir bulunur ve özellikle de fiyatı oldukça yüksek olduğu için bakır tesislerde daha fazla kullanılır.

NOT! Özellikle kır evleri için çok etkili, borularla hava yoluyla ısıtma, buleryan gibi fırınlar için mümkün. Yakıtın ikincil yanmasından dolayı fırının kendisi çok ekonomiktir ve etrafındaki çelik borular sayesinde yüksek ısı transfer katsayısı elde edilir.

Asbestli çimento

Isıtma en ekonomik için, belki de hrizotiltsementnuyu boru adlandırılabilir - pahalı dengeleyici gerek montajı için, bu nedenle, 12 kat çelikten daha düşük ısıtma altında deformasyon katsayısı yeterince düşük bir teploprovodnostyu.Krome sahip olduğundan bu, güçlü bir yalıtım gerektirmez debriyaj. Kompozisyonundan dolayı, asbest-çimento organik büyüme oluşturmaz, bu nedenle geçirgenlik veya hidrolik direnç burada azalmaz.

Aynı zamanda, asbest çimento boruları hakkındaki talimatlar, kırılganlıklarını (takviye olmasına rağmen) not eder - ulaşım sırasında güçlü etkilerden ve sarsıntılardan korkarlar. Bu tür boru hatlarını kurarken, iki görsel denetleme yapılması zorunludur - bir tanesi siperdeki boşaltmadan sonra diğeri - döşeme yapıldıktan sonra. Yerleştirme, lastik contaları olan muntazam kaplinler kullanılarak gerçekleştirilir.

teknopolimerler

• Son yıllarda, polimer boruları giderek artan şekilde çeşitli metal analoglarının yerini alan ısıtma sistemleri veya devreleri için kullanılmaktadır.
• Belki de, böyle bir popülaritenin bir parçası, birçok kişinin kullandığı, kendi ellerinizle birleştirmenin kolay olduğu gerçeğiyle bağlantılıdır ve uzmanları (kaynakçılar) çekmek için para tasarrufu sağlar.
• Polietilen ve polipropilen polimer kategorisine girer, ancak aşağıda daha ayrıntılı olarak konuşacağız.

Not. Malzemenin tam adı yerine dökümantasyonda, genellikle kısaltmasını bulmak mümkündür. Bu nedenle, polietilen, HDPE / LDPE veya sadece HDPE / LDPE (düşük ve yüksek basınç, sırasıyla), HDPE / LDPE (uluslararası versiyon) ve polipropilen PP veya PPR (uluslararası versiyon) olarak adlandırılır.

Polimer Ürünlere Genel Bakış

Polietilen ve metal plastik

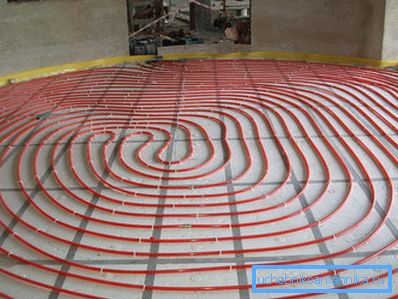

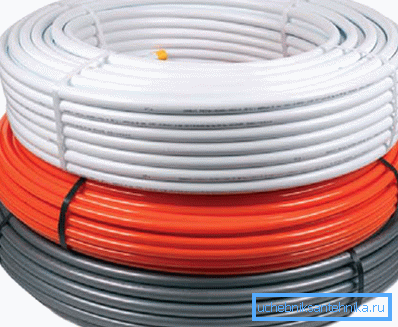

Polietilen borular arasında, öncelikle LDPE (çapraz bağlı PE) ve metal bazlı laminat ile ilgileniyoruz - bunlar radyatör devreleri için kullanılmamaktadır, ancak yerden ısıtma sistemi kurulurken bunlar önlenemez.

• Bu amaçla, 16 mm çapa sahip çapraz bağlı PE kullanılabilir - burada nominal basınç 10 bar'a kadar izin verilir ve maksimum çalışma sıcaklığı 110 ° C'ye kadardır.
• Bu tür özellikler, boruların herhangi bir bağımsız kaynatıcı ile kullanılabileceğini ve soğutucunun merkezi ısıtmadan sağlanabileceğini göstermektedir.

Dikkat edin! Bu şema sadece otonom ısıtma ile uygulanabilir. Sıcak bir zemini ortak bir bataryaya bağlamak, komşuların iyi ve tatminsiz olmasını riske etmek anlamına gelir.

• Bu tür bir polimer bir dezavantajı yetersiz sertlik denebilir - bu işlem esnasında, suyun tüp doldurmak değilse, iyi bilindiği gibi, çerçeve dolgu uyan, daha sonra, çözelti bir kat dökülmüş ve, bu deforme olabilir.
• Alt zemine sabitleme özel bir bant klipsi ile gerçekleştirilir, bunun yardımıyla, belirli bir serme basamağına ve duvardan uzaklığa dayanmak uygun olur, böylece altındaki kaide hasara neden olmaz.

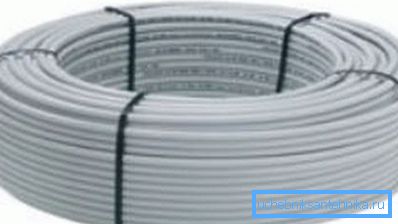

Aynı başarı ile, yerden ısıtma için metal bazlı laminat kullanılır, dahası, çoğu su tesisatçısı bu malzemeyi tercih eder, PE - bunu döşemek daha uygundur ve dahası, metal bazlı laminatın maliyeti LDPE'den biraz daha düşüktür.

• Böyle bir borunun, YYPE'nin üç ana katmanı (LDPE'nin iç kısmı, orta kısmı - alüminyum folyo ve dış kısmı) vardır. Hepsi yapıştırıcı ile yapıştırılmalıdır (kaliteli ürünler için).
• döşerken yılan yok ki, keskin bükümleri için bir ihtiyaç var ise, boru aşınma parçası çelik yaylar (20-25 cm) bir iç çapı birkaç milimetre borunun enine kesitinden daha büyük, yani, 18-20 mm.
• Bu yay, virajın yerine itilir ve yavaş yavaş, döşendiği için, ileriye doğru itilir.
• Isıtılmış bir termometrenin ısıtma borusuna monte edilmesi gerektiğinde, bu zeminde değil, çoğunlukla duvara gömülü olan dağıtım düğümünde yapılır.

Popüler modeller

Isıtma sistemi için uygun olan ve olmayan ürünlerin hangileri olduğunu öğrenmek için aşağıdaki tablo yardımcı olacaktır:

PPR Özeti

Radyatör devreleri için (bu, tek borulu bir ısıtma devresi olabilir), polipropilen RN20 ve RN25'in modifikasyonları kullanılır;

Gerçek şu ki, yukarıdaki tablodan da görebileceğiniz gibi, RN20'nin çalışma sıcaklığı 80 ° C'ye ulaşıyor ve konveksiyon kazanının optimal modu 60-80 ° C'dir, bu nedenle burada herhangi bir ihlal yoktur.

Fakat yine de, eğer devrenin çalışma (sabit) sıcaklığının 80 ° C'yi aşacağını düşünüyorsanız, elbette RN25'i daha iyi kullanırsınız.

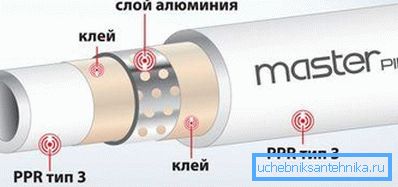

Not. RN 25'te, alüminyum folyo duvarın ortasında değil, yüzeye daha yakın bir yerde bulunmakta ve bu durum kaynak işlemine müdahale edecektir. Bu nedenle, kaldırmak için, üst tabaka ve folyo soymak için bir tıraş makinesi kullanın. Ayrıca, ısıtma borusundaki fatura termostatının radyatör devresinin sizin için uygun herhangi bir yere monte edilebileceği de unutulmamalıdır.

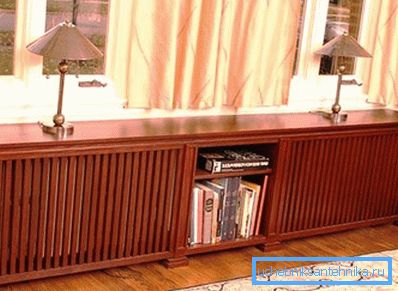

Isıtma sisteminin nasıl kapatılacağıyla ilgileniyorsanız, bunun için bir mağazada satın alabilir veya üstteki fotoğraflarda olduğu gibi kendinizi sadece radyatörleri değil, (gerekirse) ve boruları maskeleyen dekoratif ızgaralar yapabilirsiniz. PPR, duvara metal braketler veya plastik klipsler ile sabitlenir.

Sonuç

PPR'yi duvara kurmaya karar verirseniz - artıları ve eksileri açıktır, ancak teknolojik olarak devre için önemli değildir. Buradaki avantaj, herhangi bir ısı kaybına sahip olmamak kaydıyla, boruyu basitçe görmenizdir. Ancak negatif tarafın çağrılması zordur, ancak devrenin kurulumu sırasında emek yoğunluğunun artması. Bu makaledeki video, bu sorunu anlamak için daha ayrıntılı yardımcı olacaktır.
