Isıtma boruları: otonom iklim ağı düzenlemek için 3 seçeneğe

Su ısıtma sistemi kurmak için güçlü bir ısıtma kazanı ve yüksek kaliteli radyatörlere ihtiyacınız vardır. Ancak, daha az önemli olan, soğutucunun taşınmasına ve gerekli tüm unsurların tek bir ağa bağlanmasına hizmet eden ısıtma borularıdır.

En uygun parçaları seçmek için talimatlar aşağıda dikkatinize sunulmuştur.

Gereksinim

Isıtma için hangi boruların kullanılacağı sorusunu yanıtlamadan önce, satın alırken dikkat edilmesi gereken parçaların en önemli teknik özelliklerinin belirlenmesi gerekmektedir.

Bu nedenle, su ısıtma için kullanılan boru hatları ve bağlantı parçaları aşağıdaki gereksinimleri karşılamalıdır:

Dikkat edin! Yukarıdakiler boru seçiminde tüm kriterler değildir. Özellikle, parçaların boyutlarını doğru olarak seçmeyi unutmayın (aksi takdirde akü ve kazan nozulları borulara takılmaz). Satın alma fiyatı üzerinde önemli bir etki ve üretici var.

Örneğin, Çek ürünleri Ecoplast mükemmel özelliklere ve oldukça uygun maliyete sahiptir. İyi ve son - elle kurulumun basitliği. Çelik borular, dayanıklı, ancak esnek polimer parçalar olsa da, odalar arasında koşmak ve birbirleriyle kenetlenmek daha kolaydır.

Isıtma sistemi için hangi boruların gerektiğine karar vermenizi kolaylaştırmak için, bazı seçenekleri daha ayrıntılı olarak ele alacağız.

Ürünlerin çeşitleri

1. Seçenek

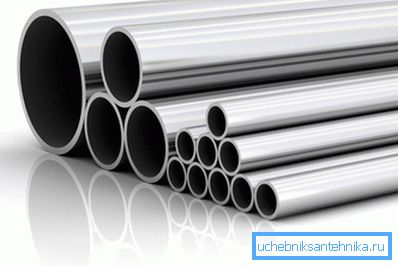

Sıradan karbon çelikten borular, çok uzun bir süre tesisat ve ısıtma sistemlerinin imalatında kullanılmıştır.

Bunun iki özelliği vardır:

• En yüksek mukavemet - parçalar, 20 atmosferden fazla su iç basıncına dayanır ve şok da dahil olmak üzere dış ve iç fiziksel etkilerden çökmez;
• mükemmel ısı direnci - borular 150 ° C'den daha yüksek bir sıcaklıkta üzerine dönse bile borular bütünlüklerini koruyacaktır.

Dikkat edin! Bu rakamlar sadece rehberlik içindir. Isıtma sistemine çelik borular monte ederseniz, bu mühendislik ağının bu tür yüklere dayanacağı anlamına gelmez. Zayıf bağlantı, nozul, musluk, pompa, filtre vb. Olabilir.

Öte yandan, bu tür parçaların kullanımı aşamalı olarak terkediliyor, çünkü avantajların yanı sıra çeliğin birkaç önemli dezavantajı var:

1. Korozyona karşı duyarlılık. Duvarların çapına ve kalınlığına bağlı olarak, ısıtma sistemlerinde çelik borular 10 ila 20 yıl sürebilir, bundan sonra kullanılamaz hale gelecektir. Ve biz hem boru hatlarının içinde hem de dışında pas oluşumundan bahsediyoruz.

İpucu! İklim ağının dış kısımlarını çevreyi olumsuz etkilerinden korumak için banal astar ve koruyucu emaye yardımcı olacaktır. Boruları zaman zaman boyayla kaplamak, ömrünü önemli ölçüde uzatırsınız.

1. İç kesit alanını azaltma. Çelik borular, çalışma sırasında mineral tortuları, pas parçacıkları ve diğer elementlerle tıkanmıştır. Zamanla, iklim sisteminin işleyişini olumsuz yönde etkileyen kapasite düşer.
2. Kurulum zorluk. Montaj sırasında, parçaların bükülmesi ve birleştirilmesi için özel ekipmanların yanı sıra bir gaz yakıcı ile çalışmak için belirli becerilere ve yeteneklere sahip olmanız gerekir.

Bir başka nokta da estetik olmayan bir görünüm. Çelik yükselticiler duvarlara ve zemine gizlenmiş döşemelere izin vermez, böylece her zaman görünür olurlar. Onlara estetik bir görünüm vermek için, ısıtma borusunda çeşitli ekranlar ve pedler kullanın.

En popüler ve verimli yol, alçıpan kutularında otoyollar kurmaktır. Bu yöntem, ısıtma boruları arasındaki mesafe yeterince büyük olsa bile, estetik olmayan tüm elemanları mükemmel bir şekilde gizleyecektir.

Dikkat edin! Çeliklere ek olarak, ısıtma için dökme demir borular da bulunmaktadır. Ancak, su ısıtma sistemlerinden ziyade buharda ve endüstriyel tesislerde ısı eşanjörlerinin tasarımında daha sık kullanılırlar.

Seçenek 2. Paslanmaz çelik

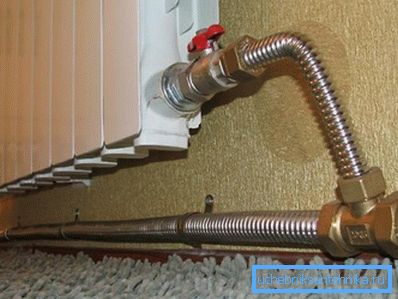

Önceki bölümde adı geçen çelik parçaların dezavantajları, ısıtmak için paslanmaz bir borudan yoksundur. Ve biz sadece malzemenin farklı bir bileşimini değil, tamamen farklı bir tasarım hakkında konuşuyoruz.

Burada iklim sistemlerini monte etmek için kullanılan modern paslanmaz çelik borunun bazı özellikleri:

• 0,5 mm duvar kalınlığı ile, el ile mükemmel bir şekilde bükülür ve kıvrımlardan kaçınarak virajda iç enine kesitin çapını muhafaza eder;
• yüksek mukavemetli silikon contalar ile bağlantı parçaları ile bağlantılı;
• Isı taşıyıcıyı 15 atmosferden fazla + 150 santigrat dereceye kadar olan iç basıncında tutun.

Bu parçalar sadece bir tane var, ama önemli bir dezavantaj - paslanmaz borular oldukça pahalıdır. Bu nedenle, iklim sistemlerinin en yaygın kurulumu, çok uygun fiyatlarla çok avantajlı plastik aldı.

Seçenek 3. Polimerler

Isıtma ağlarının düzenlenmesi için kullanılabilecek plastik borular piyasası oldukça çeşitlidir.

Aşağıdaki çeşitleri popülerdir:

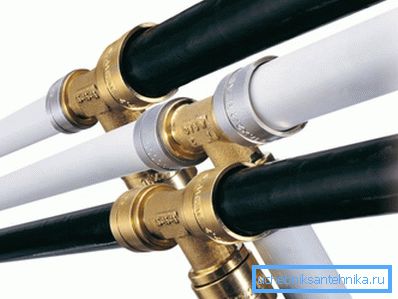

1. Metal plastik. Bu borular, 20. yüzyılın sonlarında özel yapımlarda yaygın olarak kullanıldı, ancak şimdi popülerlikleri önemli ölçüde azaldı. Gerçek şu ki, borularla takviye edilmiş borular kendiliğinden kuvvetli olmasına rağmen, birbirleriyle parçaları birleştirmek için kullanılan sıkıştırma tertibatlarının sıkılığı ve hizmet ömrü arzulanandan çok fazla kalmaktadır.

Pres parçaları sorunlardan kaçınmanıza yardımcı olur, ancak onlarla çalışmak için özel araçlar ve becerilere ihtiyaç vardır.

Metal boruların teknik özellikleri gelince:

• maksimum basınç - 12 ila 15 atmosfer arasında;
• Soğutma sıvısı sıcaklığı - 95 santigrat dereceye kadar.

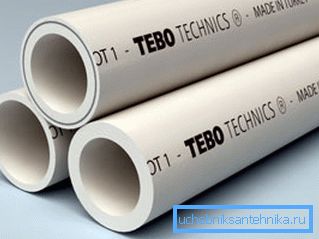

1. polipropilen. Bu tip plastikten borular daha sık kullanılır. Arttırılmış dayanıklılık açısından farklıdır, ancak ısı taşıyıcısının çok yüksek sıcaklıklarını sevmez.

Daha önce sözü edilen ecoplastic aynı zamanda sıvıyı 20 atmosfer'e kadar basınç altında taşıyabilir, ancak su sıcaklığı 95 dereceye çıkarsa, bu rakam derhal 6'ya düşer.

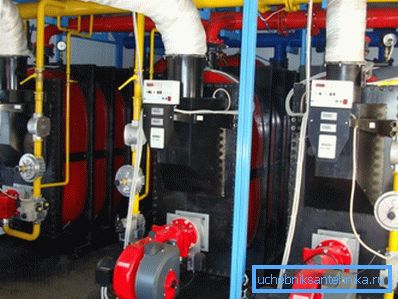

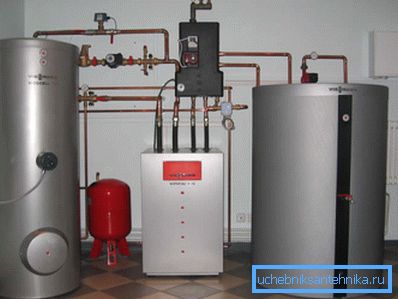

Polipropilen, gaz ve elektrik kazanları ile bağımsız sistemlerde kurulum için mükemmeldir. Ancak, merkezi bir soğutma sıvısı olan kentsel apartmanlarda kurulumun reddedilmesi daha iyidir, çünkü su darbesi iklim ağınızı kolayca yok edebilir.

İpucu! Isıtma için güçlendirilmiş polipropilen kullanmak daha iyidir. Sadece daha dayanıklı değil, aynı zamanda daha düşük ısıl genleşme katsayısına sahiptir. Telafi döngüleri veya kıvrımları kullanmadan yeterince uzun boru kesitleri kurmak mümkündür.

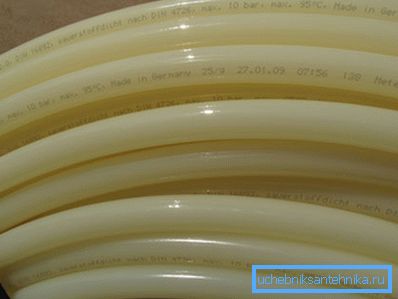

1. Çapraz bağlı polietilen. Bu boruların ana kalitesi esnekliktir. Basıncı 80 dereceye kadar 10 atmosfere kadar koruyun.

Bağımsız radyal tip kablolama sistemleri için idealdir. Ayrıca yerden ısıtma sistemlerinin düzeninde yaygın olarak kullanılmaktadır.

Koylar şeklinde satılır, böylece herhangi bir uzunlukta segmentler yerleştirebilirsiniz. Bir şap içinde kaldırılabilir, ancak tek bir bağlantı bağlantısının beton dökülmemesi sağlanmalıdır, aksi takdirde sızıntı durumunda tablayı sökmeniz gerekecektir.

Kablolama türleri

Isıtma ve su için hangi boruyu seçerseniz seçin, uygun şekilde kurmalısınız. Çalışma, soğutucunun tüm radyatörlere ve sistemin diğer elemanlarına eşit dağılımını sağlayacak şekilde yapılmalıdır.

Birçok ortak seçenek vardır:

1. Bir boru içinde ısıtma. Bu tip kablolama daha önce apartman binalarının yapımında kullanılmıştır. Başka bir isim Leningrad. Radyatörlerin paralel veya sıralı bir şekilde yerleştirildiği evin çevresi boyunca döşenen boruların bir halkasıdır.

Bu, en az sayıda boru ve bağlantı parçası gerektiren en basit şemadır.

Bu çözümün dezavantajları açıktır:

• Termostatlı ayrı odalarda sıcaklığı düzenleyememe;
• Bir radyatör arızalanırsa veya sızarsa, tüm iklim sisteminin çalışmasını durdurmadan ve soğutma suyunu boşaltmadan değiştiremez veya tamir edemezsiniz;
• Kazana daha yakın olan radyatörler, uzak odalara monte edilen elemanlardan daha fazla ısınırlar, bu nedenle ısıtma cihazlarındaki bölümlerin sayısını doğru bir şekilde seçmek gerekir.

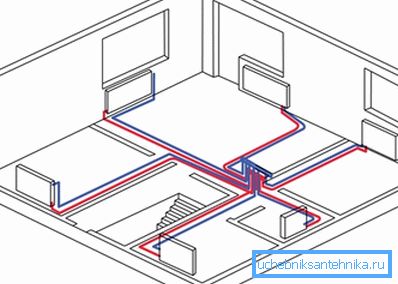

1. Çift boru düzeni. Bu durumda, bir ana boru hattı soğutucuyu radyatörlere verir ve ikinci dönüş akışı - soğutulmuş sıvıyı ısıtma kazanına iletir.

İki borulu tesisat yöntemi daha pahalı olmasına rağmen, avantajları, seçiminizden vazgeçmenize neden olmaz:

• ısıtma sisteminin tüm elemanları eşit şekilde ısıtılır;
• Otomatik veya manuel regülasyon vanaları yardımıyla, akü içerisine akan sıvı hacmini artırabilir veya azaltabilirsiniz;
• Sızıntı meydana geldiğinde, hasarlı alanın soğutma sıvısı akımını sistemin diğer elemanlarına engellemeden bir valf ile kesilmesi mümkündür.

Dikkat edin! Yukarıdaki seçeneklere ek olarak, dört borulu ve radyal olarak üç borulu bir ısıtma sistemi vardır. Bunlar, ısı taşıyıcısının farklı sıcaklıklarına sahip çeşitli ısıtma halkalarının (örneğin radyatörler ve yerden ısıtma sistemleri için) organize edilmesi gerektiğinde kullanılan oldukça egzotik seçimlerdir.

Sonuç

İklim ağının dayanıklılığı ve verimliliği, kalitesi, sıkılığı ve dayanıklılığına bağlı olduğundan, ısıtma boruları şüphesiz ısıtma sisteminin önemli bir unsurudur. 10-15 yıl boyunca problem yaşanmaması için, montaj için gerekli olan yüksek kaliteli rakorlar, valfler ve diğer parçalar da satın alın.

Özel bir evin mühendislik sistemlerinin tasarımı hakkında daha fazla bilgi için, bu materyaldeki videoya bakın.
