Isıtma kablosu ile boruların ısıtılması: süreç nasıl

Ülke evlerinin inşaatı sırasında, haberleşmenin yalıtımına yönelik tüm önlemler önceden sağlanmalıdır (donma noktasının altındaki zeminde gömme, mineral yünü, polistiren köpüğü, polietilen köpük izolasyonu), ancak bazen tüm bunlar yapılmamalıdır. Sızdırmaz bir boruyla, ısıtılmamış bir odadan geçen borularla karşılaşabilirsiniz ve bu gibi durumlarda boru hatları için bir ısıtma kablosuyla tasarruf edebilirsiniz.

Aşağıda ne olduğuna, nasıl monte edildiğine ve ayrıca bu makaledeki videoyu gösterdiğimize bakıyoruz.

Boru hattı yalıtımı

Isıtma kablosu

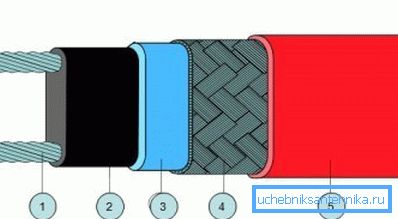

• Boruları ısıtmak için kendinden regüleli bir ısıtma kablosu, yarı iletken polimer matrisinin iki paralel iletken tarafından ısıtıldığı bir bant ısıtıcı biçiminde üretilir. Böyle bir kabloyu kurarken, talimatın, soğuk bir bölgenin orada ortaya çıkmasından korkmadan, herhangi bir yerde bağlantıyı kesmenize izin vermesi dikkat çekicidir. Ayrıca, böyle bir bant tasarımı, her bir bölüm tarafından üretilen ısı miktarını düzenleyebilmektedir, bu nedenle, bu tür bir kablo prensipte yanmaz.

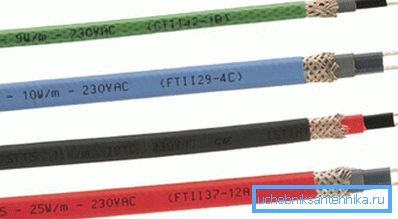

• Modifiye edilmiş bir poliolefin ile çift izolasyondan dolayı, cihaz mekanik koruma (aşınma, darbe), aktif kimyasallara karşı koruma, su direnci ve yüksek dielektrik özellikleri kazanır.. Böyle bir direnç cihazının fiyatının PNSV'nin değerinden çok daha yüksek olduğu göz önünde bulundurulmalıdır, fakat ayarlama sürekli olarak gerçekleştiği için, sürekli izleme ihtiyacı yoktur.

Gücü hesaplarken dikkat edilmesi gerekenler

Doğru dirençli cihazı seçmek için, temel olarak üç ana faktörü göz önünde bulundurmalısınız: 1) üçüncü taraf ısı yalıtımının gücü; 2) borunun yapıldığı malzeme; 3) boru hattının çapı.

Not. Borunun içindeki su beslemesi için bir ısıtma kablosu kurduysanız, bu artık yalıtmaya ihtiyaç duymayacağı anlamına gelmez. Mineral yün, polistiren köpük veya polietilen köpük ile ek yalıtım yaparsanız, ısı kaybını önemli ölçüde azaltacaktır, bu nedenle, elektrik maliyeti de daha az olacaktır.

montaj

Not. Borunun içinde kanalizasyon için bir ısıtma kablosu ise, o zaman herhangi bir ceket ile satın alınabilir, ancak su temin sistemi için, floropolimer yalıtım gıda uygunluğu için bir onay olmalıdır.

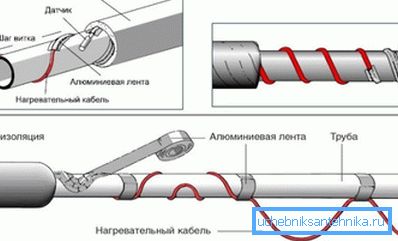

Borular için kendinden regüleli ısıtma kablosunun döşenmesinin iki ana yolu vardır - iç ve dış tesisatlar. Ancak, ikinci yöntem için, biri üst şekilde gösterilen bazı seçenekler vardır, bu yüzden boru boyunca tek bir çizgide düz bir çizgi ile bağlanabilir, her iki tarafta da döşenebilir ve ek olarak dalgalı bir çizgi veya bir spiral şeklinde monte edilir.

Ancak, bu gibi seçenekler genellikle yalnızca kanalizasyon veya su beslemesi yapıldığında ve donma ile ilgili problemler olduğunda kullanılır ve buna ek olarak, bu tür ısıtma bantları çatıların kış ısıtması için kullanılır (buzlanma koruması).

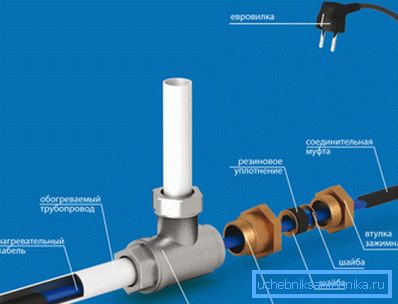

Böyle bir cihaz satın almadan önce, bunun, kesme işlemi için öngörülen kitle birlikte satıldığından emin olmanız gerekir; bu, bir kaplin ve kabloyu içerideki su girişinden koruyan salmastrayı, yalıtımın altında içerir. Buna ek olarak, ısıtma kablosunun boru içerisine montajı, üzerindeki kaplin ilk montajı ile ve daha sonra, kabuğa sıkıca oturan bezle başlar.

Bu, uçları kırpmadan önce bunu yapmak için arzu edilir - bu şekilde işlemi kolaylaştıracaksınız - çok daha kolay ve daha hızlıdır.

Debriyajınızı ve rakorunuzu kendi ellerinize koyduğunuzdan sonra, kesmeye başlayabilirsiniz ve bunun için 100-120 mm'lik kenardan çekilmemiz gerekecektir. İlk olarak, çevre boyunca izolasyonu kesiyoruz, ancak sadece ekrana zarar vermemek için onu kestik - kesildikten sonra kabloyu birkaç kez bükün ve kesim tamamlanacak.

Bundan sonra, yalıtımı kesin ve çıkarın (kenarı bıçakla ayırabileceğiniz şekilde - daha kullanışlı).

İzolasyonu kaldırdıktan sonra, yukarıdaki fotoğrafta yapıldığı gibi, bir flagellum'a dokunmanız ve bükmeniz gereken önünüzde bir koruyucu örgüye sahip olacaksınız - daha sonra bunu topraklamaya bağlayın. Şimdi, ısıtma matrisini bırakmanız ve bunu yapmanız, üst kesimin kenarından 15-20 mm geriye çekilmeniz ve çok dikkatli bir şekilde, matrisin kendisine zarar vermemesi, kabuğun çevresini kesmemesi gerekir, bununla birlikte işlem, tam olarak üst katmanla aynıdır.

Artık matrisin kendisine ulaştınız ve kablonun bıçakla çıkarılarak bağlantı için kabloları temizlemeniz gerekiyor, ancak bu, attığınız iki üst yalıtım tabakasına kıyasla biraz daha zor. Tasarlanmış olanın uygulanması için, şerit kenarını genişletin ve plastiği çok dikkatli bir şekilde çıkarın, tıpkı bir kalem netleştirdiğiniz gibi - en üstteki fotoğraftaki işlemin bir parçasını görürsünüz.

Her iki taraftan bir süpürme yapın ve kabloları yavaşça çekin, etrafa yayın, böylece zaten gereksiz olan kabuğu kesebilirsiniz - tabii ki matrisi ortada kesebilirsiniz, ancak sertliğini hesaba katarak, sizin için oldukça zor olacaktır.

Şimdi, çıplak teller üzerinde kitden iki kanallı bir nozul koyduk, ancak önce su geçirmezliğini sağlamak için sızdırmazlık maddesini deliklere doldurun (montajdan sonra, contayı tekrar deliklere ekleyin). Her bir çekirdeğe (ekran dahil) aynı kitin plastik boruları üzerine yerleştirilir ve çekirdeklerin uçlarında pense veya bir terminal bloğu ile kelepçelenen metal borular vardır.

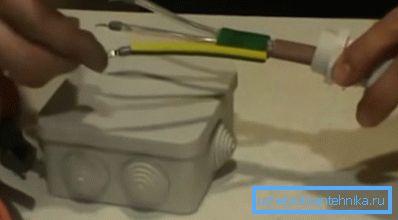

Şimdi kablo, üstteki fotoğrafta olduğu gibi bir kalkana veya özel bir kutuya bağlantı için hazırdır.

Not. Kablonun ters tarafı mühürlenmelidir. Bunu yapmak için, üst yalıtımın 20-25 mm'lik kısmını çıkarın, 5-7 mm'lik ekranı açın ve matriks tellerinden birini 5 mm kısaltın - kısa devre oluşmayacaktır.

Yukarıdan kitin ısı büzülmesini koyup bir eşleşme ile ısıtın.

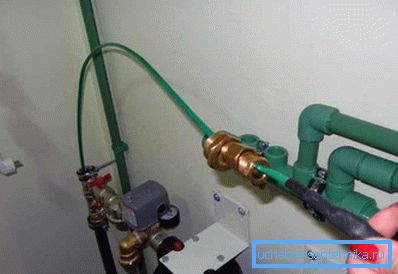

Şimdi kendi kendini düzenleyen ısıtma kablosunu borunun içinden geçirerek tişörtün içinden geçirmeniz, terminalleri ve şasiyi güç kaynağına bağlayın ve ısıtma işlemi başlayacaktır.

Sonuç

Isıtma kablosunun borunun içindeki tüm kurulumu çok zaman almaz - kesilmesi daha fazla dikkat ve işçilik maliyeti gerektirir. Bant ısıtıcısını bağlamak ve çatıya takmak için tam olarak aynı prosedürü (kablonun çeşitli tipteki borularda nasıl döşendiğini öğrenin).
