Isıtma manifoldu: amaç, avantaj ve kurulum

Isıtma kolektörü, günümüzün en yenilikçi ve verimli çözümlerinden biri olan radyant ısıtma sisteminin ana düğümüdür. Kollektörün ısıtma için ana yapısal özellikleri hakkında konuşacağız, tarak çeşitlerini göz önünde bulunduracağız ve bir kollektörü kendi ellerinizle ısıtmak için bir takım ipuçları vereceğiz.

Toplayıcı-kirişli ısıtma sistemi

Radyatörün radyal yerleşimi dikkate alınarak ısıtma kolektörünü düşünün, böylece ana işlevlerini ve avantajlarını anlamak daha kolay olacaktır.

Bildiğiniz gibi, üç ana tip boru tesisatı vardır:

1. Bir boru tasarımı. Burada radyatörler seri olarak bağlanırlar, yani, soğutucu madde ilk cihaza verilir, akabinde pili geçer ve tüm devreyi aşamalı olarak geçerek kazana geri döner. Her radyatörden sonra suyun soğuduğu ve pillerin düzensiz ısındığı aşikardır;
2. İki boru şeması. Bu çözüm, bir borudan su beslemesini ve ikinci çıkışa, yani devre, radyatörlerin paralel bağlandığı iki hattan oluşur. Bu şema, cihazları daha dengeli bir şekilde ısıtmanızı sağlar;

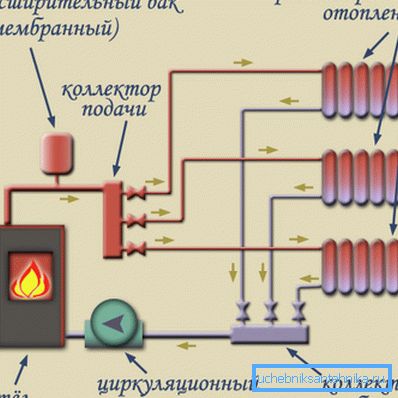

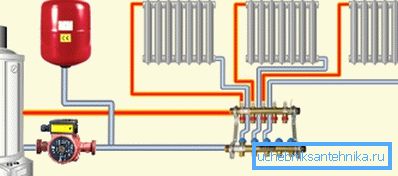

3. Işın deseni. Soğutma sıvısı, her radyatöre ayrı bir borudan gelen dağıtım ünitesine (ısıtma sisteminin kolektörü) beslenir ve daha sonra geri dönüş borularından geri döner, tarak ile toplanır ve kazana girer. Böylece odadaki en düzgün ısı dağılımını elde etmek mümkündür.

Dikkat edin! Gördüğünüz gibi, radyal düzende, her bir batarya için bir tane çok devre var. Bu nedenle, sistemin normal çalışması için, soğutucunun basınç ve dolaşım hızının gerekli parametrelerini sağlayabilen bir sirkülasyon pompası gereklidir.

Işın şeması, her bir radyatörün mümkün olduğunca eşit şekilde ısıtılmasını sağlar, ayrıca, her bir aküye ısı beslemesinin yoğunluğunun ayarlanmasını mümkün kılar.

Ayrıca bu şemada, tüm sistemin çalışmasını değiştirmeden herhangi bir cihazı kapatabilirsiniz ve yüksek binalarda, binanın diğer bölümlerine soğutucu akışını kesintiye uğratmadan tüm katları kapatabilirsiniz.

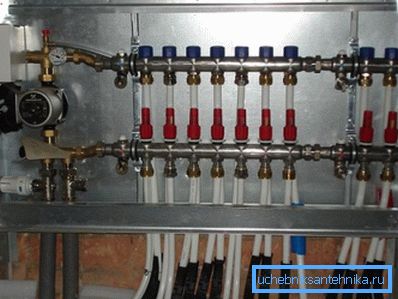

Bu avantajları gerçekleştirmek için, dağıtım düğümünde bir çift cihaz şeklinde bulunan bir besleme ve dönüş tarağı olan ısıtma kollektörleri kullanılmaktadır. Isıtma kolektör valfleri, hava ve tahliye vanaları, akış ölçerleri ve termostatik kafaların sarılması, her bir ısıtma cihazında sıcaklık koşullarının otomatik olarak düzenlenmesini sağlar.

Dikkat edin! Çoğu zaman, bu tür kablolama, özel evlerin ve evlerin ısıtma sistemlerinin yapımında kullanılır, ancak bu şema, merkezi ısı transferi olan bir dairede de uygulanabilir. Borunun en iyi zemin altında gerçekleştirildiği unutulmamalıdır.

Radyal yerleşimin diğer bir avantajı boru hattını taban tahtası altında veya zeminin kalınlığında gizleme kabiliyetidir. Çoğu zaman, bu özellik, düzen seçimini etkiler.

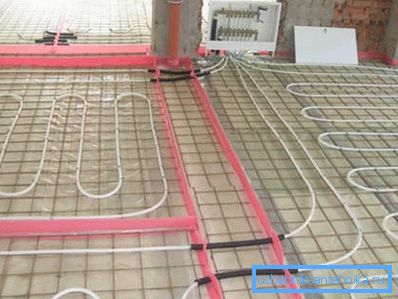

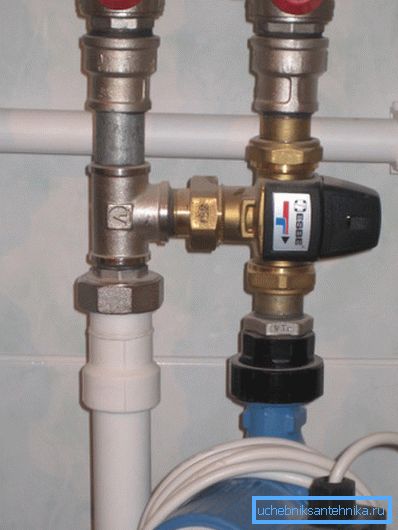

Ayrıca "sıcak zemin" gibi bir sistemden bahsetmiyorum. Burada konturlar radyatörlere bağlı değil, ancak zemin katının ısıtılması için özel bir şekilde döşeniyor.

Bu çözümün tek önemli dezavantajı, malzeme ve işin yüksek fiyatıdır.

Isıtma tarağı

dizayn

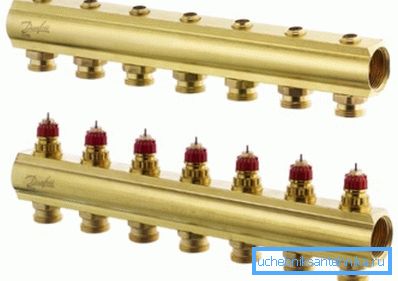

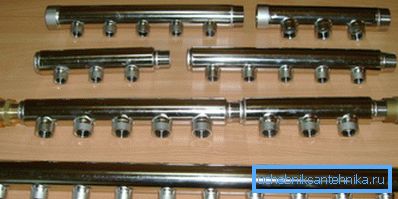

Tarak bir inç veya üç çeyrek boru, uçları delikleri dişli. Bir uç, besleme veya drenaj suyu hattına bağlanır ve diğeri, soğutma suyunu sistemden boşaltmak için bir tıpa, havalandırma ve / veya bir musluk ile kapatılır.

Zamanla, ısıtma sistemini genişletmek veya “sıcak zemin” ile bağlantı kurmak için başlığı veya muslukları çıkararak taraka yeni bağlantılar ekleyebileceksiniz.

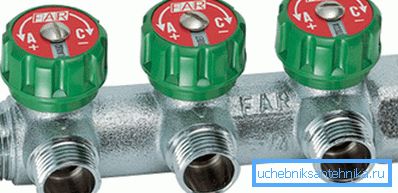

Ek olarak, boru, kontrol vanalarını monte etmek için ısıtma boruları ve soketlerini bağlamak için musluklarla donatılmıştır. Kural olarak, teslimat kısmı, akışı düzenleyen akış ölçüm valfleri ve geri dönüş kısmı - dönüş suyu sıcaklığını ölçen ve gerektiğinde akış ölçerlerini açıp kapatan termal kafalarla donatılmıştır.

Dikkat edin! Basit ayarlama vinçleriyle borulama mümkündür: bu durumda, kontrol manuel olarak gerçekleştirilir. Vinçler monte edilmelidir, arızalı parçaları onarmak veya değiştirmek için cihazların şebekeden ayrılması gerekir.

Vinçler ile basit çemberleme durumunda, bağlantı parçaları için yuvalar gerekli değildir, böylece tarak daha basit bir tasarıma sahip olabilir. Bir sonraki bölümde tasarım çeşitleri tartışılacaktır.

tür

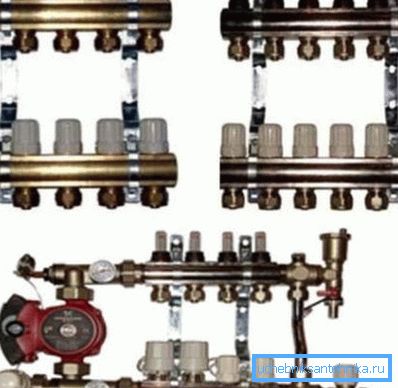

Tüm çember, malzeme, imalatçı ve tasarım setlerinden farklı olarak farklı distribütör modelleri vardır. Cihazların amacına bağlı olarak farklılıklar da olabilir.

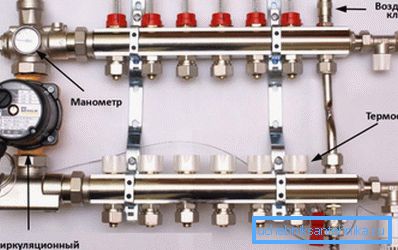

Gerekli tüm cihazlar ve bağlantı parçaları ile donatılmış en etkili ve güvenilir marka modelleri.

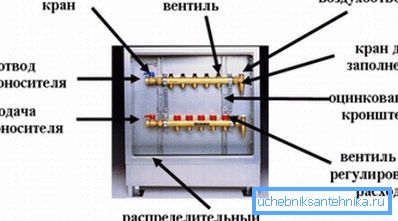

Bu ürünlerin bileşimi şunları içerebilir:

• Yem ve ters taraklar. Kural olarak, yüksek kaliteli pirinç veya paslanmaz çelikten yapılmış;
• Sirkülasyon pompası;
• Verme dağıtıcısındaki debimetreler;
• Toplama düğümündeki termostatik kafalar;
• Mayevsky hava valfi veya sistemden hava tahliyesi için dokunun;
• Soğutma suyu tahliyesi için vinç;
• Basınç kontrolü için basınç göstergesi;
• Konsollar veya diğer montaj donanımı;
• Kablo borularını bağlamak için virajlar.

Dikkat edin! Marka modelleri, ekipmanın tüm özellikleri ve tarak tasarımı ile bir araya getirilmiş ve donatılmıştır. Kural olarak, böyle bir sistemin detayları birbirleri için tasarlanır ve bu karşılıklı konfigürasyonda en etkili şekilde çalışır.

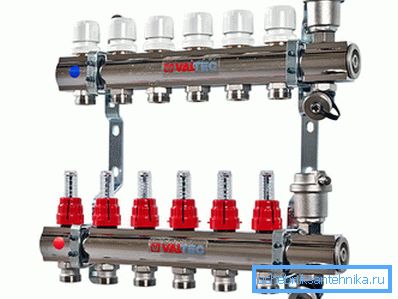

Önde gelen şirketlerin yüksek kaliteli meclislerin maliyeti 20-30 bin ruble ulaşabilir. Bu sizin için çok pahalıysa, daha basit ve daha ucuz cihazları kullanabilirsiniz.

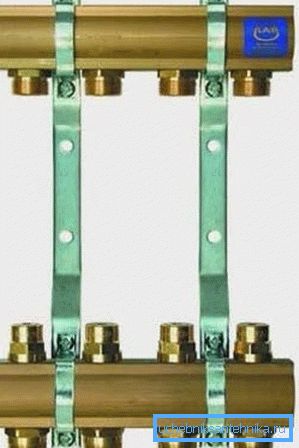

Daha az karmaşık bir varyasyon, yarım inç kablo bağlantılarına sahip inç pirinç borudur. Besleme parçası sadece çıkışlarla donatılmıştır ve arka tarakta termostat veya debimetrelerin montajı için yuvalar bulunmaktadır. Valflerin seçimi ve montajı bağımsız olarak yapılmalıdır.

Ancak, bu en kolay seçenek değil, ayrıca Çin ürünleri de var:

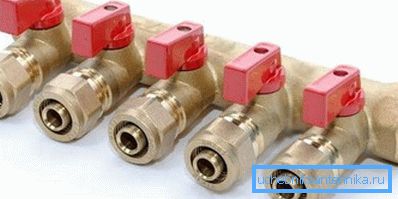

Daha ucuz bile Çin'de üretilen kontrol vanaları ile bir döküm modele mal olacak. Valf grubunun bölgesinde contaların ve sızıntıların bozulması ile ilgili olası sorunlar vardır. Sızdırmazlıkların değiştirilmesi, ürünlerin kalıplanmış tasarımı nedeniyle genellikle zor veya imkansızdır.

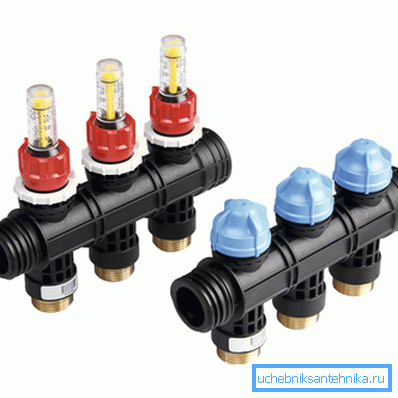

Vanaların plastik modellerini de bulabilirsiniz. Düşük maliyet ve oldukça iyi kalite ile ayırt edilirler, ancak güvenilirlikleri sorgulanabilir. Henüz güvenilir bir istatistik ve işletme deneyimi olmadığından, dayanıklılık hakkında bilgi verme zamanı gelmiştir.

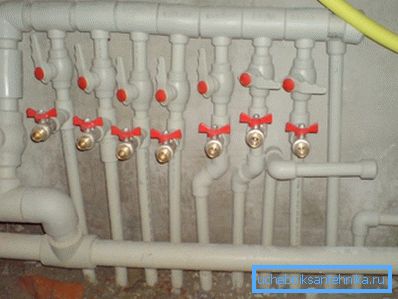

Son olarak, bir inç takviyeli boru içine tees dokunarak bir polipropilen dağıtım derleme monte edebilirsiniz. Bu en ucuz ve en kolay yoldur, ancak güvenilirliği negatif değerlere yönelir, bu da böyle bir çözümü geçici olarak aramayı mümkün kılar.

Dikkat edin! Sınırlı bir bütçe söz konusu olduğunda, ısınmadan tasarruf etmemelisiniz, kaynama su sızıntısı olan bir kaza daha pahalıya mal olacak ve dekorasyon ilk olarak zarar göreceğinden, bitirme veya iç haznelerin maliyetini azaltmak daha iyidir.

montaj

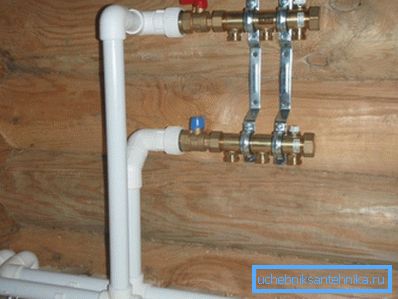

Isıtma kolektörünün montajı, braketin üzerindeki kalıpların montajı ile başlar. Ardından fişleri sökün ve havalandırma ve tahliye vanasını takın.

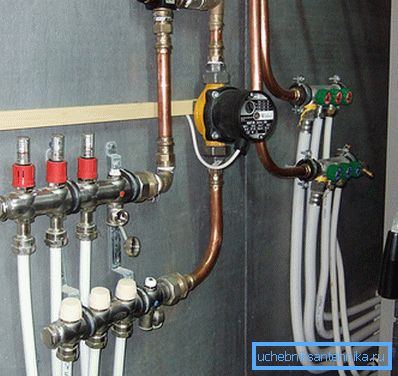

Daha sonra kapakları yuvalardan çıkarırlar ve akış için akış ölçerler monte ederler ve termostatları geri akışa geçirirler. Pompa başlangıçta kurulmamışsa, kurulur.

Bundan sonra, braket duvara veya dağıtım kabinine monte edilir. Kit monte edildiğinde ve monte edildiğinde, radyatör borularını veya ılık bir zeminin hatlarını bağlayın. Sonunda ana borular bağlanır ve sistem özel bir pompa kullanılarak kıvrılır.

Dikkat edin! Bu talimat son değil ve kullanılan ekipmana ve sistem konfigürasyonuna bağlı olarak değişebilir.

Sonuç

Toplayıcı ısıtma, odaların su ısıtmasının en ilerici şemasıdır. Uygulanması için, en etkili olanı eksiksiz bir sete sahip Avrupa ürünleri olan çeşitli distribütör modelleri kullanılmaktadır. Video, bu konuyu daha iyi anlamanıza yardımcı olacaktır.
