Isıtma suyu: rezistif kablo özellikleri ve kurulumu

Nesnenin tasarımı yeterince düşünülüyorsa ve çeşitli ekonomik seçenekler yoksa, su borusunun ısıtılması da önceden öngörülmekte ve inşaatın tamamlanmasından sonra herhangi bir değişikliğe ihtiyaç duyulmamaktadır. Bu tür önlemler, boru hattının zemin donma noktasından 50 cm daha derinlere serilmesinin yanı sıra bodrum katlarında veya yatak duvarlarında mineral yünü, köpük plastik veya ekstrüde polistiren köpük ile yalıtılmasını içerir.

Ancak, bu her zaman mümkün değildir, bu nedenle, mücbir sebep hallerinde, aşağıda belirteceğimiz gibi dirençli bir kablo kullanabilir ve bu makaledeki videoyu da gösterebilirsiniz.

ısınma

Dirençli kablo

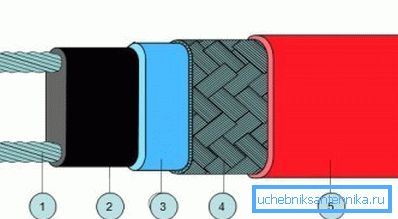

Su kaynağını ısıtmak için kullanılabilen kendinden regüleli kablo, polimer matrisinin paralel yarı iletkenler tarafından ısıtıldığı kalın bir bant şeklinde yapılır.

Böyle bir sistem kendini koruma için tasarlanmıştır, yani yarı iletkenler ısıtma sıcaklıklarını bağımsız olarak düzenler, bu nedenle bu sistemin tükenmişliği prensipte imkansızdır. Buna ek olarak, bu tel herhangi bir yerde herhangi bir yerde kesilebilir, eğer uzunluğu gerekli olanı aşarsa, ancak bunu bükemezsiniz.

Isıtma kablosunda iki kat halinde uygulanan modifiye poliolefin aşınmaya ve darbelere, kimyasal aktif maddelere (solventler, asetonlar, petrol ürünleri) karşı mükemmel mekanik koruma sağlar ve ayrıca mükemmel bir dielektrik görevi görür.

Bu tip dirençli bir kablo satın almak istiyorsanız, fiyatının PNSV değerinden çok daha yüksek olduğunu unutmayınız, ancak sıcaklık ve voltaj üzerindeki kontrollerden tamamen kurtuldunuz.

Kurulum ve ön hesaplama

Dirençli bir cihaz seçerken, kurulumu için üç temel parametreyi hesaba katmanız gerekir:

• Su borusunun çapı;
• Boru hattının yapıldığı malzeme;
• Tel üzerinden termal yalıtımın potansiyel kapasitesi.

Borunun çapının, üçüncü taraf izolasyon kalınlığına oranlarının tablosu

Not. Rezistanslı bir tel ile bir sıhhi tesisatını ısıtırken, montaj kılavuzu ayrıca köpük plastik, ekstrüde polietilen köpük veya mineral yün ile ek ısı yalıtımı sağlar. Aksi halde, enerjinin yarısı boşa harcanır, yani uzaya gider.

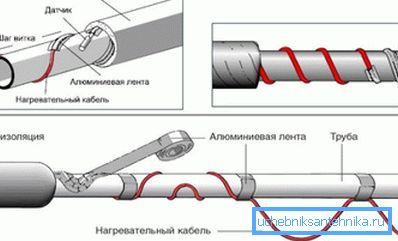

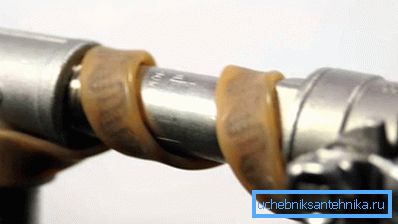

• Dirençli bir ısıtma telinin montajı iki şekilde yapılabilir - harici ve dahili. Dış döşeme çeşitli şekillerde yapılabilir - kabloyu borunun bir tarafındaki düz bir çizgi veya her iki taraftaki iki banttan geçirin, ancak dalgalı bir hatta yerleştirebilir ve hatta etrafına sarabilirsiniz, ancak ikinci seçenek çok fazla sorun yaratacaktır. Bu tür yüzey montajı, esas olarak, su kaynağı veya kanalizasyon sisteminin önceden monte edildiği ve işletmeye alındığı durumlarda gerçekleştirilir.

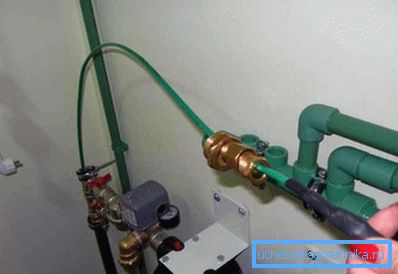

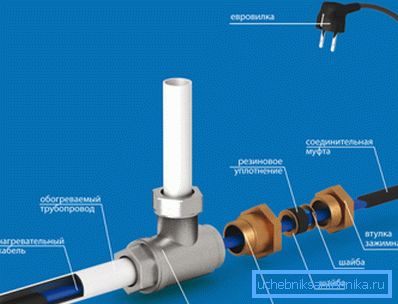

• İç mekan kurulumu için rezistanslı bir ısıtma kablosu satın aldığınızda, kabloya ek olarak, girişin sızdırmazlığı için bir rakorlu bir manşonun yanı sıra bağlantı için bir kesme kiti de dahil olmak üzere tüm kiti sattığınızdan emin olmalısınız.. Uçları temizlemeye başlamadan önce, tel üzerinde dişli bir manşon ve daha sonra poliolefin kılıfına (kaçak koruma) karşı sıkıca bastırılması gereken salmastra bileziği yerleştirmelisiniz.

• Her şeyden önce, blendajlı örgünün ucunu uzatmanız gerekecek ve bunun için, poliolefin kılıfı yaklaşık 30-40 mm kadar temizleyiniz ve ekranı bir flagellum şeklinde bükünüz - topraklama için ihtiyacınız olacak. Bundan sonra, üst kısımda gösterildiği gibi ısıtma uçlarını temizlemek için bir sonraki polyolefin tabakasını 15-20 mm çıkarın, sadece zeminin ısıtma matrisi ile temas etme imkanının olmadığından emin olun.
• Şimdi matrisin kendisini kesmeye başlıyorsunuz ve bunun için kabloyu yanlara doğru ve dikkatli bir şekilde çevirmek en iyisi, bir kalem biliyormuş gibi, yalıtımı önce bir taraftan ve sonra diğer taraftan çıkarın.. Bundan sonra, bakır telleri yanlardan çözün ve yalıtımı ortadan kesin. Aksini yapmaya çalışmayın - matris oldukça zordur ve bu şekilde kaldırmak en iyisidir.

• İki parçayı birleştirmek için, kitden iki kanallı bir adaptöre ihtiyacınız olacak, bu da ekipmanla birlikte gelen dolgu macunu ile doldurduğunuz girintilerdir.. Telin uçlarında ayrıca, ilk plastik üzerine ve daha sonra üst görüntüde olduğu gibi bir kalkan veya özel bir kutuya sokulan terminaller biçiminde pense ile düzleştirilmiş metal borular konur. Bundan sonra kabloyu boru hattının içine tüpe koyun ve en başa koyduğunuz sızdırmazlık manşonunu sıkın.

Öneri. Su borularını ısıtmak için bir dirençli tel seçtiğinizde, yalıtım sertifikasyonuna dikkat etmelisiniz - gıda kullanımı için uygun olmalıdır. Böyle bir sertifika yoksa, tel sadece kanalizasyon sistemine kurulum için kullanılabilir.

Sonuç

Kurulumdan sonra, kablonun ucunu kendi ellerinizle kapatmanız ve bunu yapabilmeniz, bölmeniz ve bağlantı için yapmanız gerekir. Sadece bu durumda, farklı uzunluklardaki uçları yapmanız gerekir, yani, diğer 5 mm'nin üzerinde bir kalıbın yanı sıra kalıpla doldurun ve dolgu macunu ile doldurun.
