Kanalizasyon borularının büyüklüğü ne olmalı

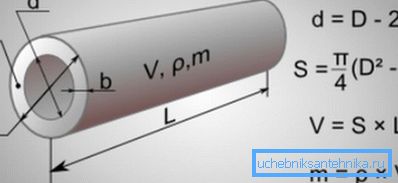

Kanalizasyon sisteminin verimliliği sadece teknolojiye uygunluğa değil, aynı zamanda doğru boyut seçimine de bağlıdır. Herhangi bir kanalizasyon sisteminin ana karakteristiğini etkileyen iç çaptır - iş hacmi. Standart bir boyut seçiminde bir hata, sistemin drenlerin çıkarılması ile baş edememesi gerçeğine yol açabilir.

Boyutu seçmek için nasıl

Atık hacmini hesaba katmak gerekir. Örneğin, bir apartmanda kanalizasyon dağıtırken (örneğin lavabonun kanalizasyonunu boşaltmak için) bir kanalizasyon borusu 32 mm kullanılabilir. Ancak, kanalizasyon sistemi boyunca küçük boyutların kullanılması, basınç modunda çalışmaya başlayacağına ve kapasitenin yeterli olmayacağına yol açacaktır. Yani su durgunlaşır.

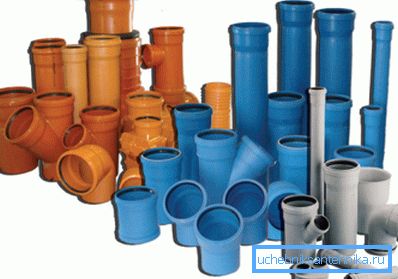

Ayrıca, boru hattının yapıldığı malzemeyi de dikkate almanız gerekir. Örneğin, dökme demir, yükselticiler ve harici kanalizasyon için kullanılır, ancak evin içinde ve dışında PVC ve polietilen borular kullanılabilir. Malzemeden esas olarak fiyata bağlıdır.

Dikkat edin! Çelik boru, pratik olarak kanalizasyon için kullanılmamaktadır. Kanalizasyon drenaj sistemi basınçsız modda çalışır, bu nedenle artan mukavemet özel bir rol oynamaz, ancak korozyona karşı duyarlılık çeliğin bir avantajı olarak sayılmaz.

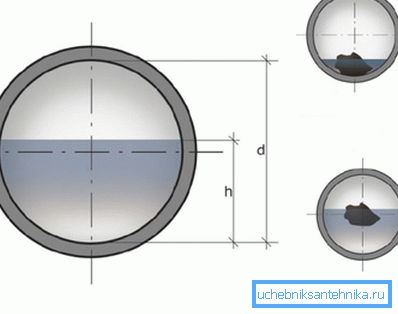

Doğru çap, kesitin yaklaşık 0.5-0.6 bölgesindeki drenlerle doldurulmasını sağlamalıdır. Örneğin, lavabonun bulunduğu alan için 40 mm'lik bir kanalizasyon borusu uygun olacaktır, bu boyuttaki bir artış, bazı katı kapanımların, sadece su akışıyla yıkanmayacağı ve duvarların iç yüzeyine yerleşeceği anlamına gelecektir. Bunun sonucu akma ile ilgili sorunlar olabilir.

Düzenleyici çerçeve

Borular için boyutlar ve genel gereksinimler (geometri, kalite kontrol vb. Bakımından) malzemeye bağlıdır.

Bu standartları aşağıdaki gibi vurgulayabilirsiniz:

• GOST 22689.2 - 89. Polietilen boru hattını dikkate alır. Standardın çoğu, şekilli elemanların boyutlarının ayrıntılı bir açıklamasına verilir, nominal çaplar da belirtilir. Uzunluğa gelince, GOST'ye göre, bölümler 2 ila 8 m uzunluğunda üretilmeli, uzunluğu müşteri ile mutabakat halinde keyfi sınırlar içinde değiştirebilir;
• GOST 6942-98. Bu belge dökme demir kanalizasyonları ile ilgilidir. Plastiğin popülaritesine rağmen, drenajın harici sistemini döşerken veya odadaki bir kanalizasyon yükselticisi olarak 150 mm'lik dökme demir kanalizasyon borusu aktif olarak kullanılmaktadır. Standart, dış çap ve koşullu geçit Du;

• PVC boruları durumunda, durum biraz daha karmaşıktır, çünkü PVC borulardan yapılan serbest akışlı atık su ile ilgili düzenleme belgesi bu şekilde mevcut değildir. Ancak bu tür boru hatları için gereksinimler GOST R 51613-2000'de bulunabilir. Nominal dış çap kavramını kullanır, bu yüzden boyutu seçerken duvar kalınlığını hesaba katmanız gerekir.

Apartmanda düzen için hangi boyutları seçmek için

Kural olarak, kurulum manuel kanalizasyon, boyutların seçim noktasını özlüyor. Tabii ki, ideal durumda, tam atık miktarını hesaplamak ve buna bağlı olarak, D'yi seçmek gerekli olacaktır, ancak başka bir yoldan gidebilirsiniz. Çoğu zaman, boru hattının daireye, yükselticilere ve kanalizasyon sisteminin dış kısmına kablolama çapları üzerindeki ortalama veriler basitçe kullanılır.

Bir kanalizasyon sistemi bir dairede seyreltildiğinde ana kural, su hareketi sırasında çapın sabit kalması veya büyümesi gerektiğidir.

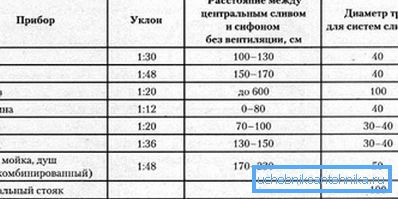

Boyutları seçerken, aşağıdaki önerileri kullanabilirsiniz:

• daire yıkama, lavabo ve duş için kombine bir drenaj kullanırsa, o zaman 50 mm'lik bir kanalizasyon borusu yapılacaktır.;
• boşaltma ayrı ise, çap biraz azaltılabilir, yaklaşık 32 mm;
• ama tuvalette küçük bir boyut kullanmak kesinlikle yasaktır. Çap 100 mm olmalıdır.

Dikkat edin! Bir apartman dairesinde dağıtılırken, çöplüklerin merkezdeki yükselticiye aktığı alanda, bunların hacminin önemli olduğunu, dolayısıyla küçük boyutların işe yaramayacağını hesaba katmak gerekir.

Açık kanalizasyon

Atık su tahliye sisteminin dış kısmı ayrıdır, evden gelen su iç drenaj şebekesine veya septik tanklara (otonom sistemde) yönlendirilir. 100 mm'lik bir kanalizasyon borusu izin verilen minimum boyuttur, küçük bir özel ev için yeterli kapasite olacaktır.

Plastik boru hattı problemleri ile, büyük olasılıkla, ortaya çıkmayacak, ancak bir dökme demir ürün seçerken etiketleme dikkat etmeniz gerekir.

En önemli parametreler şunları içerir:

• aslında, eğer çap DN100 olarak işaretlenmiş ise, Damanın duvar kalınlığını dikkate alarak 100 mm olduğu ve dış boyutun 110'a çıkacağı anlamına gelir;

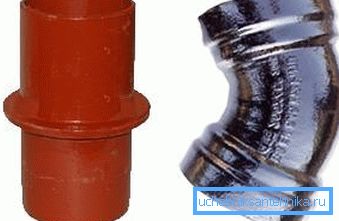

• SMU işareti, her iki ucun da düzgün olduğu anlamına gelir, ancak KOBİ, bir uçta bir soket olduğunu gösterir.

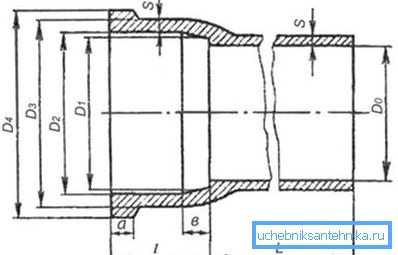

Dökme demir boru hattı boyutlarına gelince, maksimum iç çap 400 mm (DN400) ile sınırlıdır ve uzunluk bağlantı türüne bağlıdır. Böylece 250 mm'lik pik demir kanalizasyon borusu, eğer soket bağlantısı yapılmışsa, 3, 2.5 ve 1 m uzunluğunda üretilebilir. Ancak, artan mukavemete sahip boru hattı döşenirse (her iki uç da pürüzsüzdür), segment uzunluğu 3.0 m'dir.

Yükseltici söz konusu olduğunda, içindeki drenlerin hacmi tüm evin toplam drenaj miktarına eşit olduğundan, çapı 100 mm'den az olmamalıdır. Malzeme açısından hem dökme demir hem de plastik önermek mümkündür. Yükseltici çıkışları için 75 mm'lik bir kanalizasyon borusu uygundur.

Dikkat edin! Dökme demir boru, dairenin kendi elleriyle döşenmesi için tavsiye edilmez. Bu malzeme oldukça kırılgandır ve hafif mekanik etkilerle bile çatlayabilir.

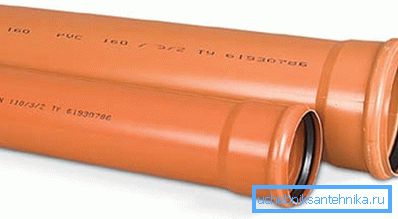

Genel bir tavsiye, bireysel inşaat için DN150'den daha büyük bir boyut kullanmak değildir. Birkaç tuvalet ve banyoya sahip 2 katlı bir konak için rezervli standart bir boyut yeterlidir. Ancak, kanalizasyon borusu 200 mm, bir otel veya çok katlı bir bina için uygundur, ancak birkaç kişi için uygun değildir.

Oluklu Boru Hattı

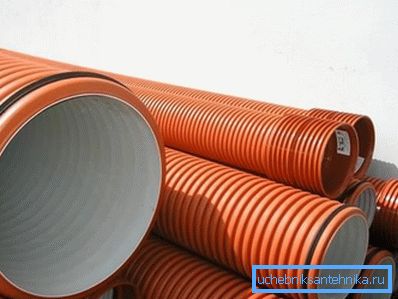

Plastik oluklu boruların normalden daha büyük bir halka sertliği vardır. Bu nedenle, ağır yükleri sonuç vermeden aktarabilir, yani, gömünün maksimum derinliği artar.

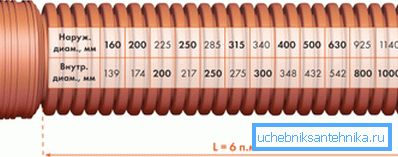

Örneğin, 110 mm'lik bir oluklu kanalizasyon borusu, 20 m'ye kadar bir derinlikte döşenebilir Bu tür bir boru hattı, 2 kat plastikten yapılır, dış katman, sertliği arttırmak için kullanılır ve iç kısım, su akışına direncin en aza indirilmesi için gerekli olan düzdür.

Kural olarak, üretim için PE63 ve PE80 polietilen kaliteleri kullanılır. Bu polietilen, kimyasal olarak agresif maddelere karşı dayanıklıdır, böylece atık su bileşimi dayanıklılığını etkilemez.

Sonunda

Kanalizasyonun çapının uygun seçimi - başarısının anahtarı. Seçim problemini kolaylaştırmak için, ilgili hesaplamaları gerçekleştiremezsiniz, ancak ortalama verileri kullanırsınız. Bu makaledeki bilgiler, boyutu seçerken hata yapmaz.

Bu makaledeki video, farklı çaplardaki borular kullanılarak bir apartmandaki kanalizasyon sisteminin düzeninin değiştirilmesine bir örnektir.
