Kanalizasyon borusu çapı

Sıhhi tertibatın montajında ​​kanalizasyon sistemine girme sorunu vardır. Bunu yapmak için, hangi çap borusunun alınacağını bilmeniz gerekir. Buna ek olarak, piyasadaki durumu seyretmek istenir.

Çeşitli çapları

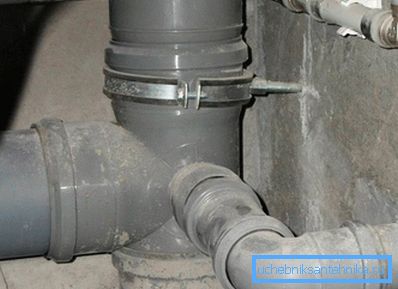

Kanalizasyon borusunun çapı büyük ölçüde kurulum alanına bağlıdır. Konut ve endüstriyel binalardan gelen tüm atık suları toplayan kolektörlerden bahsetmezseniz, binanın içindeki boruların çapı çoğunlukla 50, 110 mm'dir. Harici boru hatlarının çapları 110-600 mm arasındadır.

İpucu! Boru hattının çapının seçimindeki dikte etme faktörü atık su hacmi olduğundan, kurulum çalışması sırasında kaç tesisat ürününün kurulduğunu ve kurulu sistem borularının çıkış kapasitesinin ne olduğunu dikkate almalısınız.

• Kural olarak, iç kanalizasyon sisteminin ve harici şebekeye giden çıkışların yükselticileri ~ 110 mm'dir. Tuvalet hariç hijyenik cihazların dalları, çapı 32-50 mm arasında olan borulardan yapılır.
• Yerleşimlerin drenajı, taşınan drenajların taşıma yönü boyunca bağlantı noktalarının sayısına bağlı olarak farklı çaplarda düzenlenmiştir. Özel konuttan, kural olarak, 110 mm'lik boru hattı.
• Çok katlı yüksek katlı binalardan, dış kanalizasyon sistemine deşarj, Ø 160 mm'lik bir boru hattı ile gerçekleştirilebilir.

Borular iç ve dış çaplara sahip olduğu bilinmektedir. Daha önce, kanalizasyon sistemlerinin montajı için dökme demir veya asbestli çimentodan ürünler kullanılmıştır. Teknik literatürde ve tasarımda, bu borular Dвн ile gösterilen bir iç çapla gösterilmiştir. Şimdi daha sık kullanılan polimerik malzemelerden yapılmış borular. Onlar için, dış çap zaten DN işareti ile belirtilmiştir.

Bu ihtiyacın tasarım ve kurulumunda özellikle dikkat edilmesi gerekmektedir. Her iki çap değeri, yapılan işe bağlı olarak önemli bir rol oynamaktadır. Hesaplamalar yapılırken, borunun çapının iç kısmında ne olduğu dikkate alınırken, doğrudan montajda, dış çap birinci role gelir. Bu, özellikle de, dünyanın yüzeyinin altında boru hatları döşenirken, diğer iletişimlere olan normatif mesafeleri gözlemlemek gerektiğinde, itiraf ediyorlar.

Boruların geniş bir yelpazesi olduğu için, aynı iç çapa sahip ürünler farklı bir harici bölüme sahip olabilir ve bunun tersi de geçerlidir. Her şey duvar kalınlığı ile ilgili. Basınçlı kanalizasyonlarda kullanılan veya büyük dış yüklerin etkisi altındaki zeminde bulunan borular, duvar kalınlığı artar. Boru şeklindeki ürünün dış çapını ve duvar kalınlığını bilmek, iç kesitin değerini hesaplamak mümkündür. Bunun için iki duvar kalınlığının DN'den çıkarılması gerekir.

Farklı malzemelerden kanalizasyon borularının çapları

• Son zamanlarda plastik kanalizasyon boruları giderek artan bir şekilde uygulamalarını bulmaktadır. Herhangi bir sorun olmadan, on yıldan uzun bir süredir piyasada bulunan dökme demir ürünlerini yerinden oynatırlar. Bu tür ürünler karşılaştırmalı üstünlüklere, çeşitli ürün çeşitliliğine ve kurulumu kolaydır. 32, 50 ve 110 mm kesitlerde evsel atık su boyutu için sunulan plastik borular. Çok çeşitli şekilli parçalar, ürünleri birbirine bağlamayı kolaylaştırır. Soketlerdeki boruları birleştirirken sızıntıların oluşmasını engelleyen lastik contalar sağlanmıştır. Ürünlerin kendi aralarında ve armatürler arasında bağlanması sadece soketler değil, aynı zamanda özel tesisler tarafından yapılan lehimleme sayesinde de meydana gelir. Bu tür borular drenajları iyi geçirir. Ayrıca, dayanıklı ve ciddi kazalar katılımlarıyla gerçekleşmez. Harici kanalizasyon şebekeleri 110 mm çapındaki borulardan monte edilir.
• Şimdi PVC borular yaygın olarak kullanılmaktadır. Yüksek aşınma direnci, uzun servis ömrü ile karakterizedir. Ek olarak, ürünler iyi bir bant genişliğine sahiptir. Bugün kanalizasyon sistemlerinin kurulumunda günümüzde lider bir yer tutuyorlar. 32, 50 ve 110 mm kesitlerde en popüler boyutlara ek olarak, PVC boruların çapı daha büyük olabilir. Atıksu boru hatlarını binaların dışına monte ederken, çapları 110–500 mm arasında olan ürünler kullanılır ve duvarlar 15 mm'ye kadar kalınlıkta olabilir. Tabii ki, ana kullanım için boru hatlarının yapımı için bu özelliklere sahip borular döşenir.

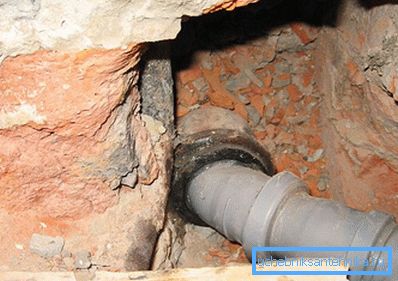

• Eski dökme demir borular, eskimiş olmasına rağmen, bugün hala kullanılmaktadır. İç mekanda kurulum için nadiren kullanılırlar, ancak dış ağlar döşerken bu tür ürünler hala bulunur. Modern dökme demir borular döküm ile yapılır. Korozyona iyi dayanırlar ve içeride atık akışını en aza indirgeyen bir kaplamaya sahiptirler. Borular, manşetler veya halka contalar kullanılarak soketler kullanılarak bağlanır. Dökme demir çapları standarttır. Ortalama çaplar, 50–300 mm'lik bölümdeki boyutlara göre belirlenir. Gövde hatlarını döşerken, çaplar 1200 mm'ye çıkar.

İpucu! Borunun çapını belirlemek için yüzey işaretine bakmanız gerekir. İstenen değer, metnin sonunda sayılarla yazılır.

Sıhhi tesisat armatürleri için boru çapları

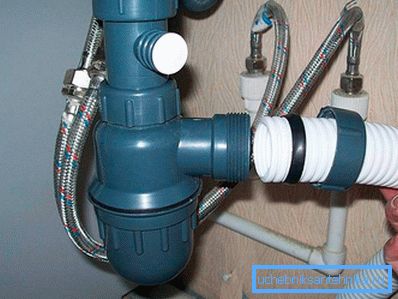

• Lavabo veya lavabo ile birlikte, O 40, 50 mm borulara bağlanabilen armatürler sunulmaktadır. Bu temelde, en rasyonel bu sıhhi cihazlar O 50 mm yönlendirmek olacaktır. Böyle bir boru normal olarak gerekli su miktarını geçecektir.
• Sıhhi tesisat armatürleri arasında sadece tuvaletin 110 mm'lik bir çıkış borusuna ihtiyacı vardır. Bu durumda, bu koşul yerine getirilmelidir. Buna ek olarak, tuvaleti tuvaletten tahliye edecek boru mümkün olduğunca kısa olmalı ve yükselticiye daha yakın olmalıdır. Klozetin çıkış kısmını branşman boruya bağlamak için, özel şekilli bir parçanın (sadece klozetin yerleştirilmesi mümkün olmadığında) ondüle edilmesi gerekir. Sızıntıları ve hoş olmayan kokuları önleyen manşetleri vardır.
• İyi bilindiği gibi, önemli miktarda sıvı banyodan dışarı akar. Aynı zamanda, çıkış borusu küçük bir çapa sahiptir - 50 mm. Gerçek şu ki, akış oranı burada bir rol oynar. Küçük çaplı drenlerin deliği sayesinde, birim zaman başına küçük bir hacim akacaktır. Buna ek olarak, mevcut ızgara, akış oranını ek olarak azaltır, bu nedenle deşarj borusu için daha fazla verim gerekli değildir.
• Pratik olarak, mutfakta aynı anda lavabo ve hatta iki araba - bulaşık ve çamaşır yıkama yanı sıra yer alabilir. O 50 mm'lik boru lavabondan uzaklaşırsa, bu durumda 40 mm'lik bir çanak bulaşık makinesinden ve 32 mm'lik yıkama ünitesinden yapılmalıdır. Onlar için, cihazlara giden çıkışların olduğu sadece 50 mm'lik bir kanalizasyon borusu kullanılır. Drenaj hortumları bu musluklara yerleştirilir ve gerekirse kelepçeler kullanılır.
• Duş kabini, ilk durumda, çıkıştaki suyun hacmi küçük olduğu için banyodan farklıdır. Duş yaparken, birim su tahliyesi, sulama kutusuna girdiği andaki kadar tahsis edilir. Bu durumda, tesisat tepsisi, banyonunkiyle aynı deliğe sahiptir. Bağlantı parçaları, 32 ila 50 mm çapa sahip olan tahliye hortumu dahil, duş kabinine bağlanır. Buradan bir sonuç - drenajların giderilmesi için 50 mm'lik bir büyüklükte bir ürün yeterlidir.

Bu kadar geniş bir yelpazedeki kanalizasyon boruları, sıhhi tertibattaki atık suyu boşaltmak için doğru ürünü seçerken tesis sahibi için sorun oluşturmamalıdır.

video

Bu video, farklı çaplardaki kanalizasyon borularının nasıl yerleştirildiğini gösterir:
