Nedir bu - bir kanalizasyon borusu mu? Neden ihtiyaç duyuluyor? Yapısını yöneten herhangi bir düzenleyici belge var mı? Hangi durumlarda ve bir hayranın hakkı olmadan nasıl yönetebilirsiniz? Hadi anlamayalım.

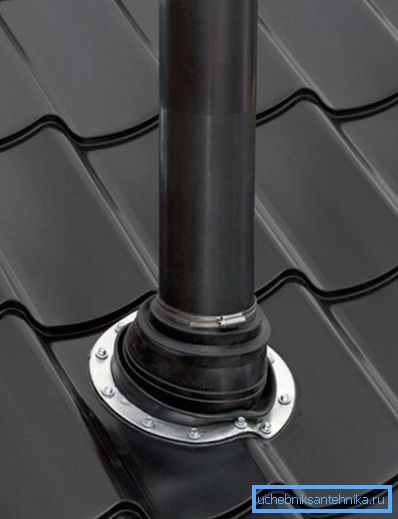

Özel bir evin çatısında fan çıkışı.

Nedir o

Kanalizasyon borusu, kanalizasyon sisteminin kanalizasyon hareketi için değil, havalandırma için hizmet eden bir parçasıdır. Basitçe söylemek gerekirse, boru kanalizasyona atmosferi bağlar.

Neden buna ihtiyacın var?

İki sebebi var.

  1. Diğer herhangi bir dikey boruda olduğu gibi, kanalizasyon yükselticisinde bir itme vardır. Evsel kanalizasyon sisteminin üst kısmındaki basınç artışı, doğal olarak, hava, mühürsüz derzlerle oturma odalarına girmeye başlamasına yol açmaktadır. Bu hava gül gibi kokmuyor.

Not: herhangi bir sağlık cihazı bir su vanası ile donatılmıştır. Bir lavabo veya duş serbest bırakılması yoluyla geçmeyecek; Bununla birlikte, sifon dizinin ve kanalizasyon taraklarının (iç atık su sistemi) derzleri her zaman sızdırmaz değildir.

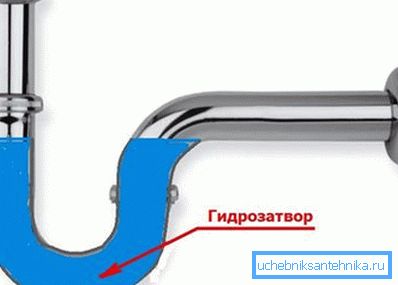

Su tutucu, kanalizasyon kokularının eve girmesine izin vermez.
  1. Voleybolun boşaltılması (yükselticideki iki tuvalette eşzamanlı yıkama, birkaç banyodan suyu boşaltma, vb.) Genellikle, yükselticinin dolduğu bir durum söz konusudur. Su akışından önce aşırı basınç ile bir hava cephesi oluşturur; Bu hava bir apartmanın bodrum kanalizasyonunun veya kanalizasyon kanalizasyon kanalizasyonunun, kanalizasyon kanalizasyonunun kanalizasyonunun denetlenmesiyle ortaya çıkar. Fakat aşağı doğru hareket eden bir kütlenin arkasında, sifonlardan suyu emen ve su kapılarının çalışmasını bozan bir vakum yaratılır. Bir şaplak tuvaleti veya lavabonun sesi kendiliğinden sahibi sevincini vermez; bir aroma kokusu önlediğinde - iki kez tatsız.

Her iki problem de, atık sisteminin üst noktası ile atmosfer arasındaki basit bir köprü ile başarılı bir şekilde çözülür. Ortaya çıkan koku, kokuların evi bir kanalizasyon yükselticisi üzerinden terk etmesine neden olur; Voleybolda hava atılırken hava emilir.

Düzenleyici belgeler

Mevcut düzenleyici dokümantasyonda, huni borularının düzenlenmesi en az iki kez etkilenir.

SNiP 2.04.01-85

SNiP 2.04.01-85'in 17.18'inci paragrafına göre, evsel veya endüstriyel atıksu havalandırılmalıdır. Havalandırma yükselticilerden geçer; Egzoz bölümü havalandırma bacasından veya tavandan boşaltılır. Yükseltici yüksekliği ne olmalı?

Referans noktası yükseklik
Düz çatı unexploited 30 cm
Eğimli çatı 50 cm
İşletilen çatı 300 cm
Havalandırma bacası 10 cm

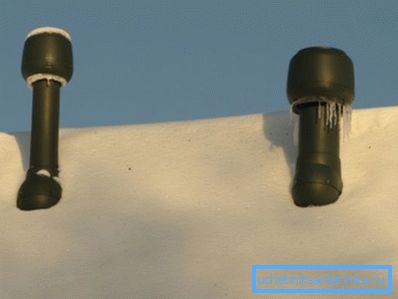

Eğimli çatıdaki yükselticilerin salınımı.

Yükselticinin egzoz kısmından en yakın açık balkona veya pencereye olan minimum mesafe 4 metredir. Talimatın bağlı olduğu şey - açıklamak gerekli değil.

SP 40-107-2003

Paragraf 4.8'de yer alan SP 40-107-2003 sayılı inşaat kurallarının kodu, istismar edilen çatının durumunu ayrı ayrı belirler. Ona göre, yükselticinin egzoz kısmı gerçekten en az üç metreye eşit olmalıdır; bununla birlikte, ekipman yerine, teknik zemin veya tavan arasındaki dört veya daha fazla yükselticiyi birleştirebilirsiniz.

Yazarın yorumu: bu durumda, bir ya da iki yükselticinin bir salvo akıntısı ile, diğerleri gerçekten onlar için bir huni rolünü yerine getirecektir. Ancak, yükselticilerde yaratılan itme kuvvetinden uzaklaşılamaz: herhangi bir eklemde en ufak bir sıkışma - ve kokular üst kattaki odalara girecektir.

kurallar

Fan boruları tam olarak nasıl monte edilmelidir?

  1. Çapın geçişleri (her şeyden önce - borunun egzoz kısmında düşmesi) istenmemektedir. Çapı 110'dan 50 mm'ye düşürürken, yükselticinin verimi yaklaşık 5 kat azalır; Hava basıncındaki düşüşü telafi etmek için yeterli olmayabilir.

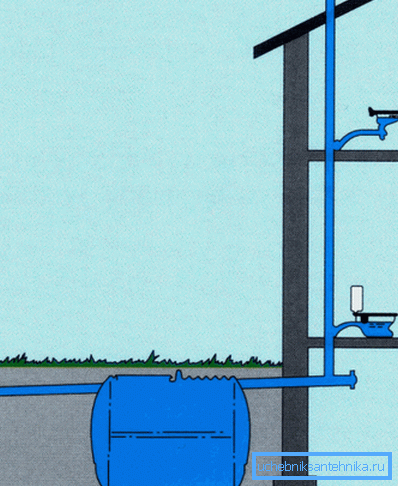

Tüm uzunluk boyunca yükseltici, 110 mm çapında bir borudan yapılır.
  1. Borunun yatay kesitleri, kanalizasyon sistemi ile aynı eğimle döşenir - her metre başına 2 cm. Eğim, su ve hava trafik sıkışıklığının oluşmasını engelleyecektir.
  2. Çatı odasına açılan kanalizasyon yükselticileri kötü bir fikirdir. Bu madde sadece kokularda değil: ıslak buharlaşma izolasyonu daha da kötüleştirecek, izolasyonu nem ile ıslatacak ve kafes sisteminin çürümesine neden olacaktır.
  3. Bir saptırıcı (bir mantar veya bir şemsiye) ile bir fan standı sağlamak daha iyidir. Saptırıcı sayesinde, yağmur suyu ve çöp yükselticiye girmeyecek; rüzgarlı havalarda, aynı zamanda borudaki taslağı arttırır, böylece havalandırmayı daha verimli hale getirir. 110 mm'lik bir boru için bir şemsiye fiyatı 120 ila 200 ruble arasındadır.

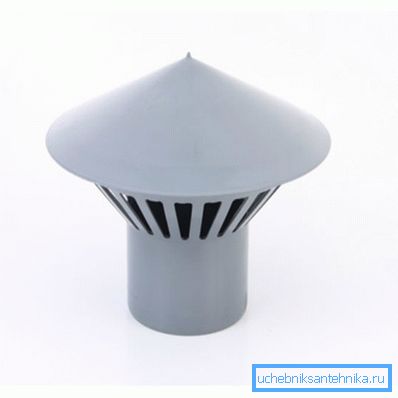

Saptırıcı çan kanalizasyonuna yerleştirilir.

istisnalar

Kanalizasyon sistemi havalandırmadan yapılması mümkün mü?

İşte standart öneriler:

  • Huni olmayan evlerin tasarım ve yapımına ancak bir veya iki katlı bir yapı olması durumunda izin verilir.
  • Aynı zamanda evde birden fazla tuvalet ve bir banyo olmamalıdır.

Ve burada az sayıda kat olsa bile, fan borularının gerekli olduğu durumların bir listesi.

  • Tuvalet ve banyo farklı katlarda ayrılırsa.
  • Eğer kanalizasyon sistemi 100 milimetreden daha az bir çapa sahip bir boru ile döşenirse (dürüst olmak gerekirse, bu boruya tuvalet bağlamak için ciddi gelişimsel sapmalara sahip olmanız gerekir).
  • Ev havuz inşa edilirse.
Birkaç on metre küp suyu sıfırlayın kanalizasyon borularını arızaya kadar doldurun.
  • Atık bertarafı için kullanılan yerel atık su arıtma tesisi hermetik ise (tipik bir örnek biyolojik derin temizleme istasyonlarıdır).

Özel durum

Üst katların sakinleri genellikle tüpteki kanalizasyon yükselticisini tamamen sökerler. Kesin olarak söylemek gerekirse, bu yapılamaz: mühendislik iletişimi konfigürasyonundaki herhangi bir değişiklik, tabii ki, asla vermeyecekleri konut ve kamu hizmetleri işçilerinin nimeti ile gerçekleşmelidir. Ancak, gerçeği kalır: tuvalette tamir bazen bazen, ev sahibi, boru bakış açısından kullanılmayan kaldırılması eşlik ediyor.

Bu işlem zaten önceden tahmin edilebilir sonuçlara yol açtıysa ne yapmalı - üst katların tüm dairelerinde yükseltici boyunca sabit bir kanalizasyon suyu kokusu var mı?

Sorunun en basit çözümü bir kanalizasyon tahliye vanasıdır. Bu nedir? Yapıcı çözümler farklı olabilir, bu yüzden iş mekanizmasını değil, cihazın işlevselliğini açıklarız.

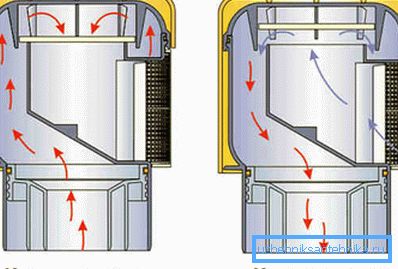

Vakum valfinin olası şemalarından biri.

Kısacası, sadece bir yönde hava sağlayan bir cihazdır. Normal modda, aşırı basınca bağlı olarak yükselticinin üst kısmında; bununla birlikte, kanalizasyon vanası, odaya giren koku ve nem ile doymuş havanın girmesine izin vermez. Bir salvo deşarjındaki yükselticide oluşturulan vakum, vananın açılmasına ve hava emmesine neden olur.

Kullanışlıdır: Valf (vakum) vanaları iki boyutta üretilir - 110 ve 50 mm. İkincisi, eski projelerin bazı evlerinde bireysel cihazlar ve mutfak tahliye boruları için kullanılır.

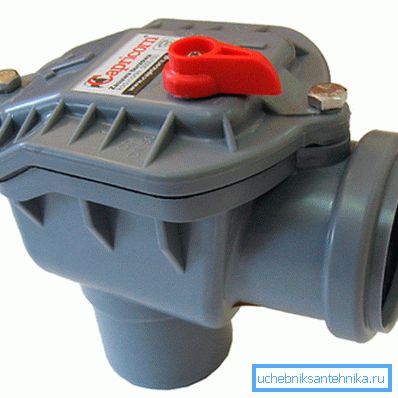

Fotoğrafta - 50 mm çapında bir boru için bir vana.

Not: bir vakum valfı her derde deva değildir. Yükseltici üzerindeki dairelerde kokular sadece tüm bağlantının tamamen sızdırmazlığı ile olmayacaktır. Bu nedenle, sifonların ve kayışların borularla bütün bağlantıları mutlaka kelepçelerle tedarik edilir.

İpuçları

Yazar, deneyimlerine dayanarak, standart önerilere birkaç yorum eklemesine izin verecektir.

İki tuvalet ve banyo - her katta bir banyo - evi bir fan çıkışı olmadan bir yıl boyunca mükemmel çalışır. Koku gözlenmedi. Sıkı senkronize iki tuvalet çanağı - sık olmayan bir olay; Oldukça küçük kapasiteli modern drenaj ızgaralı küvet veya duş, daha fazla kanalizasyon taşmayacaktır.

Fan çıkışının yerini belirlerken, geçerli rüzgar yönünü mutlaka dikkate almalısınız. Kokular, SNiP 2.04.01-85'te belirtilen 4 metreden fazla mesafede bir mesafeye kadar uzanabilir.

Yükselticinin egzoz parçasını yapmamalısınız, düzenleyici belgelerin gerektirdiği süreden çok daha uzun.

Boru ne kadar uzun olursa, evden yükselen nemli ve sıcak havanın tüm uzunluğu boyunca ısıtılması o kadar az olasıdır. Ve soğuk duvarlarda, kaçınılmaz olarak buzları donduracak ve aşamalı olarak sıfıra indirecek. Apartmanlarda, kış sakinlerinin şikayetlerinin önemli bir bölümü, buz trafiği sıkışıklığı nedeniyle ortaya çıkan kanalizasyon kokusunun tam bir kokusu.

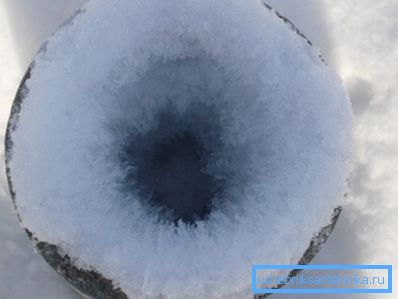

Yalıtımsız yükselticinin uzun süreli çıkışı iki ila üç hafta içinde tamamen donar.

Özel bir evde, kanalizasyon sistemlerini kendi elleriyle kurarken, sadece tavandan değil, aynı zamanda tüm devrelerden de bir fan çıkışı serbest bırakılabilir. Bu, su yalıtımını önemli ölçüde kolaylaştıracaktır.

Sonuç

Önerilerimizin, okuyucuların kendi ev kanalizasyon sistemlerini tasarlamalarında veya geliştirmelerinde yardımcı olacağını umuyoruz. Her zamanki gibi, bu makaledeki video ek tematik materyaller içerir. İyi şanslar!
