Kanalizasyon borusunun önemli bir parçası olarak

Bir fan borusu nedir, muhtemelen, en azından bir kez kanalizasyon düzenlemesine büyük ölçüde katılan herkes bilir. Ancak, bu unsurun yüzeysel bilgisi yeterli değildir ve bu nedenle aşağıdaki bilgileri dikkatlice incelemenizi öneririz. Sonra drenaj doğru tasarlanacak ve tüm sistem "bir saat gibi" çalışacak.

Bu cihaz, basıncı dengelemek için kullanılır.

Neden ihtiyaç duyuluyor?

Atık su tahliye sistemi belirli kurallara göre çalışmalıdır. Ve bu kurallardan biri, basınç ve havalandırmayı eşitlemek için tüm boru hatlarının atmosferle iletişimidir. Fan boruları bu amaçla bize hizmet ediyor.

Bu elementin işleyişini daha ayrıntılı olarak anlayalım:

  • Boşaltma gerçekleştirildiğinde, drenler yükselticiyi aşağı doğru hareket ettirmeye başlar ve boru hattının üst kısımlarında bir hava depresyonu oluşur.
  • Kısmen, sifonlardaki suyun hareketi ile telafi edilir, ancak bir kerelik kütle tahliyesi ile (örneğin, tuvalete basıldığında), negatif basıncı telafi etmek için yeterli sıvı olmayabilir.
  • Sonuç olarak, yükselticinin üzerindeki tüm sifonlar kurutulur ve kanalizasyon sisteminin hoş olmayan kokuları borulara nüfuz etmeye başlar. Tabii ki, suyun düzenli bir kısmı ile tıkanabilirler, ancak muslukların bir sonraki kullanımına kadar, “aroma”, tesisler boyunca neredeyse hiç engellenmeyecek.

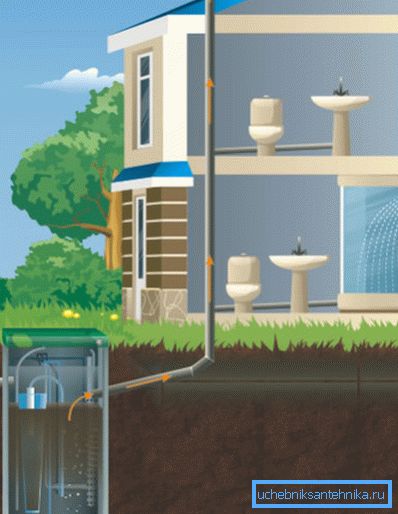

Hava hareketi desen

Bu sorun, huni olarak adlandırılan özel bir boru hattı kurarak çözülür. Basınç dalgası oluşmaz ve sifonlar boşalmazken, gerekli miktarda havanın sisteme girmesini sağlar.

Talimat, bu öğenin kurulmasını önerir:

  • Tek katlı binalarda, çapı 50 mm'den fazla olmayan bir yükseltici ile donatılmıştır.
  • İki katlı binalarda, ikinci katta, kanalizasyon suyunun kaynağı olan sıhhi gereçler bulunmaktadır.
  • Apartmanlarda.
  • Havuzları, saunaları ve "salvo" ile karakterize edilen diğer yapıları olan evlerde çok miktarda su tahliye edilir.

Aynı zamanda, oldukça güçlü bir yükselticiyle (110 mm) özel bir evde bir fan borusu zorunlu değildir. Tüm drenlerin çaplarının toplamı, yükselticinin çapından daha küçükse, kurulumundan vazgeçilebilir: su akışı hala boru hattının tüm lümenini engelleyemez.

Dikkat edin! Huni borusu olmayan bir septik tankın havalandırılması da bizim ihtiyacımız olan şekilde çalışamaz: Atıkların kısmi biyolojik arıtımı durumunda bile, kokular yayılacaktır.

Montaj tekniği

Boru montajı

Dairede huni borusunun montajı veya değiştirilmesi genellikle doğrudan onarım işleminde gerçekleştirilir. Bunun nedeni, sürecin yüksek emek yoğunluğunun yanı sıra ona eşlik eden büyük miktarda yıkıma bağlıdır: huninin boyutları, tavanlardaki deliklerin oldukça büyük olması gerekecek şekildedir.

Özel bir evde düzenleme planı

Tek başına, detay yükselticinin devamıdır ve en basit malzemelerden monte edilebilir.

Başka bir şey, elemanların ve kurulumlarının seçilmesinin bir takım kurallara uygun olması gerektiğidir:

  1. İdeal olarak, huni borusunun çapı, yükselticinin çapı ile uyuşmalıdır (her iki durumda da 110 mm almak en iyisidir).. Bu yüzden, kurulum sırasında sadece adaptörleri reddederek hayatlarımızı kolaylaştırmayacağız, aynı zamanda basınç dengelemesini de garanti ediyoruz.
  2. Boru hattının dış kısmı, dışarı çıkan havanın mümkün olduğu kadar çabuk dağılmasını ve istenmeyen kokunun yayılmamasını sağlayacak şekilde yerleştirilmelidir.. Bu nedenle, çok katlı bir binadaki fan borusu genellikle açık bir çatı üzerinde sergilenmekte ve özel bir evde komşu arazilerden daha uzakta yer almaktadır.
  3. Doğru sıcaklık oranını gözlemlemek de çok önemlidir: borunun alt kısmı mutlaka ısıtılmış bir odada ve üst kısımda - soğukta olmalıdır.. Sadece bu durumda sistemdeki hava hareketinin yönü ve hızı en uygun olacaktır.

İpucu! Çıkışı tavan arasına yerleştirmek kesinlikle yasaktır!

Daha az deneyimli bir sihirbaz için kurulum süreci zor değildir:

Plastik boru tesisatı
  • Malzeme olarak, dökme demir veya plastik boru alırız. Dökme demir, yüksek bir fiyat ve çok önemli bir kütle ile karakterize edilir, ancak böyle bir yapı pratik olarak “ebedi” dir. Öte yandan plastik işlenmesi daha kolaydır, çünkü yeni başlayanlar bu seçeneği tercih etmelidir.
  • Yüklemeyi yükselticideki veya temeldeki alt montaj noktasından başlatın.
  • Fan borusu, ankrajlar üzerindeki hortum klipsleri ile destekleme yapılarına sabit şekilde dikey olarak yerleştirilmiştir.
Fotoğraf duvara doğru şekilde monte edilmiş
  • İş bittikten sonra çamaşır makinesi (gerekirse) ve klozet için bir musluğu olan bir adaptör takıyoruz.

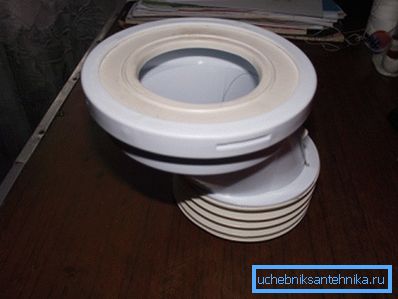

Tuvaleti bağlamak için eksantrik fan borusu
  • Bazı durumlarda (yükseltici, konutların hemen yakınında geçtiğinde) gürültü izolasyonu gerekebilir. Püskürtme poliüretan köpüğü kullanılarak veya polistiren köpüğün muhafazasının düzenlenmesi en kolay yöntemdir.

Çek valfler

Sistemin kurulum sürecini tanımlayan bir çek valf gibi bir unsuru göz ardı etmek imkansızdır.

Bu bölüm bir dizi işlev gerçekleştirir:

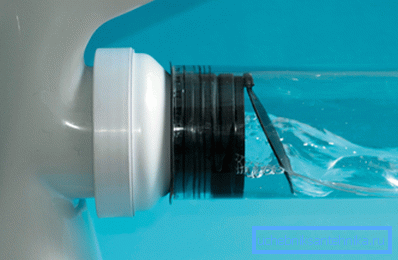

Valfin çalışması prensibi
  • Birincisi, valf, drenajların geri dönüş hareketini engeller, suyun drenaja girmesini engeller, dışkı tuvalete vb.
  • İkinci olarak, cihaz, mekanik partiküllerin sisteme geri dönmesini ve valflerin kırılmasına neden olabilir.
  • Üçüncü olarak, lağım sistemi üzerindeki vanalar sayesinde kemirgenler hareket edemez, güney bölgelerde ve sürüngenler.
  • Son olarak, böyle bir parçanın kurulması boru döşemesindeki hatalar durumunda basıncın dengelenmesine katkıda bulunur: yetersiz eğim için kısmi kompanzasyon oldukça mümkündür.

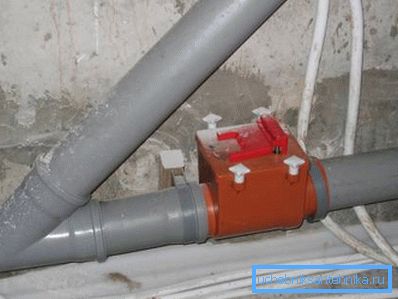

Sistemde 110 mm'lik drenaj boruları için harici çekvalf

Tasarım gereği, vanalar dahili ve harici olarak ayrılır:

  • İç valf, borunun lümenine yerleştirilen özel bir ek kullanılarak monte edilir. Öğeyi yağdan arındırmak ve temizlemek için, seçilen konuma yerleştiriniz. Şimdi, atık suyun geçişi ile, valf yaprağı açılır ve yokluğunda kapalı kalır.

İpucu! İç valf, silikon yağları ve sızdırmazlık malzemeleri kullanılmadan monte edilir - sadece "kuru"!

  • Dış mekan modeli benzer bir prensibe göre çalışır. Boru hattındaki kurulumu için özel bir adaptör takılmıştır.

Havalandırma kanalının çıkarılması

Bir fan sisteminin kurulumu kendiniz de bir çıkış havalandırma borusunun montajını sağlar.

İşte bu tavsiyelere bağlı kalmaya değer:

Havalandırma terminali diyagramları
  • Düz olmayan bir çatı için, havalandırma parçasının boyutu en az 50 cm olmalıdır.Tavan çatı çıkıntısı ne kadar yüksekse, boru o kadar uzun olmalıdır.

İpucu! Bölgenizde güçlü rüzgarlar ya da çok miktarda kar düşerse, önceden havalandırma ile bir havalandırma sonucunun güçlendirilmesini sağlayın.

  • Çatı aktif olarak kullanılıyorsa veya örneğin bitki yetiştirme için kullanılıyorsa, havalandırma borusu en az 3 m yükseltilmelidir.
  • Huni boru hattının geri çekilmesi, havalandırma kanalı veya baca ile bir muhafazada birleştirilemez.
  • Açık pencereler veya balkonlar yakınlarda yer alıyorsa, bunlardan boru kesimine olan minimum mesafe 4 m'dir.

Tasarımın kendisi kaputu kolaylaştıran herhangi bir ilave aksesuar sağlamaz. Ayrıca, kondensat oluşumuna ve geçirgenlikte bir azalmaya yol açtıklarından, saptırma plakalarını veya benzer cihazları kurmak da istenmemektedir.

Çatıda nozul

İstisnai durumlarda, huni borusunun duvardan çıkarılmasına izin verilir, fakat burada SNIP şartı yürürlüğe girer, buna göre nozülün çatı seviyesinin üzerinde yükseltilmesi gerekli olacaktır. Böylece, dış segment destekleyici yapılara güvenilir bir şekilde sabitlenerek, oldukça uzun yapılmalıdır.

Sonuç

Bir kanalizasyon borusu neredeyse zorunlu bir elementtir. Onsuz yapabilirsin sadece tek katlı evlerde, ama orada bile hoş olmayan koku problemini çözmeyi düşünmelisin. Böyle bir cihazın montajı, önemli işçilik maliyetleri ile ilişkilidir, bu nedenle drenaj sisteminin kendisinin kurulumu ile birlikte yapılması en iyisidir. Kullanılan teknoloji, bu makaledeki videoda daha ayrıntılı olarak açıklanmaktadır.
