Kanalizasyon montajı - özellikleri ev geliştirme

Sıcak ve soğuk su, drenaj ve istikrarlı sıcaklığın temini, yılın herhangi bir zamanında düzenlenmeden evdeki konfor mümkün değildir. Atık su ve su temininin kurulması çok önemli bir görevdir, ancak herhangi bir özenli mal sahibi bunun üstesinden gelebilir.

Düzenleyici belgelerin listesi

Bir veya daha fazla kanalizasyon sistemi veya su tedariğinin söz konusu olduğu 10'dan fazla standardın isimlendirilmesi mümkündür.

Ancak, tüm işleri uzmanların yardımı olmadan yapmayı planlıyorsanız, aşağıdaki belgelere dikkat etmelisiniz:

• SNiP 2.04.01-85 * - kanalizasyon, sıcak ve soğuk su temini hakkında bilgi içerir. Tasarımda bir “referans kitap” olarak kabul edilebilir, standart, kanalizasyonları kurmak için kurallar değil, sistemin genel gereksinimlerini içerir;
• SNiP 3.05.01-85 - ayrıca dairede tesisat ve ısıtma tasarım ve kurulumunda yararlı bilgiler içerir. Ev içerisinde konvektörlerin konumunun gereklilikleri, ısıtma cihazlarına yaklaşma boru hatlarının gerekli eğimleri vb. Verilir.
• SNiP 41-01-2003 - sadece apartmanda ısıtma, havalandırma tasarımı yaparken kullanışlıdır. Bilgi, ısıtma devresinin tasarım aşamasında daha faydalı olacaktır;

Kanalizasyon sistemleri, su temini ve ısıtma için genel gereksinimlere gelince, bunlar aşağıdaki gibi formüle edilebilir:

• eklemlerin sıkılığı;
• boru hattının minimum dönüş sayısı;
• Boru hatlarının eğimi (kanalizasyon) çapa uygun olarak seçilmelidir;

• Boruların seçimi, akışkanın akışının doğasını dikkate almalıdır, çünkü su basınç altında sağlanır;
• ısıtma ve sıcak su tedariki durumunda, yüksek sıcaklıklara uzun süre maruz kalmayı hesaba katmak gerekir.

Hangi malzeme seçilir?

Drenaj sisteminin veya su beslemesinin dayanıklılığı ve sıklığı, diğer şeylerin yanı sıra boru hattı malzemesinin ne kadar doğru seçildiğine bağlıdır.

Kanalizasyon boruları

Plastik borular (PVC veya polipropilen) kullanıldığında kanalizasyon sistemlerinin montajı büyük ölçüde kolaylaştırılmıştır. Polipropilen borular, çoğunlukla daha fazla plastik olmaları nedeniyle, drenajın organizasyonu için daha az kullanılmaktadır.

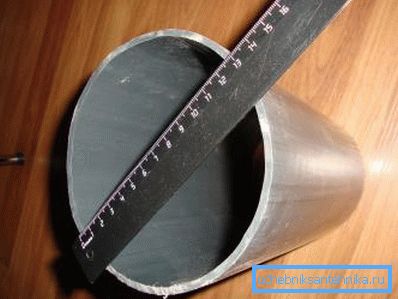

Kanalizasyon, serbest akış modunda çalışır, böylece sadece farklı alanlardaki çapları belirlemeniz gerekir. Plastik kanalizasyon boruları, duvar kalınlığının çapına ek olarak farklılık gösterir. Yük küçükse (evsel atık su boru hattındaki yük neredeyse sıfırdır), bu durumda 3,2 mm'lik bir duvar kalınlığında durabilirsiniz.

Ancak açık hava tesisatçılığı için boru hattının derinliğine bağlıdır. Koruyucu bir kutu içine konulursa, kalınlık da minimum düzeyde alınabilir. Aksi takdirde, maliyetleri biraz daha yüksek olmasına rağmen, daha kalın bir duvar ile boruları seçmek daha iyidir. Plastik kanalizasyon sistemlerinin kurulması için temel kurallar aşağıda verilmiştir.

Su sağlama ve ısıtma boruları

En zor şartlar ısıtma ve sıcak su sistemine iletilir. Sonuçta, boru malzemesi yüksek sıcaklığa (soğutma sıvısının sıcaklığı 95 ° C'ye) ve basınca uzun süre maruz kaldığında sıkılık sağlamalıdır.

Dikkat edin! Polipropilen boru hattı, PVC kanalizasyon borularına kıyasla yüksek plastisite ile karakterize edilir. Bu nedenle, sert fiksasyon yasaktır, aksi takdirde sıcak su verildiğinde boru hattı deforme olabilir.

Ve burada polipropilen boru hattının bir avantajı var. Suya (soğuk ve sıcak) ve radyatöre besleme suyu tedarik etmek için kullanılan bu malzemeden borulardır.

Boru hattının, bir su tedarik sisteminin montajı için elverişli olup olmadığını belirlemek mümkündür.

Boruların işaretine bağlı olarak uygulanabilir:

• soğuk su için - PN Numarası maksimum çalışma basıncı anlamına gelir (bu durumda - 1 MPa veya 10,2 kg / cm²). Su sıcaklığı 20? Yi geçmemelidir.
• hem soğuk hem sıcak su sağlamak için - PN Maksimum su sıcaklığı 60 ° C'yi geçmemelidir. Nadiren kullanılan fiyat, PN10'dan biraz daha yüksektir;
• sıcak ve soğuk su temini için - PN20 (20,1 kg / cm'ye kadar basınç²), sıvının sıcaklığının üst sınırı 80 mi? Tabi ki, hiç kimse bu tür boruları soğuk su tedariki için kullanmaz;
• Radyatörlere soğutucu beslemek, Bu tür borular alüminyum folyo ile takviye edilir. İzin verilen basınç - 25.49 kg / cm², ve su sıcaklığı 95 ° C'ye ulaşabilir.

Montaj teknolojisi

Su temini, kanalizasyon ve ısıtma sistemlerinin tasarımı birbiriyle ilişkilidir, bu yüzden işe başlamadan önce proje ile bitirmek tavsiye edilir. Bu, boru hattını optimal “yol” boyunca döşemeye ve istenmeyen kavşaklardan kaçınmaya izin verecektir. Kanalizasyonla ısınma için su temin sistemlerinin kurulması ancak bir planın yapılmasından sonra başlar.

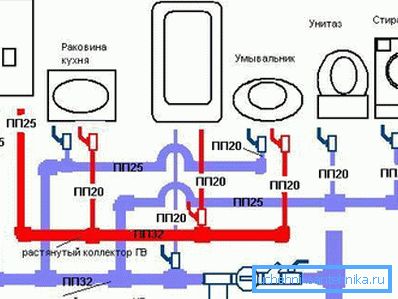

En iyi özel programlarda tasarım olarak adlandırılabilir. Sıcak ve soğuk su tedariki için boru hattı sırasıyla mavi ve kırmızı renklerde boyanır, rotayı optimize etmek uygundur.

Grafik kağıdı üzerinde daha rahat el ile planlayın.

Planlama talimatları aşağıdaki gibidir:

• İlk olarak, ölçek katın (ev) düzenini gösterir;
• sıhhi tesisat armatürlerinin ve radyatörlerin konumunu gösterir;
• bundan sonra, plan üzerinde, sıhhi tesisat cihazlarının boru hattı ile bir yükselticiye (atık suyunu boşaltmak için) bağlanması gerekir;
• ayrıca soğuk ve sıcak su getirmeleri gerekiyor.

Böyle bir plan, gerekli sayıda boru ve bağlantı parçasını doğru bir şekilde hesaplamanıza izin verecektir.

Kanalizasyon kurulum prosedürü

Kanalizasyon sistemi 2 alt sisteme ayrılmıştır - iç ve dış (sadece özel evlere uygulanır).

Genel olarak, plastik atık su tesisatı aşağıdaki sırayla gerçekleştirilir:

• Özerk bir kanalizasyon durumunda, önce bir fosseptik deposu kurulur;
• daha sonra, fosseptik borudan, boru döşeme, evin temeli için bir hendekte döşenir, boru hattının dönme yerinde inceleme kuyularının kurulması istenir;

• bundan sonra, iç boru hattının kurulumu başlıyor;
• beton duvarlarda ve tavanlarda delikler önceden hazırlanır ve kanalizasyon sisteminin montajı, yükselticinin montajı ve çıkışa bağlantısı ile başlar;
• bundan sonra, sadece zemin kablolaması yapmak ve drenaj sistemine sıhhi ekipmanı bağlamak için kalır.

Sıhhi tesisat sistemlerinin montajı

Su kaynağına gelince, merkezi bir su temin sistemi veya herhangi bir doğal kaynak, örneğin bir hazne veya bir kuyu olabilir. Elbette, ikinci durumda, suyun istenilen yüksekliğe yükseltilmesi ve elektrik kesintisi durumunda bir miktar rezerv sağlanması gerektiği gerçeğiyle karmaşıklaşacaktır.

Bir apartman dairesinde bir su sağlama sistemi düzenlenirken, her şey çok daha basittir, gerekli sıhhi tesisat armatürlerini bir yükseltici ile bağlamak yeterlidir. Su temini ve kanalizasyon sistemlerinin montajı çok farklı değildir, teknolojinin ana incelikleri polipropilen boruların doğru şekilde bağlanmasında daha fazla yer almaktadır.

Metal ve PVC borular genellikle çan şeklinde bir yöntemle bağlanır ve su geçirmez bir dolgu macunu ile kapatılırsa, bu durumda polipropilen borular söz konusu olduğunda bu yeterli değildir. Gerekli sıkılığı sağlamak için kaynak teknolojisi kullanılırken, yüksek sıcaklık etkisi altındaki boruların uçları yumuşar ve bağlantıdan sonra tek parça haline gelir.

Dikkat edin! Su kaynağının dış kısmını döşerken, donma penetrasyonunun derinliğini hesaba katmak özellikle önemlidir. Daha fazla zaman harcamak ve ek olarak boruyu ısıtmak, kış mevsimindeki zorluğu ortadan kaldırmaktan daha iyidir.

Isıtma sistemi kurulumu

Isıtma suyu tedarik kanalizasyonunun montajı - evde konforlu bir yaşamın anahtarı. Fakat mikro iklimin oluşumunda çok önemli bir rol oynar.

Bu ev geliştirme unsuru en zor ve zaman alıcı olarak kabul edilebilir ve planlama aşamasında zorluklar ortaya çıkabilir. Devrenin türünü, sıcaklığını, kat sayısını ve odanın büyüklüğünü hesaba katarak devrenin gerekli gücünü belirlemek gerekir. Zaten bu hesaplama temelinde, uygun pompa, genleşme tankı seçilir.

Boru hattı, 90-95 ° C'lik bir düzeyin yeterince yüksek basıncına ve sıcaklığına dayanmalıdır. Örneğin, drenaj sisteminde boruları birbirine bağlamak yeterli ise, o zaman ısıtma devresinde basıncı sürekli olarak izlemeniz (yani bir basınç göstergesine ihtiyacınız olacaktır) ve fazla suyu (genleşme tankı) boşaltabilirsiniz.

Başka bir fark, soğutucunun hareketi olarak adlandırılabilir. Kanalizasyon sistemi basit bir şekilde septik depoya boşalırsa ve sıhhi tesisat sistemi tüketiciye su gönderirse, ısıtma sisteminde soğutma sıvısı devrenin etrafında dolaşır. Yani radyatöre sıcak bir sıvı verilir ve soğuk bir sıvı boşaltılır.

Özetlersek

Kanalizasyonun yanı sıra su temini ve ısıtmanın kurulumu herhangi bir evde hayati önem taşımaktadır. Bu sistemler aynı anda tasarlanmış ve monte edilmiş olup her türlü hava koşulunda rahatlık sağlar. Bir acemi inşaatçının bile bu görevle başa çıkabilmesi önemlidir.

Bu makaledeki video, makalede bahsedilen tüm sistemlere odaklanmaktadır.
