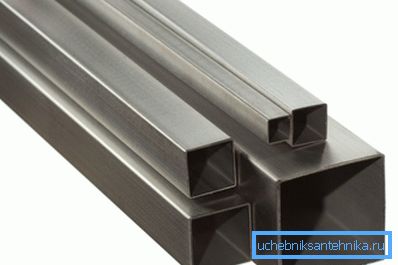

Kare boru - evrensel yapı malzemesi

Profil boruları, kullanım alanının kapsamını, bir dairesel bölüme kıyasla bir ölçüde genişleten bir dizi faydalı özelliğe sahiptir. Özellikle düz yüzey, çeşitli yapıların montajı için kullanılmasını kolaylaştırır. Ayrıca, şekli nedeniyle, bireysel elemanların karmaşık yapılara bağlanma süreci kolaylaştırılmaktadır.

Genel bilgi

Böyle bir boru hattı, hem PVC'den hem de örneğin çelikten ve plastikten üretilebilir.

Malzeme büyük ölçüde haddelenmiş ürünlerin kullanımının kapsamını belirler, bu gibi seçenekler mümkündür:

• Bu formdaki çelik boru, su temini veya ısıtma sisteminin organizasyonu için uygun değildir. Ancak çeşitli bölümlerden borulardan çerçeveler oluşturmak ve hatta kendi elinizle mobilya yapmak için kullanılabilir. Göreceli olarak küçük bir bölüm büyük boşlukları engellemek için kullanılabilir, bu amaçla kafesler yapılır ve büyük boyutlar yatak elemanları, örneğin kolonlar olarak kullanılabilir;

• Kare plastik borular, tabii ki, bir metalin mukavemetine sahip değildir, bu nedenle kullanım alanı, izin verilen yük ile sınırlıdır.. Örneğin, kümes hayvancılığı çiftliklerinde meme sulama sistemleri için plastik borular kullanılabilir. Plastik çitler raflar kablo kanalları, hava kanalları, vb gibi daha büyük bir standart boyutta yapılabilir.

ASG'de haddelenmiş çelik kullanımı

Bu tür bir boru hattının endüstriyel inşaatta kullanılması, bir bireyin inşasından biraz farklıdır. Her şeyden önce, görevlerin ölçeği ve yapı üzerindeki yük. Haddelenmiş ürünlerin popülerliği göz önünde bulundurulduğunda, yasal gereklilikleri ve kullanımını daha ayrıntılı bir şekilde açıklamak mantıklıdır.

Düzenleyici belgeler

Kare borular için GOST, geometrik boyutlar, bunlara toleranslar için temel gereksinimleri içerir ve standart boyutlar ürün yelpazesinde belirtilir.

Düzenleyici belgelere sahip durum malzemeye bağlı olarak farklılık gösterir:

• Çelik boru hattı için 3 ana standart vardır: GOST 8639-68, GOST 8639-82 ve GOST 30245-2003. Bu ikinci belge, temel bilgileri sadece kare değil, aynı zamanda dikdörtgen şeklinde de birleştirir. Aynı belgelerde bir kare borunun metre başına ağırlığını bulabilirsiniz;

• plastik borularda olduğu gibi, bunlar için düzenleyici belge mevcut değildir. Bu nedenle, üreticilerin bilgilerine daha fazla güvenmek gerekir.

Profil boru hattının kullanımı

Bireysel yapımda, genellikle küçük boyutlar kullanılır. Bu durumda, kapsamı, çitin döşenmesi için sera veya boruların altındaki boruların çerçevesiyle sınırlıdır. Aynı zamanda, üzerindeki yük nispeten küçüktür, bu nedenle bir kare borunun ağırlığı büyük bir rol oynamaz.

Endüstriyel yapılarda, bu malzeme, yapıların yapımında harcanan süreyi kısaltmak için birkaç kez izin verir. Özellikle değerli olan, önemli açıklıkları kapsayacak şekilde kullanılabilir olmasıdır. Bu teknik, örneğin, endüstriyel mağazalar, hipermarketler ve diğer büyük ölçekli tesislerde açıklıkların engellendiği durumlarda yaygın olarak kullanılmaktadır.

Bu durumda tek sorun, kare boru kütlesidir, eğer uzun bir boru hattıyla geniş bir açıklığı tıkarsanız, sadece kendi ağırlığı altında çökecektir. Bu nedenle, büyük açıklıkların örtüşmesi için çiftlik yapılır.

Boru hattı kafesleri

Herhangi bir çiftlik, bir kemer (üst ve alt) ve destek gibi unsurlardan oluşur. Boru hattının profiline ek olarak, I-kirişler, köşeler ve diğer haddelenmiş ürünlerden yapılabilir. Ancak haddelenmiş ürünlerden gelen makaslar, üretimi çok daha uygun iken, yapının ağırlığı küçük kalmaktadır (GOST ile belirlenebilir).

Çiftlik forma göre sınıflandırılabilir, böyle türleri vardır:

• paralel kayışlarla;

• bir üçgen şeklinde. Üçgen bir kare boru kafes, örneğin, bir kafes kiriş sisteminin temeli olarak kullanılabilir;
• trapez;
• Arch.

Dikkat edin! Kemerli bir kafes oluşturmak için boru bükücüsüne ihtiyacınız var. Kullanımı için talimatlar son derece basittir - sadece silindirler arasındaki boruyu germek için yeterlidir. Profili elle yuvarlanmamak daha iyidir, bozulma riski mükemmeldir.

Üretimde bir kare borudan kafes kirişlerine özel dikkat gösterilmelidir. Nodların geometrisi, yük altındaki yapının çalışmasını kuvvetle etkiler.

Montaj ünitelerinin özellikleri

Bir düğüm, bir boru hattının en az 3 bölümünün buluştuğu bir noktadır.

En yaygın kullanılan bu tür ilişki yöntemleri:

• kaynak kullanımı;

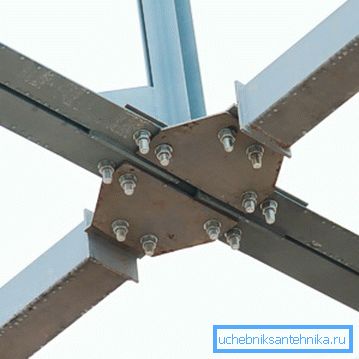

• cıvata veya perçin kullanarak;

• ek olarak, takviye örgüleri kullanabilirsiniz;
• genişleme parantezlerini kullanmasına izin verilir, düğümü güçlendirmek için destekler.

Çiftliğin unsurlarını popo ve çakışma olarak birleştirmek için izin verilir. Aynı zamanda standart boyut önemlidir, bir kare borunun boyutları bir aralıktan öğrenilebilir.

Dikkat edin! Kaynaklı bir birleşimde, duvar kalınlığı yetersiz olduğunda metal bir conta da kullanılabilir. Aksi halde, metal basitçe yakılabilir.

Bir ünitenin montajı sırasında, tek tek elemanların tasarım pozisyonlarına göre yer değiştirmemesi özellikle önemlidir. Kayışın ve diş tellerinin eksenleri bir noktada kesişmelidir, sadece bu durumda her iki diş bileği eşit olarak yüklenecektir.

Ancak, bu kuralın istisnaları vardır. Örneğin, farklı boyutlarda parantez kullanılması durumunda veya kayışın geometrisine bağlı kısıtlamalar varsa, düğümün merkezlenmesine izin verilir. Merkezlemenin etkisi anların grafiğinde göze çarpmaktadır, bunu yaparken kare boruların ağırlığı da dikkate alınmıştır.

Ayrı ayrı, konsolidasyon eklemlerinden bahsetmek gerekir. Bunun için cıvatalama kullanılabilir. Cıvata durumunda, gerdirilmiş derz için yüksek mukavemetli cıvatalar kullanılır ve sıkıştırılmış karbon çeliğinden yapılır.

Dikkat edin! Boruların flanş bağlantısı durumunda, gerdirilmiş bölgedeki flanşın sertliğini arttırmak gerekir. Bunu yapmak için, kaburgaları basitçe güçlendirebilirsiniz, böyle bir çözümün fiyatı minimumdur ve tasarımın yük altında çökmemesi garanti edilir.

Sonunda

Profil boruları çok yönlü bir yapı malzemesidir. Geometrik özelliklerinden dolayı, sadece bireysel olarak değil, aynı zamanda endüstriyel yapılarda da yaygın olarak uygulanabilir. Makale, inşaatta haddelenmiş çelik kullanımına odaklanmaktadır.

Bu makaledeki video, bireysel yapımda bir kare borunun kullanılmasının bir örneğini göstermektedir.
