Kare ve dikdörtgen boru - bu tipin çeşitleri ve özellikleri
Hemen hemen tüm sektörlerde kare ve dikdörtgen borular aktif olarak kullanılmaktadır. Bu konfigürasyon, inşaat, otomotiv tasarımı ve mobilya imalatında ihtiyaç duyulan mukavemetin teknik özelliklerini önemli ölçüde arttırmaktadır. Her yıl 20 ila 30 yıl önce üretilen borulara göre profil boruları sürekli olarak artmakta, 2 kattan fazla artmaktadır.
Neden dikdörtgen

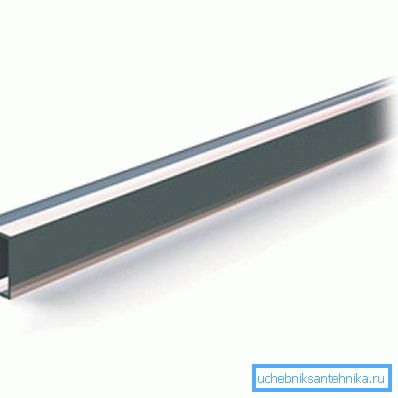

Yuvarlak kesit, sıvıların veya gazların taşınması için çok uygundur. Silindirik şekil, basıncı daha iyi tutar ve üretilmesi daha kolaydır. Ancak profil ürünleri harici yüklere daha dayanıklıdır. Dikdörtgen tüplerin konfigürasyonu ve boyutları, 2 enine kaburgaya sahip olacak şekildedir.

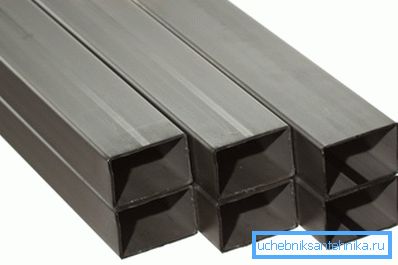

Ürünlerin çeşitleri
Kare veya dikdörtgen kesitli tüm borular geleneksel olarak 3 türe ayrılmıştır.
- En yaygın türü kaynaklı yapı olarak kabul edilir.. Böyle bir ürün sac metal bükülmüş ve özel ekipman üzerine kaynak yapılmıştır. GOST 30245'e göre metal kaynaklı dikdörtgen borular düzenlenmiştir.Bu ürünlerin fiyatı en çok kabul görmektedir, bu nedenle daha sık kullanılmaktadırlar.
- Sıcak haddelenmiş ürünler, Oldukça yüksek operasyonel özelliklere sahip olup, üretimde daha pahalıdırlar, ancak bu teknoloji açıkça tanımlanmış parametrelerle boru üretilmesine izin verir.
- Soğuk haddehanelerde yapılan yapılar, başlangıçta yüksek mukavemete, ancak zayıf esnekliğe sahip. Kullanılan teknolojinin esnekliğini arttırmak için "tatil". Metal belli bir sıcaklığa ısıtılır ve yavaşça soğutulur.
Önemli: GOST 8639 82'ye göre her türlü dikdörtgen boru çeşitleri, haddelenmiş ürünlerin haddeleme tesislerinde sıcak ve soğuk haddeleme için üretimini düzenler.
Kare ve dikdörtgen ürünlerin avantajları nelerdir?
- Daha önce de belirtildiği gibi, doğal paralel sertleştiricilerin mevcudiyeti nedeniyle, bu tür yapılar aynı bölümün sıcak haddelenmiş borularından daha yüksek mukavemete sahiptir. Ayrıca, sıcak haddelenmiş metal orantısız olarak daha ağır ve hantaldır.
- Şu anda, neredeyse tüm metal ürünler, hizmet ömründe önemli bir artış sağlayan korozyon önleyici tedaviye maruz kalmaktadır. Paslanmaz ve alaşımlı çelikler başlangıçta böyle bir işleme gerek duymazlar.
- Boruların dikdörtgen veya kare şekli, dikey ve yatay düz yüzeylere iyi bir şekilde monte edilir. Bu tür tasarımlar, her türlü kaplama malzemesini kaplamak için uygundur.
- İçi boş ürünlerde herhangi bir iletişim kurmak kolaydır. Kablo hatlarından su kaynağına.

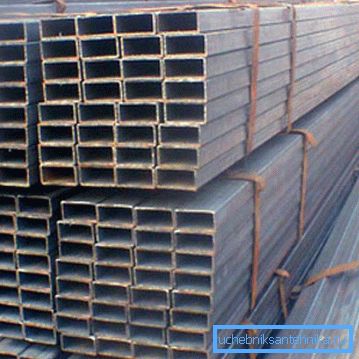

- Dikdörtgen veya kare tasarımlar, dairesel bir bölümle karşılaştırıldığında depolamak, paketlemek ve taşımak için daha uygundur, bu ürünler daha az yer kaplar.
Hesaplamalar gelince
Bir makaledeki tüm dikdörtgen boruları kapsamak gerçekçi değildir. Ancak hatırlanması gereken en önemli şey, satın alma ve nakliye sırasında, bir dikdörtgen borunun ağırlığının, metal bazların, ürünleri ağırlıkla serbest bırakması nedeniyle, büyük önem taşıdığıdır.

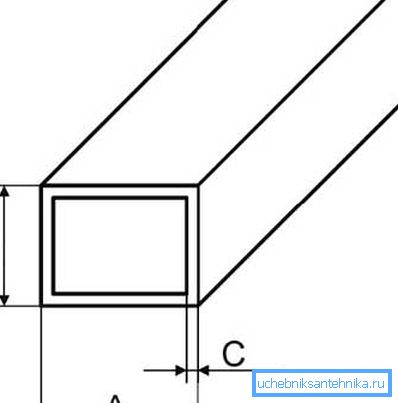

Dikdörtgen bir borunun bir koşu metresinin ağırlığı, kesitine ve duvar kalınlığına göre büyüklüğüne bağlıdır. Saha koşulları altında, bu değer sac metalin ağırlığı kadar hesaplanabilir. Diğer bir deyişle, bir metre kare içinde bir tasarım taraması yapmak için, sabit bir tabloda, bu metalin gram cinsinden özgül ağırlığı ve milimetre cinsinden duvar kalınlığı ile çarpın.
Bu hesaplamalar ile elde edilen değerler yaklaşık olacaktır. Tabii ki, elinizde kesin veriler içeren bir tablonuz yoksa bunları kullanabilirsiniz. Dikdörtgen bir borunun ağırlığını doğru olarak hesaplayabileceğiniz çevrimiçi bir hesap makinesi kullanmanız daha da iyidir.
Örneğin, çelik yapılar için GOST 8645 82'ye göre derlenen tablonun bir bölümünü sunuyoruz. Dikdörtgen borular için aynı GOST, paslanmaz, alaşımlı ve diğer özel metal sınıflarından ürünlerin parametrelerini düzenlemektedir.
Çelik boru ağırlığı.
| Dikdörtgen boru kesiti | duvar | Ağırlık 1m / p |
| 20 x 15 mm | 1,5 mm | 0.810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1.225 kg |
| 30 x 20 mm | 1,5 mm | 1,178 kg |
| 30 x 20 mm | 2,0 mm | 1,554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1,554 kg |
| 40 x 25 mm | 2,0 mm | 2,057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2,198 kg |
| 50 x 25 mm | 1,5 mm | 1,778 kg |
| 50 x 25 mm | 2,0 mm | 2,355 kg |
| 50 x 30 mm | 1,5 mm | 1,849 kg |
| 50 x 30 mm | 2,0 mm | 2,449 kg |
| 50 x 40 mm | 1,5 mm | 2,100 kg |
| 50 x 40 mm | 2,0 mm | 2.790 kg |
| 50 x 40 mm | 2,5 mm | 3,470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Önemli: profilli ürünlerin tablolarında malzemenin kütlesinin teorik değeri belirtildi. Standartlar teorik verilerin gerçek ağırlıktan% 12 oranında sapmasına izin verir.
Kullanılmış tüpler nerede

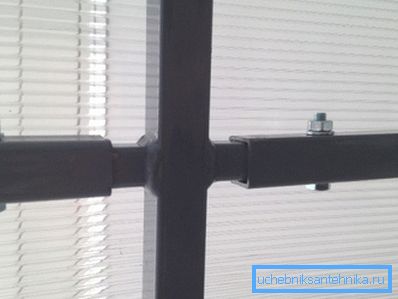

Şimdi hemen hemen her inşaat alanında profilli malzeme kullanılmaktadır. Modern alışveriş merkezlerinin, pavyonların, sergi salonlarının ve diğer benzer yapıların ne kadar hızlı büyüdüğünü unutmayın. Bütün bunlar mümkün oldu çünkü içlerindeki çerçeve metal kirişlerden ve profilli borulardan monte edildi.
Boruların dış stabilitesinin talep edildiği alanlardan biri olan inşaat. Yapı yapılarını destekleyen ürünlerin sıkılığı arka plana doğru kaybolur. Kaynak teknolojisi ile yapılan dikdörtgen borular için ayrı bir GOST vardır.
GOST 30245 2003'e göre dikdörtgen boruların aralığı, şu anda kaynaklı ürünler için en geniş boyutlara sahiptir.
Önemli: mukavemet özelliklerinde bir I-profil profil borusu aşar, böylece orta ve açık yapılar, ortalama yük seviyesi veya sorunun estetik tarafının önemli olduğu yerlerde kare ve dikdörtgen borular kullanılır.
Ancak inşaatta profilli ürünler, sadece yüksek binalardaki taşıyıcı kirişlerin imalatı için kullanılmamaktadır. Hafif yüklü ve teknolojik yapılar düzenlenirken bu malzeme daha az popüler değildir.
Dikdörtgen bimetal korkuluk herhangi bir ofiste bulunabilir. Dikdörtgen plastik boru, yüksek binalarda gizli kablo hatlarının düzenlenmesi için çok uygundur. Son olarak, geçici katlanabilir sergi veya ticaret pavyonları, kural olarak, böyle bir profilden tam olarak yapılır. (Ayrıca bkz. Boru döşeme kablosu: özellikler.)

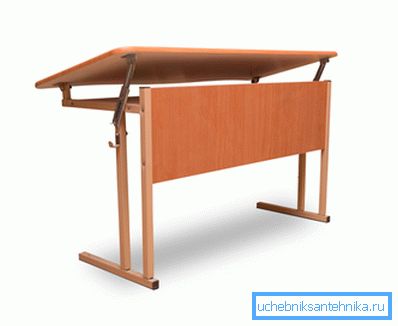

Bu form mobilya üretiminde yaygın olarak kullanılmaktadır. Hepimiz okula gittik ve hatırladık, her zaman güzel değil, ama kare veya dikdörtgen tüpler temelinde monte edilmiş güvenilir ve dayanıklı masalar ve masalar. Modern mobilya tasarımcıları da bu profilleri göz ardı etmez.
Şimdi hemen hemen her hareketli tekerlekli araç, kare veya dikdörtgen borulardan oluşan tasarım yatak elemanlarına sahiptir. Ülkede bir araba ile başlayan, arabaya bir römork ve bir spor yüksek hızlı yarış arabası ile biten, her yerde böyle borular var.
Son olarak, kendi elleriyle hızlı bir şekilde bir araya gelen ve hızlı bir şekilde parçalanabilen ülke seraları genellikle tam olarak şekillendirilmiş hafif metalden yapılır. Bu tür yapıların montajı ile ilgili talimatlar en fazla 1 sayfa alır ve sezgisel bir düzeyde anlaşılabilir.

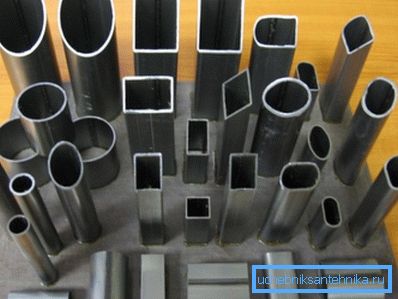

Bu makaledeki video, profilli tüpleri göstermektedir.
Sonuç
Hiç kimse doğada hiçbir evrensel malzeme olmadığı gerçeğini tartışmayacaktır. Kare ve dikdörtgen borular da istisna değildir. Ancak inşaat ve imalat sanayilerinin birçok alanında, vazgeçilmez bir malzemedir.
