Kaynaklı boru 108 - vazgeçilmez bir yapı malzemesi

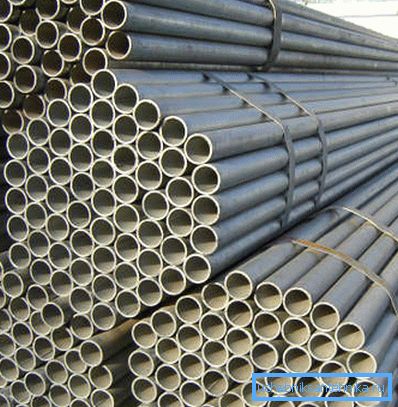

Plastik boruların görünümüne rağmen, çelik boru zemini kaybetmez. Metal tesisatı, ısıtma ve kanalizasyon sistemleri oldukça popülerdir ve boru çeliği de çerçevenin destekleyici unsurları olarak kullanılabilir. Örneğin, bir boru (108) 4, bir hafif yapının çerçevesi için bir stand olarak kullanılabilir.

Elektrik kaynaklı boru hattı hakkında genel bilgiler

On yıldan uzun bir süredir çelik boru, sadece sıhhi tesisat veya ısıtma amaçlı değil, aynı zamanda bir yapı malzemesi olarak da kullanılmıştır. Kaynaklı boruların uygulama kapsamı ilk bakışta göründüğünden çok daha geniştir. Amaca bağlı olarak, çeliğin bileşimi farklıdır ve haddeleme gereksinimleri farklıdır.

Elektrik kaynaklı boruların sınıflandırılması

Hedefe bağlı olarak, aşağıdaki boru haddelenmiş ürünleri ayırt etmek mümkündür:

• Sınıf 1 - günlük hayatta kullanılır. Bu grup, örneğin, bir ısıtma sisteminin kurulması için kullanılan boru hattını içerir. Uzman olmayan bir kişi bile kurulumla başa çıkacak, sadece işe yönelik ayrıntılı talimatlara ihtiyaç duyulacaktır;
• Derece 2 - basınca ve sıcaklığa karşı artan direnç ile. Bu tip kiralama, ana borudaki suyun yanı sıra petrol pompalamak için kullanılır;

• 3. Sınıf - çeliğin bileşimi, sıcaklık ve basınçtaki sık değişikliklere dayanılarak seçilir. Kapsam - gıda endüstrisi, kimya endüstrisi, vb.
• Sınıf 4 - boru hattı, örneğin bir kuyu açarken sert mekanik strese maruz kalır. Çelik, aşınma direncine sahip olmalıdır;
• 5 sınıf - bu kiralama esas olarak çerçeveler için rulman elemanları olarak kullanılır. Buna göre, ana gereksinim yüksek mukavemet ve düşük fiyattır;
• 6. Sınıf - mühendislik endüstrisinin ihtiyaçlarını karşılamak için üretilmiştir. Ana özellik, yüksek basınca, aşınma direncine karşı artırılmış direncidir.

Düzenleyici çerçeve

Çeşitli standartlar seçebilirsiniz, geometrik boyutlar, ağırlık ve toleranslar GOST 10704-91'de bulunabilir, ayrıca boyut ile ilgili temel bilgileri içerir. Örneğin, GOST 10704 91'e göre 108x4 numaralı boru, 4 metreden daha kısa bir uzunlukta üretilemez.

Genel olarak, boyut çapa bağlıdır:

• 426 mm'den fazla - kural olarak, müşteri ile anlaşarak boyut belirlenir;
• 152 mm'den fazla - Minimum uzunluk 5 m'dir;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• 30 mm'den az - 2 m

Boyut aralığı oldukça büyüktür: çap 10 ila 1420 mm arasında değişir ve metalin kalınlığı 1 ila 32 mm olabilir. Buna göre, boru hattının ağırlığı çok farklıdır. Örneğin, standarda göre 1 metre 108x4 boru ağırlığı yaklaşık 10.26 kg'dır ve metal kalınlığında 5,0 mm'ye kadar bir artışla bu rakam 12.70 kg'a yükselir.

Dikkat edin! İşaretleme her zaman dış çap olarak belirtilir. İç çapı bulmak için, bu sayının duvarların kalınlığının iki katı çıkarılması gerekir.

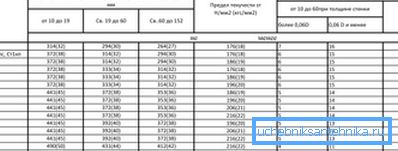

Ayrıca, belge aynı zamanda bir dizi teknik koşulu da hesaba katmalıdır. Bu veriler boru hattı kalite kontrol aşamasında önemlidir.

Bu gibi belgeleri seçebilirsiniz:

• GOST 10705-80 - bilgi, 10-530 mm çapında (düşük alaşımlı ve karbonlu çelik) boru hatları ile ilgilidir. Belge kabul, test, izin verilen maksimum kirlilik konsantrasyonu vb. İçin bir kurallar listesi içerir;
• GOST 10706-76 - kompozisyon yaklaşık aynıdır, ancak bu belgedeki gereklilikler 426 - 1620 mm çapında boru hatları için geçerlidir;

• GOST 10707-80 - 5-110 mm çapında (karbon çeliği) soğuk şekillendirilmiş kaynaklı borular için ileriye dönük şartları ortaya koyar;

Dikişsiz sıcak haddelenmiş borular için, onlar için ana bilgi GOST 8731-74'te. Bir dikişin olmaması boru hattını daha da güvenilir kılar, ancak kalın bir duvar da boru kütlesini arttırır, örneğin 108x6 borunun ağırlığı zaten 15.09 kg / bar'dır. m.

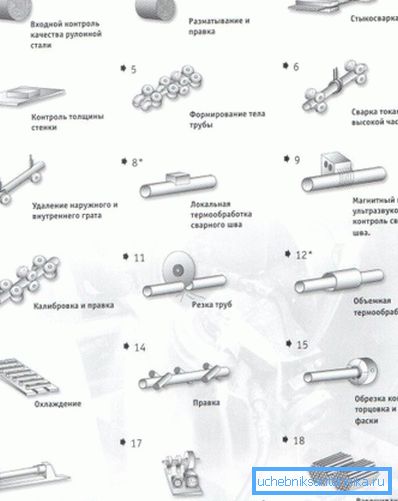

Üretimin ana aşamaları

Tüm üretim süreci birkaç aşamaya ayrılabilir:

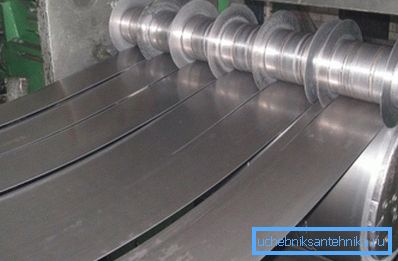

• Sabit genişliğe sahip bir metal bant, ham madde olarak davranır. Sürekli genişlikteki sürekli bir çelik şerit elde edilmek üzere kalıplanır ve kaynak yapılır. Çelikin kalınlığını kontrol ettiğinizden, 108x4 borunun ağırlığına ve diğer boyutlara bağlı olduğundan emin olun;

• Bir sonraki aşamada, şerit, bir sonraki boru hattının şeklini veren bir silindirler hattından geçer (şu ana kadar kaynak yapılmaz);
• kaynak yapılır;
• grat kaldırıldı;

Dikkat edin! Bir bur sadece dıştan değil, aynı zamanda içeriden de çıkarılmalıdır. Boru hattı basınç modunda çalışacaksa, içerideki serbest olmayan bir çapak alma sıvısının akışını bozacaktır.

• bundan sonra, dikişin gücü izlenir, boru hattı kesilir, uçlar çapaklardan temizlenir. Gerekirse, yüzey sargısı yapılır;
• bitmiş boru hattı saklanır.

Kontrol ederken, kaynak yöntemini dikkate almalısınız. Bu nedenle, yüksek mukavemet (GOST 10706) kullanıldıysa, kütle% 1 oranında artırılmalıdır.

Yani, 108x5 borusunun ağırlığı 12.70 kg / bar idi. m, o zaman artan mukavemetin bir dikişi kullanıldığında, 12.827 kg / pog olacaktır. m. Büyük hacimleri ile önemlidir.

Elektrikli boru hatlarının kullanım örnekleri

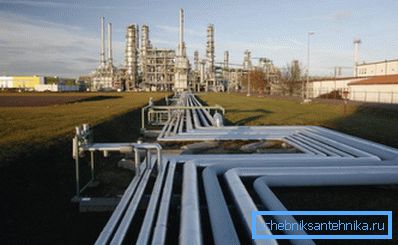

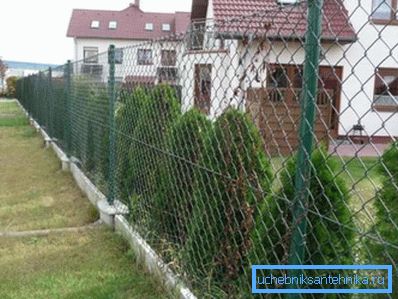

Bireysel yapımda, genellikle ısıtma sistemleri, sıhhi tesisat montajı için kullanılır. Bütün işler genellikle elle yapılır. Küçük boyutlar, gazebos gibi hafif yapılar için boruların çerçeve elemanları olarak kullanılabilir.

Büyük bedenler için, fiyatı dikkate almanız gerekir. Yani, 108x4 borunun maliyeti oldukça yüksektir (yaklaşık 30.000 - 33.000 ruble / ton), bu nedenle örneğin kanalizasyon için kullanılmasının bir anlamı yoktur.

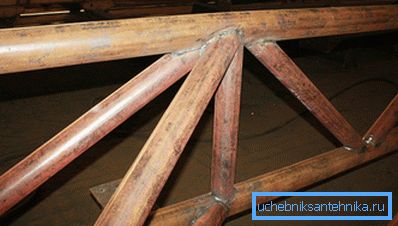

Endüstriyel yapılarda, elektrikle kaynaklı bir boru hattının avantajları tamamen ortaya çıkar. Büyük boyutlar, hem raflar hem de büyük açıklıkları kaplamak için kullanılabilir. İkinci durumda, çiftliklerin oluşturulmasına başvurmak zorundasınız.

Boru hattının kendi ağırlığı, tek bir borunun açıklığını engellemeye izin vermeyecektir. Örneğin, bir borunun 108x3 5 ağırlığı 9,02 kg / bar'dır. m., 15.0 m'lik bir açıklığa sahip, sadece kendi ağırlığı 135.3 kg olacaktır.

Özetlersek

Electrowelded ve dikişsiz borular sadece bireysel değil, aynı zamanda endüstriyel yapılarda da popülerdir. Küçük boyutlar günlük yaşamda sıklıkla kullanılır, ancak daha büyük çap da daha ciddi yapı için uygundur.

Bu makaledeki video, elektrikle kaynaklı uzunlamasına borular üretme sürecini ayrıntılı olarak açıklamaktadır.
