Kazan için boru - imalat ve montaj

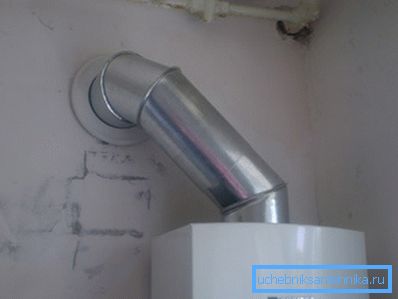

Bir ısıtma kazanı kurarken, önemli bir nokta, bacanın katı yakıtla mı yoksa gazla mı çalıştığı fark etmeksizin, baca montajıdır. Isıtma sisteminin güvenliği ve verimliliği esas olarak buna bağlıdır. Bu yazıda kazan için borunun nasıl yapıldığını ve kurulumunu gerçekleştirmeyi düşünüyoruz.

Boru imalatı

Temel gereksinimleri

Egzoz kanalının varlığı, kazanın kullanımı için en önemli şartlardan biridir. Yanmaya zehirli yanma ürünlerinin geri çekilmesi gereklidir. Böyle bir borunun kural olarak, bir kazan ile tamamlandığı söylenmelidir, ancak bazı durumlarda, bunun bağımsız olarak yapılması gerekli olabilir, örneğin, bu, tesislerin konfigürasyonuna bağlı olabilir.

Yapıyı üretmek zor değil, en önemli şey, aşağıda ele alacağımız belirli gereksinimleri karşılamasıdır:

• Baca malzemesi yanıcı olmamalıdır..
• Baca en az kesiti en az 250x250 mm olmalıdır.. Çap, kazan bacasının alanına bağlı olarak hesaplanır;
• Yapısal elemanların derzleri mühürlenmelidir.. Sızdırmazlık, yanıcı olmayan malzemelerle doğal olarak gerçekleştirilir.
• Tasarım birkaç bölümden oluşuyorsa, her üst bölüm alt tarafa konmalıdır..

Bu kuralları bilerek, baca veya baca yapmak, üretimi için malzeme üzerinde karar vermeniz gereken tek şey zor değildir.

malzemeler

Çok uzun zaman önce, bacalar çoğunlukla tuğladan yapılmıştı, ancak son zamanlarda birçok seçenek ortaya çıktı. Sonra, en yaygın olanı düşünüyoruz:

yapma

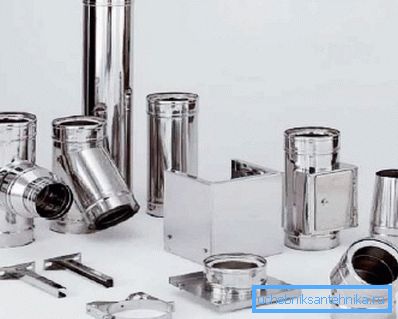

Aslında, baca üretimi, daha sonra tek bir sisteme monte edilen boruları hazırlamaktır. Bu nedenle, bu aşamada sadece boruların uzunluğunu hesaplamak ve kesmek gerekir. Bundan sonra, yüklemeye devam edebilirsiniz.

Boru montajı

Temel gereksinimleri

Bacaların ve fışkırmaların kurulması için bir takım önemli şartlar vardır:

• Baca kanalı dikey olarak yerleştirilmelidir (maksimum sapma metre başına 30 dereceden fazla olmamalıdır) ve uzunluğu boyunca daraltılmamalı ve uzatılmamalıdır.
• Boru, hava sızıntısını önleyecek ve yüksek kaliteli duman tahliyesini sağlayacak olan evin sırtının üzerine çıkmalıdır. Yükseklik baca yerine göre değişir:

• Çatı düzse, boru bir metre yukarıda yükselmelidir;
• Yapının metre başına sırttan çıkarılması durumunda, üzerindeki yükseklik en az 0,5 metre olmalıdır.
• Sırttan 2-3 metrelik bir boruyu sökerken, bununla aynı hizaya getirilebilir.
• Çatı daha yüksek bir binaya bitişik ise, baca çatısının üzerinde yükselmelidir.

Bir katı yakıt veya gaz kazanı için minimum boru yüksekliğinin 5 metredir.

• Dirseklerin varlığında, yatay bölümlerin uzunluğu bir metreyi geçmemelidir.

Dikkat edin! Baca çatıdan 1,5 metreden fazla kaldırılırsa, diş telleri ile sabitlenmelidir.

Yürüyüş yolları

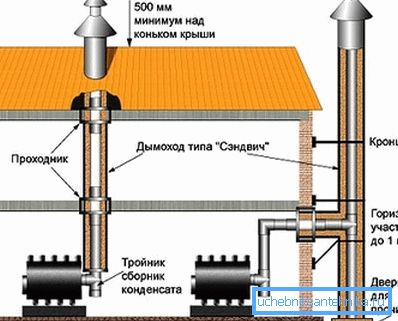

Kazanlar için her tip baca ikiye ayrılır:

• Dış mekan - caddeye bakan duvar veya pencereden geçip dış duvar boyunca geçilir.
• İç - yapının ana kısmı evin içinde yer almaktadır. Çatı ve çatı örtüsüyle caddeye çıkın.

Her durumda, kurulumun en zor anı geçiş cihazıdır. Gerçek şu ki, baca, yanıcı maddelere bitişik olmamalıdır (mesafe 13-25 santimetre olmalıdır), çünkü yüksek bir sıcaklığa ısıtılır, bu özellikle katı yakıtlı kazanlar için geçerlidir. Ancak aynı zamanda geçiş ünitesi hava geçirmez olmalıdır.

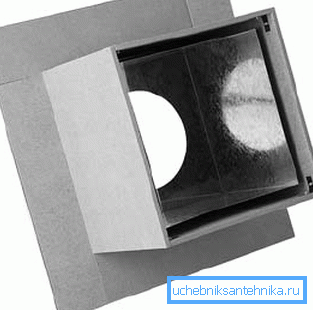

Bu problemi çözmek için, genellikle bir besleme olarak da adlandırılan bir kanal kullanılır. Bu konstrüksiyon çelik veya madencilikten yapılabilir. Kutu ile boru arasındaki boşluk yalıtım malzemesiyle doldurulur - mineral yünü, genişletilmiş kil veya hatta kum olabilir.

Apronlu özel bir tasarım kullanarak çatıdan geçişi mühürlemek için. Sızdırmazlık derzleri ısıya dayanıklı dolgu macunu kullanılarak yapılır. Boru ve çatıya bitişik duvar profili genellikle bakır, çelik veya galvanizden yapılır.

Kurulum prosedürü

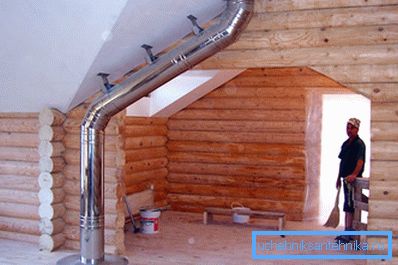

Borunun ısıtma kazanı içine kurulumu aşağıdaki sırayla gerçekleştirilir:

• Yapmanız gereken ilk şey, geçit profiline uygun olarak tavana işaretlemek ve istenilen boyuttaki tavanda bir delik açmaktır.
• Ardından deliğe bir geçit kutusu yerleştirilir.

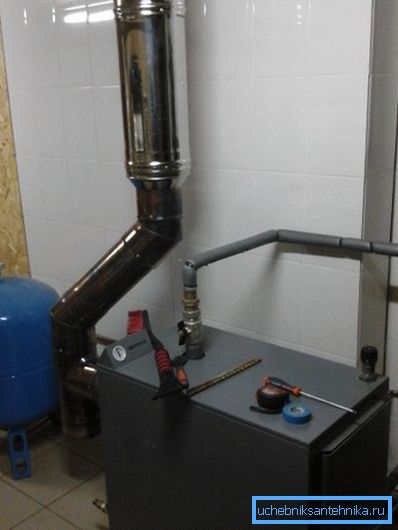

• Ardından, bağlantı borusu içinden bir boru çekilir ve kazanın çıkış borusu ile kenetlenir. Böylece, kazanın ısı borusu, bir baca sistemi biçiminde sıkı bir devamlılık alır. Eklem bir asbest kordonu ile kapatılmıştır.
• Bundan sonra, erişim portunun çatıya montajı. Bu amaçlar için özel bir kafes sistemi gerçekleştirilebilir.
• İşin sonunda, bir dış boru bağlantı borusundan geçirilir ve baca iç kısmının borusuna bağlanır.

Burada, belki de, baca montajı için tüm kısa talimatlar. Montajından sonra, yapı yalıtılmalı ve yukarıdan bir kıvılcım tutucusu takılmalıdır.

Isı yalıtımı

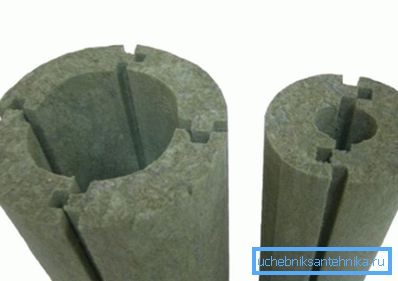

Baca zorunlu bir element ısı yalıtımıdır. Yoğuşma oluşumunu engeller. Yalıtım malzemesi, boru etrafına sarılmış olan mineral yünü kullanmaktadır.

Isı yalıtkanı bir muhafaza ile korunmalıdır, genellikle galvanize çelikten yapılır.

İpucu! Boruların ısı yalıtımını yapmamak için, başlangıçta iki duvarı olan özel bir sandviç borusu bacası yapabilirsiniz. Duvarlar arasında bir ısı yalıtıcısıdır.

Büyük hatalar

Daha çok, kazan borularının yapımında başlayan tüm yeni başlayanlar aşağıdaki hataları kendi elleriyle yaparlar:

• Bacaya uygun olmayan malzemeler kullanın (asbest, alüminyum).
• Montaj sırasında, bacaların tavana veya çatıya temas etmesine izin verir, bu da malzemelerin yanmasına veya hatta ateşlenmesine yol açar (katı yakıtlı kazanlara uygulanır).
• Dumanın odaya girmesine neden olan yetersiz sızdırmaz boru bağlantıları. Sağlığa zararlı olabilir.
• Yapının yetersiz ısı yalıtımı - gaz kazanı borusunun buzlanması bile, bunun sonucu olarak, özellikle kazanda zaman zaman, örneğin yazlıkta kullanıldığında, bunun sonucu olabilir.

Baca bakımı

Duman tahliye sisteminin görevle etkin bir şekilde başa çıkabilmesi ve mümkün olduğunca uzun süre hizmet verebilmesi için, zaman zaman bakımını yapmak gerekir:

• Her ısıtma mevsiminden önce, sistemin paslanma, çatlaklar veya sistemin basınçsızlaşmasına ve yanma ürünlerinin odaya girmesine yol açabilecek diğer kusurları kontrol etmek gerekir.

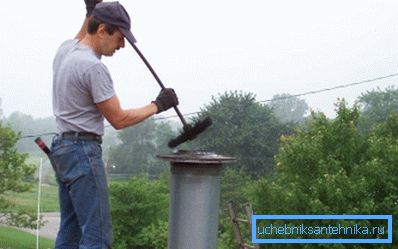

• Kazan katı yakıtla çalışıyorsa, sistem her yıl temizlenmelidir, aksi takdirde sadece kapasitesi azalmaz, aynı zamanda kurum ateşleme olasılığı da ortaya çıkar. Temizleme işlemini mekanik olarak gerçekleştirmek gerekli değildir, prosedür kazan içinde özel kimyasal bileşikler yakılarak gerçekleştirilebilir.

Dikkat edin! Muayene sadece baca değil, sistemin diğer tüm unsurlarını da gerektirir. Bu, problemi bulmak ve düzeltmek için zaman tanıyacaktır. Örneğin, kazan kaynıyor ve borular soğuksa, pompa büyük olasılıkla çalışmıyor ya da filtre tıkalı.

Burada, belki de, kazan için boruların tüm üretim ve montaj noktaları.

Sonuç

Evin tüm sakinlerinin güvenliği ona bağlı olduğundan, kazan baca cihazı sorumlu bir yaklaşım gerektirir. Ayrıca, yukarıdaki tüm standartlara uyum, sistemi daha verimli hale getirecektir.

Konunun teknik yönüyle ilgili olarak, daha sonra baca yapmak ve bağımsız olarak her ev ustası gücü altında kurulumunu gerçekleştirmek. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
