Kazısız boru döşeme: bu modern ve ekonomik yöntemin
Kazısız boru döşeme, kapalı yöntemle yapılan tüm benzer işler için ortak bir isimdir. Bu teknolojiler, açık şekillendirme yöntemlerinden daha umut verici ve tercih edilir. çok daha ekonomik.

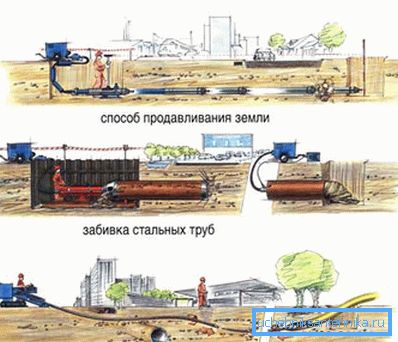

Kapalı boru döşeme yöntemlerinin özellikleri
Aşağıdaki teknolojiler kapalı döşeme türlerine aittir.
- HDD - yatay yönlü sondaj.
- Mikro tünelleme.
- Sıkma metal kasalar.
- Burgu yöntemiyle sondaj.
- Delinme yöntemi.
Bunlardan ilki hakkında daha detaylı konuşacağız.
HDD yöntemi
Bu yöntem, çeşitli mühendislik ağlarının kapalı döşenmesi için en evrensel ve uygundur. 63/1000 mm kesitli, 25 metreye kadar olan derinliklerde polietilen, çelik, dökme demir boru hatlarının montajı için kullanılabilir (burada kabloların çeşitli tiplerde borularda nasıl döşendiğini öğrenin).
Dikkat edin! Bu tür yeraltı bölümlerinin uzunluğu 1,2 km'ye ulaşabilir. Sürüklenmesi gereken borulara bağımlıdır. Belirli bir yöntemin çalışmasını uygulamak için, kural olarak, inşaat sahasında seçilir.
Çalışma çizimleri yapmak zorunludur çünkü Kapalı teknolojilerin çoğu değiştirilebilir.
Kazısız boru döşeme, gazları ve çeşitli sıvıları taşımak için uygundur.
Onun yardımıyla yardım ettiler:
- elektrik kabloları;
- su temini;
- gaz boru hattı;
- petrol boru hattı;
- kanalizasyon sistemi;
- iletişim kabloları ve diğer ağlar.
Uygulamalı makine ve ekipman
HDD yönteminin uygulanması için ana araç sondaj kuleleridir.
Ek bir teknik olarak kullanılır:
- boru hattı inşaatçıları;
- konum sistemleri;
- mevcut jeneratörler;
- karıştırma ve harç düğümleri;
- kaynak makineleri;
- sondaj ekipmanlarının teslimi için otomatik manipülatörler;
- motor pompaları vb.

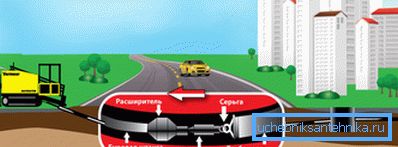

Kazısız yolların avantajları
- Hafriyat hacmi önemli ölçüde azalır.
- İnşaat maliyeti% 30'a düşürülebilir. Dahil olmak üzere, daha az sayıda işçi ve özel ekipmanın katılımı sayesinde.
- İnşaat süresi 15/20 kat azaltılabilir.
- Sitenin çevre düzenlemesi de dahil olmak üzere manzara değişmeden kalır.
- Yol yüzeyi korunur.
- Metro hatları ve güç hatları, sığ rezervuarlar, petrol ve gaz boru hatları, gevşek toprak ve kaya oluşumları altında boru döşenmesi. Kuyulara ve çevre bölgelere, yasak olan arazi inşaatlarına da sondaj yapabilirsiniz.
- HDD için kurulumların kullanımı prosedürü büyük ölçüde basitleştirir ve çalışmaların uygulanması için izin ve uzlaşma belgelerinin alınma süresini azaltır.
- Yöntemi kullanmak, sokakların engellenmesini veya trafiğin engellenmesini ortadan kaldırır.
Teknoloji çalışmaları

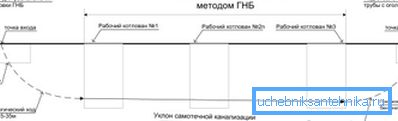

Boru hatlarını HDD kullanarak döşemek aşağıdaki çalışma aşamalarını içerir.
- Yerleşimin jeodezik çalışması ve toprak özelliklerinin belirlenmesi. Sorunlu alanlarda gerekli olan delikler açılmış.
- Tasarım çalışması, sondaj yörüngesinin hesaplanmasını, gerekli belgelerin hazırlanmasını, ilgili durumlarda koordinasyonunu içerir.
- İşe doğrudan hazırlık: başlangıç ve hazırlık çukurlarının kazılması, sondaj teçhizatının şantiyeye teslimi, çalışma durumuna getirilmesi.
- Pilot bir kanalın delinmesi.
- Çapını artır.
- Boru döşeme
- İnşaat işinin tamamlanması.
Sondaj hazırlık
- Bu aşamada, inşaat sahasındaki toprağın özelliklerine ilişkin tüm veriler toplanır ve incelenir. Toprağın bileşimi, özellikleri, yeraltı sularının varlığı ve derinliği ile yeraltı tesisatları dikkate alınır.
- En uygun ekipman ve teknolojiyi seçmek için, toprak algılama gerçekleştirilir.
- Tasarımdan sonra çalışma koordine edilmeli ve bu bölümde boru hattının döşenmesi için izin alınmalıdır.

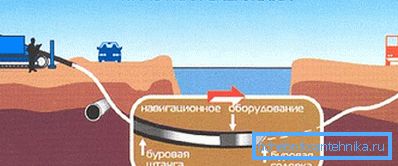

İyi test
Talimat, ağın yerleştirilmesinin bir pilot kuyunun oluşturulmasıyla başlaması gerektiği konusunda uyarıda bulunuyor.
- Bu amaçla yatay kuyuların donatılması için özel sondaj ekipmanları ve araçları kullanılmaktadır.. Makine bir radyatör ile bir sondaj kafası ile donatılmıştır.
- Matkap çubuk ile kombine edilir. Yönünü ve konumunu değiştirir, makinenin operatörünü kendiniz yapın. Bom, 3 metreye kadar uzunluğa ve 60/80 mm kesitine sahip çelik bir borudır.
- Kafa kayaya doğru ilerledikçe, çubuklar birbiri ardına vidalanır.. Böylece kuyuların tasarım süresine ulaşana kadar.
Dikkat edin! Bu iş aşamasının ana görevi, proje tarafından belirlenen yol boyunca iyi bir şekilde delmek olacaktır. Bundan sapmalar kabul edilemez.
- Bu tür sondaj da yönlü olarak adlandırılır.. Elbette kolayca ve kolayca kontrol edilebilir. İş süreci, özel bir konum belirleyiciye sinyal gönderen matkap kafasına monte edilen sensör nedeniyle izlenir.
- Ekranda, tasarım rotasındaki sapmanın verileri ekranda belirirse, operatör birkaç hareketle istenen yörüngeye geri döner.
- çünkü HDD kullanıldığında, çöküntüleri önlemek, kuyu çökmesi ve olası ekipman arızasını önlemek için, zemin ve kaya katmanları yok edilir, kanalın duvarları güçlendirilir. Bu amaçla özel bir sondaj çamuru (bentonit) kullanılır.

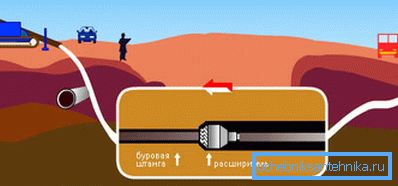

Kanal uzantısı
- Ardından, pilot kuyusu istenen boyuta genişletilir. Bunun için uzatıcılar kullanılır.
- Takım, kanalın çıkış ucundan başlarına doğru çekilir. Operasyon sırasında ekseni etrafında döner ve kayayı keserek kuyu çapını arttırır.
- Boruları problemsiz kuyudan germek için, kanalın büyüklüğü çaplarından% 35/50 daha büyük olmalıdır.
- Geniş çaplı bir boru hattının monte edilmesi amaçlanıyorsa, kuyu genişletilir, sürekli olarak uzatıcının 2 / 3'ü boyunca çekilir. Her birinin kesiti, öncekinden daha büyüktür. Bazı durumlarda, bunun için bir kalibratör kullanılır.

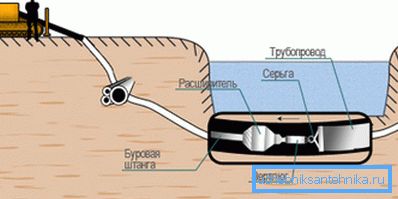

Boru hattı döşenmesi
- Sondaj kuleleri sadece yatay kuyu oluşturmak için değil, aynı zamanda boru hattını çekme yoluna da döşemek için kullanılır.
- Kanalın arkasından makineye doğru, genişletme aracı tekrar çekilir. Bu aşamada, boru kirişi bunun üzerine sabitlenir, bunun yanı sıra çekme kolu.
- Delme ünitesi yönünde hareket ederek, genişletici boruyu kanal boyunca çeker.
- İşlem bir operatör tarafından izlenir. Kuyudan seçilen delme çubuklarının sayısını takip eder. Bu, kanalın içinden geçen boru hakkında bilgi elde edilmesini mümkün kılar.
Son aşama
- Kapalı boru döşeme işlemi tamamlandığında, uzmanlar oluşturulan ağın kalitesini kontrol eder, sonucu proje dokümantasyonu ile karşılaştırır ve nesneyi müşteriye teslim eder.
- Bitmiş boru hattı çalışma mühendisliği grubunu iletir. Uzmanlar müşteriye gerekli tüm belgeleri verir. Tesisin bakımını garanti eder.
Dikkat edin! Kurulu boru hattındaki teknik dokümanların, yer altı referansı ile birlikte yer altı mühendislik ağının ayrıntılı bir planını içermesi gerekir. Kazısız boru değişimi yapıldığında dahil olmak üzere, gereklidir.
Sonuç
HDD yöntemiyle kazısız boru döşeme modern ve yüksek teknolojili bir yöntemdir. Nispeten az finansal kaynak harcayarak mühendislik ağlarını çok hızlı bir şekilde monte etmenize izin verir (ayrıca evdeki atık su borularının döşenmesi makalesine de bakınız: kanalizasyon sisteminin düzenlenmesiyle ilgili adım adım bir kılavuz).
Bu makaledeki video size daha fazla bilgi okuma fırsatı verecektir.
