Krizotil çimento tüpleri: özellikleri ve uygulamaları

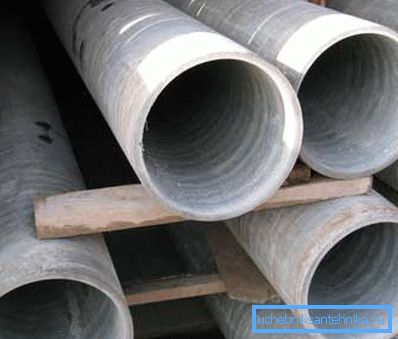

GOST 31416-2009'a göre herhangi bir projede chrysotile çimento boruları kullanmak hem teknik hem de ekonomik açıdan çok faydalıdır - oldukça dayanıklıdır (servis ömrü yaklaşık 25-50 yıl arasındadır), ayrıca 2-3 kez Daha ucuz çelik, demir ve polimerler. Böyle parlak pozitif özellikler, hem krizolit çimentosunun teknolojik özellikleri hem de döşenen boru hattının tüm elemanlarının tasarım özellikleri ile sağlanır. Aşağıda buna daha yakından bakacağız ve ek olarak, bu yazıda videonun konusunu göstereceğiz.

Genel bilgi

uygulama alanı

• Mevcut GOST 31416-2009, basınçsız ve basınçsız borular ve dryzoltsement kaplinleri için genel şartları belirler ve tanımlar.. Serbest akışlı malzemeler, kanalizasyon sistemleri, çeşitli drenaj sistemlerinin toplanması, havalandırma kanalları (egzoz havalandırma sistemleri), ısıtma şebekelerinde drenaj ve kabloların ve çöp atma hatlarının döşenmesinde kullanılır.
• Yüksek basınç (kalın cidarlı) için tasarlanan Chrysotile çimento boruları ve bağlantıları, çalışma basıncının 1,6 MPa'dan daha fazla olmadığı yerlerde, 115 ° C'den fazla olmayan bir sıcaklıkta şehirleri, kasabaları ve sanayi işletmelerini ve sıcak su ile tarım komplekslerini tedarik etmek için kullanılır.. Aynı zamanda drenaj ve egzoz borusu sistemleri, ilgili drenaj, çöp olukları vb. İçin de kullanılır.

Teknik özellikleri

• Kesinlikle korozyona maruz kalmayacağından, su geçirmezlik gerektirmez;
• İletken bir materyal değildir;
• Güçlü ısı yalıtımı gerektirmez - Chrysolite çimentonun ısı iletkenliği sadece 0.8 kcal / (m * h * dolu) - talimatı, çeliğin 60 katından daha az olduğunu gösterir;
• Duvarlarda soğuk su taşırken yoğuşma olmaz;
• Burada sıcaklık uzatma katsayısı çeliğe göre 12 kat daha düşüktür, bu nedenle pahalı sıcaklık uzatma kompansatörlerinin kurulumuna gerek yoktur - bu faktör, değişiklik yapmayan döşeme için mükemmel öneriler sunar. Bu durumda, boru hattının tasarım özellikleri nedeniyle fiyatın hem malzemenin kendisinde hem de kurulumunda düştüğü ortaya çıkıyor;
• Boruları oluştururken, boyut olarak küçük hatalar mümkündür, sıcak suyun taşınması sırasında bir miktar deformasyon (artış) meydana gelir, ancak bu, bağlantıların sızdırmazlığını sağlamak için bağlantı halkalarında kauçuk halkalar ile telafi edilir;
• Suya dayanıklı. Su ile temas halinde, malzeme sadece güç kazanır - chrysolite çimentosunun fizikomekanik özelliklerine bağlı olarak sertleşme meydana gelir;
• Mikroorganizmaların içinde su taşırken, gelişmez, yani borular aşırı büyür. Bu nedenle, ek hidrolik direnç oluşmaz;
• Agresif alkali ve zayıf asidik ortamlara dayanıklıdırlar;
• Çeşitli bölgelerde chrysotile çimento borularının kullanılması, inşaat süresinde% 35-40 oranında bir azalma, inşaat ekipmanı ihtiyacını% 50-55 oranında azaltır ve işgücünün işgücü maliyetlerini önemli ölçüde azaltır.

Not. Belgelerindeki Chrysolite çimento serbest akış boruları BNT kısaltması ile etiketlenir ve bunlar için bağlayıcılar - BNM veya polietilen MPT. Basınç boruları için kısaltma BT veya TT ve kuplajlar için - CAM veya TM'dir.

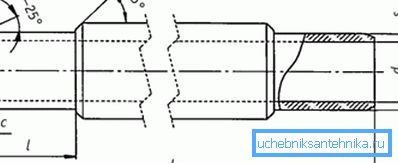

VT'nin teknik özellik tablosu (OKP 578600'e göre GOST 31416-2009)

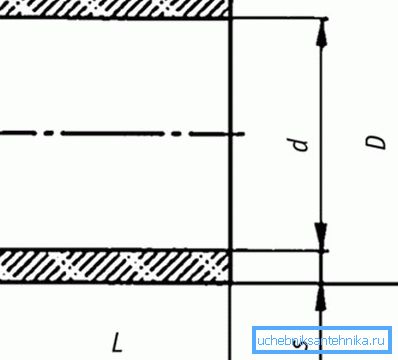

BNT'nin teknik özellikleri tablosu (OKP 578600'e göre GOST 31416-2009)

döşeme

Isıtma, bir meliorasyon kanalı, kablo yönetimi, kanalizasyon vb., İster neredeyse aynı hatlar boyunca olsun, kendi ellerinizle veya işyerinizle kurulum işleri. Bu, bir hendek kazma, boruları şantiye ile taşıma, bütünlük için bir ön inceleme, tüm elemanları bir siper içine yerleştirme, başka bir muayene, bir geçirgenlik testi ve / veya sızdırmazlık (amaca bağlı olarak) ve açmanın doldurulmasıdır.

Borular, doğrudan siperin dibine döşenmez - elli toprak ya da kum önceden yüklenmiş, en az 50-60 mm yüksekliğe sahip olan bir yüke sahiptir, bu da yükün tüm alan üzerinde eşit olarak dağılmasını sağlar.

Her durumda, döşeme bir eğim altında gerçekleştirilecektir ki bu da boru hattının çapına (lineer metre başına 200 mm - 3-4 mm) bağlıdır, zeminde doğal eğim yoksa, bir siper kazma işleminde ayarlanır. Böyle bir eğim, sadece serbest akışlı kanalizasyon için değil, aynı zamanda kuru akışlar için de gereklidir - sonuçta kesinlikle tek yönde akabilen nem olacaktır.

Not. Tüm asbest-çimento-chrysotile çimento basınç borularının taşınması ve montajı sırasında, döşeme nasıl yapıldığına bakılmaksızın, bir vinçle ya da manuel olarak, keskin darbeler ve şoklar olmaksızın, yumuşak bir şekilde kaydırılmalıdır.

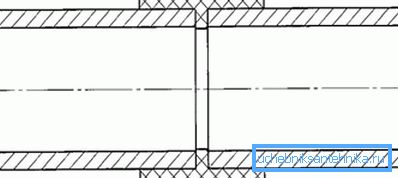

BNT'yi bağlama yolları

Krizotil çimento serbest akışlı boru hattını kuru toprakta monte ederken, uçları birleştirmek için dahili bir bölüme sahip olan polietilen MPT kaplinleri kullanın. MPT bileşiği için, tercihen 100 ° C'ye kadar sıcak suda tutulmalıdır, böylece biraz artar ve plastik hale gelir (aynı zamanda bir üfleyici ile de ısıtılır).

Isıtılmış kuplaj borunun üzerine konur, böylece bir bölme ile ucuna dayanır ve sonra diğer borunun ucu duruncaya kadar oraya yerleştirilir - plastik soğuduktan sonra, bağlantı hazır olarak kabul edilebilir.

Diğer tüm topraklara monte edilirken, chrysotile-çimento olmayan basınç kaplinleri (BNM) kullanılır. BNM'nin amacı sadece düz bir çizgiyi korumaksa ancak tüm diğer durumlarda yapıştırma için farklı bitümler, macunlar veya çimento-kum harcı kullanılırsa, bunların montajı yapıştırıcı malzemeler olmadan gerçekleştirilebilir.

Bitüm, demet için en güvenilir olarak kabul edilir - aynı hat üzerinde yapılan deliklerde sıcak (erimiş) halde manşon içine dökülür.

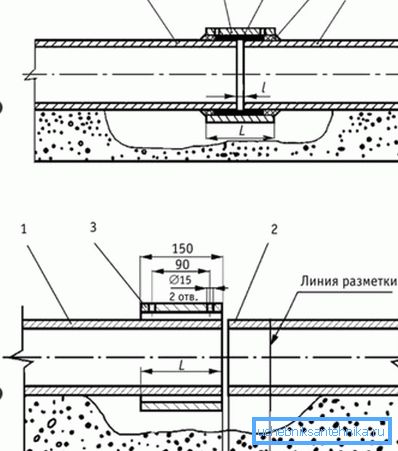

BNT'nin kenarlarında kenetlenmeden önce, BNM'nin konumunu işaretlerler - bu, montaj işinin tamamlanmasından sonra nasıl yerleştirileceğine, ardından kavramanın bu işaretler boyunca nasıl yerleştirileceğine ve ortalamak için ahşap yongaların çevresine yerleştirileceğine işaret eder. Yapıştırıcının daha sonra nüfuz edeceği borular arasında, 3 mm ile 5 mm arasında bir montaj boşluğu bırakmak gerekir - bu aynı zamanda bir dolgu macunu ve bir tampon görevi de görür.

Boşluğu kapatmak için, bağlayıcı solüsyonuna ek olarak, bu uçtaki manşon uzunluğunun yaklaşık 1/3 kenarından uzaklaşarak bir kenet yarık - kenevir, paçavra veya çekmeye itilir. Bundan sonra, erimiş bitüm bir delinmiş deliğe dökülmeye başlar ve bunu başka bir delikten akmaya başlayana kadar yaparlar - bu, boşluğun kapasite ile doldurulduğu anlamına gelecektir.

Dökme işleminden sonra derz, bitümün sertleşmesi için sabit kalmalıdır ve sıcaklık doğal olmalıdır ve mafsal kenarları, örneğin geniş (50-70 mm) bir reçine bandı ile kapatılmalıdır.

Çimento-kum harcı bir bağlayıcı olarak kullanıldığı durumlarda, kaplindeki delikler delinmez - sadece çevre etrafına yayılmış olan karışımın üzerine konur. Bu durumda kenarlar da bir çözüm ile yakınlaşıyor.

W montaj yöntemleri

Çalışma basıncına bağlı olarak, basınç boruları iki gruba ayrılır: a) VT6, VT9, VT12, VT15 markalarını içeren su boruları için; b) ısı boru hatları için: TT3, TT6, TT9, TT12, TT16.

Sınıflandırma tablosu

Krizotil çimentodan yüksek basınçlı boru hatlarının montajı için, kendinden sızdırmazlık prensibine göre harekete geçen benzer malzemeden kaplinler kullanılır. Yani, 6 kgf / cm'lik bir çalışma basıncı için², 9 kgf / cm², 12 kgf / cm² ve 15 kgf / cm² Sızdırmazlık halkaları için iki veya dört yiv için kaplinler kullanılır. Ancak 16kgs / cm çalışma basıncına sahip bir ısı borusu için² İki oluğun her zamankinden biraz daha geniş olduğu özel, daha uzun kavramalar üretir.

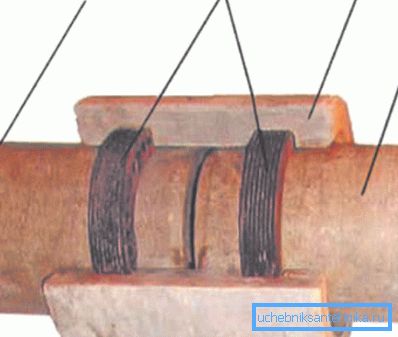

Üst kısımdaki parça figürü, krizotil çimentonun yüksek basınçlı borularının bağlantı bağlantısını göstermektedir. Derzleri sızdırmaz hale getirmek için kauçuk halkalar, üreticinin kendisi tarafından üretilmesinden bağımsız olarak, üretici tarafından bir kaplin ile tedarik edilir - tesis kendisi veya üçüncü şahıs bir kuruluştur.

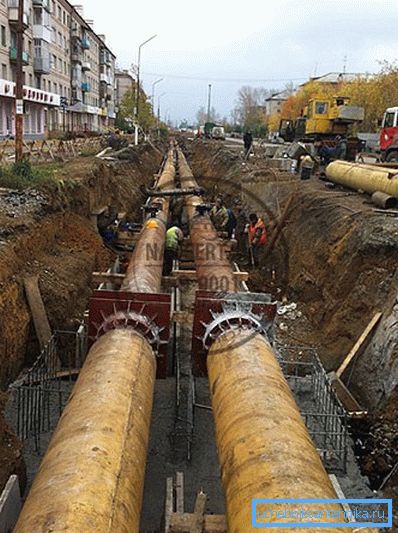

Yüksek basınçlı boru hatlarının montajı iki şekilde gerçekleştirilebilir - zeminin altında ve zemin kanalı ve kanalsız döşeme, ikinci seçenek ise belli bir yüksekliğin destekleri pahasına yapılır. En popüler bir yer altı kurulumu olarak adlandırılabilir - öncelikle bu en iyi estetik çözümdür ve ikincisi, malzemenin tüm olumlu teknik özelliklerinin kullanılmasıdır.

Kanalsız montaj durumunda, örneğin, yollar, tramvay hatları, demiryolu yolları, konut sektörü ve benzeri yerlerde döşeme yapamazsınız, önemli sınırlamalar vardır.

Dış conta çok fazla yer kaplar, ancak bazı durumlarda teknik nedenlerden dolayı reddetmek imkansızdır ve her iki tarafta duran ve her iki tarafa da sabitlenen özel destekler üzerine monte edilmişlerdir.

Çoğu zaman bu tür döşeme, sanayi işletmeleri, şehir dışında ve aşırı durumlarda, evler boyunca, kaldırım ve yol arasında gerçekleştirilir.

Bir sarnıç durumunda, yeraltı tesisatı, yüksek basınçlı polikotil çimento boruları, basınçsız oldukları gibi, elenmiş toprak veya kum pedi üzerine istiflenir. Ancak, çelik boru hattının sökülüp şidili çimento ile değiştirildiği durumlarda, o zaman sıklıkla tekrar kullanılabilen tepsiler kalır.

Not. Bazen soruyu duyabiliyorsunuz, krizotil çimento ve asbestli çimento boruları arasındaki fark nedir? İlgilenen insanlar güven verebilir - burada hiçbir fark yoktur, bu bir ve aynı malzemedir.

Sonuç

Bu makaleyi okuduktan ve video klibi izledikten sonra, hangi polidotil çimento borularının ne amaçla kullanıldığını ve ne amaçla kullanıldığını kesinlikle anladınız. Evlerde, genellikle bir mahfaza olarak kolon (kazık) temellerinin dökülmesinde ve ayrıca örneğin bir çit veya bir asma kemer için direkler için kullanılırlar.
