Metal boruların nasıl ve ne olduğu

Boru sistemi kurarken bakır boruları bağlamak için birkaç yol vardır. İnşaat pazarlarında, bakım gerektirmeyen hem sökülebilir hem de tek parça bağlantıların yapılmasına izin veren birçok farklı bağlantı elemanı, bağlantı elemanı, bu tür malzemeler için lehimler bulunmaktadır. Bu makalede, metal boruların dişlerle bağlantısı da dahil olmak üzere hepsine bakılacaktır.

Bakır Boru Hattı Bağlantı Yöntemleri

Sistemin kurulumu aşağıdaki adımlardan oluşur:

• Segmentlerin işaretlenmesi - doğru ölçümleri gerekli toleranslarla büyük bir şekilde yapmak önemlidir;
• Kesim ürünleri - kesinlikle özel bir aletle dik açılarda yapılır. Daha fazla dönüş yapmak daha iyidir, böylece daha fazla çaba harcamazsınız;
• popo kesimi - kesme çapaklarının ve oksit filminin çıkarılması;
• segmentler çifti.

Bakır boruların bağlantısı aşağıdaki şekillerde gerçekleşebilir:

• kılcal lehimleme;
• yüksek sıcaklık lehim;
• bağlantı parçaları aracılığıyla.

lehimleme

Bakır boruları bu şekilde nasıl bağlayacağınızı düşünün ve önerilen işlem talimatlarının altında daha ayrıntılı olarak anlamanıza yardımcı olacaktır:

1. Temizlenmiş yüzeye fluks uygulayın.
2. Parçaları bağlayın ve lehime lehim uygulayın.
3. Akı, renk değişene ve lehim eriyene kadar ek yeri bir torç veya üfleyici ile eşit olarak ısıtın.
4. Brülör alevini çıkartın ve erimiş lehimin parçalarla donma arasındaki boşluğu kapatmasına izin verin.

İpucu: Uzmanlar, ürünün çapına eşit uzunlukta bir lehim çubuğu uygulamanızı önerir. Lehimlemeden önce istenilen uzunlukta çubuk kesebilirsiniz. Bağlantı elemanlarından biri fabrikada zaten lehimlenen bir rakorsa, lehimleme sırasında eklemek gerekli değildir.

1. Eklemi doldurduktan sonra mekanik kuvvet uygulamayınız, soğumaya bırakınız.
2. Tamamen soğutulduktan sonra ıslak bez ile bileşikten kalan lehim ve akıyı temizleyin.
3. Sistemi sıcak su ile durulayın, aksi takdirde akı korozyon oluşumunu katalize edecektir. Böylece iç yüzeylerdeki varlığı istenmez.

uydurma

Lehimleme olmaksızın sistemin bağlantı elemanları, amaçları doğrultusunda iki gruba birleştirilen bağlantı elemanları sayesinde mümkündür:

• düz çizgiler - aynı çaptaki parçaları bağlamak için;
• geçiş - farklı çaplardaki parçaları bağlamak için.

Tüm çaplarda ürün yelpazesi için bağlantı parçaları yapılmıştır. Onların fiyatları hedefe bağlı olarak değişebilir.

Yapılan konfigürasyon ve fonksiyonlara bağlı olarak, aşağıdaki bağlantı parçaları ayırt edilir:

Bağlantı parçaları ile çalışmanın bazı yolları:

• lehimleme, teneke bağlantı parçasının kavşağında biriktirildiğinde. Akı ile ön işlemden geçirilmiş bir boru içine sokulur, sonra lehim eriyene ve boşluğu dolduruncaya kadar tertibat ısıtılır;

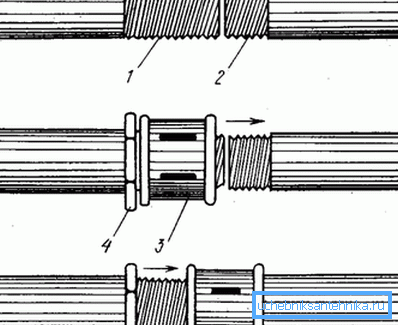

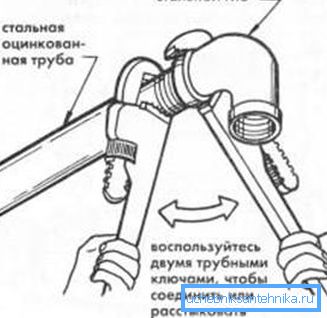

• Birleştirilecek parçaların uçlarında ilgili iç ve dış dişler olduğunda, kendinden yapılmış iplikler yardımıyla;
• Farklı çaplarda çiçeklenme (sıkıştırma) çiftleşme elemanları. Boru, halka şeklinde bir conta ve bir üst bölme veya ayrılabilir olmayan halka yardımıyla bağlantı parçasına sabitlenir. Geleneksel aletler sıkma için uygundur;
• bir gövdeden ve bir manşondan oluşan bir pres bağlantısı. Özel baskı maşaları ile monte edilir;
• Kendiliğinden kilitlenen fitting, prensibi bir tanesi dişlere sahip olan iki halkaya dayanmaktadır. Özel bir anahtarla basıldığında, dişler diğer yüzüğe bastırılarak güvenilir bir artikülasyon sağlanır. Aşınmış olarak kolayca çıkarılır.

Demir borunun parçalarını bağlama yöntemleri

Eşlerin sıkılığı sokete takılı bir lastik conta ile sağlanır.

Dökme demir boruları bağlamak için benzer bakır dökme demir parçaları kullanılır:

• kavrama;
• diz;
• musluk;
• T boru;
• Geçişleri;
• bağlantı flanşları;
• Bir saplama.

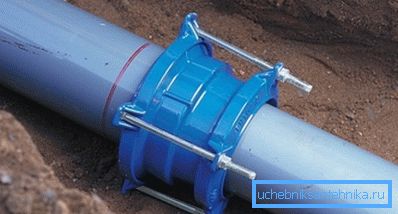

Bu tür kavramalar vardır:

İpucu: Boru hattı sistemini farklı malzemelerden yapılmış parçalardan kurmanıza izin veren uçlarda flanş veya soket bulunan kaplinler olduğunu bilin.

Boru hattının kıvrımlarındaki dökme demir boruların dökümü, 10 ° ila 90 ° arasındaki farklı eğim açılarına sahip kıvrımlar kullanılarak gerçekleştirilir.

İki versiyonda mevcutturlar:

• iç dişin uçlarında;
• Bir ucundan, dış dişten ve diğerinden - içten.

Boruları dallara bağlarız

Üç boru uzunluğunun birleştirilmesi gerekliyse, iç dişli ile iki tip te kullanılır: aynı enine kesite sahip üç uç veya aynı enine kesite sahip iki uç ve daha küçük çaplı üçüncü uç.

1. Geniş çaplı tees uçlarının uçları, çeşitli kombinasyonlarda flanş ve soketlerle donatılmıştır.
2. Dört segmentin kenetlenmesi, uçlarda soketler veya flanşlar ile çapraz parçalar ile gerçekleştirilir.
3. Dökme demir tapa, bir ucu mühürlü olan bir silindir şeklindedir. Kolay kurulum için altıgen şeklinde, flanşlı ve nervürlü kapaklar da bulunmaktadır.

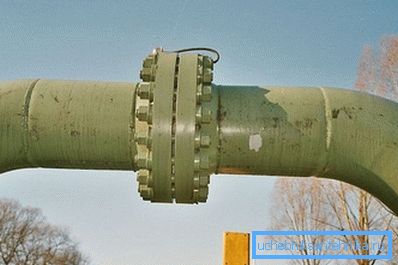

1. Dökme demir borular için sabitleme flanşları koruyucu bir korozyon önleyici epoksi kaplama ile sfero dökümden yapılır.
2. Sızdırmazlık elastik bir polimer conta ile sağlanır. Sıkıştırma halkası sıkılarak monte edilir.

İkincil borunun ana boru hattından geri çekilmesi durumunda dökme demir boruların montajı bir eyer kullanılarak gerçekleştirilir. Daha sonra kelepçeler, vanalar veya ikincil bir boru hattı kelepçelerle bağlanır.

Sonuç

Makale, metal boruları, özellikle bakır ve dökme demirleri birbirine bağlamanın olası yollarını ayrıntılı olarak anlatmaktadır. Her yöntemin kendine özgü özellikleri vardır, bu nedenle belirli durumlarda kullanılır (ayrıca bakınız Elektromanyetik Boru: teknik parametreler ve kapsam).

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
