Metal plastik borular için bağlantı parçaları: tipleri,

Metal-polimer borular su kaynağına nasıl bağlanır? Metal plastik borular için sıkıştırma veya pres bağlantıları nasıl düzenlenir? Bu cihazların alıcının bilmesi gereken herhangi bir sorunu var mı?

Hadi anlamayalım.

sınıflandırma

Metal borular için ne tür bağlantı parçaları ayırt edilebilir?

Soruyu yeniden formüle edelim: hangi işaretler sınıflandırılabilir?

• işlevselliği. Bağlantı parçasının şekli ve görünümü en çok neyi amaçladığı ile belirlenir: mikserin çapraz ucu, tee, köşesi ve adaptörün bir çaptan diğerine farklı görüneceği açıktır.
• malzeme. Aslında, liste küçük: Bu ürünler çoğunlukla pirinç (bazen krom kaplama ile); Yeni eklenen itme parçaları, hem pirinç hem de polipropilen muhafazalarla mevcuttur.

Bu arada: plastik altında, bu durumda bir pirinç ara parçası ve paslanmaz çelikten yapılmış bir kilit yayı vardır.

• Musluk çapı. Burada farklı uygulamalar için plastik borular için tipik bağlantı parçaları boyutları verilmiştir.

Lütfen dikkat: metal-polimer boru dirseklerine ek olarak, bir veya birkaç boru dişi olabilir - dış ve iç.

• Boruyu sabitleme yöntemi. Plastik boruların bağlantı elemanlarının diğer teknik özelliklerinin özel yorumlara gerek duymaması halinde, bunun üzerinde durulması önemlidir.

Boru sabitleme yöntemleri

Peki hangi seçenekler mümkün?

Bölünmüş halka ile

Bu cihazlar ilk önce Rusya pazarında ortaya çıktı ve büyük ölçüde tüketicinin bir bütün olarak malzemeye karşı tutumunu oluşturdu.

Bölmeli halka sıkıştırma bağlantısı nasıl çalışır?

• Boru, bir çift dairesel conta ile donatılmış ve flüoroplastik yıkayıcıya dayanan bağlantı parçasında sıkılır.
• Başlık somununu sıkarken, nozüldeki boruyu sıkıştıran ve kazara kopmalarını engelleyen ayrık halkayı sıkıştırır.

Önemli: Bağlantının sızdırmazlığı, sıkma, yani halka contalar ile sağlanmaz. Bölünmüş halka sadece boruyu güvenli bir şekilde sabitler.

Böyle bir bağlantı nasıl monte edilir?

İşte çoğu üreticiden tipik bir talimat:

1. Boru bir kesici ile yerinde kesilir.
2. Daha sonra bir kalibratör yardımıyla en ufak bir ovaliteden kurtulur. Ek olarak, en azından iç yüzeyde pah vardır.
3. Bir kapak somunu ve bir ayrık halka ardışık olarak boruya sürülür.
4. Boru bağlantı parçasına dayanarak durur.
5. Bölünmüş halka ve somun, kenara - aynı zamanda durmaya karşı - geri kaydırılır - bundan sonra iplik ilk önce elle ve daha sonra bir çift anahtarla sıkılır.

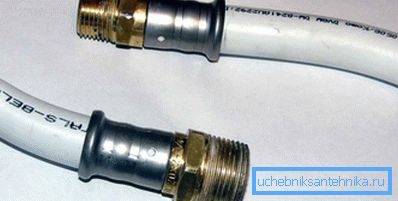

Basın uygun

Metal plastik borular için ön bağlantı parçaları bir şekilde farklı şekilde düzenlenmiştir: bir somun ve bir ayrık halka yerine, jikle borusu her taraftan özel maşalarla deforme olan bir kelepçeyi sıkar.

Bir önceki durumda, metal plastik borular için bağlantı elemanlarının takılması sadece bir çift ayarlanabilir veya açık uçlu anahtarınızın olmasını gerektiriyorsa, o zaman burada özel maşa almanız gerekecektir. Kaliteli bir aracın fiyatı en az 9-10 bin ruble; Sağlam elektrik akarları her 40'ta yapabilir.

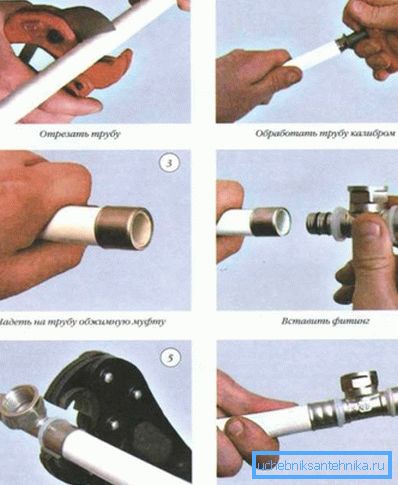

 Operasyon dizisi yukarıda açıklanandan çok farklıdır:

1. Boru kesilir ve kalibre edilir.
2. Kelepçe kendi kenarından sürülür.
3. Borunun ucu armatürde sıkılır.
4. Kelepçe, durana kadar görünür bir halka deformasyonu ortaya çıkana kadar pense ile kenara geri döndürülür.

manivela

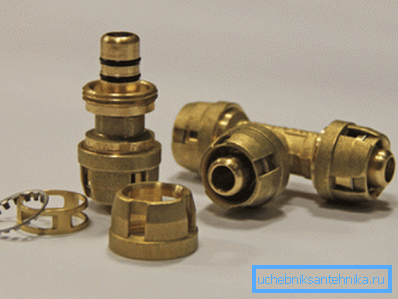

Yakın zamanda iç piyasada itme veya itme bağlantı parçaları ortaya çıktı. Cihazları çok esprili ve karmaşıklıkta farklı değil.

Ana avantajı, üreticinin ve satıcıların güvencelerine göre, bağlantının montajı, hiçbir alet kullanılmadan elle yapılabilir. Borunun ucunu dairesel oluğa sokmak yeterlidir, tuşuna basın - ve iş tamamlandı.

Bu bağlantıda katlanabilir - sadece somunu sökmek için yeterlidir.

Nüans: kesmek için bir bıçak ve kalibratör hala gerekir. Borunun orantısı ve boşluk olmaması, basınç altında bir basıncın bozulmasına yol açabilir.

Nasıl çalışır? Genel olarak, bir enstantane incelendikten sonra mekanizmanın anlaşılması zor değildir: sızdırmazlık aynı halka şeklindeki kauçuk contalarla sağlanır; Çelik yay halkası çıkıntıları, borunun yüzeyini düzeltir ve tersini önler. Ek astar, kilitleme yayının kenara çok yakın hareket etmesine izin vermez.

sorunlar

Ne yazık ki, bölmeli halka tasarımı sayesinde, metal-plastik bir bütün olarak son derece güvenilmez malzeme için bir ün kazandı. Sebebi nedir? Sıcak su temini veya ısıtma işlemi sırasında bir dizi ısıtma ve soğutma döngüsünün akmaya başlamasından dolayı.

İlginç bir şekilde, bu sorunun basma parçaları pratikte yoksundur. Push-fit bağlantı parçaları hakkında hala yeterli veri yoktur, bu nedenle herhangi bir sonuç çıkarmak için henüz çok erken.

Peki sorun ne? Bağlantılar neden akıyor?

Ve montaj sırasında borunun ve yıkanmamış boşlukların ovalitesinin ihlali nedeniyle halka contaları yırtıp çıkarır. Sonuç olarak, bölünmüş bir halka ile sıkıldıktan sonra, sıkışma sadece ısıtma ve sabit basınç sırasında deforme olan polietilenin iç tabakası ile sağlanır. Soğuduktan sonra suyun aktığı boşluklar ortaya çıkar.

Dikkat - tüm bağlantılar akmaz. Sadece lastik contanın kırıldığı yerler.

Neden bu saldırıya basmak atladı?

İki sebebi var.

1. Onların bağlantı parçaları biraz farklı düzenlenmiştir. Halkalar ile oluklar daha derin ve daha yerinden oynarlar.
2. Etkileyici miktarda sıkma pensesi geçirdikten sonra, yükleyicinin kalibratöre kaydetme olasılığı yoktur. Aynı zamanda, sıkıştırma eklemleri takarken, bıçak genellikle bir demir testeresi ile değiştirilir ve döşemeler prensip olarak çıkarılmaz.

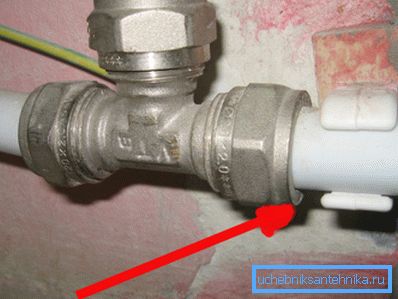

Peki sıcak su, başlık somununun altından akıyorsa ne yapmalı?

• Somunu sökün ve bağlantıyı sökün.
• Boru ucunu yeniden ayarlayın ve kalibre edin.
• O-ringleri düzeltin veya değiştirin.
• Toparlandı.

Sonuç

Bazı tip sıhhi ekipmanların cihazına yapılacak gezimizin okuyucuya faydalı olacağını umuyoruz. Metal plastik borular için hangi bağlantı parçalarına karar vermeniz daha iyidir (ayrıca, PVC boruların takılması ile ilgili makaleyi okuyun: iletişimi sağlamak için ekonomik bir seçenek).

Her zamanki gibi, bu makaledeki ekli videoda ek tematik bilgi bulabilirsiniz. İyi şanslar!
