Metal plastik boruların muhtemel boyutları ve özellikleri

22-06-2018
Borular

Metal borular, sıhhi tesisatta yaygın olarak kullanılmaktadır. Yardımları ile su temini, ısıtma ve kanalizasyon boru hatları döşenir. Bu makalede tartışacağımız çeşitli çaplarda ürünler kullanır.

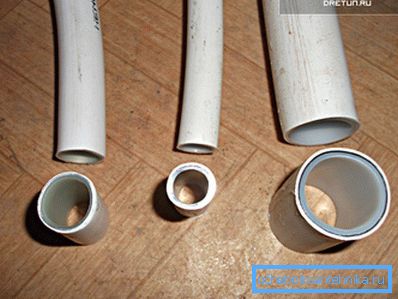

Farklı çaplarda metal borular

Genel hükümler

Bir başlangıç ​​için, söz konusu ürünlerin yapısına ve karakteristik özelliklerine bir göz atalım.

yapı

Metal boru kesitinde 20 mm

Söz konusu ürünün yapısı basittir:

  1. İç polimer tabakası sıvı ile temas halinde.
  2. Yapışkan tabaka.
  3. Alüminyum, boruya gerekli sertliği ve sağlamlığı verir.
  4. Yine yapışkan tabaka.
  5. Dış çevre ile alüminyumun temas etmesini önleyen dış polimer tabakası.

Böyle bir yapı, metal-plastik boruları özel konut ve apartmanların mühendislik sistemlerini kurarken bu kadar popüler kılan birkaç önemli avantajı garanti eder.

haysiyet

Metal boruların özelliklerini göz önünde bulundurun:

  • Aşındırıcı süreçlere karşı dayanıklılık. Su ile sürekli temas halinde olan ürünler için önemli olan şey.
  • İç kaplamanın pürüzsüzlüğü nedeniyle yüksek geçirgenlik.

İpucu: plastik bölümlerin metale bağlanması durumunda, derz alanında özel filtreler kurulması tercih edilir. Bu, boru hattının eski kısmından yeni olana kadar pas ve diğer kalıntıları önleyecektir.

  • Kabul edilebilir mukavemet özellikleri, geleneksel polipropilen veya polietilen modellerine sahip olanlardan çok daha üstün.
  • Isıtma sistemindeki plastik boruların serbest kullanımını sağlayan yüksek sıcaklıklara dayanıklılık. Örneğin, polietilen modeller, düşük sıcaklık eşiğinden dolayı bu gibi amaçlarla kategorik olarak uygun değildir.

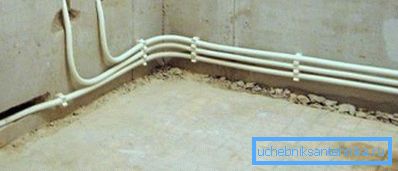

Isıtma sisteminin metal plastik boru hattının fotoğrafı
  • Uygun fiyat. Üretim sürecindeki plastik parçaların bile kullanımı, ürünlerin maliyetini önemli ölçüde azaltabilir.
  • Hafif. Basit ekleri kısıtlamanıza izin verir ve binanın temeline ek yük yüklemez.
  • Ekolojik saflık. Gerekli tüm sıhhi standartlara uygundur.
  • Kullanımı kolay, kendiniz yapın. Metal plastik boruların kesilmesi ve derzlerinin montajı için özel bir beceriye sahip olmak gerekli değildir.

İpucu: metal boru yapımı için özel bir alet - tuşa basılması önerilir. Bununla birlikte, süreç çok daha kolay ve daha hızlı olacaktır.

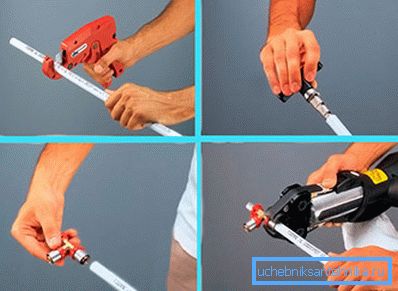

Basma tuşunu kullanarak bağlantıyı gerçekleştirecek grafik talimatları
  • Uzun hizmet ömrü, tüm operasyon kurallarına uyulmasına bağlı olarak on yıllardır numaralandırılması.

boyutlar

Su temin sistemlerinde, 15 ila 50 mm arasında büyüklükteki numuneler çoğunlukla kullanılır, ancak kanalizasyon için, 32 ila 150 mm arasında, dikkate alınan ürünlerin çapları oldukça çeşitlidir. Ancak plastik boruların işaretlemesi genellikle inç cinsinden yapılır, bu yüzden bu alışılmadık ölçü ölçüsüne bir bakalım.

İpucu: Boruları seçerken, “DU” - “nominal çap” olarak iki harfle gösterilen iç çapın dikkate alınması önerilir. Dış duvarların kalınlığındaki farklılıklar nedeniyle çok aldatıcı olabilir.

inç

Kesin olması için 1 inç = 25,4 mm. Pratikte borularda aşağıdaki ilişki doğrudur:

inç milimetre
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Bu nedenle, özel bir mağazadaki bir tesisatçı veya satıcı, çapı bir saniye veya üç dördüncü olarak tanımlayacağından şaşmayın. Boyutu metrik sisteme çevirin ve gezinmek daha kolay olacaktır.

Farklı boyuttaki bölümleri bağlamak için özel bir kalibratör kullanılır.

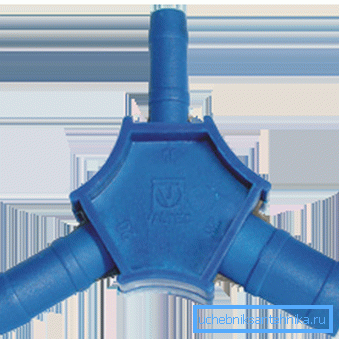

Metal borular için polimer ölçüsü

Farklı çaplar için teknik parametreler

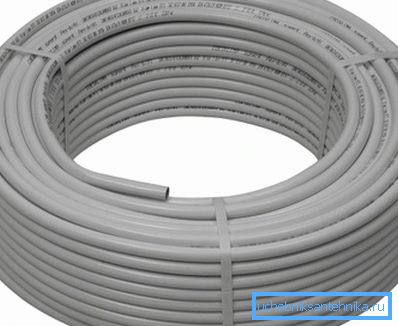

Metal boru MP 16x2 mm 1 m bir bobin içine yuvarlandı

Enine kesit değişikliği, ürünlerin parametrelerini farklı şekillerde etkiler:

parametre anlam
Bölüm, cm 1.6 2 2.6 3.2 4
Gördün mü 1.2 1.6 2 2.6 3.3
Katman genişliği oluşturan, cm 0.2 0.2 0.3 0.3 0.35
100 cm kg kütle kesim uzunluğu 0115 0.17 0.3 0,37 0.43
Bir metre hacmi, l 0.113 0201 0.314 0.531 0.855
10 bar basınçta izin verilen ısıtma, yaklaşıkC 0'dan 95'e
25 bar basınçta izin verilen ısıtma, yaklaşıkC 0 ile 25 arasında
Sıcaklık sınırı yaklaşıkC 135
Maksimum ısıtma sırasında basınca dayanıklı limit, çubuk 10
Yirmi santigrat dereceye kadar ısıtma sırasında tahribat basıncı, bar 94 87 88 76 67
Pürüzsüzlük indeksi 0069
Isı yalıtım katsayısı, W / m? K 0.431
Mukavemet göstergesi boyutlandırma, N / 10 mm 71
Alüminyum kaynağın dayanım göstergesi, N / mm2 58
20'ye ısıtıldığında deformasyon olmaz yaklaşıkAltmış dakika C, MPa 5.7 5.09 5.42 5.11 4.83
95 ° C'ye ısıtıldığında deformasyon olmaz yaklaşıkAltmış dakika C, MPa 3,29 3.02 3.17 3.02 2.94
95 ° C'ye ısıtıldığında deformasyon olmaz yaklaşıkC yüz saat, MPa 2.92 2.68 2.82 2.69 2,61
95 ° C'ye ısıtıldığında deformasyon olmaz yaklaşıkBin saat boyunca C, MPa 2.56 2.35 2.51 2.43 2.3
Enine yırtılma direnci, N 2870 3040 3250 3420 3560
Tüm operasyonel standartlara, yıllara uyum açısından dayanıklılık Yarım yüzyıl
Kolları olan en küçük bükme yarıçapı, cm 8 10 11 16 55
Özel ekipman kullanımı ile en küçük bükme yarıçapı, cm 4.5 6 9.5 12.5 18
Metal boru 32 mm elli yıl kadar sürecek

Gördüğünüz gibi, birçok özellik herhangi bir boyutta ortak kalır ve bazıları radikal olarak değişir. Örneğin, hizmet ömrü, tabakaların bağlanma mukavemeti ve termal iletkenlik katsayısı, kalın numunelerdeki ince numuneler için aynıdır.

Ancak bükülme yarıçapı ve deformasyonlara karşı direnç, farklı bölümlerde zaten önemli ölçüde farklıdır: 16 mm'lik bir metal plastik boru, en büyük yüklere dayanabilir.

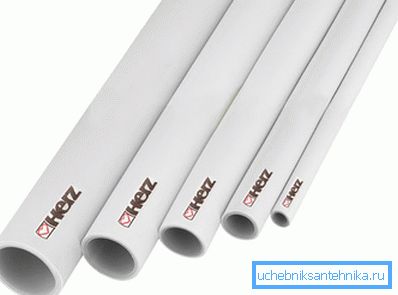

16 mm'lik bir metalplastik borunun teknik özellikleri en iyi mukavemet göstergelerine sahiptir.

Sonuç

Alüminyum ve polimer boruları, metal ve plastik ürünlerin birçok olumlu yönünü bir araya getirerek, dezavantajlarını ortadan kaldırır. Bu nedenle, çeşitli boru hatlarının düzenlemesinde yaygın olarak kullanılmaktadır ve bu da çeşitli çaplara ihtiyaç duymaktadır.

Farklı çaplarda örnekler

Bölümlerin boyutları inç cinsinden ölçülür ve genellikle bir saniyeden altıya kadar değişir. Bu farkın, yukarıda detaylı olarak tarif ettiğimiz ürünlerin teknik özellikleri üzerinde de etkisi vardır. Bu makaledeki video, doğrudan incelenen materyallerle ilgili ek bilgiler sağlayacaktır.
