Npvh boru: düzenleyici belgeler ve uygulama özellikleri

GOST R 51613-2000'e göre boru NPVH ne olmalıdır? Bu borular nerede kullanılır? Nasıl monte edilirler? Malzemenin kurulum sırasında dikkate alınması gereken herhangi bir özelliği var mı? Cevap bulmaya çalışalım.

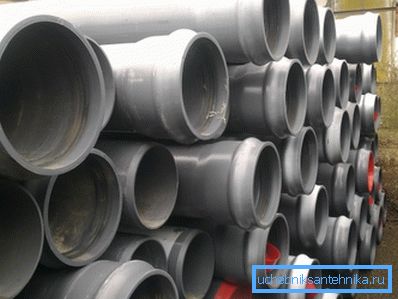

Bir fotoğraftaki borular GOST P 51613-2000'in gereksinimlerine göre yapılır.

GOST okuyoruz

Sürpriz sürpriz

Biz sıhhi tesisat armatürleri yüklerken, NPVH (plastikleştirilmemiş polivinil klorür) boruları esas olarak kanalizasyon boruları olarak kullanılır gerçeğine alışıktır. Aynı zamanda, iç ve dış olan kanalizasyon sistemi çoğunlukla kendiliğinden akıyor.

Düzenleyici belgelerin incelenmesi bize beklenmedik bir keşif getirecektir: GOST R 51613-2000, PVC boruların üretildiği tek eyalet standardıdır. Ayrıca, ona uygun olarak imal edilen herhangi bir boru bir basınç borusudur.

Bu arada, elbette, serbest akışlı kanalizasyon döşenirken basınçlı boruların kullanımında herhangi bir engel yoktur. Potansiyel bir müşteriyi veya alıcıyı karıştırabilecek tek şey, duvarların aşırı kalınlığı ve buna bağlı olarak en mütevazi fiyat değildir.

Gereksinim

Standart tarafından formüle edilen uygulama alanı oldukça belirsiz: ürünler, içme suyu ve diğer sıvı ve gaz içeren maddeler dahil olmak üzere su taşımak için tasarlanmıştır. Açıkçası, kanalizasyon döşerken boruların kullanımında herhangi bir engel yoktur.

Peki, PVC boru karşılamak hangi kuralları uydurmalı?

  • Çalışma sıcaklığı aralığı sadece 0 ila +45 derece arasındadır. Dur, karışıklık çoktan başladı. O zaman neden bir boru deposu çok daha geniş bir sıcaklık aralığına sahip? Anahtar kelime - basınç başlığı. Artırılmış basınçla, plastik ısıtıldığında soğuk ve süneklikte daha kırılgan hale gelir.
  • Boru üretimi için aşağıdaki seçenekler:
  • Soketsiz.
  • Yapışkan yapıştırma için bir soket.
  • Lastik halka contasının altında bir zil. Serbest akışlı kanalizasyon kanalizasyon sistemlerinin montajında, kural olarak, bu tür bir bağlantı yöntemi kullanılmaktadır.

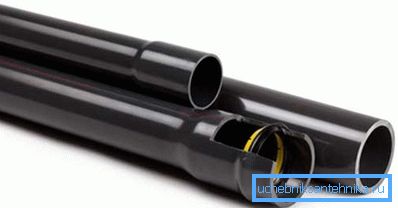

Her üç tür de resimde yer almaktadır.
  • Standart tarafından belirtilen nominal çap, 10 - 315 mm arasında, duvar kalınlığı 1.5 - 23.2 mm arasında olabilir. Her standart boyut, çeşitli SDR varyantlarına (standart boyutlu ilişki) karşılık gelir. SDR ne kadar küçükse (payda bir çapa ve paydadaki bir duvar kalınlığına sahip bir fraksiyon olarak hesaplanır), deşarj borusunun çalışma basıncı artar.

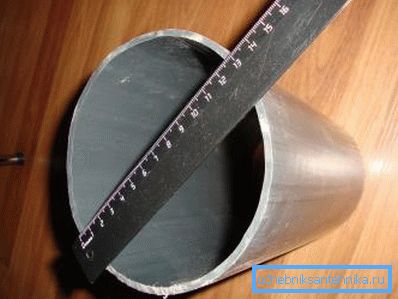

SDR, boru çapının duvar kalınlığına oranıdır.

Nominal çap 110 mm olan kanalizasyon sistemi için en yüksek çalışma basıncını duvar kalınlığı ve SDR üzerine maksimum çalışma basıncına bağlıyoruz:

Duvar kalınlığı mm SDR MOP (maksimum çalışma basıncı), MPa
2.7 41 0.63
3.4 33 0.8
4.2 26 1.0
5.3 21 1.25
6.6 17 1.6
8.1 13.6 2.0
  • Ürünler en az 4 ve 12 metreden uzun olmayan uzunluklarda üretilmiştir.

Bu arada: müşteri ile anlaşıldığı gibi, uzunluk azaltılabilir veya (ulaşım sorunu çözülürse) artırılır.

PVC-U kanalizasyon boruları ve diğer PVC borular nasıl işaretlenir?

Atama şunları içermelidir:

  1. Kelime trompet;
  2. Üretildiği malzeme (polivinil klorid için PVC-100, 10 MPa'lık boru duvarlarında maksimum stres için tasarlanmış ve 12.5 MPa için PVC-125 125);
  3. Soket tipi (yokluğunda - belirtilmemiş);
  4. SDR;
  5. çizgi;
  6. Nominal çap;
  7. Duvar kalınlığı;
  8. Randevu (içme veya teknik);
  9. Standardın adı.

Böylece, GOST R 51613-2000 içen NPVH 125 R SDR17 225x13.4 işaretli boru, 12,5 MPa duvarlarda maksimum stres için tasarlanmış bir üründür; lastik contanın altında bir çan ile donatılmış; çapın cidar kalınlığına 17, 225 çapına ve 13.4 mm et kalınlığına sahip olduğu; içme suyu için amaçlanmıştır.

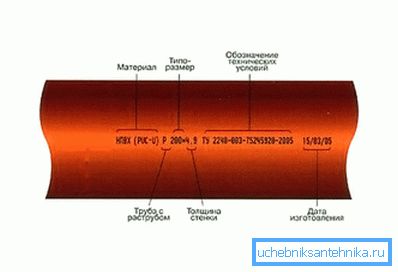

Teknik özelliklere göre üretilen ürünler benzer işaretlere sahiptir.

Özel özellikler

PVC boru ve fitingler kullanarak kanalizasyonunuzu kendi ellerinizle döşerken nelere dikkat edilmelidir?

PVC oldukça kırılgan bir malzemedir. Borular, gerginlik ve kıvrımlarla kurulmamalıdır; iş sürecinde güçlü darbeler de kabul edilemez.

Dökme demirden farklı olarak PVC, sesi atlar ve hatta güçlendirir. Tuvaletten suları komşuların üstüne boşaltmak, gece sessizliğinde iyi duyulacaktır. Problemin bir kısmı sessiz kanalizasyon sisteminde çözülmüştür: Çok katmanlı yapı ve artan duvar kalınlığı gürültüyü iyice söndürür.

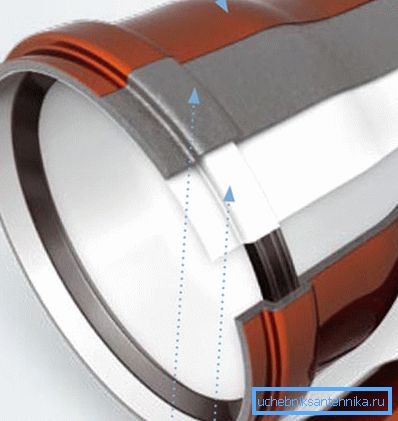

Kalın üç katmanlı duvarlar, sesin yayılmasını önler.

Kendi kendine akan kanalizasyonlarda bile yüksek sıcaklıklara dayanıklılık sınırlıdır. Sert kışlarda radyatörlerin yıkanması sırasında, soğutma sıvısının sıcaklığı SNiP 95C tarafından öngörülen maksimum değere ulaştığında, radyatörden suyun plastik kanalizasyon yükselticisine boşaltılmaması daha iyidir.

İpucu: Artık sıfırlamak için hiçbir yeriniz yoksa, basit bir hile yardımcı olacaktır. Jeti banyoya yönlendirin ve soğuk suyu açın. Kanalizasyon sistemine düşen karışım güvenli bir sıcaklığa sahip olacaktır.

PVC için sıhhi tesisat sabitleyicisine başka ne tavsiye edersiniz?

  • Yükseltici yerleştirilirken, borular ve dengeleme boruları boyun altında bilezikleri ile sabitlenmelidir.. Alternatif olarak soketi tavana yapıştırmaktır.

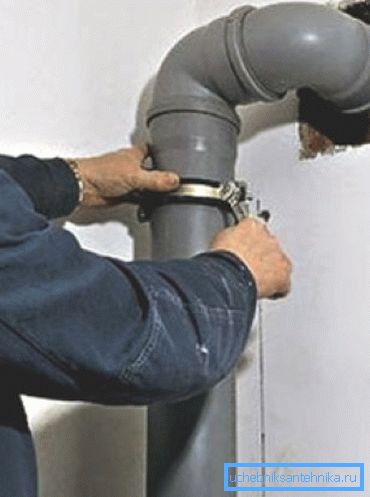

Kelepçe soketi, kendi ağırlığı altında yer değiştirmesini önleyerek sabitler.
  • Soket bağlantılarını monte ederken, sızdırmazlık maddesinin önündeki soketin iç yüzeyine bir silikon dolgu macunu sürmek gerekir.. Bu talimat, kauçuğun zamanla kurduğu ve esnekliğini yitirdiği gerçeğiyle ilgilidir; sızdırmazlık maddesi sızıntıları önler.
  • Yatay kesitler, 10 mm'den fazla olmayan bir adım ile süspansiyonlar veya kelepçelerle sabitlenir: 50 mm'lik bir boru için 50 cm, vb.. Daha büyük bir adımla, boru 2-3 yıl içinde sarkabilir ve karşı eğimli bölümler oluşturabilir.
  • Kesim plastiği herhangi bir kesme çarkı ile demir testeresi veya taşlama makinesiyle daha iyidir. Büyük dişleri olan bir demir testeresi pürüzlü çapaklar bırakacak ve dikkatsizce kesme kenarını bölebilir.
  • Yuvaya sokulmuş bir boruyu sokmadan önce, pahı içten ve dıştan çıkardığınızdan emin olun.. Bu, montaj için gerekli çabayı azaltacak ve gelecekte tıkanıklığı önleyecektir.

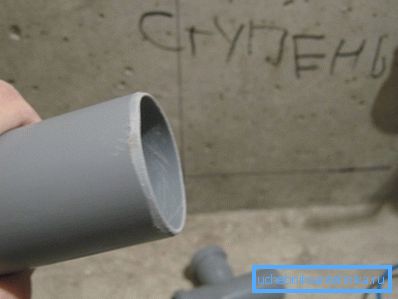

Sökülen bir pah, eklemin montajını kolaylaştıracaktır.

Sonuç

Tavsiyelerin, okuyucuya sıhhi ekipmanın seçiminde ve kurulumunda yardımcı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek bilgi bulunabilir. İyi şanslar!
