Oluklu boru nedir: en popüler çeşitlerin özellikleri

Üretim, sanayi, inşaat ve çeşitli evsel amaçlar için, iki katmanlı broşlu bir oluklu boru veya bu tip yapısal hortumların başka bir tipi kullanılır. Uygulamasını belirleyen teknik şartlara bağlı olarak malzeme (plastik, kauçuk, metal), nitel bileşimi ve boyutları (uzunluk, çap) değişecektir. Daha fazlası hakkında daha fazla bilgi vereceğiz.

Oluklu ürünler

Not. Boru büyük ve olukludur - GOST malzemeye bağlıdır - evrensel bir cihazdır. Burada bir polimer kabuk ve / veya takviye elemanları ile tek katmanlı veya iki katmanlı bir duvar mümkündür.

• İletişim kablolarını germek ve gazların ve sıvıların taşınmasına ihtiyaç duyduğunuz yanıcı yapılar için, siyah veya paslanmaz çelikten imal edilebilen sık sık oluklu çelik boru kullanılır. Yüzeyin konfigürasyonu (olukların şekli, halkaların çapı, çap) çok farklı olabilir, ancak aynı zamanda bu göstergeler kaliteyi etkilemeyecek, ancak sadece bir veya bir başka üretim tesisine ait olduklarını gösterecektir. Bu tip ürünler All-Union standardı OST 35-22-83'e göre üretilmektedir.

• Çoğu durumda, sıvıları pompalamak için oluklu bir lastik boru kullanılır, ancak aynı zamanda tohum ve boru hatlarına (TU RB 00149438.091-99 kullanılarak), çeşitli boyutlardaki kaplinlere ve nozullara da hizmet edebilir. Bu tür bir kauçuk ürün, genellikle, teknik yeterliliklerini önemli ölçüde arttıran çelik bir sarmal ile takviye edilir, çünkü sertlik, emme veya basınçta çalışırken şiddetli mekanik yüklere dayanabilmeyi mümkün kılar. Bu tip ürünler GOST 5398-76'ya göre yapılmıştır.

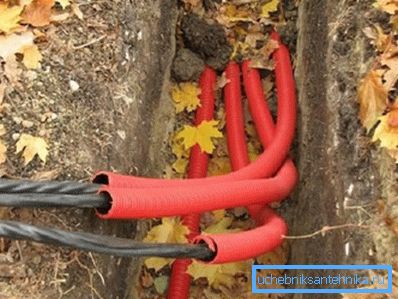

• Kural olarak, oluklu plastik boru çeşitli iletişim için esnek bir kablo kanalı olarak kullanılabilir, aynı zamanda lavabolar, küvetler, lavabolar, duş kabinleri, klozetler ve benzeri sifonlar için kanalizasyon bağlantıları da kullanılabilir.

Üretimi için, PVC (polivinil klorür), HDPE (düşük basınçlı polietilen), LDPE (yüksek basınçlı polietilen) veya bu modifikasyonların her ikisi de aynı anda kullanılır (iki katman). Ayrıca, sıhhi amaçlar için çelik halkalar veya spiraller ile takviye edilebilir. Bu tip ürünler GOST 17675-87'ye göre üretilmektedir.

Malzemelerin gözden geçirilmesi

çelik

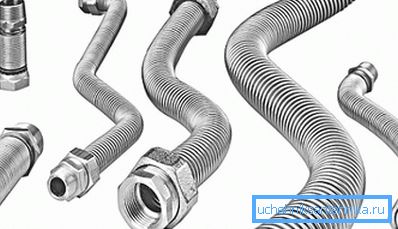

Şu anda, Kore ondüle yanmaz paslanmaz çelik boru inşaat pazarında lider konumunu koruyor, ancak 20. yüzyılda Japon üreticileri ilk kez üretmeye başladı. Ama kullanım coğrafyasından bahsedersek, neredeyse tüm dünyayı kapsar. Bu tür ürünlerin popülerliği ve yüksek fiyatı, yüksek alaşımlı çelikten yapılmalarından dolayı şaşırtıcı değildir.

Paslanmaz çeliğin korozyona ve oksidasyona duyarlı olmadığı göz önüne alındığında, bu tür ürünler koruyucu bakım gerektirmediğinden, hizmet ömürleri neredeyse sınırsızdır. Bu kalite paslanmaz çelik ondülasyonu kapalı bir şekilde kullanmanıza izin verir, yani kaplamanın altına (alçıpan, duvar lambri) döşemek, betonla doldurmak ve macunla yapıştırmak.

Böyle bir boru, telafi edici kuplajlar gerektirmez, çünkü sıcaklık deformasyonu, ürünün kendi yapısı tarafından söndürülür ve donma durumunda, açık alevle bile ısıtılabilir. Çeşitli tortuların iç duvarlarına sıvı taşınırken ve algler gibi organik oluşumlar meydana geldiğinde, burada ek temizlik gerekli değildir.

Bazen bu hortumlar, dekorasyon için daha çok kullanılan bir polietilen kaplamaya, örneğin soğuk suya, mavi bir kaplamaya ve sıcak suya - kırmızıya sahiptir.

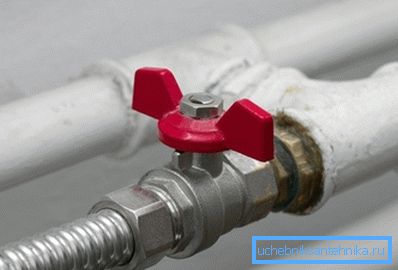

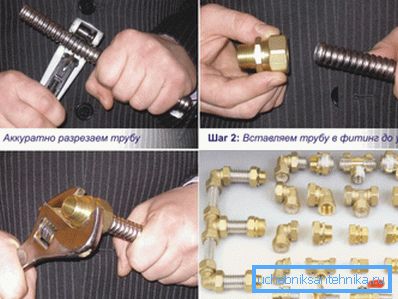

Oluklu çelik hortumlar, aynı zamanda sıkıştırma mekanizmaları da olan özel pirinç rakorlar kullanılarak, çeşitli mekanizma ve aygıtların yanı sıra, birbirlerine bağlanır (sıkıştırma, lastik veya payandalarla sağlanan paronitik contalarla oluşturulur).

Burada kurulum için özel aletler yoktur - ustalar genellikle bir anahtar veya gaz anahtarıyla ve bazen de bir anahtarla yönetir.

Not. Çok uzun zaman önce, gaz tesisatı kurulumu için çelik hortum kullanılmaya başlandı. Bu hortumlar lastikten çok daha güvenilirdir - sistemde olabilecek herhangi bir basınca dayanabilir, patlama olmaz ve zamanla çatlamazlar.

kauçuk

Bu hortumlara kauçuk denilen gerçeğine rağmen, aslında çok katmanlı bir kompozit kauçuk teknik ürünüdür. Saf kauçuk manşonlar mekanik olarak kırılgandır ve tohum ve tutam hatları haricinde kullanılır. Günlük hayatta yangın ve kanalizasyon kamyonları (varil) üzerinde bu tip bir takviyeli hortum görebilirsiniz.

GOST 5398-76'ya göre hortumların sınıflandırması tabloda verilmiştir:

  Not. Birinci grup, 0.08 MPa'ya kadar negatif basınçla emiş hortumları içerir ve 2. grup, 1.2 MPa'ya kadar olan olası bir basınçla basınç emişini içerir. Tekstil çerçeveli farklı kauçuk hortumlar -50 ° C daha düşük sıcaklık eşiği olan herhangi bir ısıda (tropikal iklimde) kullanılabilir? C.

Bu tip bir lastik satın alırken, kabartma veya silinmez boya kullanılarak uzunlamasına bir şerit şeklinde uygulanması zorunlu olan işaretlemenin varlığına dikkat edin (bu, kullanım için aynı talimattır). Orada gördüğünüz semboller, sınıf, grup, iç çap, nominal basınç ve iklimsel kullanım olasılığını gösterir.

Örneğin, B (A) - 1 - 25 - 10 - T - GOST 5398-76 işaretlemesi, antistatik manşonun, -10 ° C'lik bir alt sınırda tropik iklimde 1.0 MPa'lık bir çalışma basıncı ile yakıt pompalamak için tasarlandığını gösterir.

Resimde, aşağıdaki unsurlardan oluşan çok tabakalı bir kauçuk manşonun yapımını görüyorsunuz:

1. Tekstil örgüsü;
2. Kauçuk tabaka;
3. Metal spiral;
4. Kauçuk tabaka;
5. Tekstil örgüsü;
6. Ekstra tekstil veya kauçuk tabaka.

B sınıfı, P ve KSH hortumları için, dış tabaka kauçuktan yapılır ve bu tür manşonların uçlarında genellikle geçiş borularına ve sert boru hatlarına bağlantı sağlayan çerçevesiz yumuşak manşetler bulunur. Bu tür kauçuk teknik ürünlerin depolanması, herhangi bir tipteki ısıtma cihazlarından en az bir metre mesafede -25 ° C ile +35 ° C arasındaki sıcaklıklarda gerçekleştirilmelidir.

polimerler

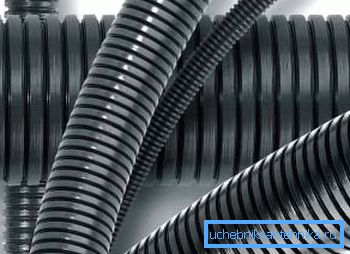

Kablo ve kablolu haberleşmeyi zorlu çalışma koşullarında korumak için, darbeler sırasında ve -40 ?C'den +105 ?C'ye kadar olan sıcaklıklarda ve +150 ?C'lik kısa bir süre boyunca esneklik ve mekanik mukavemeti koruyabilen poliamid ondülasyonu kullanılır.

20m derinliğe kadar dalış yaparken, benzersiz sıkıştırma aksesuarları, kurulumun yanı sıra güvenilir sızdırmazlık sağlar. Ayrıca, poliamid duvarları, benzin, dizel yakıt, kerosen ve yağlar gibi çeşitli petrol ürünlerinden gelen kabloları korur, bunlar ultraviyole radyasyona karşı dayanıklıdır ve titreşim yüklerine cevap vermezler.

Ürün yelpazesi

GOST 287-79'a göre, bu tip poliamid borular iki tip olabilir - PV-2 ve PV-0.

• İlk seçenek daha yüksek darbe direncine sahiptir ve kablo ekipmanlarının yangın güvenliği gereksinimlerini arttırmadığı endüstriyel ekipman, televizyon ve elektrik iletişimi, iletişim sistemleri kurulumu için kullanılabilir.
• İkinci seçenek Daha düşük mekanik dayanıma sahiptir ve aynı amaçlar için kullanılır, ancak belirli yangın güvenliği gereksinimleriyle. Evde kendi elleriyle monte edildiğinde elektrik ve haberleşme iletişimi için kullanılan PV-0 olması dikkat çekicidir.

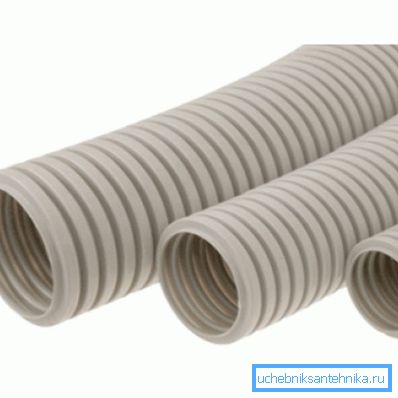

Polivinil klorür boruları aynı malzemeden üretilir ve televizyon ve radyo iletişimi, güç şebekeleri ve iletişim için kablo kanalları olarak kullanılır. Aynı zamanda, alçıpanlar ve duvar panelleri gibi bir çerçeve kaplamanın altında aynı ağları maskelemek için evde başarılı bir şekilde kullanılmaktadırlar (fiyat oldukça uygundur), ancak betonla birlikte dökülmez veya bir macun ile kaplanmazlar.

İpucu! Gizli içeriği ultraviyole radyasyona maruz kalmaktan korumak gerekiyorsa, siyahta bir ondülasyon seçin.

Problu oluklu boru, sadece tavana kabloların bağlanmasına izin vermekle kalmaz, aynı zamanda içeriğin demontajı / sökülmesiyle ilgili onarım çalışmaları da yapan, asma tavan tipinin çerçeve kaplaması için çok uygundur. Bir prob ile PVC oluk, düşük ve yüksek sıcaklıklara (ortalama -40 ?C'den +40 ?C'ye) yeterince dirençlidir ve petrol ürünleri ile yakıt ve yağlayıcı kategorisinden temasa tepki göstermez.

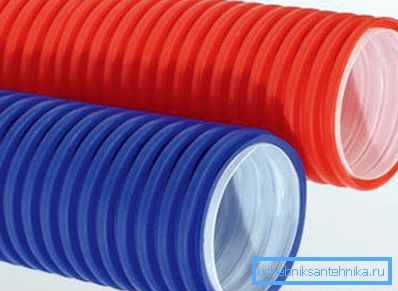

Çoğunlukla çeşitli kablo haberleşmesi için kombine polietilenden yapılmış oluklu çift boru kullanılır, yani katmanların farklı özellikleri vardır.

Bunlar HDPE (HDPE) - düşük basınçlı polietilen ve LDPE (LDPE) - yüksek basınçlı polietilendir (karıştırmayın - polipropilen boru bu ürünlerle bir ilişkisi yoktur!).

• Üst katman PND'den oluşur ve dokunuşa tanımlamak için yeterince kolaydır.. Cesur ve kırılganlığı yoktur, ancak şoklara karşı dayanıklıdır, petrol ürünlerine yakıt ve yağlayıcı kategorisinden tepki göstermez ve mükemmel bir dielektriktir.
• İçinde bir LDPE tabakası var - çoğunlukla beyaz renklidir, çok düzgün bir yüzeye sahiptir ve iyi bir esnekliğe sahiptir.. Tüm bunlara, PND ile aynı olumlu özellikleri ekleyebilirsiniz.

Not. Ayrıca, orta basınçlı polietilenin (PSD) de üretildiği, ancak HDPE olarak adlandırıldığı ve pratik olarak oluklu ürünlerin üretiminde kullanılmadığı belirtilmelidir.

Sonuç

Her neyse, polyamid, polietilen, kauçuk, çelik veya bu malzemelerin bir arada üretilen oluklu boru günlük hayatımıza sıkıca girmiştir. Ve bunu fark etmese bile - her durumda, böyle bir cihazın kullanıldığı medeniyetin çeşitli faydalarını kullanırsınız.

Bu makaledeki tematik videoda, tartışılan konu hakkında ek bilgi bulabilirsiniz, ayrıca sizin için de yararlı olacaktır.
