Özel bir evde zorla dolaşan ısıtma sistemi: problemler ve

Kendi elinizle zorla dolaşan bir ısıtma sistemi nasıl kurulur? İşin farklı aşamalarında hangi sorular ve sorunlar ortaya çıkabilir? Gerekli kapasiteye ve optimum çapta boruya sahip bir pompa nasıl seçilir? Yazımızda bu soruları cevaplamaya çalışacağız.

Boru ve radyatör seçenekleri

Malzemeler, piller ve boru hattı boyutları seçerek başlarız.

malzemeler

Zorlanmış sirkülasyonlu su ısıtma, merkezi şebeke ile hiçbir şekilde bağlantılı olmayan otonom bir devre anlamına gelir.

Açıklığa kavuşturulmalıdır: genellikle devre suyla doldurmak için bir jumper ile soğuk su sistemine bağlanır. Ancak, soğutma sıvısı doldurulduktan sonra jumper güvenli bir şekilde kapatılır.

Eğer öyleyse - ısıtma parametreleri en savunmasız modern malzemeler için bile tahmin edilebilir, istikrarlı ve güvenlidir:

• Devredeki basınç 1,5-2,5 kgf / cm2 aralığında tutulur.
• Tedarik ve dönüş boru hatlarının tipik sıcaklıkları 70/50 C'dir.

Isıtma sistemi için en iyi seçim, alüminyum folyo ile güçlendirilmiş polipropilendir. Güçlendirme, mukavemet değerlerinden çok fazla değil, fakat ısınma sırasında polipropilenin yüksek lineer genleşme katsayısını telafi ettiği için. (Ayrıca bakınız Polipropilen Tüpler: Özellikler.)

Isıtma cihazı, amacımız için optimum, - bir alüminyum bölüm radyatör.

Nedenleri?

• Herhangi bir oda tasarımı ile tutarlı, iyi bir görünüm.

• Uygun fiyat (bölüm başına 300 ruble).
• Yüksek ısı yayılımı (500 mm çapında merkezleme mesafesi ile bölüm başına yaklaşık 200 watt).

boyutlar

Herhangi bir tipteki boruların iç çapının makul minimum değeri:

Lütfen dikkat: Polipropilen, iç çaptan yaklaşık 5-7 mm daha büyük olan bir dış çapla işaretlenmiştir. Belirtilen iç çaplar 20, 25 ve 32 mm boyutlarına karşılık gelir.

pompa

seçim

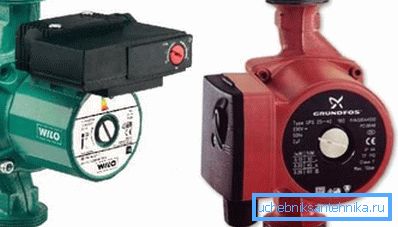

Zorla sirkülasyonlu bir ısıtma sistemi için pompa ne olmalıdır? Açık seçim ıslak rotorlu, düşük hızlı ve izin verilebilir performans ayarına sahip bir cihazdır (adım veya pürüzsüz). (Ayrıca bakınız Tek borulu ısıtma sistemi: özellikler.)

Herhangi bir pompanın ana iki parametresi, bunun yarattığı basınç ve bu basınca karşılık gelen devrenin hidrolik direnci ile performansıdır.

Hangi değerler durdurulmalıdır?

1. Makul uzunlukta bir devrenin maksimum hidrolik direnci - 1-2 metre. Buna göre, özel bir ev için (eğer tabii ki, uluslararası konferanslara ev sahipliği yapacak bir saray inşa etmiyorsanız), tüm ünlü üreticilerin genç cihazlarına özgü 4 metrelik bir basınç yeterlidir.
2. Kapasite, devre içerisindeki tüm soğutucu sıvının pompadan yaklaşık 20 dakika içinde geçeceği şekilde seçilir. (yani, saatte metreküp cinsinden pompa kapasitesi, soğutucu akışkanın hacminin üç katıdır).

Performansı hesaplamak için, kazan veya devre bölümünün ısı çıkışına bağlı alternatif bir şema da vardır.

G = Q / (1.163 * Dt) formundaki bir formülü azaltır:

• G - saatte metreküp cinsinden istenen performans.
• Q, kilowatt'ta kazanın veya devrenin ısı çıkışıdır.
• 1.163 - suyun ortalama ısı kapasitesi.
• Dt akış ve dönüş borusu arasındaki delta sıcaklığıdır. 70/50 standart değerlerde hesaplanması kolaydır, 20'ye eşittir.

Böylece, 36 kW'lık bir kazan gücü ile, makul minimum performans 36 / (1.163 * 20) = 1.55 m3 / saat olacaktır.

montaj

Evinizin zorla ısıtılmasında elinizle bir pompa nasıl kurulur?

Genel olarak burada çok fazla kural yok.

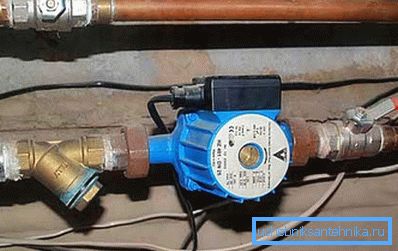

• Islak bir rotor pompası, kesinlikle yatay bir şaft pozisyonuna monte edilir.

• Motorun soğutulması ve yatakların yağlanması işlevi soğutucuya yerleştirildiğinden, pompa kaliteye çok hassastır. Buradan - daha acil bir öneri: zorla sirkülasyonlu bir ısıtma devresi, pompanın hemen önüne monte edilen bir karteri (en basit versiyonda - kaba bir filtre) içermelidir.
• Pompa ve filtre, haznenin geri kalanından, karterin temizlenmesine ya da pompanın en az ısı transfer ortamı kaybıyla uzaklaştırılmasına olanak veren bir çift valf ile kesilir.
• Pompa, doğal dolaşımla periyodik olarak çalışan bir devrede kurulduğunda, doldurma çapına eşit bir çapa sahip bir baypas, bağlantı elemanları arasında pompaya bırakılır. Baypas, bir bilyeli çek valf veya valf ile donatılmıştır.

Ek ekipman

Çamur pompasına ek olarak, zorunlu ısıtma sistemi şunları içermelidir:

1. Genleşme tankı Türbülansın olmadığı konturun herhangi bir noktasına yerleştirilir. Tankın hacmi, devrenin hacminin yaklaşık% 10'una eşit olmalıdır.

1. Genleşme tankı taşırken boru kopmasını önlemek için basınç tahliye valfi.
2. Basınç kontrolü için basınç göstergesi.
3. Otomatik hava girişi.
4. Devrenin üst noktalarındaki hava tahliyesi (Mayevsky vinçleri veya konvansiyonel vanalar) (daha düşük bir bağlantıya sahip radyatörlerin trafik sıkışıklıkları dahil).

şemaları

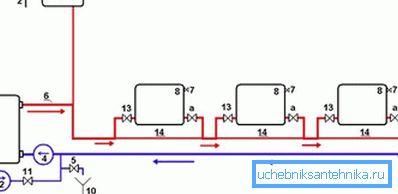

Zorunlu sirkülasyonlu ısıtma sisteminin özel şemasının öncelikli olarak evin konfigürasyonu tarafından belirlendiği açıktır. Ancak, örnekler olarak birkaç popüler çözüm sunacağız.

Bu şemada:

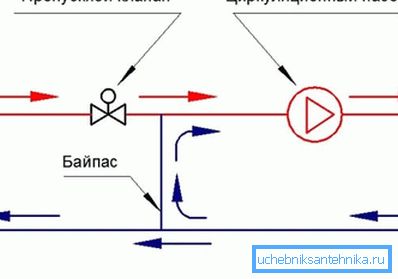

Bu şema ilginçtir, çünkü ek bir düşük sıcaklık devresi oluşturulmasına izin verir. Sıcaklığı azaltmak için, termostatla düz bir hattan ölçülmüş bir su kaynağı ve dönüş akışının yeniden sirkülasyonu kullanılır.

Sonuç

Okuyucunun önerdiği malzemenin kendi ısıtma sistemini tasarlarken ona yardımcı olacağını umuyoruz. Ekli videoda, her zamanki gibi ek bilgi bulabilirsiniz. İyi şanslar!
