Özel bir evin içinde kanalizasyon düzeni

Özel bir evin normal işleyişi, hayati faaliyetlerin atık ürünlerinin akışını sağlayan ve bina standartlarının tüm gereksinimlerini tam olarak karşılayan kapsamlı bir kanalizasyon sistemi olmaksızın bugün olanaksızdır. Bu nedenle evdeki kanalizasyon düzeni, gelecekteki yapının teknik tasarımının geliştirilmesi aşamasında bile endişelenmelidir.

Ayrıca, projenin hazırlanması sürecinde, ayrı ayrı sıhhi tesisat üniteleri için kurulum alanlarının zorunlu gösterilmesi ile boru hattının ayrıntılı bir planı çizilir. Kendi evinizle kanalizasyonun düzenini özel bir evde yapmadan önce bu malzemeyi okumanızı öneririz.

Teknik gereksinimleri

Standart tasarıma uygun olarak, kurulum sırasında aşağıdaki teknik şartlara uyulmalıdır:

1. Borular, drenaja doğru hafif bir eğilimle döşenmelidir.
2. Çapları, tüm sistemin bir bütün olarak kapasitesine uygun olmalıdır.
3. Tıkanıklıkların oluşmasını önlemek için, sıhhi cihazların bağlantı devresi keskin kıvrımlar içermemelidir.
4. Sistem periyodik revizyonunu mümkün kılan unsurlara sahip olmalıdır.
5. Ayrıca zararlı gazların giderilmesinde kullanılan havalandırma üniteleri için sağlanmalıdır.

İpucu! Bir kır evindeki kanalizasyon düzeni, özel pompalama ekipmanı da dahil olmak üzere, kendiliğinden akan veya zorlanmış olabilir.

Makale, kanalizasyon deşarjlarının evden önemsiz bir mesafede bulunduğu durumlarda kullanılan yer çekimi sisteminin bir versiyonunu ele alacaktır.

Sistem bileşimi

Temel olarak, aşağıdaki unsurlar yerçekimi tipi kanalizasyon sistemine dahil edilmelidir:

• merkez boru yükseltici;
• havalandırma valfi;
• bir dizi sıhhi ekipman;
• kablolama boruları ve denetim unsurları.

Merkezi yükseltici kural olarak tekil olarak monte edilir, ancak, kuvvetli bir dallanmış sistemde daha fazla olabilir.

İpucu! Yükseltici sayısından bağımsız olarak, atık bertarafı sistemin en alt noktasında gerçekleştirilmelidir.

Bu bağlamda, her bir yükselticinin normal çalışması için iki bağlantı noktasının olması gerektiği hatırlanmalıdır. Bunlardan birinde (üstteki), sağlığa zararlı gazların salınması için bir birim monte edilir ve diğeri (alt) boyunca, atık su kanalizasyon sistemine boşaltılır.

Üst düğüm (fan olarak adlandırılır) boru hattı sisteminde biriken kokuları gidermek için gereklidir, ikincisi amaçlanan amaç için kullanılır..

Sistemin normal çalışmasında, valf genellikle kapalı durumdadır. Ama içindeki basınç azalır düşmez, hemen açılır ve odanın havasını “emmeye” başlar.

İpucu! Gerekli sayıda havalandırma ünitesini hesaplarken, bir katta en az bir vana bulunması gerektiği varsayılmalıdır.

Bağımsız kurulum

Evdeki pis su sistemini inceltmeden önce, aşağıdaki unsurları içeren en basit drenaj sisteminin bileşimine daha aşina olmanızı tavsiye ederiz:

• kanalizasyon yükselticisi;
• havalandırma valfi;
• şube hatları;
• bağlantı konnektörleri ve adaptörler.

Kurulum için kullanılan boruların boyutunu seçerken, genellikle aşağıdaki önerilere dayanır:

• tuvalet klozetleri ve bidetleri için, o 110 mm'lik boruların kullanılması istenir;
• O 50 mm boşluklar banyoları, lavaboları ve duş kabinlerini bağlamak için uygundur;
• Kanalizasyon çıkışlarını düzenlemek için Ø 110 mm'lik kütüklere ihtiyacınız olacaktır.

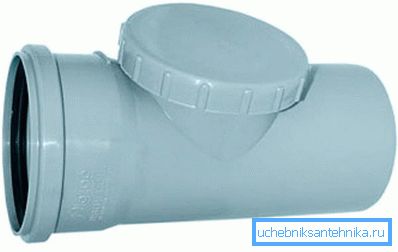

Evsel atıkların düzenlenmesi ile ilgili çalışmalar, daha önce hazırlanmış olan düzene göre monte edilen bir merkezi yükseltici ile başlar. Parçası olan borular bir zil tutar; dahası, bunların montajı otoyolun en alt noktasından fan çıkışına doğru yönlendirilmelidir. Kurulum sırasında, yükselticide, tıkanma riski yüksek olan alanlara erişim sağlayan revizyonlar olarak kullanılan özel bağlantı parçaları kullanılır.

İpucu! SNiP'nin gerekliliklerine uygun olarak, yükselticinin başında dizler olarak adlandırılan alanda ve ayrıca kablolamanın sonunda denetimler yapılmalıdır. Kanalizasyon sisteminin uzun düz kısımları varsa, revizyonlar yaklaşık 10 m'lik artışlarla ayarlanır.

Aynı zamanda, yatay olarak yerleştirilmiş olan şube hatları da monte edilir.

Şube hatlarının montajı

Drenaj boru sistemi, tuvalet, küvet, lavabo veya duş kabini gibi sıhhi ekipmanı merkezi ayağa bağlamak için kullanılır. Sıhhi tesisat armatürlerinin çıkış açıklıklarının ve boru hattına bağlantı noktalarının çaplarının aynı olması gerektiği açıktır.

İpucu! Farklı çaplardaki boruları bağlamak için önceden özel bağlantı parçaları satın almanız gerekir.

Ayrıca, boru sistemi aşağıdaki koşullara tabi olmalıdır:

1. Standartların gerekliliklerine göre, maksimum hat uzunlukları 10 m'den fazla olamaz.

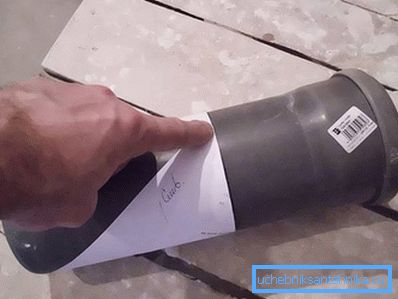

2. Boruları uzunluğa sığdırmak için, kesimin iş parçasının uzunlamasına eksenine kesinlikle dik olarak yapıldığı çalışma sürecinde metal için demir testeresi kullanılması tavsiye edilir.
3. Ayrıca boru dirseklerinin, akışa doğru hafif bir sapma ile döşendiğini unutmayın. Çapı 50 mm olan borular için minimum eğim 3 cm x 1 m, daha büyük çaplı borular için bu değer 2 cm x 1 m olmalıdır.

Stil kuralları

1. Monte edilen sıhhi tertibatın delik boyutu ne kadar büyükse, yükselticiye daha yakın olmalıdır. En büyük çap, bilindiği gibi, drenaj kanalının en alt alt noktasına bağlanmış bir tuvalet çanağının serbest bırakılmasıdır.
2. Merkezi yükseltici, akış hattının insizyon noktalarının hemen üstünde bulunan bölümlerde “diz” bulundurmamalıdır.
3. Boruların minimum eğimi, 3 cm x 1 doğrusal metrelik yükseklik farkına eşit olmalıdır; Bununla birlikte, çekilme sınırları içerisinde eğimde bir değişikliğe izin verilmez.
4. Kanalizasyon boruları, çaplarının en yüksek sıhhi tertibatından yükselticiye doğru olan çaplarında tutarlı bir artışla döşenmelidir.
5. Kanalizasyon sisteminde kullanılan soketlerin boruların duvarlardan ve tavanlardan geçtiği yerlere yerleştirilmesine izin verilmez.

Boru hattını kapatmak için kullanılan dekoratif kutularda, revizyonların tam karşısında bulunan özel kapaklar bulunmalıdır. Böyle bir düzenleme, sistemin onarılması gerektiğinde revizyonlara ücretsiz erişebilmenizi sağlayacaktır.

İpucu! Tüm yükselticiler, iyi havalandırılan çatı odasına veya çatıya doğrudan erişim sağlayan havalandırma üniteleriyle donatılmalıdır.

Sonuç olarak, uygun şekilde tasarlanmış ve ustalıkla kurulmuş kanalizasyonun, özel bir evin sahibini periyodik bakım ve onarım ihtiyacına bağlı gereksiz sorunlardan kurtardığını görüyoruz.

Sizi özel bir evde kanalizasyon düzenlemesi ile ilgili makaleleri okumaya davet ediyoruz:

• Kendi elleriyle özel bir evin drenajı.
• Bir kır evi için bağımsız septik tank.
• Özel bir evde bir çöp dolabı.
