Özel evin kendi başına monotube ısıtma sistemi

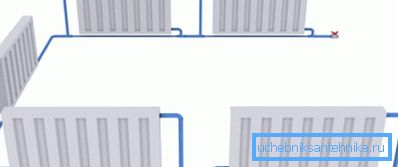

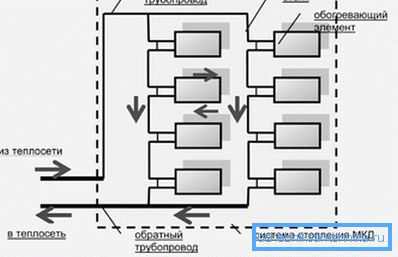

Ülkemizin tarihinde belli bir dönemde devletin öncelikli görevlerinden biri, tüm vatandaşlara uygun fiyatlı konut sağlamaktı. "Kruşçev" SSCB boyunca dikilmeye başladı. Bu apartmanlar küçük bir daire alanı vardı ve çok hızlı bir şekilde inşa edildi. İnşaat maliyetini azaltmak için, çeşitli yeni şemalar ve aksesuarlar icat etti. Aynısı ısıtma için de geçerlidir. Boru tüketimini azaltmak için tek bir boru sistemi icat edildi. O zamandan beri, bu basit ama oldukça etkili inşaat, özel konut yapımında yaygın bir şekilde kullanılmaktadır. Bu yazıda, özel bir evin tek borulu ısıtma sistemini kendi ellerinizle nasıl kuracağımızı açıklayacağız.
Sistemin artıları ve eksileri
Tek borulu ısıtma sisteminin pozitif ve olumsuz tarafı vardır. Bu özellikleri bilerek hangi tek borulu veya iki borulu sistemin daha iyi olduğunu doğru olarak cevaplayabilirsiniz. O zaman artıları ile başlayalım:
- En önemli avantajı tasarruf etmektir. Tek bir boru sistemi ile aküler, ters yükselticiler ve diğer elemanlar için jumperlara gerek yoktur. Bu, iki borulu bir ısıtma sistemine kıyasla boru maliyetlerinde neredeyse iki kat azalma sağlar.

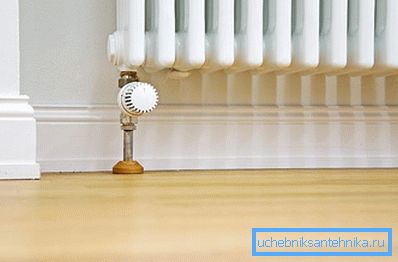

- Tüm sistemin çalışması üzerinde önemli bir etki yaratmadan her ısıtma cihazına soğutucu akışını düzenlemek mümkündür. Bu, dengeleyiciler, küresel vanalar ve baypaslar, termostatik vanalar vb. Gibi modern cihazların kurulmasıyla elde edilir.

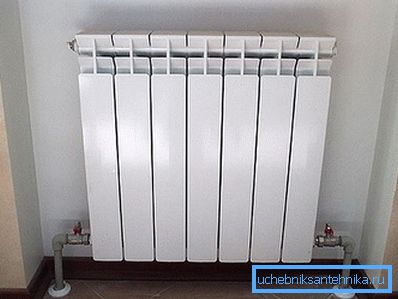

- Bir başka avantaj, tüm sistemin estetiği olarak düşünülebilir. Buradaki boruların sayısı küçük olduğundan, bunları yanlış duvarların veya panellerin arkasına gizlemek uygundur.
Bütün bunlar tek boru sistemini popüler hale getirir. Ancak, tüm iletişim planlarının oldukça basit olacağını da hatırlamakta fayda var. Bu, ısıtmanın kurulumunu çok fazla çaba harcamadan kendi başlarına gerçekleştirmeyi mümkün kılar.
Ama burada bile sakıncaları yoktu ve çok fazla var. Sistemin dezavantajları:
- Tüm ısıtıcıların verimli çalışması için, sistemde yeterli basıncın sağlanması gereklidir. Bu durum, işletim maliyetlerinde artışa neden olan daha güçlü pompalar kurma ihtiyacına yol açar.
- Sirkülasyon pompasının montajı da bir dezavantaj olabilir. İki borulu sistem böyle ek ekipmana ihtiyaç duymaz, sadece verimlilik için monte edilir.
- Tek borulu bir ısıtma sisteminin şeması geliştirilirken, boruların konumunun sağlanması ve böylece soğutucunun sürüklenmesi gerekmektedir. Pratikte, bu özellik sistemin en yüksek noktasında bir genleşme tankı monte edilmesini içerir. Kural olarak, bu ek detay tavan arasına monte edilir.
Ancak, bu dezavantajlara rağmen, ucuzluk hüküm sürmektedir ve özellikle küçük bir yaşam alanı ile özel evlerde tek borulu ısıtma sistemleri bulunmaktadır.
Monotube sistemlerinin çeşitleri

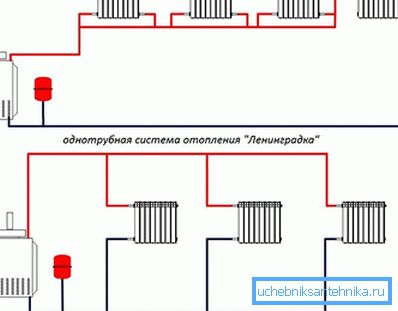

Sadeliğine rağmen, tek borulu bir ısıtma sistemi varyasyonlara sahiptir. Özel evlerde iki tür kullanabilirsiniz:

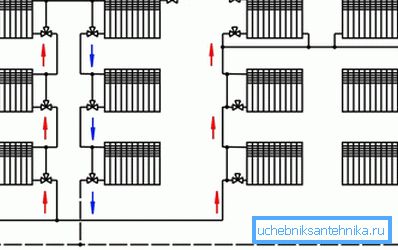

- Tutarlı veya düzenlenmemiş sistem. Bu durumda, soğutucu madde her bir cihaza girer, çıkış, bir sonraki radyatöre giren daha düşük bir sıcaklığa sahip sudır.

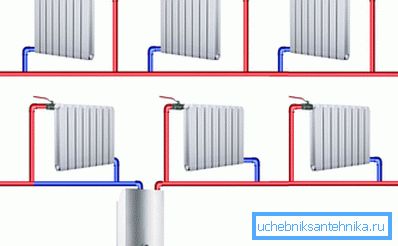

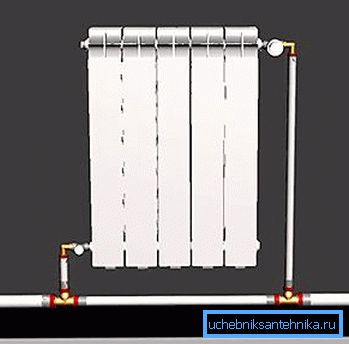

- Düzenlenmiş sistem, insanlar buna "Leningrad" derdi. Bu seçenek, her radyatördeki soğutucu akışını ayarlamanıza izin verir. Cihazlar karayoluna paralel olarak bağlanır.
İlk seçenek en kolay ve en ucuz uygulama olarak kabul edilir. Ancak, soğutucu akışını düzenlemeye izin vermez, bu nedenle, kazandan daha uzakta bulunan bataryalar daha düşük bir sıcaklığa sahip olacaktır. Bu nedenle, sadece küçük evlerin veya tek tek odaların ısıtılması için tutarlı bir tek borulu sistem kullanılmaktadır.
Tüm cihazların regülasyonu ve tek biçimli ısınması açısından "Leningrad" sistemi daha iyidir. Burada her bir cihaza valflerin yardımıyla soğutucu akışını düzenlemek için bir fırsat vardır. Bu tür sistemler geniş bir alana sahip evlere kurulabilir.
Yukarıdaki prensibe ek olarak, tek borulu sistemler soğutucu akışkan dolaşım yöntemi ile bölünür. İşte üç tip var:
- Doğal dolaşımda. Bu durumda, soğutucu, yerçekimi etkisi altında bir radyatörden diğerine hareket eder.

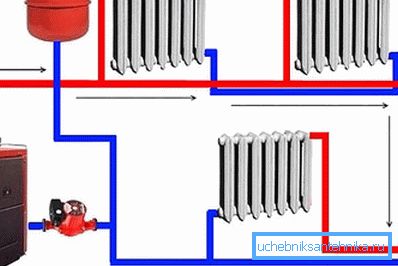

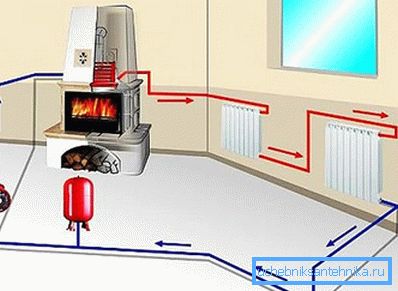

- Zorla dolaşım ile. Bu tür sistemler ilk seçenekten daha verimli olarak kabul edilir. Soğutma sıvısının zorunlu dolaşımı için özel bir pompa kullanılır.
- Birleşik seçenek Kurulum, doğal dolaşım sistemi olan bir sistemin şemasına göre gerçekleştirilir ve bir sirkülasyon pompasına (baypas yoluyla) monte edilen verimi arttırmak için gerçekleştirilir.
Bu tip sistemlerden ilki sadece pistin sadece küçük bir uzunluğu ile etkili bir şekilde çalışır, bu nedenle sadece küçük bir ısıtmalı alana sahip evlerde kullanılır. Sirkülasyonu iyileştirmek için, kazandan hemen sonra bir hızlanma manifoldunun monte edilmesi tavsiye edilir. Bu tasarım, besleme borusunu bir metre veya birinci radyatörün seviyesinin bir buçuk katına yükseltmeyi içerir. Sistemin en yüksek noktasında bulunan bir açık genleşme deposu takılması da sağlanmalıdır.

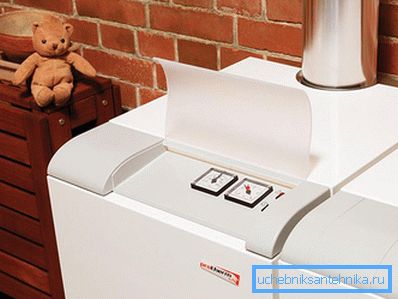

Düşük verimliliğine rağmen, soğutucunun doğal dolaşımına sahip sistem oldukça popülerdir. Bu uçuculuktan kaynaklanmaktadır. Evin zemine monte edilmiş bir kazanı varsa, o zaman elektrik kesintisi ısıtma sisteminin çalışmasını etkilemez.
İpucu! Daha verimli, ancak aynı zamanda, soğutucunun cebri sirkülasyonuna sahip bir tasarımın elektriğe bağlı olduğu düşünülmektedir. Bu tür sistemler uzun bir kontura sahip olabilir ve bir değil. İkinci durumda, her devre için ayrı olan çeşitli sirkülasyon pompaları monte edilir.
Bölgenizde sık sık elektrik kesintileri varsa ve elektronik bağımlı bir yerden ısıtma sistemi monte edilmişse, kombine tek borulu bir sistemin kurulması tavsiye edilir. Bu durumda, elektrik yokluğunda, eviniz donmaz.
Sistem kurulumu
Evinizde tek borudan ısıtma sistemini sıfırdan yapmaya karar verirseniz, o zaman asıl görev şema hazırlamak olacaktır. Kazanın, genleşme tankının, sirkülasyon pompasının, radyatörlerin ve diğer cihazların ve cihazların montaj yerini açıkça belirlemek gerekir.
Tek borulu ısıtma sisteminin montaj sırası aşağıdaki gibi olacaktır:
- İlk olarak, kazan monte edilir. Binanın alt kısmına yerleştirmek daha iyidir, ama bodrumda değil. Yangın güvenliği önlemlerini (cihaz çevresinde, duvarlarda, zeminlerde ve tavanda yanıcı olmayan malzeme ile kesilmiş) unutmayınız. Kazan ile birlikte bacayı donatın.

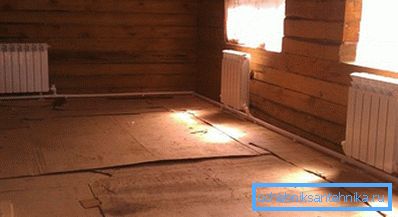

- Daha sonra, kazandan bir branşman boru monte ediyoruz. En az 25 mm çapında borular kullanmak daha iyidir. Ev boyunca bir otoyol önceden döşenir ve ısıtma radyatörleri, vanalar ve diğer cihazlar kurulur. Takarken gerekli boru eğimini unutmayınız. Isı taşıyıcı, kazanda yerçekimi ile hareket etmeli, tüm aküleri geçmeli ve tekrar kazana dönmelidir. Bu sisteminiz için çok önemlidir ile doğal dolaşım veya kombine tip. Pompanın varlığında yanlılık gözlenmez.
- Ana boruyu kazana bağlarken, seçilen ısıtma sistemine bağlı olan bir genleşme tankı monte etmek gerekir.
- Kazana girmeden önce dönüş hattında filtreler takılması tavsiye edilir. Bu, tüm ekipmanı enkazdan ve kirden korumak için gereklidir.
Kombine tipte bir sistem kuruyorsanız veya soğutucunun cebri sirkülasyonu ile çalışıyorsanız, pompa bir baypas kullanılarak kurulmalıdır. Birinci varyantta, bu tür bir kombinasyon zorunludur ve ikincisinde arzu edilir. Pompayı bypasstan geçirmek, ısıtma sistemi çalışmaya devam ederken, onarım veya güç eksikliği durumunda kapatmak için bir fırsat sağlayacaktır.

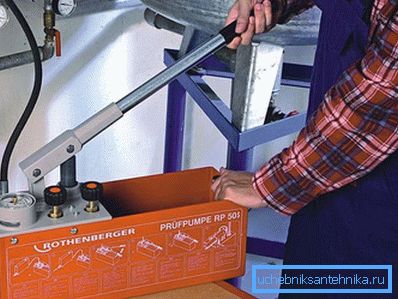

Çalışmaya başlamadan önce basınç testi yapmalısınız. Bu işlem, sistemdeki basıncı yükselten özel bir pompa ile yapılır. Basınç testi sırasında sistemdeki basınç korunursa, sızıntı olmaz ve ısıtma mevsimine başlayabilirsiniz.
video
Özel bir evde tek borulu ısıtma sisteminin kurulumu ve kurulumu hakkında bir video izleyin:
