Plastik tesisatta sızıntı nasıl tespit edilir

Su, insan yaşamında önemli bir rol oynar. Su temini, sırayla, kaynaktan kaynaktan tüketiciye su taşınmasının ana işlevini yerine getirir. Bir su temin sisteminin inşası için metal veya dökme demirden borular kullanıldı. Şu anda, normal su borularının yerini aldık, yeni, geliştirilmiş plastik boru modelleri geldi. Tüketiciye, sadece çap olarak değil, aynı zamanda montaj açısından da farklılık gösteren çok çeşitli plastik su boruları da temin edilmektedir. Ve bir plastik boru, bir metal borudan daha uzun bir hizmet ömrüne sahip olsa da, hala aktığı göründüğü durumlar vardır.

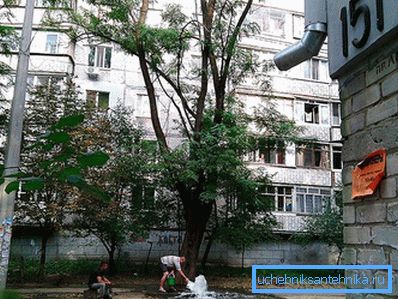

Su sızıntıları bulup düzeltmek zorundadır. Sonuçta, maddi hasara ek olarak, otoyoldaki basınç da azalmaktadır. Bu faktör, tüketiciye su sağlama sürecini daha da kötüleştirmektedir. Metal tesisatında sızıntı bir sinyal jeneratörü kullanılarak araştırıldı. Metal anaya bağlandı ve alıcıyı yüzeyde toplayan özel bir sinyal gönderildi. Böyle bir sinyali plastik bir borudan iletmek imkansızdır. Ama yine de, sızıntı bulmak için yöntemler var. Plastik tesisattaki sızıntıları nasıl tespit edeceğimizi anlamak için, bunlardan bazılarına bakalım.

Su kaçağı tespit yöntemleri

1. İlk yöntem hassas mikrofonların kullanımına dayanmaktadır. Su borusunda bir çatlak oluştuğunda, yüksek basıncın etkisi altında olan su dışarı akarak bir tür gürültü yaratır. Metal bir tesisatta su sızıntısı yüksek frekanslı bir ses oluşturur. Ve plastik tesisat üzerinde düşük frekanslı bir ses oluşturur. Farklı frekanslara ayarlanan bu mikrofonların yardımıyla, su sızıntısının yerini gösteren zeminden sesler çekilir.

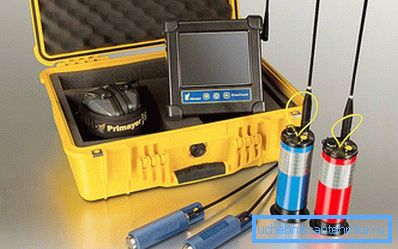

2. İkinci yöntem gürültü korelasyonuna dayanmaktadır. Bu elektronik arama türü, bir korelasyon kaçak detektörü kullanılarak gerçekleştirilmiştir. Su beslemesinde iki noktada iki mikrofon monte edilir ve gürültünün cihaza iletilmesi sağlanır. Programı kullanarak, cihaz mikrofondan verileri işler ve her iki taraftaki tepe sesini hesaplar. Bu ses, bir su sızıntısının yerini gösterir.
3. Üçüncü yöntem, bir boru hattı bölümünün güvenli bir gazla doldurulmasına dayanmaktadır. Temel olarak% 95 azot ve% 5 hidrojen karışımıdır. Az sayıda hidrojen molekülü nedeniyle, gazlar boruda oluşan çatlaklardan kaçar. Toprak katmanlarından çıkıyorlar. Asfalta ve hatta betona nüfuz edebilirler. Yüzeyde, bu gaz, su sızıntısının yerini gösteren özel sensörler tarafından yakalanır.
4. Dördüncü arama yöntemi mekanik olarak adlandırılabilir. Basınçlı boru kesitinin ölçülmesinden oluşur. Su kaynağının ayrı bir bölümü alınır ve her iki tarafta boru boyunca özel yastıklar yerleştirilir. Tüpü şişirir ve tamamen kapatırlar. Hava basıncı borunun sızdırmaz kısmına enjekte edilir ve bir süre sonra ölçülür. Basınç değişmeden kalırsa, bu alanda su sızıntısı olmadığı anlamına gelir. Basınç düşerse, arama doğru yönde yapılır. Ardından yastık boru boyunca hareket eder ve yine basınç pompalanır. Bu prosedür, bir su kaçağı noktası belirlenene kadar gerçekleştirilir.

Plastik su şebekesinde kaçak bulmak için dört yöntem düşünerek, ikinci yöntemi ayırt edebiliriz. Bilimsel bir yaklaşıma dayanır ve uygulamada daha çok kullanılır. O zaman ne olduğuna biraz daha yakından bakalım.

Gürültü korelasyon

Musluk deliğinden çıkan su ses çıkarır. Su kemerinin büyük bir kısmına yayılan titreşim ve akustik sinyaller eşlik eder. Kaçak yakınında, bu sinyal zemine kadar uzanır. Sinyalin özellikleri, tedarik edilen suyun basıncı, boru duvarlarının çapı ve kalınlığı, su sızıntısının büyüklüğü ve borunun yapıldığı malzemeden etkilenir.

Korelasyon kaçağı detektörleri bu sinyalleri analiz etmek için kullanılır. Sinyal bir hidrofon ve bir ivme ölçer ile ölçülür ve dönüşümden sonra analiz için sızıntı detektörüne beslenir. Sızıntı detektörünün çalışması prensibi, su tedarik sisteminin iki kenarına yerleştirilmiş iki sensörden gelen sinyallerin korelasyonundan oluşur. Bu alanda su sızıntısı varsa, histogram alanında sabit bir tepe oluşur.

İşlenen verilere dayanarak, ilk sensörden tam sızıntı hesaplanır. Aşağıdaki formülle hesaplanır: L₁= (D-vt _gecikme) / 2.

• L₁ - ilk sensörden su kaynağındaki sızıntıya olan mesafe;
• D, su kaynağı bölümünün iki kenarına monte edilen iki sensör arasındaki toplam mesafedir;
• v, su kaynağı sistemi aracılığıyla ses yayılımının hızıdır;
• t _gecikme - Karşılıklı korelasyon sinyalleri temelinde hesaplanan gecikme süresi.

Su kaçağı konumunun hesaplanmasının doğruluğu, sensörlerin tipine, doğru kurulum yerinin ve doğru sinyal işlemesine bağlıdır.

video

Bu video, bir ağ sızıntı tespit sisteminin nasıl çalıştığını gösterir:
