Polipropilen boruların kendi elleriyle lehimlenmesi nasıl ve

Evsel su borularının üretimi için yeni malzemelerin kullanılmasıyla, kurulum süreci daha basit hale gelmiştir. Bu nedenle, polipropilen su boru hatları giderek daha fazla popülerlik kazanmakta, güvenle çelik ve dökme demir yer değiştirmektedir. Makale polipropilen boruları kendi elleriyle lehimlemek için kullanılacak.

Bağlantılarının teknolojisi, kurulum gereklilikleri, gerekli alet ve parça takımlarının yanı sıra, su kaynağı veya kanalizasyon sisteminin bir ev veya apartman dairesine monte edilmesi de mümkündür. Aşağıda bunun hakkında konuşacağız.

Malzemeler ve aletler

Kullanılan parçaların ve aletlerin kalitesi, polipropilen (PP) boru sisteminin sorunsuz çalışmasının süresine bağlıdır. Boruların ve bağlantı elemanlarının seçimi, su kaynağı türü (soğuk veya sıcak) dikkate alınarak yapılmalıdır. Üretilen borular için PP şimdi aşağıdaki sınıflandırmaya sahiptir:

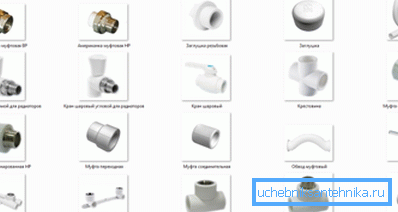

Su tesisatı bağlantılarını ve çatallarını sağlamak için özel parçalar kullanın:

• 90 ° ve 45 ° 'lik boru dönüş açısı ile açıları. Dişli tertibatın açısal dönüşüne kurulum gerekliyse, dahili veya harici dişlere sahip ilgili bileşenler alınır;
• kuplaj, boruların uçlarını birbirine birleştirmek için kullanılır. Düz (aynı çaptaki borular için) ve geçişlidirler;
• tee ve haçlar - üç veya dört boruyu sırasıyla, aynı veya farklı çaplarla bağlamak için;

• durdurma vanaları - farklı tipte vinçler;
• dişli uç parçaları;
• bağlantı parçaları - esnek bir hortum bağlamak için;
• bujileri - boru uçlarının sızdırmazlığı için.

İpucu: parçaların her birinin özel bir amacı olduğunu ve ihtiyaca bağlı olarak boru hattının yapımında başkaları ile birlikte kullanılabileceğine dikkat edin.

PP'nin diğer elemanlarla ve aralarındaki bağlantı kaynak yoluyla gerçekleşir.

Bu işlemi tamamlamak için aşağıdaki araçlar gereklidir:

• kaynak cihazı Farklı tip ve çaplarda boruların kaynaklanması için manuel, yarı otomatik ve otomatik modeller kullanılmaktadır. Küçük çaplı boruların bağlantısında küçük miktarlarda çalışmalar yapmak için, bir dizi nozullu bir manuel kaynak cihazı oldukça uygundur;

• özel makas - boruları istenilen büyüklükte kesmek için;
• P-20 ve P-25'i (takviye edilmiş) monte etmek için uçları hazırlamak için özel bir alete ihtiyacınız olacaktır. Takviye tabakasını lehim borusunun yüzeyinden çıkarır.

Lehimleme makinesi

Borunun malzemesi ve çapına dayanarak, uygun aparat seçilir.

Şu anda aşağıdaki türler yaygındır:

• ısıtıcılı bir metal disk şeklinde bir ısıtma elemanı ile manuel. Isıtma sırasında plastiğin yapışmasını önlemek için yüzey Teflon ile kaplanır;

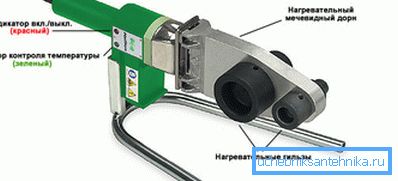

• Boruların soket kaynağı için tasarlanmış bağlantı elemanları ile manuel kaynak cihazı. PP boruları bağlamak için en popüler havyadır;

• alın kaynağı için kaynak makineleri - geniş çaplı plastik boruların hazırlanması ve bağlantısı için oldukça karmaşık komplekslerdir. Genellikle endüstriyel ölçekte uzun boru hatlarının döşenmesi için kullanılırlar.

Küçük çaplı lehim boruları için, ısıtma elemanları ile lehimleme ütüler ve PP boruların birleşim yerinde eşit şekilde ısıtılmasını sağlamak için özel nozullar kullanılır.

Lehimleme ipuçları

Havyalar için nozullar aşağıdaki teknik gereksinimleri karşılamalıdır:

• yüksek mekanik mukavemet;
• yüksek termal iletkenlik;
• Doğrusal boyutlarını çalışma sıcaklığı aralığında değiştirmeyin.

Hemen hemen tüm kaynak cihazları, aynı anda birden fazla nozul takma yeteneği sağlar. Bu, montaj işini hızlandırır - havyayı değiştirmek için havyanın soğumasını beklemenize gerek yoktur.

Ürün, PP borunun dış (kovan) ve iç ısıtma (mandrel) yüzeyi için iki elemandan oluşur.

Üretim için malzeme, yukarıdaki gereklilikleri karşılayan herhangi bir metal alaşım olabilir. Isıtılmış plastiğin nozul yüzeyine yapışmasını önlemek için Teflon ile kaplanmıştır.

İpucu: memelerin boyutlarının farklı çaplardaki borular için bireysel olduğunu unutmayın.

Hazırlık çalışması

Boruları kaynak yapmaya başlamadan önce lehimleme teknolojisine uyum sağlamayı amaçlayan çalışmaların yapılması gerekmektedir:

• oda lehimlemeden önce havalandırılır ve toz alınır. Boruların ısıtılmış yüzeylerine yerleşebildiklerinden, kaynak malzemesinden kopuk malzeme çıkarılır, bu da dikişin kalitesinde bir bozulmaya yol açacaktır. Odadaki sıcaklık 18 ° C ila 30 ° C aralığında olmalıdır. Zorla havalandırma sağlamak da gereklidir;
• Boru bölümlerinin uzunluklarını ve tüm bileşenlerin bir takımını gösteren önceden derlenmiş boru diyagramı. Tüm bağlantı elemanları için, işaretleme sırasında dikkate alınması gereken lehim derinliği belirtilir, bu nedenle kaynaklı parçanın derinliği doğrusal boyuta eklenir;
• iş için bir mezura, cetvel, açı ve temiz paçavra ihtiyacınız olacak;
• Gerekli aparatlar kaynak cihazına monte edilir ve sadece elektrik şebekesine bağlanır.

Bu aktivitelerden sonra, doğrudan kurulumuna devam edebilirsiniz.

Kaynak teknolojisi

• Lehimleme polipropilen boruları için talimat, ısıtma sırasında boru parçalarının birbirine kaynaştırılması yöntemine dayanmaktadır. Halen, diffüz ve soket şeklindeki dahil olmak üzere çeşitli kaynak yöntemleri kullanılmaktadır. Belirli işler için yöntemlerden herhangi birinin kullanılması seçilmelidir.

dağınık

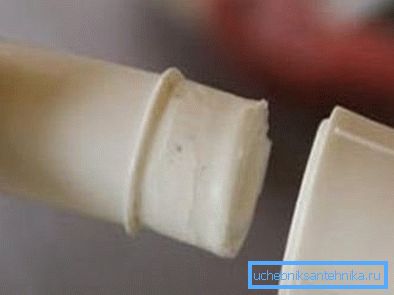

Yöntem, ısıtma sırasında birleştirilen iki elemanın malzemelerinin karşı penetrasyonuna dayanmaktadır. PP boruların katı bir bağlantısının moleküler seviyede meydana geldiği difüzyondan kaynaklanır.

İpucu: Bu yöntem sadece homojen malzemelerden kaynak elemanları için uygundur.

Çeşitli kaynak cihazları kullanılarak gerçekleştirilmektedir. Ana görev, polipropilen boruların lehimleme sıcaklığının + 260 ° C'ye ulaşmasını sağlamaktır.

çan ağızlı

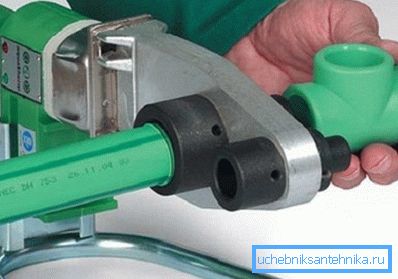

İşlem, nozullu kaynak cihazlarının kullanımına dayanmaktadır.

Boru hattı elemanlarının ısıtılması ve bağlantısı aşağıdaki aşamalarda gerçekleşir:

Sonuç

Yeni malzemeler bugün ev ustalarına, en az bir takım araçları kullanarak sıhhi tesisat ve ısıtma sistemlerini bağımsız olarak üretme fırsatı vermektedir. Bizim durumumuzda, PP borularla çalışmak için bir lehim demekti, ki bu da, belirli bir beceriyle, çalışanlar hakkında unutabilirsiniz.

Makale, ne olduğu ve nasıl kullanıldığı hakkındaydı. Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
