Polipropilen boruların lehimlenmesi - detaylı bir kılavuz

Sıhhi tesisat ve ısıtma sistemi kurarken, basit bir soket bağlantısı yeterli değildir. Bağlantıların kabul edilebilir sıkılığını ve boru hattının dayanıklılığını sağlamak için, kaynak kullanmak gereklidir.

PP boru hattının kurulum özellikleri

Boru hattının montajı söz konusu olduğunda, bir kişi kesinlikle polipropilen boruların lehimlenmesiyle ilgili soruyla yüzleşecektir.

Genel anlamda, bu süreç 2 aşamaya ayrılabilir:

• Her iki plastik eleman da ısıtılır;
• Malzeme soğukken, borunun ucu sokete yerleştirilir. Soğutulduktan sonra, malzemenin lehimlenmesiyle derzın sıkılığı garanti edilir.

Ancak, bu basit konuda bazı incelikler vardır. Kaynak teknolojisi, boru hattının güçlendirilip güçlendirilmediğine bağlıdır.

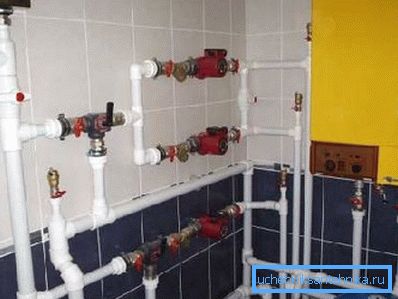

• Güçlendirilmiş PP borular çoğunlukla sıcak su temini ve ısıtma sistemleri için kullanılır. Alüminyum folyo (veya cam elyafı) iki plastik katman arasına yerleştirilir ve ısıtıldığında aşırı doğrusal genleşmeyi önler. PN25 işaretlemesi, folyo ile takviye hakkında bilgi verir ve cam elyaf takviyesi, PN20 işaretiyle bulunur, aynı borular aynı markalama ile üretilir;

• Soğuk su için polipropilen boruların lehimlenmesi söz konusu olduğunda, düzenli olarak güçlendirilmemiş bir boru hattı kullanabilirsiniz.

Güçlendirilmiş boru hattının özellikleri

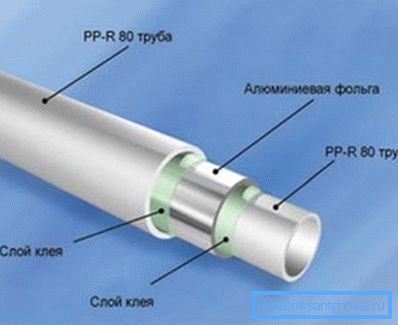

Güçlendirilmiş PP borunun duvar yapısı, kaynak işlemi üzerinde belirli kısıtlamalar getirmektedir. Ancak polipropilen boruları takviye edici bir tabaka ile lehimleme nasıl yapılır? Buradaki ana görev, soğutma suyunun takviye malzemesi (cam elyafı veya folyo) ile temas halinde olmamasıdır.

Polipropilen takviyeli boruları lehimlemek için ek hazırlık yapmadan denerseniz, ısı taşıyıcısı sadece polipropilen tabakasını (borunun ucunu) değil, aynı zamanda folyo ve polipropilen arasındaki yapışkan tabakasını da etkileyecektir. Er ya da geç yapıştırıcı, yüksek sıcaklığın ve sıvının basıncının etkilerine dayanmayacaktır, bu nedenle delaminasyon olasılığı yüksektir.

Sonuç olarak, su, polipropilenin üst tabakası ve takviye malzemesi arasındaki boşluğa düşmeye başlar. Sonuç olarak, boru hattının yüzeyinde şişkinlik meydana gelir ve sızıntı olur - borunun yanlış şekilde hazırlanması maliyeti çok yüksektir.

Lehimleme PP boruları

Genel olarak, aşağıdaki kaynak adımlarını seçebilirsiniz:

• boru hattı hazırlığı;
• demirin ısıtılması (lehimleme aparatı);
• Polipropilen ısıtma ve boru hattı bağlantısı.

Teknolojinin ana farkı, polipropilen takviyesi nedeniyle, hazırlık aşamasını etkilemektedir.

Kaynak hazırlama

Kaynak için boru hattı segmentleri hazırlamak için talimatlar aşağıdaki gibidir:

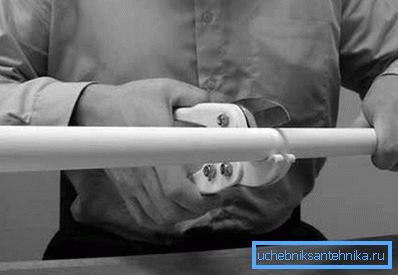

• Gerekli boru hattı uzunluğu kesilir;

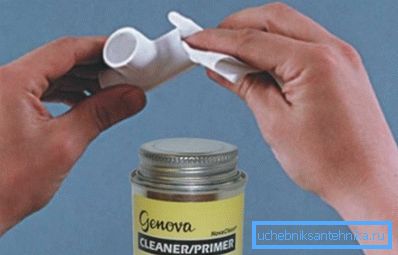

• popo çapaklardan ve kirden tamamen temizlenir;

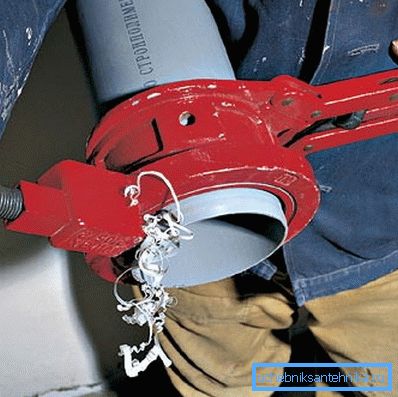

• oluğu çıkarmak, dış olanı - borudan, iç kısımdan - soketin iç yüzeyinden çıkarmak arzu edilir. Özel pikap yoksa iç pah, bir bıçakla bile çıkarılabilir.

Dikkat edin! Oluk çıkarılmazsa, yumuşak plastik plastik boruya sokulduğunda kolayca çekilebilir. Sonuç olarak, yumuşatılmış malzeme serbest akışkan akışını engelleyebilir.

Takviyeli boru hattı için burada, takviye malzemesinin bir sıvı ile temas olasılığını ortadan kaldırmak da gereklidir.

• Takviye dışsal ise, o zaman sadece alüminyum tabakayı bir tıraş makinesi ile temizlemeniz gerekir. İşlemi hızlandırmak için matkaplar için özel nozulları kullanabilirsiniz;

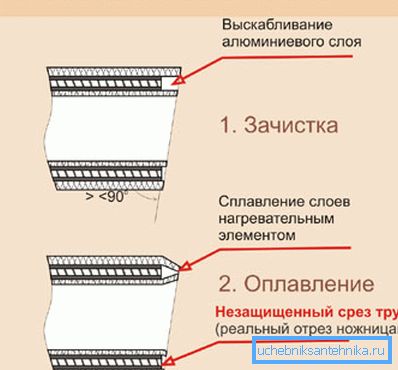

• iç takviye durumunda, plastik ve alüminyum tabakanın üst tabakasını kaldırmak daha iyidir.

Dikkat edin! Kaynakların bir kısmı, takviye tabakasını bir cımbızla basitçe kazdı ve lehimleme sırasında polipropilen katmanları birbirine yapıştı. Böyle bir yaklaşım var olma hakkına sahiptir, fakat pratik bu bileşiğin delaminasyona tabi olduğunu gösterir.

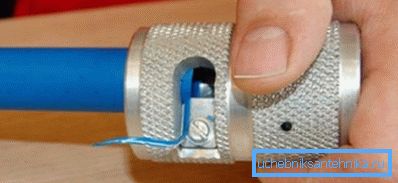

Problemi çözerken, polipropilen boruları iç takviye ile lehimlemek için bir tıraş makinesi kullanmanız gerekecektir. Bu oldukça basit bir araçtır ve içinde bir kesici kenarı olan bir silindir gibi görünüyor. Proseste, tıraş makinesi boru üzerine yerleştirilir ve çaba ile bükülür, işlemin süresi kaldırılan tabakanın kalınlığına bağlıdır.

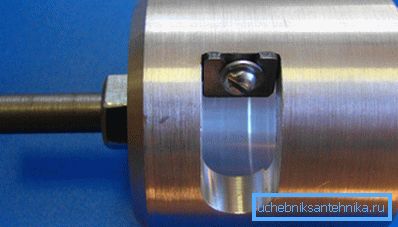

Bıçağın kendisi bir cıvata ile sabitlenmiştir, bu nedenle kalın bir malzeme tabakasının çıkarılması gerektiğinde, ince yongaların çıkarılmasıyla katmanlarda yapılması daha iyidir. Gerekirse, bıçağın konumu manuel olarak ayarlanabilir.

Maliyete gelince, pahalı bir tıraş makinesini satın almak, ısıtma ve sıhhi tesisatın kurulumunda profesyonel olarak yer alan profesyoneller için mantıklıdır. Daha ucuz seçenek arasındaki fark sadece kesme kenarının dayanıklılığındadır, böyle bir bıçak daha az dayanıklı bir malzemeden yapılır.

Kaynak aracı

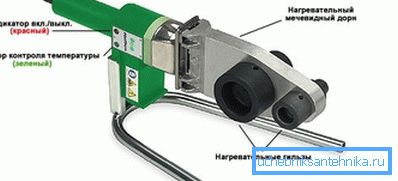

"Kaynak makinesinin" tasarımı oldukça basittir:

• Sıcaklık kontrol cihazı ve açık / kapalı göstergesi olan muhafaza;
• taban (mandrel), şekli bir demiri andırır. Mandrel içinde farklı çaplardaki ısıtma kolları için delikler sağlanmıştır;

Dikkat edin! Kolların kendileri bir Teflon kaplamaya sahiptir, bu yüzden onları metal nesnelerle çizmek kesinlikle yasaktır.

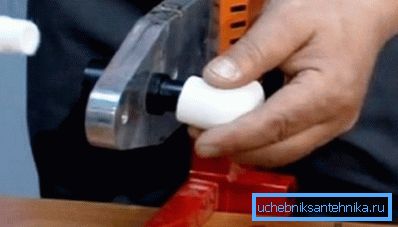

Bir PP boru hattını kaynaklamak için, kovanların yüzeyinin 260 ° C'ye ısıtılması gereklidir. Bundan sonra, boru kovanın içine sokulur ve soket diğer uca konur. Cihazı ısıtırken, mandrelin sıcaklığı istenilen değere ulaşır ulaşmaz, ısıtma göstergesine gitmek gerekir, ışık söner.

Dikkat edin! Malzemenin aşırı ısıtılmaması önemlidir, aşırı ısınmanın sonucu, plastik, bağlandığında iç kesiti kısmen üst üste getirebilir. Polipropilen rengini değiştirerek aşırı ısınmaya karar verebilirsiniz.

Isınma süresi çapa bağlıdır, tabloda verilen değerlere gidebilirsiniz.

Boru bağlantısı

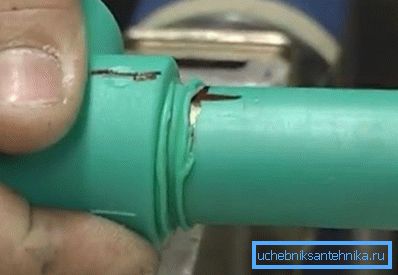

Boru hattını ısıtdıktan sonra, doğrudan polipropilen boruların lehimlenmesine gidebilirsiniz. Aynı zamanda, plastiğin bir kısmı derzde sıkışacak, bu normaldir ve sadece kaynağın doğru şekilde yapıldığını teyit eder.

PVC boruyu bağlarken, borular sokette yaklaşık yarım tur döndürülür. Bu daha sıkı bir sızdırmazlık sağlamak için yapılır. Propilen durumunda, bu kesinlikle kontrendikedir, yumuşatılmış malzeme deforme olur ve kullanım için uygun değildir.

Polipropilenin sertleşmesi için, birkaç dakika taze bir bileşiğin bir kenara bırakılması daha iyidir. Derzlerin son sızdırmazlığı, tüm ısıtma (sıhhi tesisat) sisteminin montajı yapıldıktan sonra, su basıncı altında bırakılarak kontrol edilir.

İşin tamamlanmasından sonra, manşonun yüzeyini yumuşak bir bezle sildiğinizden emin olun. Teflon kaplamaya rağmen, yüzeyinde bir miktar plastik kalabilir. Manşonun yüzeyinde çizikler görülürse, kesinlikle kaynak kalitesini etkileyecektir, böyle bir kusur kendi ellerinizle sabitlenemez.

Özetlersek

Modern polipropilen boru hattını kullanarak ısıtma sistemlerinin ve tesisatının montajı, kaynak işlemi (lehimleme) olmaksızın mümkün değildir. Bu işlemin metallerin kaynağı ile ilgisi yoktur, polipropilen lehimleme çok daha kolaydır. Bu sayede, acemi bir tesisatçı bile bir polipropilen boru hattının birleştirilmesi görevini üstlenebilir.

Bu makaledeki video, polipropilen boruların uygun lehimlenmesine dair bir örnek göstermektedir.
