Polipropilen boruların modifikasyonu, işaretlenmesi ve

Zamanla, yavaş yavaş, ama kesinlikle, metalden su temini ve ısıtma sistemleri polimerlere aktarılır. Polipropilen boruların boyutlarının, daha önce yapıldığı gibi, inç cinsinden değil, inç cinsinden hesaplanması önemlidir (herhangi bir ünitede hesap yapabilir, ancak metrik sistemde dokümantasyon oluşturulabilir).

İyi bir nedenden dolayı PPR'den bahsettik, çünkü bunun hakkında konuşacağız, yani değişik sıcaklıktaki sıvıları taşımak için kullanılan modifikasyon, etiketleme ve boyutlar hakkında. Eğer ilgileniyorsanız, daha detaylı bilgi aşağıdadır. Ayrıca, bu makalede, konuyu açıkça gösterecek bir video göreceksiniz.

PPR

Polipropilen boruların işaretlenmesi

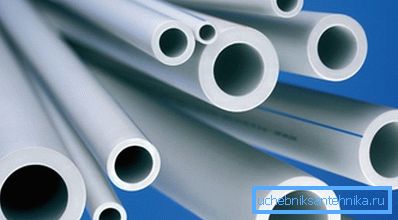

• Bu türdeki en popüler ürünler, yukarıdaki fotoğrafta görüldüğü gibi PPR ile işaretlenmiştir ve bunun nedeni, çok yüksek ısı direncine bağlıdır - bu tür ürünler, sıcak ve soğuk su tedariki ve ısıtma sistemleri için kullanılır. Her neyse, her halükarda, kısaltmanın ilk harfleri PP olacaktır. Ancak, PPH veya PP-1 ile karşılaşabilirsiniz, bu da ürünlerin homopolimer (soğuk su için ilk nesil ürün) olduğu anlamına gelir. Ayrıca sıcak su ve ısıtma için uygulama olasılığını belirten PPB sembollerini de bulabilirsiniz.
• PN sembolleri, çubuktaki nominal basıncı gösterir. Örneğin, PPR polipropilse, bir boru 110 mm ve diğer çaplar PN20 olarak adlandırılır, daha sonra çalışma basıncı 20 bardır, ki bu 2 MPa veya 20.4 kg / cm'dir². Bu durumda tüm sembolizm arasında dört kategori vardır: PN10, PN16, PN20 ve PN25. Ve ilk ikisi, tekdüze bir duvarla yapılır ve son ikisi ortada veya yüzeye yakın olarak, fiberglas veya alüminyum folyodan yapılmış bir takviye katmanına sahiptir.
• Temel verilere ek olarak, işaretleme, üreticinin adı, sınıfı, dış çapı ve et kalınlığı gibi bu ürünün normatif dokümanı gibi yardımcıları da gösterir..

Not. PN10 ve PN19'un, takviye edici bir tabaka olmaksızın üretildiği, bu da iç basınca karşı direncin artmamasına hizmet ettiği, fakat ısıtıldığında PPR deformasyonuna karşı koruma sağladığı söylenmelidir.

Geometrik parametreler

PN10, PN20 ve PN25 polipropilen borular için ölçü tablosu

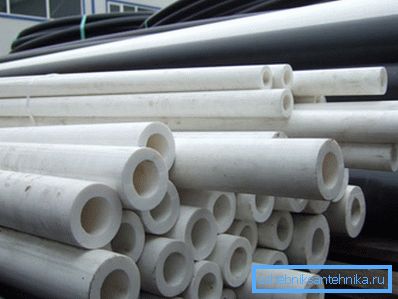

Tabloya dikkat edin ve geometrik parametrelerin, aynı dış bölümle nominal basınca bağlı olarak nasıl değiştiğini göreceksiniz.

Örneğin, 20 mm'lik bir polipropilen boru, burada:

• PN10'un iç çapı 16,2 mm, bir duvar - 1.9 mm olacaktır;
• PN20 - iç çap 13,2 mm, duvar - 3,4 mm;
• PN25 - iç çap 13.2, duvar - 4.0 mm, ancak burada dış kesit biraz artar - bu durumda 21,2 mm olur.

Benzer şekilde, diğer bölümlerin geometrik oranları değişebilir, örneğin, polipropilen borular 32 mm:

• PN10, 26.0 mm'lik bir iç çapa, 3.0 mm'lik bir duvara sahip olacaktır;
• PN20 - 21,2 mm iç çap, duvar - 5.4 mm;
• PN25 iç çapı 21,2 mm, duvar - 6.0 mm.

Ve yine, PN25 şartlı bölümden biraz daha kalın olacak - zaten 32 mm değil, 33.2 mm olacak.

Not. Alüminyum folyonun takviye tabakasının duvarın ortasında değil, yüzeye daha yakın olduğu ve PN25 bölümünün ürünlerin birleşme ile kaynatılmasından önce şartlı olanı biraz aştığı göz önüne alındığında, talimat, üst PPR tabakasından ve folyodan lehim noktasının temizlenmesini gerektirmektedir. Böyle bir prosedürü bıçakla yapmak son derece zordur, bu nedenle bu gibi durumlarda belirli çaplarda özel bir tıraş makinesi kullanın.

Boyutuna bağlı olarak lehimin derinliği ve zamanı

Anladığınız kadarıyla, PPR polipropilen - 50 mm, 32 mm veya diğer parametrelerle bir boru takarken, bağlantı elemanlarından birleştirmek için kaynak yapılmalıdır. Ancak, ürünün belirli bir bölümü, bağlantı parçasındaki ucunu belli bir derinliğe indirgemeyi ima eder.

Ayrıca, kaynak sırasında ve donma sırasında parçaların tutulma süresi bölüme bağlıdır. Ürünün derinliğini montaj tablosuna ve bekleme süresine üst tabloda kullanarak belirleyebilirsiniz.

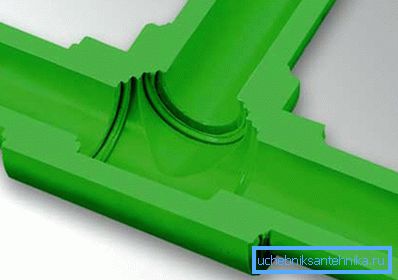

Her bir boyut için kaynak parametreleri son derece önemlidir, çünkü eğer PPR polipropilse - 16 mm nominal iç çapa sahip bir boru, beklenenden daha fazla fittinge itilir, daha sonra duvarların düzleşmesi nedeniyle, geçirgenlik azalır veya geçiş tamamen engellenir. Eğer bu bir tişört ya da chetverike halinde gerçekleşirse, o zaman uç açıklığı yalnızca tıkanıklığı ya da tıkanıklığı azaltmak için tehdit eden dikey çıkışı bloke edecektir.

uygulama

Genellikle birçok ev yapımı ustalar olan su temini ve ısıtma sistemleri için polipropilen boruların her zamanki kullanımına ek olarak, açık hava kanalizasyon sistemleri ve havalandırma tesislerinde de kullanılmaktadır.

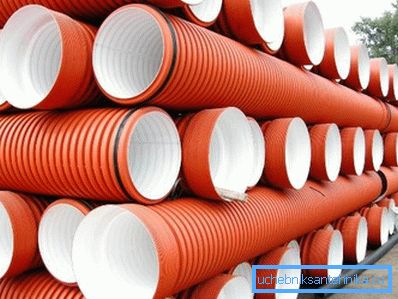

Örneğin, kanalizasyon drenleri için tipik uzunluğu 5 m olan 40 mm ile 110 mm arasında bir çapa sahip PPR kullanılır. yerleştirme burada kauçuk contalı kaplinler kullanılarak yapılır ve ürünün kendisi düz duvar veya oluklu olabilir.

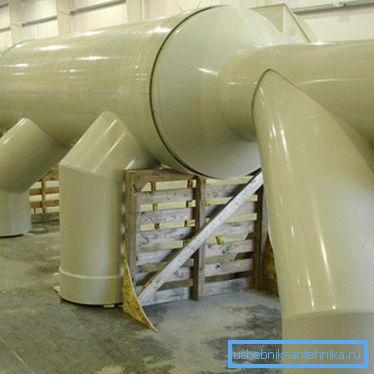

Havalandırma kanalları için, üstteki fotoğrafta olduğu gibi, dış kanalizasyonda olduğu gibi aynı çapları kullanırlar, ancak burada sadece bölüm konfigürasyonu sadece dairesel değil, aynı zamanda oval, kare veya dikdörtgen olabilir. Havalandırma kanalları için ana gereklilik, mukavemet ve düşük ısı transfer kapasitesi değil, düşük ağırlıktır.

Sonuç

Polipropilen boruları seçerken, malzemenin maliyetine son dikkati kesinlikle vermeyeceksiniz. Bu durumda, fiyatın sadece duvarların değil, aynı zamanda markanın büyüklüğü ve nominal basıncı olduğu da unutulmamalıdır. Marka üreticileri, ürünlerini her zaman daha pahalı satmaktadırlar, ancak kaliteden ödün vermeyenler, tamamen bilinmeyen acemi üreticilerinden daha düşük olamazlar (hatta sollamak).
