Polipropilen ile boru mon.'ye nasıl bağlanır
Genellikle bir boru hattı oluştururken, farklı malzemelerden boruları bağlama sorunuyla yüzleşmeniz gerekir. Bu yazıda, HDPE borusunu bir polipropilen boruyla nasıl bağlayacağımıza bakacağız.
Polipropilen boru bağlantı çeşitleri
Polipropilen boruları diğer tip borularla bağlamak için vidalı özel rakorlar bulunmaktadır. Bağlantı parçasının bir tarafı polipropilen boruya kaynaklanır ve diğer taraf, diş ile aynı çapa diğer borudaki bir iplikle bağlanır. Bağlantıdaki vida dişi iç veya dış olabilir. Birleştirilmiş kuplajlar da vardır. Onları sonra ele alacağız.
Başka bir polipropilen boru bağlantısı tipi bir flanş bağlantısına dayanmaktadır. Bu tip bağlantı büyük borularda kullanılır. Flanşı polipropilen boruya sabitlemek için üzerine flanşın takıldığı bir manşon kaynaklanır. Başka bir montaj seçeneği kapak flanşları ile gerçekleştirilir. Cihazları bir sıkıştırma kuplajına benziyor. Flanş bağlantısı, aynı çaptaki borunun kenarlarına tutturulur ve flare somunları ile sıkılır.

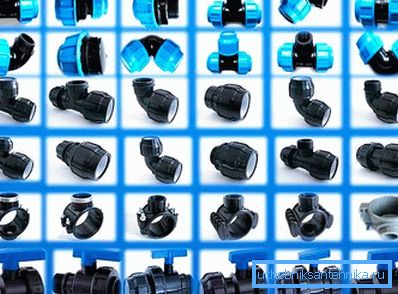

HDPE borular için bağlantı türleri

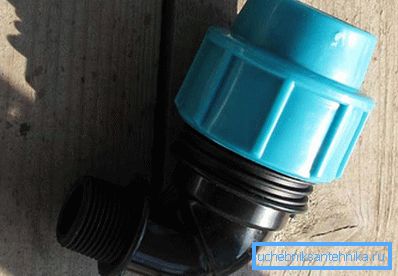

Boru PND'nin bağlantı için yaklaşık olarak aynı cihazları vardır. En yaygın - collet bağlantısı. Boruları bağlamak için, bir tarafta bir halka ve diğerinde bir iplik bulunan bir bağlantı kullanılır. Kaplini sabitlemek için, sıkıştırma somunu sökülür ve HDPE borusuna takılır. Penset boruya sokulur, sıkıştırma somunu takılır ve sıkıca sıkılır.
İpucu! Sıkıştırma somunu çok sıkı bir şekilde kelepçelenmemelidir, aksi halde patlayabilir veya penset borunun kenarını ezecektir.
Pensetin dişli manşonun diğer ucuna bağlandıktan sonra, aynı çaptaki bir dişe sahip başka bir boru vidalanabilir.

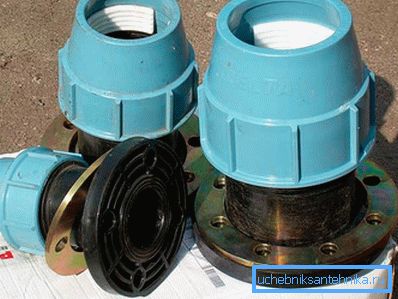

HDPE borusunun flanş bağlantısı, yukarıda açıklanan bağlantıya benzer şekilde yapılır. HDPE borusunun kenarında, flanşın monte edildiği kaynaklı manşon bulunur. Ve aynı cihaz, bağlantıların boruların kenarlarına monte edildiği ve kapak somunları ile bastırıldığı bir kapak flanşına sahiptir.
İki boru bağlantısı
Borular için yukarıda açıklanan cihazları kullanarak, HDPE borusunu polipropilen ile kolayca bağlayabilirsiniz.
- İlk durumda, HDPE borusuna dişli bir halkayı ve propilen borusuna kombine dişli bir kuplaj eklersiniz. Sızdırmazlık ve bunları bükmek için FUM bandı sarma dişine.
- İkinci durumda, flanşlı iki boru bağladınız. Sızdırmazlık için lastik contayı flanşlar arasına yerleştirin ve cıvatalarla sıkın.

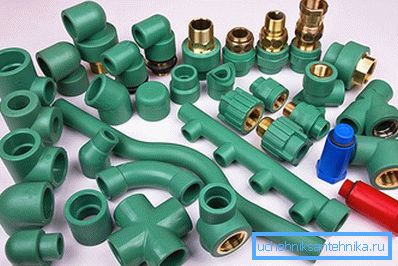

Kombine kaplinler
HDPE boru için bir pens bağlantısı varsa, her şey açıksa, polipropilen borular için birleştirilmiş rakorlar (armatürler) çeşitlidir. Onlara hızlıca bakalım:

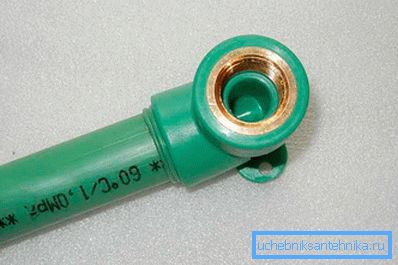

- Dişi dişli bir kavrama, boru hattını başka bir boru türüne veya dış dişlere sahip aletlere bağlamaya yarar. İçinde bir ipliğin kesildiği, içeriye bastırılmış metal bir kuplajlı bir polipropilen kütükten oluşur.

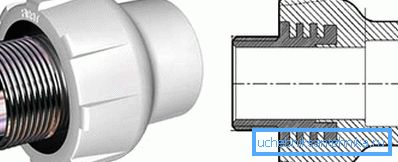

- Bir harici iplik bağlantısı, yukarıda tartışıldığı gibi aynı işlevleri yerine getirir. Sadece polipropilen kütüğün içine bir dış dişe sahip metal bir manşonun preslenmesinden farklıdır.
- Anahtar teslimi dişi dişi kuplajı, içine metal bir manşonun preslendiği bir polipropilen kütüğünden oluşur ve polipropilenin kenarı üzerinde metal kenarlar çıkarır. Yüzler açık uçlu anahtarın altında tasarlanmıştır. Yüzün içinde oyulmuş. Başka bir iplik için bir anahtar ile böyle bir manşonun bükülmesi uygundur. Ayrıca anahtar teslim yüzleri olan kaplinler modelleri vardır.
- Anahtar teslim erkek bağlantı, paragraf 3'te açıklanan kuplaj ile aynıdır, ancak harici bir dişe sahiptir.
- İç dişli ile bölünmüş bağlantı, açık anahtarın altında iki metal parçadan oluşur. Ayrıca, bir metal parça bir polipropilen kütük ile bağlanır. Bu tür kavramalar boru hattının sökülmesi veya cihazların çıkarılması gereken yerlerde kurulur. Bu debriyajın bir başka adı Amerikan. İki anahtarla çevirdi.
- Dış dişli ile çıkarılabilir kaplin, önceki Amerikan tipine benzer. Tek fark, iç kısım yerine dışsal iş parçacığıdır.
- Bir kapak somunu ile bağlantı, içine bir kapak somununa sahip olan bir presin preslendiği bir polipropilen kütüğünden oluşur. Bir Amerikan ile aynı şekilde kurulur: boru hattının gerekli konnektörünün bulunduğu yerlere.
Bir polipropilen boruya lehimlenen bu birleşik bağlantılarla, benzer bir dişe sahip bir pensete sahip olan HDPE borusuna bağlanmak kolaydır.
Lehimleme PP Parçaları
İki boruyu rakorlarla bağlamadan önce boruya sabitlenmelidir. HDPE borusuna montaj pensi, yukarıda tartıştık. Şimdi bir polipropilen borunun bir bağlantı ile bağlantısını düşünün.
Polipropilen boru bağlantı parçaları lehimleme özel bir havya ile bağlanır. Stand üzerine nozullu bir havya monte edilir ve 260 ° C'ye ısıtılır.yaklaşıkC. Borunun kenarı, kapağın iç tarafı ile birlikte kir, pah ve yağdan arındırılır. Aynı anda boru ve fiting ısıtılmış nozulları koymak. Isıtma işleminden sonra, boru dönmeden düzgün şekilde eklenir ve soğumaya bırakılır. Bu lehimleme işlemini tamamlar.
Bu makaleyi okuduktan sonra, bir HDPE boru ile bir polipropilen boru kolayca bağlayabilirsiniz. İşte doğru bağlantı için olası tüm seçenekler. İnşaat forumlarında bu iki borunun farklı sıcaklıklarda bir kuplajla lehimlenebileceğini iddia eden meraklılar var. Ancak, polipropilen ve HDPE'nin farklı malzemelerden yapılmış olması, farklı erime noktalarına sahip olması, bu yüzden bu dikişin patlaması ve hatta eriyebilir olmasıdır. Kaydetmeye ve denemeye karar verirseniz, bunu kendi tehlikenizde ve risk altında yapın.
video

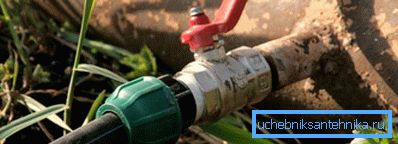

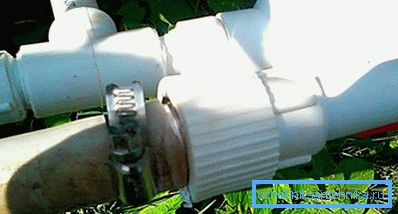

Bir örnek, bir demir borunun bir bölümünün bir polipropilen ile nasıl değiştirileceğidir. Aynı prensip, çeşitli malzemelerin plastik borularını bağlamak için kullanılabilir:
fotoğraf

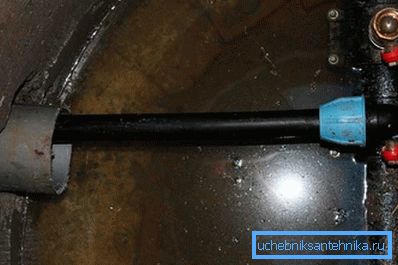

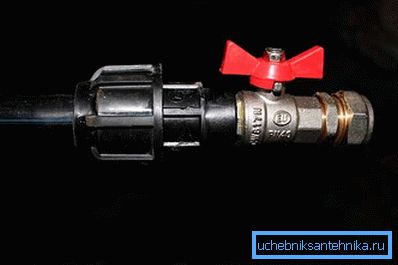

Bu fotoğraflarda plastik boruları nasıl bağlayabileceğinizi görebilirsiniz:
