Polipropilen tüpler - perspektif malzemeye ayrıntılı bir

Polipropilen boru hattı, insanın kalbini güvenle kazanır. Her yıl daha fazla kişi, normal çelik veya metal-plastik yerine dairelere PP boruları monte ediyor. Bu popülerliğin nedenleri, olağanüstü performans ve düşük fiyat polipropilendir.

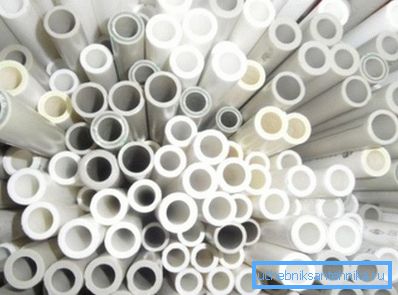

Polipropilen borular

PP boru hattının avantajları ve dezavantajları

Polipropilen ile boruların değiştirilmesi, diğer malzemelerle (örneğin, çelik, bakır, vb.) Karşılaştırıldığı için haklı görünüyor, çünkü polipropilen olumlu bir şekilde öne çıkıyor:

  • düşük ağırlık;
  • kurulum kolaylığı, lehimleme özel bir havya kullanılarak birkaç dakika içinde yapılır. Sonunda bağlantı - tek parça;
  • pürüzsüz iç yüzey, Bu sayede malzeme daha az giyer;
  • düşük maliyet;
  • esneklik.

Eksikliklere gelince, aşağıdakileri ayırt etmek mümkündür:

  • yüksek doğrusal genişleme oranı. Kısmen, bu dezavantaj, alüminyum folyo veya fiberglas ile plastik takviye yardımıyla çözülür, takviye tabakası, polipropilen katmanları arasına yerleştirilir ve ısıtıldığında bir genleşme limiti görevi görür.
  • Soğutucu sıcaklığı 95'i geçmemeli? Bazı tip borular 110'a kadar dayanabilir mi?

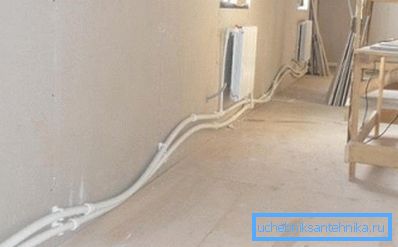

Isınmayan boru hattının aşırı ısınmasının sonuçları

Örneğin, PN 20 ila 20 işaretli polipropilen PPR-AL-PEX (PPR-AL-PPR) 'den yapılmış bir boru, sadece soğuk için değil, aynı zamanda sıcak su beslemesi ve hatta bir ısıtma sisteminin kurulması için de başarılı bir şekilde kullanılabilir. Bu işaretleme, donatının alüminyum folyo ile yapıldığını göstermektedir.

Isıtıldığında boru hattının 100 metre uzunluğundaki uzamasını gösteren diyagram

Dikkat edin! Boruların uzun bir düz kısımdaki dalgalara girmemesi için U-şekilli genleşme derzlerinin kullanılması tavsiye edilir. Bu sayede ısınma sırasında bükülme olmayacak, sadece dengeleyicinin uçları biraz birleşecektir.

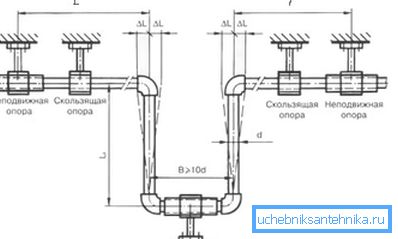

Devre cihazı kompansatör

Mikroskop altında polipropilen

Polipropilen boruların teknik özellikleri büyük ölçüde plastiğin kendisinin özellikleri ile belirlenir.

Birkaç çeşit polimer vardır:

  • homopolimer (düşük sıcaklıkta kırılganlık ile karakterize edilir);
  • blok kopolimer - yüksek elastikiyet ile karakterize edilir, ancak çabuk aşınır.

Ancak özellikle değerli bir rastgele kopolimerdir (3. tip bir polimer olarak da adlandırılır). Düşük sıcaklıkta, parçalanmaz ve çalışma sıcaklığının üst sınırı 90-95 ° C'dedır.

Bu gibi üstün özellikler, etilenin PP'nin moleküler zincirine girmesi nedeniyle elde edilir. Bu sıradışı özelliklere plastik veren bu “komşudur”. Malzemenin fiyatının pratikte büyük ölçüde değişmemesi önemlidir.

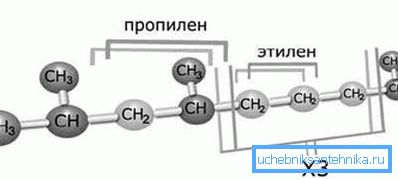

Tip 3 polimerin moleküler yapısı

Tip 3 PP'nin tamamen işlenmesinde özellikle önemli olan çevre dostu olduğu belirtilebilir. Renksiz granüller formunda üretilmektedir.

Yasal gereklilikler

Bu bakımdan, Rus düzenleyici çerçevesinde büyük bir boşluk var. 2003 - GOST R 52134-2003 belgesinin haricinde, basınç modunda çalışan termoplastik boru hatları için temel gereksinimleri formüle ettiği belirtilmelidir.

Doküman, her boyuttaki PP boruların bir göstergesini içeren bir aralık içerir, ayrıca geometrik boyutların maksimum sapmalarını normalleştirir. Ayrıca hesaplanan kısma dikkat edilir - boru hattı duvarlarının mukavemetinin ve dayanıklılığının hesaplanması için formüller verilir.

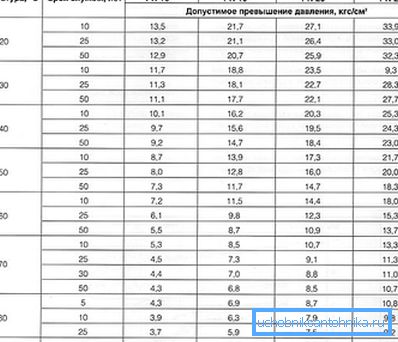

PP boru hattının ana operasyonel özellikleri

Termoplastik boruların işaretlerini de görebilirsiniz. Örneğin, GOST'ye göre PVC-U tanımlaması, üretim için plastikleştirilmemiş polivinil klorürün kullanıldığını ve PB harflerinin boru hattı malzemesinin polibüten olduğunu gösterdiği anlamına gelir.

Boru hattına ek olarak, standarttaki dikkat de bağlantı parçalarına ödenir (gereksinimler bağlantıların sıkılığıyla ilgilidir). Belgede ayrıca, boru ve eklemin mukavemet ve sızdırmazlık açısından test edilmesi süreci de açıklanmaktadır.

Boru hattı seçimi

Sıhhi tesisatın ya da evde ısıtmanın değiştirilmesi ile ilgili çalışmalar el ile yapıldığında, doğru borunun seçilmesi meselesi oldukça önemlidir. Bu nedenle, sistemin çalışma koşullarından devam etmek gereklidir.

Soğuk su kaynağı

Soğuk su besleme sistemindeki standart basınç 0,3 ile 6,0 atm arasında olmalıdır, bu nedenle PN10 boruları su sağlamak için kullanılabilir (10 sayısı boru hattının deformasyon olmadan dayanabileceği maksimum basıncı gösterir).

Dairenin düzeni için polipropilen 25 mm yapılmış oldukça uygun bir boru. Tabii ki, hiç kimse soğuk su için takviyeli boru kullanımını yasaklayamaz, ancak bu gereksiz masraflara yol açacak ve sistemin dayanıklılığını etkilemeyecektir.

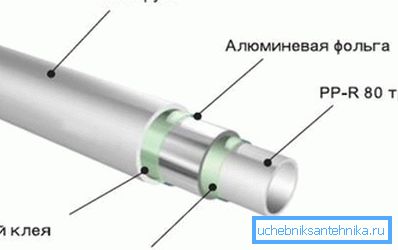

Boru takviye düzeni

Sıcak su kaynağı

Sıcak su tüketen tüketicilere, maksimum basınç değeri biraz daha az, 4,5 MPa'yı geçmemelidir. Boru hattının seçimine gelince, burada sıcaklığın etkisini de hesaba katmalıyız.

Dikkat edin! Borunun dayanabileceği basınç oda sıcaklığı (20 ° C) için belirtilir, 80 - 90 ° C'ye ısıtıldığında bu değer yaklaşık 3 kat azalır.

Soğuk su temininde olduğu gibi, dairede sıcak suyu dağıtan boruların çapı genellikle 25-32 mm'yi geçmez. Ancak yükselticiler için 50 mm polipropilen bir boru kullanılabilir. Seçim tabloya göre yapılabilir.

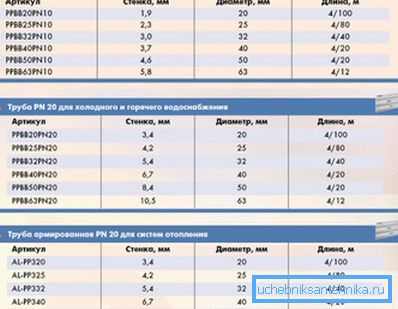

Boru hattının seçimi için veriler

Sıcak su için çoğunlukla PN20 işaretli boru hattı kullanılır. Ayrıca daha az kullanılan bir boruyu PN16 ile de karşılayabilirsiniz, ancak bunun için maksimum soğutma suyu sıcaklığı 60 ° C ile sınırlıdır.

Isıtma sistemi

Soğutma sıvısının sıcaklığı, sistemdeki basınçla birlikte boru hattında artan talepler ortaya koyan 95 ° C'ye ulaşabilir. Isıtma sistemleri için kurulum talimatları sadece takviyeli PP borularının kullanılmasına izin verir (PN20 veya PN25). PPR-FB-PPR işaretli polipropilen PN 25 ila 20c'den yapılmış bir boru, donatının fiberglas kullanılarak yapıldığını gösterir - bu, PN25 ve PN20 arasındaki ana farktır.

Kombinin hemen bitişiğinde, otonom ısıtma durumunda, soğutucu sıvının sıcaklığı 100 ° C'yi geçebilir, bu yüzden PP burada çalışmayacaktır. Bu problemi çözmek için çelik borunun küçük bir bölümü genellikle kazandan geçer ve telin geri kalanı polipropilen kullanılarak yapılır. Ortalama dış ortam sıcaklığı da ısı taşıyıcısının sıcaklığını etkiler.

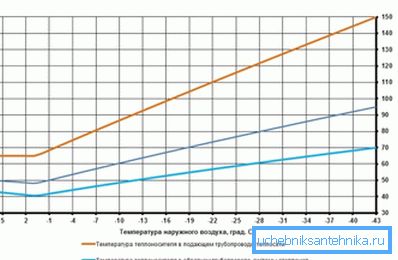

Soğutma sıvısı sıcaklığı ve pencerenin dışındaki sıcaklık arasındaki ilişki

Çaplara gelince, aşağıdaki boyutlar çoğunlukla kullanılır:

  • zeminde kablolama için - en fazla 32 mm;
  • Isıtma sisteminin yükselticileri için, 63 mm'lik bir polipropilen boru kullanılabilir.

Oluklu PP Boru Hattı

Oluklu borular kanalizasyon sistemleri ya da kablo kanalları olarak kullanılabilir (tabii ki, bu borular daha küçük çapta üretilmektedir). Kanalizasyon, serbest akış modunda çalışır ve kablo kanalı ciddi bir stres altında değildir, bu nedenle böyle bir boru hattının gereksinimleri çok yüksek değildir.

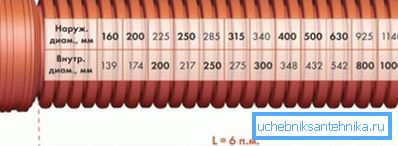

Harici kanalizasyon için bir borunun standart ölçüleri

Kanalizasyon için polipropilen oluklu boru iki katmanlı olarak verilir. Dışarıda, yüzey dalgalıdır, bu da sertliği artırır ve toprağın basıncını daha etkili bir şekilde transfer etmenize izin verir ve içte pürüzsüzdür, ki bu su akış yolunda pratik olarak müdahale etmez.

Kablo kanallarına gelince, bu tür borular tek kat halinde üretilmekte, bunlar için arttırılmış elastikiyet polipropilen kullanılmaktadır. Bu durumda, ana özellik yangın güvenliği olarak kabul edilir, PCB, zararlı maddeleri atmosfere yakmamalı ve salmamamalıdır.

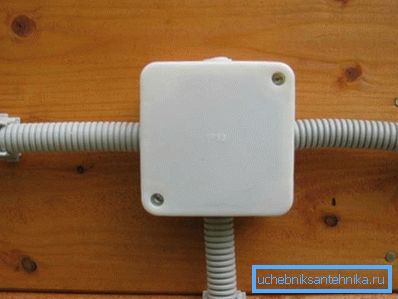

Fotoğrafta - boru hattının kablo kanalı olarak kullanılması

Sonunda

Polipropilen borular, sıhhi tesisat ve ısıtma sistemlerinin organizasyonu için neredeyse en iyi seçenek olarak kabul edilmektedir. Ucuzluk, yüksek dayanıklılık ve montaj kolaylığı, çelik veya bakır boru hatları karşısında rakiplerini pazardan aşamalı olarak düşürmelerini sağlar.

Makalede sunulan bilgiler, belirli bir görev için bir boru seçerken gezinmenize yardımcı olacaktır. Bu makaledeki video, ana PP boru türlerini detaylandırmaktadır.
