Profil boru: ağırlığı ile satın alınan metalin kalitesini

Biçimlendirilmiş bir boru, içi boş, dikdörtgen biçiminde veya başka bir enine kesitsel konfigürasyona sahip olan dairesel bir metaldir (dairesel olan hariç). Bu tip metal, çeşitli yapıların karmaşıklığı için modern yapılarda yaygın olarak kullanılmaktadır.

Çeşitli mühendislik parametrelerini hesaplamak için, şekillendirilmiş borunun çalışma metresinin tam ağırlığını bilmek gereklidir. Bu malzemede verilen talimatlar, bu parçaların çeşitli teknik özelliklerinin nasıl belirleneceğini ayrıntılı olarak açıklayacaktır.

Profilli metalin ağırlığını belirleme metodu

Bu göstergeyi neden bilmeniz gerekiyor?

Profil borusunun kütlesi, satın alınan malların kalitesini belirleyebileceğiniz özelliklerden biridir. GOST'ye göre yapılan metal hadde makinesinin belirli bir miktarı, kütlenin bu düzenleyici belgede belirtilen değere tam olarak uyduğu için belirli bir miktarda malzeme içerir (bu ifade aynı zamanda kullanılmış parçalar için de geçerlidir).

Aksi halde, işlem sırasında metal yapıların bozulmasına neden olabilecek teknolojik sürecin ihlali söz konusudur.

Bir profilli borunun ne kadar ağır olmasının gerekli olduğunun ikinci nedeni, bitmiş yapıların mühendislik parametrelerini hesaplamaktır.

Parçaların kütlesini bilmek, deneyimli bir mühendis veya mimar şunları hesaplayabilir:

• Kullanılan parçanın metal yapılarda kullanıldığında dayanabileceği yükler;
• Kendisinin bir bina ya da yapının diğer unsurları üzerinde uyguladığı yükler.

Ve bunun tersi, şekilli bir borunun kaç metrelik bir ton olduğu konusunda bir fikir sahibi olmak, inşaat için gerekli olan malzeme miktarını hesaplamak mümkündür.

Dikkat edin! Metal yapıların son kütlesini hesaplarken, örneğin, şekilli borular ve diğer benzer bağlantı parçaları için bir yengeç sistemi içeren ilave parçaların ağırlığını hesaba katmak gerekir.

Bu göstergeyi etkileyen parametreler

Profil borusunun ağırlığı, her şeyden önce, ne kadar metal ve onu yapmak için aldığına bağlıdır.

Bu nedenle, kütleyi etkileyen faktörler:

• enkesit konfigürasyonu - kare, dikdörtgen vb.
• yan genişlik - Daha büyük öğeler açıkça belli nedenlerden ötürü daha ağır olacaktır;
• parça duvar kalınlığı - bu parametre ne kadar fazla olursa, detay o kadar zor olacaktır;
• malzeme yoğunluğu - Bilindiği gibi, alüminyum karbon çeliğinden daha az yoğun olduğundan, bundan dolayı 1 metre profil borunun ağırlığı daha az olacaktır.

Bitmiş ürünün ağırlığını hesaplayın

Metal yapıların üretimi için en sık kullanılan dikdörtgen kesitli kesitlerdir. Gelecekteki bina veya yapının büyüklüğüne bağlı olarak, 20 ila 100 milimetre veya daha genişlikteki elemanlar kullanılır (ayrıca bakınız profil dikdörtgen boru - boyutlar ve özellikler).

Doğal olarak, ağırlıkları ilgili bina dizinlerinde bulunabilir.

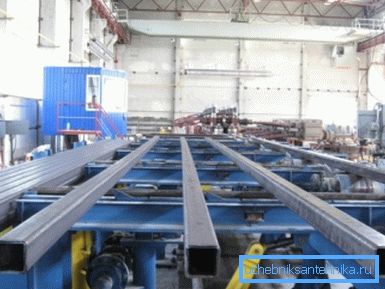

Bununla birlikte, pratikte bu gösterge her zaman normatife eşit değildir, çünkü üretim sürecinde ortaya çıkan diğer faktörlerden etkilenir:

• Ne tür boru haddeleme makinesi kullanıldı;
• metali metal yapmak için kullanılan safsızlık miktarını;
• üretim sırasında hangi çevresel koşullar (sıcaklık, nem) vardı, vb.

Dikkat edin! Kitlenin bir yönde ya da diğerinde küçük bir sapması evlilik kanıtı değildir. Ayrıca, ürünlerin fiyatı buna bağlı değildir.

GOST, üreticiler için belirli izinlere izin verir. Bu çerçevede tanımladığınız değer olmalıdır.

Dolayısıyla, üretilen metal yapıların mühendislik göstergelerini hesaplamak için, beraberindeki ve düzenleyici belgelerin varlığından bağımsız olarak, gerekli parametreleri kendi elinizle hesaplamak gerekir.

Bunu yapmak için aşağıdaki parametreleri ayarlayın:

• edinilen profil parçaların uzunluğu;
• duvar kalınlığı;
• kenarların genişliği.

Elde edilen değerler aşağıdaki formüle ikame edilir:

Mn = S * 2 * (A + B) * p, burada:

• Mp kilogram cinsinden metre başına kütle;
• S - metre cinsinden duvar kalınlığı;
• A ve B - kenarlarının metre cinsinden genişliği;
• P, ürünün yapıldığı malzemenin yoğunluğudur (çelik için 7.86 g / cc).

Kullanılan malzeme miktarını hesapla

Yukarıda tarif edilen yöntemde, ürünün ağırlığı, boruyu yoğunluğu ile yapmak için kullanılan malzeme hacminin çarpılmasıyla belirlendi.

Bu formülde birinci faktörün değerini nasıl belirleyeceğimizi daha ayrıntılı olarak ele alalım.

Bunu yapmanın birkaç yolu vardır:

• bir boru olan tüm metal çubuk hacminin iç (boş) hacminin hacmi arasındaki farkı belirleyerek;
• Şekilli parçanın daha sonra yapıldığı düz bir metal tabakanın hacmini hesaplayarak;
• Ürünün her fasetinin hacmini toplayarak (bu önceki bölümde yapılmıştır).

İlk yöntemde duralım:

1. Ağırlıkları belirleyeceğimiz küçük bir parça parça alıyoruz.
2. Bu parçanın uzunluğunu ölçün.
3. İç mekanın dış boyutlarını ve boyutlarını belirleyin (enine projeksiyonda).
4. Ardından, harici ve dahili bölüm için tüm değerleri ayrı ayrı çarpıyoruz.
5. Bundan sonra, ikinci değeri birinci değerden çıkarmanız ve sonunda satın aldığınız ürünü yapmak için kullandığınız metalin hacmini almanız gerekir.
6. Son olarak, elde edilen hacim değeri yukarıdaki formüle ikame edilir.

İkinci yol aşağıdaki gibidir:

1. Duvar kalınlığı ölçülür. Kaynaklı profil parçaları sacdan yapıldığından bu değer ürün için sabittir.
2. Ölçülen ürünün kesitinin dış çevresini ayarlayın.
3. Bundan sonra, iş parçasının kalınlığını, çevresini ve uzunluğunu çarpmanız gerekir. Metal rulo malzemenin üretimi için harcanan miktarı alın.

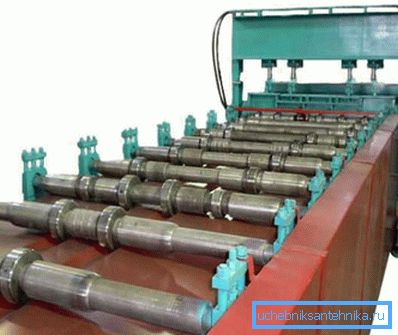

Dikkat edin! İkinci yöntem, haddelenerek profilli ürünlerin imalatında harcanan malzeme miktarını belirlemek için kesinlikle uygun değildir. Bu durumda, duvar kalınlığının ürünün tamamında aynı olduğu gerçeği, gerçeğe uygun değildir ve bu nedenle, hesaplamalar yanlış olacaktır.

Sonuç

Profilli boruların ağırlığının düzenleyici belgeler ve beraberindeki dokümanlarda belirtilmiş olmasına rağmen, bunu kendiniz belirlemek de gereklidir. Ancak o zaman, inşa edilen metal yapıların kütlesinin ve mukavemetinin hesaplarının doğru olacağını garanti edebiliriz (ayrıca bakınız Steel Pipe - türleri ve özellikleri).

Bu makaledeki videodan bu soru hakkında daha fazla bilgi edinebilirsiniz.
