Profil borusu için merdaneler

Şekilli bir borunun şeklini değiştirebilen tek alet, silindirlerdir. Ve bükülmüş metal ürünleri genellikle yapım aşamasında kullanıldığından, bu araç sadece vazgeçilmezdir. Profil borusu için merdaneler, bağımsız olarak yapılabilmeleri de dahil olmak üzere farklı tiptedir.

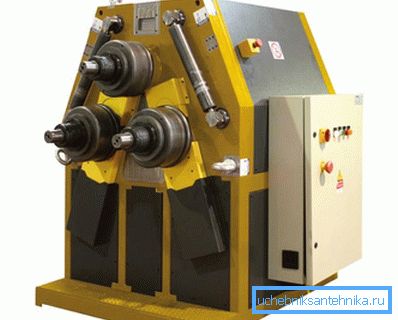

Rulo türleri

Yapısal olarak, kavisli şeklin şekilli tüplerinin oluşturulması için bu araç, uygulanan kuvvet kaynağına göre, türlere ayrılabilir.

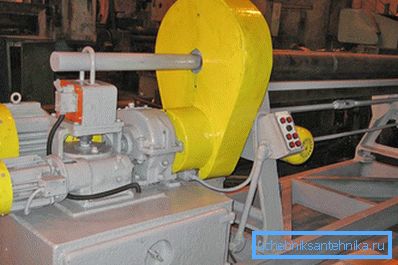

Elektrikli silindirler en üretken, diğer tiplere göre zaman birimi başına üretilen en fazla sayıda bükülmüş ürün ile karakterizedir. Üretkenlik, çalışan bir elektrik motorunun varlığından dolayı artar ve bunun yardımıyla yeni bir boru şeklinin oluşumu oldukça hızlı bir şekilde gerçekleşir.

Elektrik boru bender ana yapısal unsurları:

• bir metal yatak olan temel;
• bir elektrik motoru vasıtasıyla dönen 3 ila 5 silindir;
• elektrik motoru şeklinde elektrik santrali;
• deforme kelepçeler.

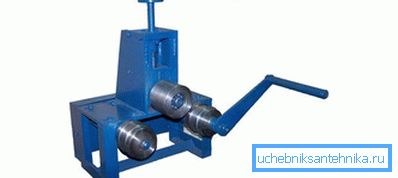

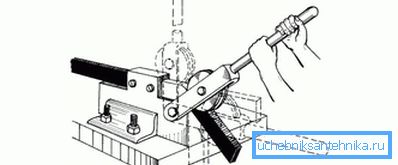

Profil borusunu bükmek için manuel silindirler pratik portatif bir araç olarak kabul edilir. Nispeten küçük boyutları ve elektrikli bir sürücünün olmaması nedeniyle, çalışma alanının sınırlı olduğu yerlerde bile uygun bir yere monte edilirler. Profil borusunu bükmek için kullanılan el merdanelerinin tasarımı, bir elektrikli sürücüye sahip olmadıkları tek farkla elektrikli olana benzerdir ve besleme makaraları, kelepçelerin yardımı ile boruyu deforme eden bir zincire aktarılarak birbirine bağlanır.

Manuel boru bükücüler tasarım kusurları ile karakterizedir. Bu silindirlerin az miktarda iş yapmak için çok uygun olmasına rağmen, önemli fiziksel güç kullanmaları gerekmektedir. Metal bir boruyu kelepçeler üzerinde bir aktarma kuvveti ve bir kişiye zincir aktarımı ile bükmek o kadar kolay değildir. Eğer işçi yeterince fiziksel olarak geliştirilmiş bir kişi değilse veya sık sık tekrarlanan operasyonlardan kaynaklanan yorgunluk birikmişse, üretimde böyle bir araç üretken olmayacaktır. Bu nedenle, böyle bir el aleti sadece küçük partiler bükülmüş ürünlerin üretiminde faydalıdır.

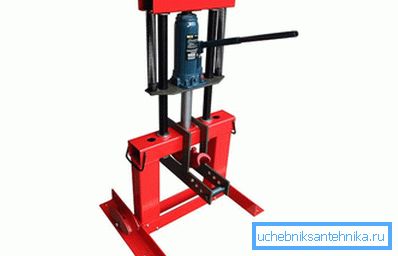

Hidrolik silindirler, yukarıda açıklanan bükme aletleri analogları ile karşılaştırıldığında en güçlü teknik olarak kabul edilir. Bir kelepçe ile birlikte bir hidrolik pres, bir kamış gibi bükülen profil borusuna böyle bir kuvvet uygular. Böyle bir birim haklı olarak "süper ağır" olarak adlandırılabilir. Belirli bir durumda bükme kuvveti, kolayca korunabilen ve kontrol edilen hidrolik kompleksi tarafından oluşturulur. Mevcut ekipmana ek olarak, besleme makaralarına etki eden bir elektrik motoru eklemek için, ünitenin verimliliği önemli ölçüde artarsa, performans ve kapasite yetenekleri birleştirilir.

İpucu! Böyle bir cihaz daha da geliştirilebilir. Besleme tamburu profilli bir şaft ile değiştirilirse, tek seferde birçok profilli boruyu bir defada bükmek mümkün olacaktır. Hidrolik pres ve elektrikli sürücü özellikleri nedeniyle, böyle bir makine herhangi bir sayıda ürünü işleyebilir.

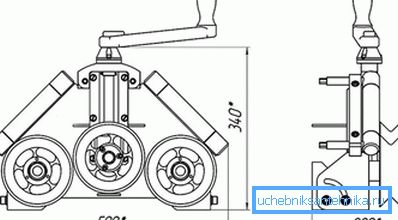

Ne yazık ki, hidrolik silindirler çok ağırdır. Bu dezavantaj, eğer bir yere kurarsanız, o zaman bu birim uzun süre işçi olarak kalmaya devam edeceği gerçeğinden tezahür eder - onu yerinden çıkarmak çok zor olacaktır. Aletin aletini anlamak ve prensip olarak, profil borusunun deformasyonu için, aşağıdaki boyutlardaki silindirlerin çizimlerini uygulayabilirsiniz.

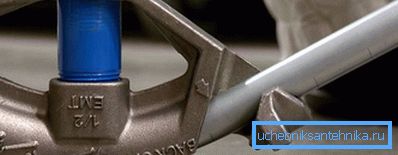

Silindirlerin çalışma prensibi

Profil borusunu makaralara bükmek için özel bir bilgi ve beceriye ihtiyaç yoktur. Bir çalışanın sadece birkaç işlem yapması gerekir:

• Boru iki besleme makarasına düşer.
• Belirli bir kuvvetle, boru seçim için bir bükme silindirine karşı bastırılır.
• Vites takılı.

Profil borusunun çalışma alanı boyunca geçişinin bir sonucu olarak, planlanan bir açıda bükülür. Yetersiz deformasyon derecesi durumunda, iş parçası bir kez daha aletin çalışma elemanlarından geçirilirken, sıkıştırma kuvvetinin kontrol edilmesi gereklidir.

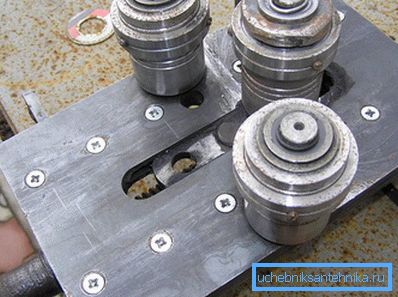

Ev yapımı silindirler yapma

Bugün, profil boru için kendinden yapılmış rulolar, günlük hayatta sıklıkla bulunur. Bir yatak için geniş kanal uygulanır. Bükme mekanizması, bir hidrolik kriko kullanarak veya bir anahtar üst plakası ile kaynak yaparak U şeklinde bir tasarımdan yapılabilir.

• Eğer bir kriko kullanırsanız, yatağın altına yerleştirilmeli ve yukarıdan besleme makaralarına geçme gücü.
• Başka bir durumda, boru bükülmüş dişli kelepçedir. Saplama somuna vidalanır ve topuk istenen şeklin sonuna kaynaklanır.

Boru beslerken, normal bir bisiklet zinciri kullanabilirsiniz. Yıldızlar tahrik ve tahrik milleri üzerine kaynaklanır ve zincir gerilir. Sap, tahrik miline bağlanmıştır.

İpucu! Sertlik açısından, besleme silindirleri profil borusunu aşmalıdır, böylece sertleştirilir.
