Profil borusunu bükme: keskinlik testi

Profil tüpü “köşeli” bir şekle sahiptir - kare ve dikdörtgen. İlk bakışta, ona kemerli bir şekil vermek imkansız gibi görünüyor. Ancak, sera çerçeveleri, hangarlar için bu tür malzemeyi kullanmaya karar vermeden, bahçede mimari çözümler yaratırken (kemerler, kafesler, pergolalar) - arzu edilen elde edilebilir. Profil borusu yarıçap boyunca esnektir - bunu kendi ellerinizle yapmak oldukça basittir, herkes bunu başarabilir.

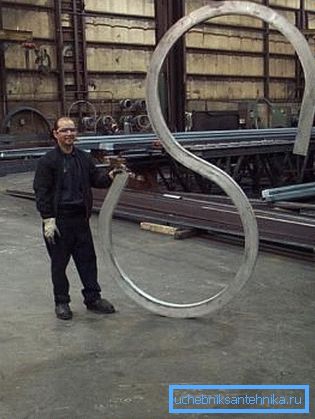

Profil boruları beklenmedik şekillerde bükülebilir.

Boru bükücünün çalışma prensibi

Bu cihazın tasarımı oldukça basit - bir manivela tarafından tahrik edilen 2 durak ve ayakkabı. Bu basit cihazın yardımıyla 5 - 150 mm çapında bir boru hattını bükebilirsiniz.

Açık tüp bender

Aynı zamanda, büyük çaplar için, operatörün fiziksel gücü, özellikle kalın bir duvar ile artık yeterli değildir. Bükülmenin sorunsuz ve sorunsuz bir şekilde gerçekleştirilebilmesi için, cihaz bir hidrolik tahrik ile donatılmıştır, bu arada cihazın maliyetinde önemli bir artışa neden olur.

Çok küçük bir boruyu bükmeniz gerekiyorsa, açık bir çerçeveye sahip borular için bir boru bükücüsü varyantı kullanabilirsiniz. Güvenlik açısından, bu en iyi seçenek değildir, çünkü bir boru hattı kaçağı riski yeterince yüksektir.

Büyük çaplarda olduğu gibi, bu durumda sadece kapalı çerçeveli cihazlar kullanılır. Bu sebepten dolayı boru hiçbir koşulda durmadan atlamayacaktır.

Kapalı çerçeve ile boru bender

Boru bükme makinesi farklı bir prensipte çalışabilir. Bu durumda, profil borusu, silindirler (durmalar) arasında basitçe çekilir, böylece deforme olur.

Boru bükücüsünde profil borusunun bükülmesi

Farklı metallerin ve farklı bölümlerin profilleri de farklı şekillerde bükülmeye tepki gösterir. Örneğin, küçük bir bölümün bakır, pirinç, duralumin, alüminyum gibi demir dışı metal borularla çalışmak bir zevktir. Onlar ustanın sihirbaz fantezilerini somutlaştıran, plastik ve iyi bükülmüşlerdir. Mükemmel düşük sıcaklıklara dayanır.

Halk "tarif" profil bükme

Profil borularını evde bükmenin icat yolları bazen planlarımızı gerçekleştirmenin tek yoludur. Teknolojinin görünürdeki ilkelliğine rağmen, elde edilen sonuçlar, kalite, geometrik doğruluk ve mükemmel formları vurgular niteliktedir.

Kendi atölyesinden teknoloji

Bir öğütücü ve bir kaynak makinesi kullanarak bir profil bükme, en bilinen ve bu nedenle popüler bir yöntemdir.

Birkaç ardışık işlem içerir.

  1. Her şeyden önce, bükülme yarıçapı dikkatlice hesaplanır..
  2. Ahşap desen yapabilirsin. En doğru virajı yapacaktır.
  3. Şekli değiştirecek alanda enine etiketler uygulanır.. Borunun 3 tarafı boyunca (sol - alt - sağ veya açıklık için ters çevrilmiş bir harf "p") kesmeler yapılacaktır.
Boruda kesmek zorundasınız
  1. Şablondaki profili el değmemiş tarafa takarak ve sabitleyerek, fleksiyon başlayabilir..
  2. Bitler ve öğütücüler.

Dikkat edin! Büyük bir profil ile çalışırken bu yöntemin kullanılması tavsiye edilir, çünkü sürecin kendisi yeterli bir zaman alır.

Fotoğrafta - profil boruların zarif kemerli tavanları

Boruyu bükmek için kum kullanma

Kum, formu sadece deniz kıyısındaki bir heykel biçiminde tutamaz, aynı zamanda bükme işlemi sırasında profilin şeklini korumasına yardımcı olarak düzleştirmeyi veya çatlamayı önler.

Bu işlem, boru bükücüsü üzerinde çalışmakla neredeyse eşdeğerdir ve aşağıdaki malzemelere ihtiyaç duyacaktır:

  • kuvars kumu;
  • 10 ila 20 cm uzunluğunda ahşap kapaklar;
  • gaz yakıcı;
  • matkap;
  • çapı, profilin iç bükme yarıçapına eşit olan bir domuz;
  • lastik tokmak.
Nehir kum eğme deseni

Dikkat edin! Kum, kullanmadan önce 2 aşamalı ön işlemden geçirilmelidir: tam eleme, yıkama ve son kurutma. Temiz bir kapta kullanılıncaya kadar muhafaza edilmelidir.

Kum ile bükme için halk talimatları zorunlu ardışık işlemleri içerir.

  1. Borunun bir deliği ahşap bir tapa ile sıkıca tıkanmıştır.
  2. Başka bir delik aracılığıyla ikinci kapak girdiği seviyeye kadar kum dökülür.
  3. Kalan delik sıkıca kapatılır.
  4. Bir domuz vasıtasıyla bükme yapılır. Küçük bir yarıçap elde etmek istiyorsanız, viraj yakıcı alev tarafından ısıtılır. Yüzeyin aşırı ısınmaması ve borunun kalitesini düşüren kireç oluşumunun önlenmesi önemlidir.
  5. Lastik bir tokmakla vurma, viraj mükemmelliğe getirilir.
  6. Bitmiş üründen çaldı, yanmış veya delinmiş kapak.
  7. Sarma ve doldurma dolgusu ile.

Profil ve su uyumu

Şiddetli don, örneğin bakır boru gibi bükmede sadık bir yardımcı olacaktır. Aletlerin ve malzemelerin sadece suya ve bir domuza ihtiyacı olacaktır. Teknoloji de oldukça basit.

Borunun bir ucunu bir tapa ile sıkıca tıkamak, içine su dökülür ve ikinci delik takılır. Su tamamen dontuktan sonra, malzeme kullanıma hazırdır.

Uygulanan fiziksel çabaların asgari düzeyde olması dikkat çekicidir - yassılaşma gerçekleşmez ve kesit neredeyse bozulmaz.

Desenli duralumin borusu

Bükme için yay kullanın

Bir profil boşluğunda bir yay kullanılması ile esnektir, iç karşı itme kuvveti prensibine dayanır. Profil borusuna, kaynak makinesine veya gaz torcuna ve uygun çapa sahip bir şablona ek olarak, alışılmadık bir kare yayına ihtiyacınız olacaktır. Boru hattının iç kısmından biraz daha az olan kesitin boyutuyla bükülen 2 ila 4 mm çapında çelik telden yapılmıştır.

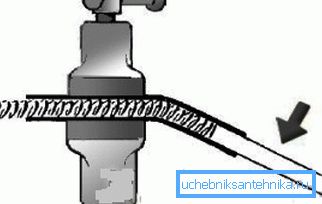

Yay ile boru bükme şeması

Dikkat edin! İlkbahar, profil boşluğuna çok yakın olmalıdır. Yayın dış kısmı ve iç boru arasındaki optimum boşluk 1,5 ila 2 mm'dir.

Yay, iş parçasının içine yerleştirilerek, kaynak makinesi ürünün deforme olabilir parçasının yüzeyini işlemeye başlar. Yeterince ısıtılmış parça, diski sabitler, bükün ve kendi elinizle istenilen yarıçapı getirin.

Yay boru bükmeyi kolaylaştıracak

Dikkat edin! Güvenlik kurallarını dikkate almayın. Dikkatsizliğin bedeli çok yüksek. Sıcak boruları kavramak için koruyucu eldivenler, gözlükler ve penseler yanıklara karşı güvenilir şekilde korunacaktır. Yangın güvenliği için bir kap su veya kum ile yanında olmalıdır.

Özetlersek

Profil borularının uygulama kapsamı yeterince geniştir. Bu malzeme ile çalışmak üzere tasarlanan profesyonel boru bükücülerinin yüksek maliyeti genellikle bunları kullanmak imkansız hale getirir.

Yazarın fikirlerini gerçekleştirmek zorlaşıyor. Bazen durum sadece profil borusunu kendi ellerinizle bükerek kaydedilebilir.

Bu makaledeki video, bir profil borusunu bükme örneğini göstermektedir.
