Profil dikdörtgen boru - boyutlar ve özellikler

Profilli dikdörtgen borular özel bir boru tipi çeliktir. Bu ürünün benzersizliği öncelikli olarak standart olmayan enine kesit biçimindedir. Bu yazıda, bu ürünlerin özelliklerine, mevcut boyutlarına ve kapsamlarına daha yakından bakacağız.

Profil boruların özellikleri

Bu ürünün kesitinin olağandışı şekli öncelikle amacına bağlıdır. Dikdörtgen ve kare borular boru hatlarında kullanılmaz, ancak çerçeve metal yapılarda kullanılır. Gerçek şu ki içi boş tüp bir metal çubuk ile aynı güce sahip ve yüzde 30-40 daha az ağırlığında.

Böylece, bu malzemenin kullanımı, metal yapıların kütlesini ve maliyetlerini azaltmanıza olanak verirken, bunların gücü ve maliyeti değişmeden kalacaktır. Ancak, ürünün bu özelliklerinin sadece GOST 8645 - 68'e göre yapıldıkları göz önüne alınmalıdır.

Başka bir deyişle, şekillendirilmiş borular sadece belirli kesit boyutlarında yüksek mukavemete sahiptir. Normlardan küçük bir sapma bile çelik yapının genel gücünü etkileyebilir veya kütlesini artırabilir.

Buna ek olarak, sertlik için çelik yapı kirişlerinin tasarım hesaplamaları genellikle standart boyutlara dayanmakta olup, bunların değerleri ilgili Devlet Standartlarının tablolarında belirtilmektedir. Buna göre, profillerin boyutları standartlara uygun değilse, hesaplamalar yanlış olarak ortaya çıkacaktır.

Hangi boyutlara bağlıdır

Boyut altında anlaşılmalıdır:

• Ürünün duvarlarının yüksekliği;
• genişlik;
• kalınlık;
• Yuvarlama yarıçapı.

Bütün bu parametreler genellikle üretim ürünleri yöntemine dayanır.

Endüstride şu anda bu ürünlerin üç teknolojik üretim süreci vardır:

• Standart bir borunun soğuk deformasyonu teknolojisi;
• Sıcak deformasyon teknolojisi;
• Profil boru bağlantılarının oluşumu ve sonraki kaynağı.

Bu teknolojik süreçlerin özellikleri aşağıdakileri etkiler:

• Ürünlerin profil bölümünün hizalama (kalibrasyon) yöntemi;
• Duvar kalınlığı;
• Yuvarlama yarıçapı vb.

Daha sonra, farklı üretim teknolojisiyle üretilen ürünlerin özelliklerini daha ayrıntılı olarak ele alın.

uygulama alanı

Profilli boruların kapsamı çok geniştir.

Çoğu zaman kullanılırlar:

• Inşaat halinde - çeşitli pavyonlar, hangarlar, tezgahlar, vb inşaat sırasında
• Mobilya üretiminde - raflar, raflar, okul mobilyaları vb.
• Otomotiv endüstrisi - römork ve çerçeve imalatında
• Tarım - boruların ve diğer belirli yapıların sera çerçeveleri için.

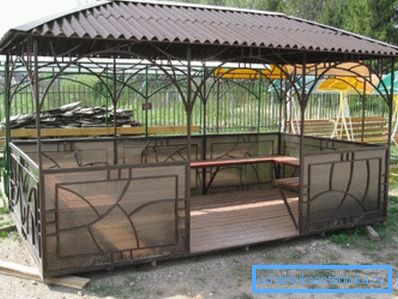

Tabii ki, bu malzeme evlerde yararlı olabilir, onlardan arbors, çitler, bahçe mobilyaları, merdivenler ve daha fazlasını yapabilirsiniz.

haysiyet

Bu malzemenin avantajları arasında aşağıdaki noktalar bulunur:

• dayanımı;
• Düşük ağırlık;
• Uygun fiyat, boşluk malzemesi sayesinde;
• Büyük çeşitlilik - bu sayede, en uygun bölüm boyutunun bir ürününü alabilirsiniz.
• Plastisite - gerekirse, ürün örneğin bir yay ile bükülebilir.
• Düşük ağırlık nedeniyle kolay kurulum. Montaj talimatları, parçaların normal kaynağında bulunur.

İpucu! Metal yapıları sadece kaynak ile değil, cıvatalarla da monte etmek mümkündür. Böyle bir bileşik genellikle prekast raflar, iskele, her türlü ticari ekipman vb. İçin kullanılır.

Şekilli tüp çeşitleri

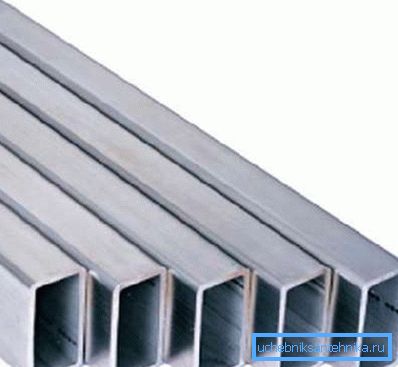

Sıcak haddelenmiş

Bu ürünlerin sıcak haddelenmiş üretim süreci aşağıdaki gibidir:

• Bir manşon veya cam formundaki kütük, plastisiteyi arttırmak için ısıtılır.
• Daha sonra kütük, kalıplama silindirleri ile yuvarlanır ve bunun sonucunda, dairesel bir kesite sahip bir boru oluşturulur.
• Daha sonra, yarı bitmiş ürün, kare, oval veya dikdörtgen bir ürüne dönüştürüldüğü bir kalıplama presine gönderilir.
• Bir sonraki adım, kütüğü soğutmak ve boyutlandırma silindirleri üzerinde yuvarlanmaktır.
• Ürün hazır olduğunda, tahılın oluşum sıcaklığına kadar ısıtılır ve doğal koşullarda kademeli olarak soğutulur. Bu işlem, kristal kafesindeki voltajı çıkarmanıza izin verir.

Sonuç, boru duvarının boyutunun 60 mm'den az olamayacağı duruma göre, devlet standartlarını karşılayan bir üründür. yani bölüm dikdörtgen bir şekle sahipse, dikdörtgenin yüksekliği belirtilen değerden daha az olamaz.

GOST 8639 - 82'ye (kare profiller) göre dikdörtgen profil borusu aralığı yaklaşık iki düzine boyut içerir. Aynı boyut GOST 8645-68 ile belirlenir. Ayrıca, bölümün boyutları 60x60 mm'den 230x100 mm'ye kadar değişmektedir. Doğru, sıcak haddelenmiş kare boru üretimi 180x180 mm bir sınır sağlar.

Diğer boyutlara gelince, GOST 8639-82'ye göre profil dikdörtgen borular aşağıdakilere sahip olabilir:

Soğuk haddelenmiş

Soğuk haddelenmiş profilli boruların üretim teknolojisi aşağıdaki adımlardan oluşur:

• İlk hazırlıktır - yıkayıcıda yuvarlak bir deliğin iniş.
• Daha sonra iş parçası yuvarlanır ve bunun sonucunda yuvarlak borular oluşur.
• Daha sonra, ürün pres ve hadde makinesinde kıvrılır.
• Daha sonra, önceki durumda olduğu gibi, bitmiş ürünün kalibrasyonu ve ısınması (temperleme) gerçekleştirilir.

Bu teknoloji, daha küçük boyutlarda bir dikdörtgen profil borusunun ve daha ince duvarlarının elde edilmesini sağlar. GOST'ye göre, bölüm yüzünün minimum yüksekliği 10 mm'dir. Enine kesitin maksimum boyutu 120x120 mm ile sınırlıdır.

Bu standart, eyalet standart şartnamesi 8639-82 ile tanımlanan 17 standart boyut ve ayrıca 8645-68 durum standardı belirtimiyle tanımlanan 16 standart boyut içerir. Genel olarak, ince duvarlı dikişsiz borulara ihtiyacınız varsa, bu tipteki ürünlerin seçiminin haklı olduğu söylenebilir.

kaynaklı

Kaynaklı dikdörtgen profillerin üretim süreci aşağıdaki gibidir:

• Her şeyden önce, boyutsuz bir çelik sacdan kesilmiş boyutsal tabakalar oluşur.
• Daha sonra iş parçasının boru bölümünün şekli altında kalıplanmasıdır.
• Bir sonraki adım, kaynağın indüksiyon eritme ve kaynaklama yöntemiyle veya inert bir gaz ortamında kaynaklanmasıdır.
• Üretimin son aşaması, yarı mamul ürünün silindirlerdeki soğuk deformasyon yöntemiyle kalibrasyonu.

Kaynak dikişinin sertliği sadece yüzde 5-10 oranında zayıflattığı için, bu ürünlerin gücü pratikten farklı değildir. Ancak bu teknoloji, yukarıdakilerin hepsinden farklı olarak, 1 mm'den 5 mm'ye kadar duvar kalınlığına sahip borular yapmanızı sağlar. GOST 30245 2003'e göre minimum kesit boyutu 40x40 mm'dir ve maksimum boyut 300x300 mm'dir.

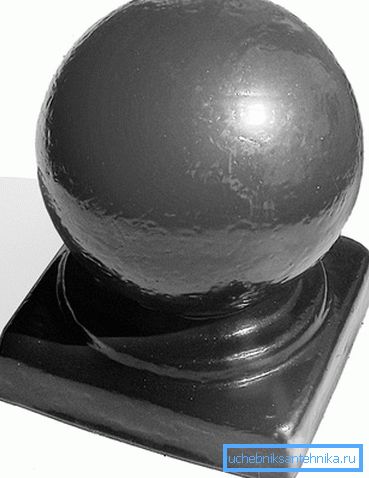

İpucu! Şekillendirilmiş borulardan, örneğin dekoratif elemanlardan yapıları birleştirirken, her türlü bağlantı parçasını kullanabilirsiniz - uçlar ve diğer öğeler.

Burada, belki de, söz konusu malzemenin tüm ana özellikleri vardır.

Sonuç

Profil boruları ana avantajları iyi mukavemete sahip bir dizi avantajlara sahiptir. Bu ürünlerin yukarıdaki özellikleri ve geniş bir ürün yelpazesi nedeniyle, uygulama alanları çok geniştir.

Tek ürünler belirli devlet standartlarına uygun olmalıdır, sadece bu durumda yüksek mukavemet özelliklerine sahiptirler. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
