Propilen boruları kuruyoruz: çalışma prensipleri
XXI. Yüzyılın başlarında, bir dizi teknik ve teknolojik avantajlar sayesinde, ısıtma için propilen borular ile soğuk ve sıcak su temini çok popüler hale geldi. Endüstri, çoğunlukla sabit modda bir veya başka su sıcaklığına dayanma kabiliyetleri bakımından farklılık gösteren çeşitli tipte malzemeler üretmektedir.
Aşağıda bu farklılıkları anlayacağız, düzenleme kurallarını öğreneceğiz ve ayrıca bu makaledeki videonun tematik bir tanıtımını göreceğiz.

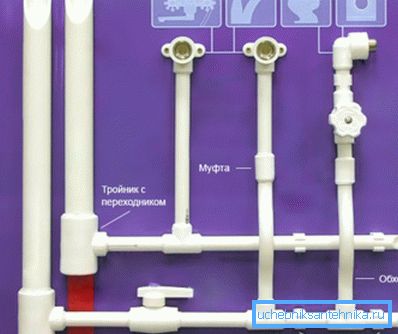

Polipropilen su tesisatı ve ısıtma
Not. Propilen borularının polipropilenden yapıldığı ve çoğu zaman belgelerin içinde PP veya İngiliz PPR'sinin Rusça kısaltmasıyla ifade edildiği belirtilmelidir.
Malzeme çeşitleri
| Boru tipi | randevu | Sürekli modda maksimum sıcaklık | Nominal basınç (atm / MPa) |
| PN10 | Soğuk su | 20 ° C (kısaca 45 ° C) | 10.2 / 1.0 |
| PN16 | Soğuk su | 40 ° C (kısaca 65 ° C) | 16,3 / 1,6 |
| PN20 | Soğuk ve sıcak su, ısıtma | 80 ° C (kısaca 100 ° C) | 20.4 / 2.0 |
| PN25 | Soğuk ve sıcak su, ısıtma | 95 ° C (kısa süreli 150 ° C) | 25,5 / 2,5 |
Propilen boruların kısa teknik özellikleri
- Her şeyden önce, propilen boruların 20 mm ila 125 mm arasında değişen farklı bölümler olabileceği hatırlanmalıdır - bu rakam sırasıyla iç çapları etkiler, böylece açıklık ihtiyacına göre her zaman seçilebilir.. Ek olarak, ürünler yukarıdaki tablodan görüldüğü gibi sıcaklık rejimine göre dağıtılır ve burada ana sınırlayıcı faktör, alüminyum folyo veya fiberglasın takviye edici katmanı olarak duvarların kalınlığı kadar değildir.

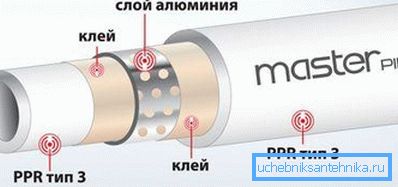

- Propilenin duvarı katı olabilir, ancak güçlendirilebilir, sadece ikinci seçenek farklı şekillerde yapılabilir.. Yani, folyo genellikle RN20 ile olduğu gibi tabakanın ortasında olabilir, ancak RN ile yapıldığı için yüzeye daha yakın olabilir. Bu durumda, fark sadece sıcaklık ve basınç değil, aynı zamanda ürünün perakende fiyatı da olabilir - RN25 daha fazla değer.

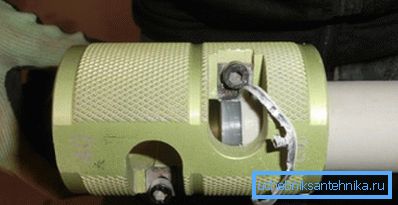

- Kural olarak, RN25 RN10, RN16 ve RN20'den biraz daha kalındır ve PPR'nin ucu elektrikli bir havya sıcak memesine girdiğinde, alüminyum folyo tabakası açığa çıkar - çapı nozulun iç çapı ile çakışır.. Ancak, yerleştirme sırasında, talimat homojen malzemeler ile yapışma olmasını gerektirir, yani PP ile, bu nedenle, folyo temizlenmelidir ve bir bıçakla yapmak biraz zor. Böyle bir boru sıyırma işlemi için, gerekli çapa sahip özel bir tıraş makinesi kullanılır, bu da hem polipropilen hem de alüminyum folyonun üst tabakasını çıkarır, daha sonra kaynak yapmaya başlayabilirsiniz.
Polipropilen kaynak
Not. Su kaynağı sistemi için ne kullanacağınıza kendiniz karar verirsiniz - propilen veya metal plastik borular - teknik özellikleri aynıdır. Bununla birlikte, metal plastik önemli bir zayıf noktaya sahiptir - bunlar, herhangi bir metal gibi, herhangi bir polimerden daha küçük bir işletme kaynağına sahip olan borular için metal bağlantı parçalarıdır.
Her şeyden önce, iş için bir havya ihtiyacınız var, ve eğer dairenizde (evinizde) kendi ellerinizle sıhhi tesisat ya da ısıtma yapıyorsanız, o zaman aracın gücü sizin için önemli değil - hatta en zayıf cihaz 300 ° C'ye kadar ısıracaktır ve sadece 270'e ihtiyacınız olacak. -280 ° C

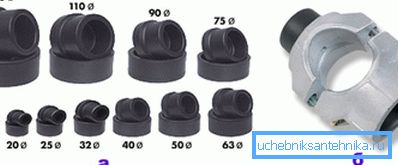

Üç tip lehim ütüsü vardır - üstteki fotoğrafta olduğu gibi xiphoid, ilk iki tip için molotochiiform ve spiral - çift nozullar kullanılır ve çubuk için - eşleştirilmemiş, ancak bu kaynak işlemi teknolojisini hiç etkilemez.
PPR kaynak uçları alüminyum alaşımdan yapılmıştır (altın ve gümüş dikkate alınmazsa, AL, Dünya üzerindeki en ısı iletken metal olarak adlandırılabilir), ancak Teflon ile de kaplanabilirler. Böyle bir kaplama ile propilen borular ve rakorlar sıcak metale yapışmaz, bu nedenle kaynak işlemi daha kolaydır ve hoş olmayan kokuların sayısı önemli ölçüde azalır.

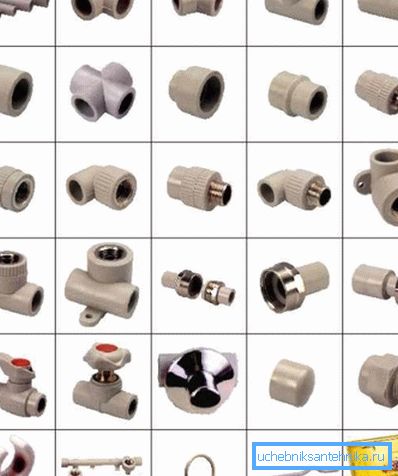

Bağlantı, bağlantı elemanları, kaplinler, 32 °, 45 açıları kullanarak gerçekleşir? ve 90 °, tees, indirgemeler, konturlar (kavşakları telafi etmek için kısa ark şekilli borular), indirgemeler ve tıkaçlar.
Ayrıca, polipropilenin çalışma ömrü metal ile karşılaştırılamaması nedeniyle, daha büyük bir miktar daha yüksek olan pirinçten ve dahası, silumludan çok daha karlı olan PP'den yapılmış küresel rakorlar ve vidalı rakorlar da vardır.
| Boru bölümü (mm) | Kaynak derinliği (mm) | Isıtma süresi (s) | Soğutma süresi (s) |
| 20 | 14'ten 17'ye | 5-6 | 2-3 |
| 25 | 15 ila 19 | 6-7 | 3-4 |
| 32 | 16'dan 22'ye | 8-9 | 4-5 |
| 40 | 18'den 24'e | 12-13 | 5-6 |
| 50 | 20'den 27'ye | 18-19 | 6-7 |
| 63 | 24 ila 30 | 24-25 | 7-8 |
| 75 | 26 ila 32 | 30-31 | 8-9 |
| 90 | 29 ila 35 | 40-41 | 9-10 |
Polipropilen kaynak parametreleri tablosu
Propilen boruların güvenilir bir şekilde birbirine bağlanması için, lehimleme çalışmaları sırasında, yukarıdaki tabloda belirtilen parametreleri gözlemlemek çok önemlidir. Örneğin, 20 mm'lik en yaygın kesit için boru, 14–17 mm'lik fitinge oturmalıdır, sıcak bir nozulda 5-6 saniye boyunca tutun ve yerleştirme için 2-3 dakika sonra tutun.
Eğer uç, fitingin içine doğru uzarsa, düzleşir ve bu sadece geçirgenliği azaltmakla kalmaz, aynı zamanda bir sağır tıkırtı yaratır, yani tüm boru hattını düzene sokar (alt resimde, 4 numaralı parça doğru lehimlemenin bir bölümünü gösterir).
Propilen boruları kaynaklamak için, termostattaki sıcaklığı 280 ° C'ye ayarlayarak (oda sıcaklığının oda sıcaklığından daha düşük olmadığını varsayarak) havya ısıtmanız ve boruyu ve bağlantı parçasını sıcak nozülün içine sokmanız gerekir. Son istenilen derinliğe ulaştıktan sonra, PPR'yi sıcak nozülde tabloda belirtilen süre boyunca tutun ve aniden bırakın. Daha sonra iki parçayı birleştirin ve ayrılan zamanı koruyun.
Montaj kolaylığı için, kablolama en iyi şekilde bloklar halinde yapılır, örneğin alanı soğuk sudan, kazandan derhal tuvalete, su sayacına, çamaşır makinesine ve lavaboya daldırırsınız. Bu seçenek, bir parça duvardaki bir parçayı kaynaklamaktan çok daha kolaydır.
Sonuç
Kaynak yapmadan önce, propilen borulara ve bağlantı parçalarına dikkat etmeniz gerekir, kuru ve yağdan arındırılır - gerekirse silin. Tüm sabitlemeler metal braketlere veya plastik klipslere sabitlenir, ancak boruları önceden hazırlanmış oluklara da, sonra sıvaya da boğabilirsiniz.
