Propilen borularının kaynağı nasıl yapılır

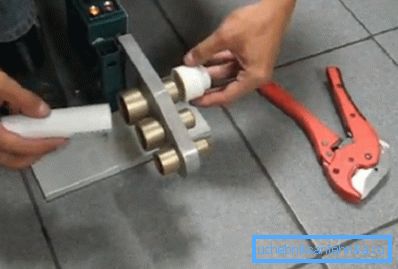

Evinizdeki veya apartmanınızdaki sıhhi tesisatlar, elbette, sıhhi tesisat veya ısıtma plastik veya çelik borularla yapılmadıkça, propilen boruların kendi ellerinizle lehimlenmesini gerektirir. PP için çeşitli tipte kaynak makineleri vardır, ancak bunların gücü, şekli ve maliyeti ne olursa olsun bunlardan herhangi birini kullanabilirsiniz.

Aşağıda size söyleyeceğimiz gibi, bunu nasıl yapacağınızı kolayca öğrenebilir ve ayrıca bu makaledeki video hakkında görsel bilgiler de gösterebilirsiniz.

Lehim PPR için gerekli ne

Not. İngilizce kısaltma PPR ve Rusça - PP herhangi bir boyutta polipropilen boruları tanımlar. Makalede aşağıdaki notasyonu kullanacağız.

Kaynak aracı

• Eral ER-01 (LUX) gibi bir alet, PPR ve bağlantı parçaları için toplam çap olarak 16 mm ila 75 mm arasında kullanılır. Daha büyük borular için daha büyük nozullara ihtiyaç vardır, bu nedenle daha güçlü bir üniteye ihtiyaç vardır.. Bu durumda, her biri iki adet 750 W güç üniteli bir xiphodial tipi elektrikli havyaya sahibiz, böylece toplamda 1500 W aldık - ısıtma elemanlarının her birinin otonom çalışması olasılığı vardır. Termostat, sıcaklığı sıhhi tesisat ve ısıtma için yeterli olan 300 ° C'ye ayarlamanızı sağlar.

• CANDAN SM-04 kaynak makinesi 16 mm'den 125 mm çapa kadar olan ağızlıkların kullanılmasına izin verir, bu da bağlantı elemanları ile lehimlenmesi için kullanılan polipropilen boruların tamamını kapsar.. Burada da iki otonom yakıt ısıtıcısı kuruldu, ancak her biri 1000W, bu nedenle, çıkışta 2000W var - ünite endüstriyel düzeyde görevlerle iyi başa çıkıyor - sıcaklık aralığı 50 ° C - 350 ° C arasında. Cihazla birlikte sadece üç adet eşleştirilmiş ağızlık - 50 mm, 63 mm ve 75 mm - birlikte verilir, gerisi gerektiğinde satın alınmalıdır.

• Silindirik aparat STURM TW-7218, şekil ve eklerinde benzer ksifoid aletlerden farklıdır - bu durumda polipropilen boruların lehimlenmesi eşleştirilmemiş ataşmanlar tarafından gerçekleştirilir, ancak prensip değişmez.. Power STURM TW-7218, 1880W ve termostat düğmesinin maksimum konumu - 300 ° C'dir. Kit, 20 mm, 25 mm ve 32 mm'lik üç ağızlık, bir altıgen anahtar ve bir tornavida içerir.

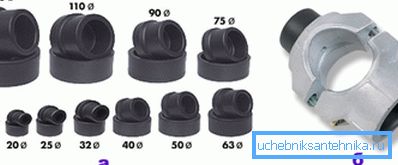

• Propilen borular için lehimleme demirinin genellikle sadece üç veya beş nozulla tamamlanmış olmasına rağmen, bir seferde ihtiyaç duyduğunuzda bunları her zaman satın alabilirsiniz.. Bu tür cihazlar çok hızlı ısınmasını sağlayan alüminyum alaşımıdır (ısıl iletkenlikte alüminyum altın ve gümüşten sonra 3. sırada yer alır). Ancak bazı değişiklikler Teflon kaplamaya sahiptir - bu, PP'nin metale yapışmasını neredeyse tamamen ortadan kaldırır, dolayısıyla çalışma sürecini kolaylaştırır.

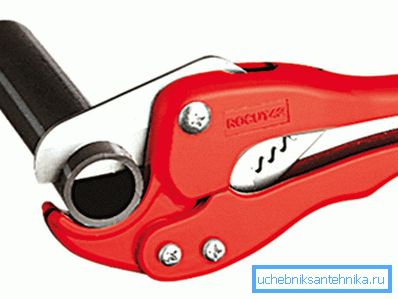

• Polipropilen ve metal plastik boruları kesmek için özel makaslar kullanılır.. Bu tür bir aracın kalitesi, kural olarak, bıçakların birbirine göre sabitlenmesine bağlıdır, bu yüzden bir geri tepme olmamalıdır ve sonra kesim düzgün olacaktır. Bu araç genellikle cihazla birlikte gelir, ancak yüksek kaliteli makaslar en iyi şekilde satın alınır.

Kaynak çalışmaları

Kaynak yapmaya başlamadan önce, hangi borunun önünüzde olduğunu belirlemelisiniz - RN10, RN16, RN20 veya RN25 - lehimleme yöntemi buna bağlı olacaktır. Gerçek şu ki, PPR RN10 ve RN16 katı bir duvara sahiptir, ancak RN20 ve RN25 alüminyum folyo veya fiberglas ile güçlendirilmiştir. Sadece burada RN20'de takviye folyosu, duvarın ortasında ve RN25'de - tabana daha yakındır.

Alüminyum folyo, lehimlenmeye müdahale eder, çünkü nozul içine girdiğinde, alüminyum tabaka açığa çıkar ve bağlantı parçasıyla birlikte yapışması gerekeceği ortaya çıkar, ancak bu, yapışmanın kalitesini ve dolayısıyla bağlantının kendisini azaltır.

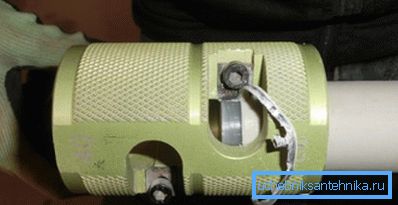

Bu nedenle, RN25 için, yukarıdaki fotoğraftaki gibi ucu (PP ve folyo üst tabakası) temizleyen bir titreme kullanılır. Ancak bu tür borular 95 ° C sabit sıcaklık ve 150 ° C'ye varan bir sıçrama için tasarlanmıştır, bu nedenle son derece nadiren kullanılırlar (özellikle merkezi ısıtma için), ayrıca oldukça yüksek bir fiyata sahiptirler.

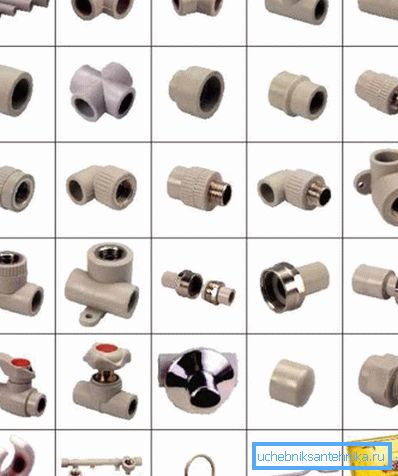

Polipropilen bağlantı parçaları yerleştirme için kullanılabilir;

• düz (kuplaj);
• açısal (32a, 45a ve 90a);
• indirgeme (bir çaptan diğerine geçiş);
• dişli (metale gitmek için);
• tee ve by-tüpler.

Buna ek olarak, operasyonel kaynağın metalden çok daha yüksek olduğu polipropilen vinçler üretilir, bu nedenle bunları ana hat üzerinde kullanmak daha iyidir. Böyle bir boru hattının sabitlenmesi plastik veya metal braketler ve klipsler ile gerçekleştirilir.

Not. Kaynak için, tüm iş parçaları (PPR ve bağlantı parçaları) kuru ve gressiz olmalıdır. Sadece aynı bölümler birleştirilebilir.

Bağlantıda boru daldırma derinliği ve ısıtma / soğutma süreleri tablosu:

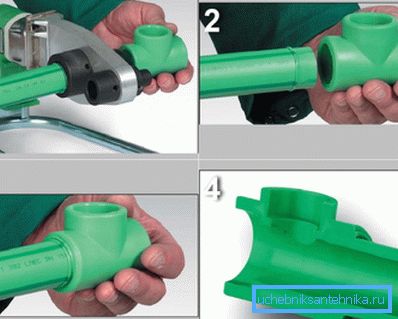

Lehimleme, parçaların üst resminde görülebileceği gibi birkaç aşamada gerçekleştirilir - borunun montajı ve ucu önce ısıtılır, daha sonra aynı anda ağızlıktan boşaltılır ve üçüncü aşamada birbirine birleştirilir.

Ve burada yukarıda yer alan tabloya dikkat etmeniz önemlidir - boruların fitinge ne kadar mesafede sürüleceğini, havyaların nozulunda ne kadar ısıtılacağını ve yerleştirildikten sonra ne kadar soğumasını beklediğini göreceksiniz. Eğer her şeyi doğru bir şekilde yaparsanız, sonuç olarak (№4 fotoğrafının parçası) bölümünde gösterildiği gibi bir rasyon almalısınız.

Bu parametreler son derece önemlidir, çünkü eğer boru bağlantı parçasına çok fazla girerse, ucu bölme üzerinde duracak ve düzleşecek, geçirgenliğini azaltacak veya genellikle bir tıkanmaya neden olacaktır. Yanlış olmamak için, PP üzerinde ısınmadan önce, istenen mesafede bir kalem veya işaretleyici ile işaretleyin ve onun tarafından yönlendirin.

Sonuç

Bir polipropilen boru hattının montajının, bir kerede bir elemandan ziyade bloklar halinde üretilmesinin çok daha uygun olduğu unutulmamalıdır - belirli bir parçayı rotadan ayrı olarak kaynaklıyorsunuz ve sonra onu ortak bir kontura birleştiriyorsunuz. İlk etapta çalışırken, yukarıda aldığınız talimatlara sahipseniz, herhangi bir mücbir sebep olmaksızın herşeyi gözden geçirmeniz gerekiyorsa ve bağlantılar yüksek kalitede olduğu takdirde (ayrıca bakınız: Boruların bağlanması: boru hatları ve çelik yapılar).

İyi şanslar!
