Seramik baca montajı

Baca gazı boşaltma kanallarına sıcaklık dengesi ve dayanıklılık için yüksek gereksinimler uygulanır. Seramik yapılar tuğla bacalarına değersiz bir alternatif haline gelmiştir. Her türlü yakıtla çalışan kazanlarda yangın geciktirici seramik borular kullanılmaktadır. Yüksek inşaat maliyeti, uzun servis ömrü ve agresif çevreye karşı dayanıklılık ile birleştirilmiştir. Seramik bir baca montajı, güvenlik kurallarına ve teknolojik standartlara uyulmasını gerektirir, bu şartlar yangınlardan kaçınmayı ve yanma ürünlerinin yüksek kalitede deşarj edilmesini sağlar.

cihaz

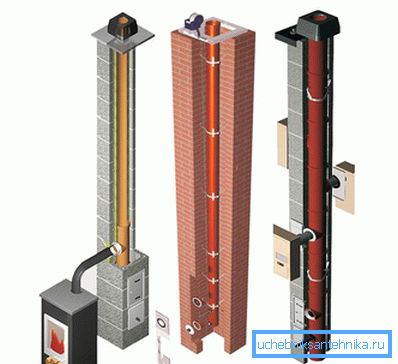

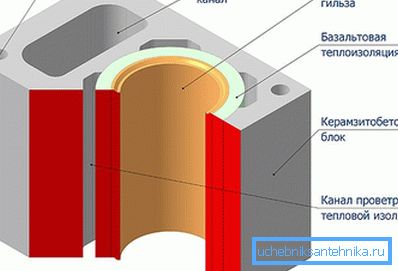

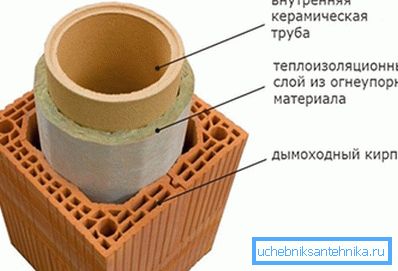

Üniversal baca sistemi, bir iç seramik boru ve hafif seramik baca tuğlaları veya beton bloklardan oluşan bir dış parçadan oluşan bir sandviç yapıdır.

Bazalt yünü gibi yanmaz yalıtım tabakaları döşenir. Isıya dayanıklı seramiklerin üretimi için hammadde olan şamot kil, yüksek sıcaklıkta egzoz gazları olan kazanlar için bir baca montajı sağlar. Bu malzeme nemi savuşturur ve yanma ürünlerinin etkilerine karşı bağışıktır.

Duman kanalının tasarımı, duvarlarda yoğuşma görünümünü ortadan kaldırarak yeterli bir yalıtım derecesi sağlar. Kaçan gazlar ısıyı borudaki deliğe tutar, sadece burada nem oluşumu için soğutulurlar. Yoğunlaşmaya maruz kalan küçük bir alanın seramik baca üzerinde önemli bir etkisi yoktur. Tasarım evin içinde ve dışında kurulum için tasarlanmıştır.

haysiyet

Yapı, yalıtım ve beton blokların içinde doğal refrakter malzemenin kullanılması tuğla ve metal bacalara göre bir çok avantaj sağlar:

1. Tuğla pürüzlülüğü olmayan bir seramik borunun düzgün duvarlarından dolayı draftın iyileştirilmesi.
2. Chamotte kilden yapılmış baca, korozyon direncinde metalden üstündür. Sandviç yapısından dolayı, kanal yavaşça soğuyor ve yoğuşuyor görünmüyor. Yanma ürünleri borunun düzgün kil duvarlarına yerleşmez, böylece malzemeyi tahrip eden agresif çözümler oluşmaz.
3. Kurumun yokluğu, kullanım güvenliğini sağlar - duman kanalı çap olarak azalmaz ve tortuların tutuşmasına neden olmaz.
4. Evrensellik - seramik baca gaz kazanları, katı ve sıvı yakıt üniteleri, şömineler için uygundur. Tasarımlar, düşük sıcaklıklı kazanlar için yüksek derecede ısınma ve özel borular ile kullanım için üretilmiştir.
5. İyi ısı yalıtımı hızlı ısıtma ve düşük ısı kaybı sağlar, bu faktörler ısıtma sisteminin verimliliğini artırır.
6. Sandviç boru, yangın güvenliği gereksinimine uygundur, beton bloklardan oluşan dış kasası ısınmadığından ve konutlar ve çatılardan geçerken ahşap zeminlere tehditler taşır.
7. Uzun servis ömrü, 30 yıla kadar garanti.
8. Modüler bir baca sisteminin basit bir kurulumu kendiniz yapmak için kullanılabilir.

Bir seramik boru seçerken, dezavantajları dikkate alınır: kurulum, dönüşsüz olarak dikey olarak yapılmalıdır, bu tür bir baca masrafı, bir tuğla veya metalden daha yüksektir, yapının toplam ağırlığı, temelde ek bir yük oluşturur.

Seçim kuralları

Seramik baca borusu birbirine sıkıca oturan ayrı bloklardan yapılmıştır, bu nedenle duman sızıntısı yoktur. Mevcut yönetmeliklere göre yüksekliği önceden hesaplanmaktadır. Bacaların aşırı uzunluğu, taslağı iyileştirmez, ancak gaz egzoz sisteminin verimli çalışmasına katkıda bulunmayan karmaşık aerodinamik türbülanslar yaratacaktır. İşe alınan, kurallara göre yönlendirilen boru:

• düz çatının 50 cm üzerindeki yükseklik;
• sırttan 1.5 m mesafede bulunan boru, 50 cm yukarıda yükselmelidir;
• 3 m mesafede, baca kenarları sırt çizgisinin altında olamaz;
• sırttan 3 m'den daha fazla olan boru, ufkunun çizgisinden 10 derecelik bir eksene ulaşmalıdır;
• iç seramik kanalın çapı, duman egzoz borusununkinden daha az olamaz;
• borunun ızgara hattından dış kenara doğru yüksekliği 5 m'den az değildir.

Birçok bacadan gazları yönlendirmek için bir seramik baca kullanılabilir, ancak herhangi bir konfigürasyonda alt modül yoğuşma toplamaya hizmet eder. Baca elemanları, ısıtma cihazının türüne odaklanarak seçilir: şömine, kazan veya soba. Boru çapının boyutu, yakıtın türüne ve kazanın gücüne bağlıdır. Seramik bacaların istenilen uzunluğunu hesaplamak için tavanın ve tavanın yüksekliğine ihtiyacınız vardır.

Baca montajı

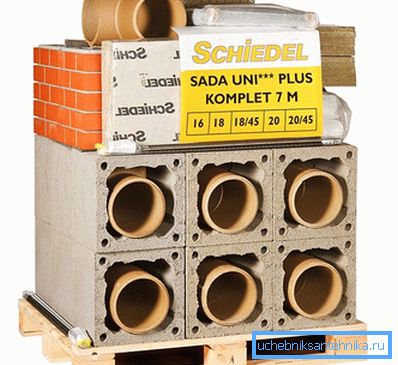

Üreticiler montaj için tamamen hazır bir tasarım üretirler, şunları içerir:

• ısıtıcının temizlenmesi ve bağlanması için tees de dahil olmak üzere seramik bloklar;
• kondens tankı;
• takviye için delikli bloklardan yapılmış çerçeve;
• mineral izolasyonu.

Baca üst kısmı özel bir koni ile yağıştan korunmaktadır. Yapının alt kısmında, hava akışı için bir ızgara kurulmuştur. Modüllerin montaj sırasını ve borunun büyüklüğünü seçmek, münferit bölümlerin derzlerinin üst üste binme geçişlerine düşmemesi gerektiğini dikkate alır.

Bacaların önemli ağırlığı ayrı bir temel oluşturmayı gerektirir. Boyutları baca çapını her yönde 10 cm aşmaktadır. Beton taban düz olmalı, yatay konumu düz olarak kontrol edilmelidir. Düz bir düzlem sağlamak için, seramik granit fayans döşeyebilirsiniz. Borunun tabanı, özellikle 7–8 m'yi geçenler, kesinlikle düz bir şekilde ayarlanmalıdır. Daha sonra, iki katman halinde katlanmış rulo malzemeden su geçirmezlik gerçekleştirilir. İlk beton blok temel üzerine serilir, altında çimento harcı kullanılır.

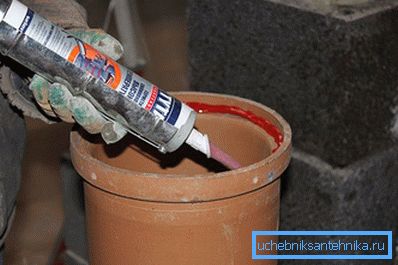

Seramik borunun bölümlerini bağlamak için özel bir dolgu macunu kullanılır. Kit içinde bulunan kuru karışımdan ve sudan bağımsız olarak yapılır, 7: 1 oranı korunur. Karışım ılık bir odada +20 ° C sıcaklıkta gerçekleşir, bileşimin sertleşene kadar 1-1.5 saat içerisinde kullanılması gerekir.

İpucu! Dondurulmuş çözelti su ile yeniden seyreltilemez.

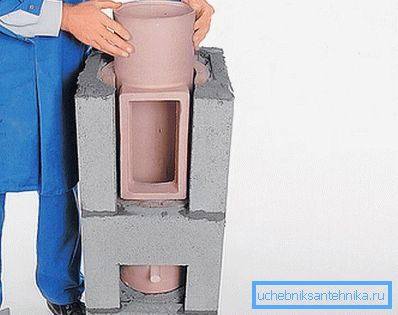

İlk blokta kondens boşaltma için bir tank monte edilir, bir temizleme deliğine sahip bir boru parçası bir sızdırmazlık maddesi ile tutturulur. Bu modül bazalt yünü ile sarılır. Sonraki her modül bir öncekine konur ve üretilen bir çözelti ile kapatılır. Borunun yüzeyine çıkıntı yapan aşırı bileşim nemli bir sünger ile silinir. Bir seramik borunun dışında, bir çimento kum harcı ile bağlantılı bir beton blok çerçeve bağlanır. Gerekirse, bireysel boyutlarda tees için delikler kesilir. Düz kısım deliksiz bloklardan yapılmıştır.

Üçüncü modül, ısıtıcıyı bağlamak için bir tişörtdür. Özel bir ön ek ile kaplıdır. Düz bölümden sonra bir kapak takılmıştır.

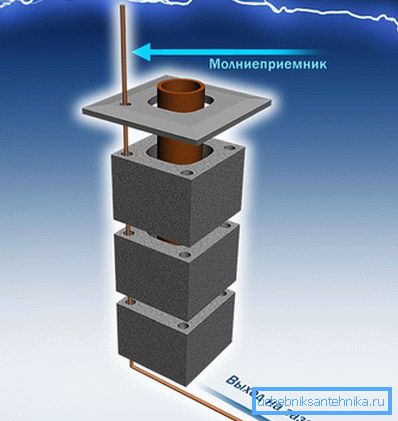

İpucu! Seramik baca beton bölümleri aracılığıyla paratoner getirilebilir.

Blokları kurarken, yatay ve dikey seviyeleri gözlemlemek önemlidir. Yapı stabilitesini ve sağlamlığını vermek için demir çubuklarla takviye edilir. Blokların köşelerinde bulunan delikler metal takviyenin altından yapılmış, 1.5 m'lik kesitler içine itilerek çimento harcı ile doldurulmuştur.

Baca monte edildikten sonra, denetim için tee bir kapı ile kapatılır ve alt üniteye bir havalandırma ızgarası takılır. İçine giren hava kanalın içinde hareket eder ve sıcaklığı düşürür. Seramik baca beton çerçeve olmadan kurulur, ancak bu durumda boru her metrede kelepçelerle tutturulur. Isıtılmamış bir çatı katında, bir bazalt yünü tabakası ile yalıtılmıştır.

Zemin ve tavan arasındaki geçitler bir kutu ile korunmakta ve bazalt yünü ile izole edilmektedir. Bir ahşap evde seramik bir baca montajının emniyetine özellikle dikkat edilir. Konumu ahşap duvardan 25 cm.

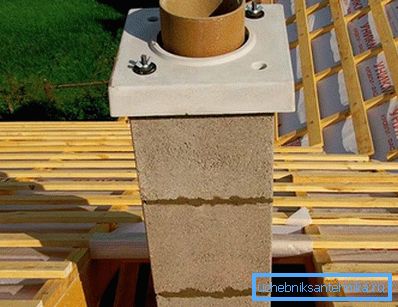

Çatı üzerinde bulunan baca son kısmı, bir kapak plakası beton ve koruyucu bir metal koni ile son bulur. Baca dış cephesi, ev sahiplerinin tadı için fayans veya başka bir malzemeden yapılmıştır.
