Sıcak bir zemin için borunun nasıl hesaplanır

Bugün, yerden ısıtma sistemi çok popüler hale geldi. Bu tür ek donanımlar, yaşam konforunu arttırmanıza ve ısıtma maliyetlerini azaltmanıza olanak tanır. Bu tür sistemlerin birkaç çeşidi vardır, su ısıtma ve elektrikli ısıtma elemanları ve kızılötesi yayıcılar. Her türünü kurarken kendi özel soruları olabilir. Örneğin, su ısıtmalı bir zemin oluştururken, kurulum için gerekli olan boru sayısını önceden bilmeye değer. Bu makale sıcak bir zemin için borunun nasıl hesaplanacağını tartışacak.

Malzeme seçimi

İlk adım, koşullarınız için doğru boruyu seçmek. Satışta bu tür yapılar için çeşitli seçenekler vardır. Yani gelen borular:

• bakır;
• metal plastikler;
• polipropilen;
• çapraz bağlı polietilen.

Her malzemenin kendine özgü avantajları ve dezavantajları vardır. En pahalı kurulum seçenekleri bakır borulardır. Bu belki de en önemli dezavantajları. Aksi takdirde, bakır borular en yüksek gereksinimleri karşılar. Batı Avrupa'da yer ısıtma sistemlerinde sıklıkla kullanılırlar. Bakır uzun servis ömrüne ve mükemmel ısı iletkenliğine sahiptir. Bu tip borular alırken, kurulumun çok fazla deneyim ve özel ekipman gerektirdiğini hatırlamaya değer.

Metal ürünler çok daha ucuzdur. Dahası, bu borular ayrıca yüksek bir termal iletkenliğe ve mukavemete sahiptir. Alüminyum tabakanın varlığı nedeniyle, ağır mekanik yüklere dayanabilirler.

İpucu! Polipropilen borular yerden ısıtma sistemi kurmak için nadiren kullanılır. İyi bir termal iletkenliğe sahip olmalarına ve ucuz olmasına rağmen, zayıf bir şekilde bükülürler. Bu nedenle, bu tür ürünlerin etkili bir sistemi oluşturmak çok sorunludur.

Çapraz bağlı polietilen, yerden ısıtma sistemi kurulurken de sıklıkla bulunabilir. Bu tür borular ucuz, mükemmel iletken ısı ve dayanıklıdır. Tek dezavantajı, güçlü sabitlemelerinin yerinde olması gerektiğidir. Bu yapılmazsa, boru orijinal durumuna geçebilir.

Hesaplamalar yaparız

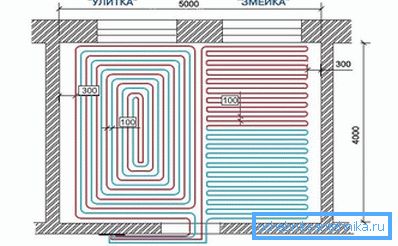

Gerekli boruların sayısını veya görüntüsünü hesaplamak için önce uygun kurulum şemasını seçmelisiniz. En yaygın olanları "yılan" ve "spiral" dir.

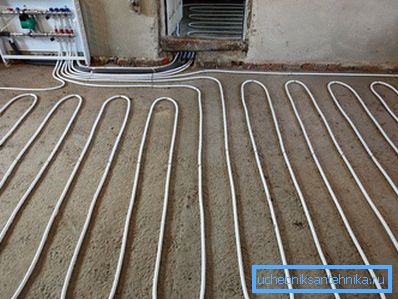

İlk seçenek iki çeşidi olabilir. İlk durumda, boru yığılmış yılandır.

İpucu! "Snake", borulara biraz tasarruf etmenizi sağlar, ancak aynı zamanda odanın ısınması eşit olmayacaktır. İlk olarak, zemin bir tarafta ısınır ve yavaş yavaş ısı hareket eder. Buna ek olarak, borulardan geçen su soğur. Bu, bir yandan zeminin her zaman biraz daha serin olacağı anlamına gelir.

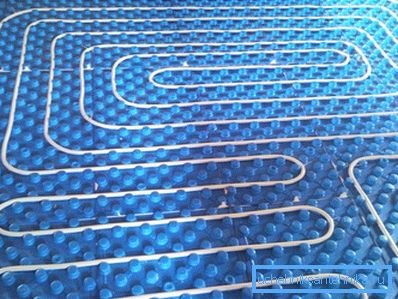

Daha verimli şekillendirme, çift sarmaldır. Bu durumda borular, içinden sıcak suyun aktığı ve soğutulmuş soğutucunun boşaltılacağı bir çiftin içine yerleştirilir. Bu yöntem, zemini oda boyunca aynı sıcaklıkta ısıtmanızı sağlar.

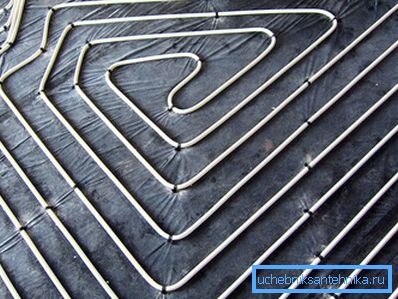

İpucu! “Spiral” sistemi kullanarak borular döşenirken, oda kenarlarından ortasına kadar ısıtılır. Bu yöntem en etkili olarak kabul edilir.

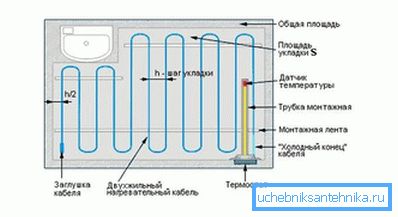

Gerekli boruların görüntülerini doğru bir şekilde hesaplamak için hangi yöntem seçilirse seçilmeli, bir diyagram çizmelisiniz. Ölçekli bir gelecek kağıdına kağıt üzerinde. Odanın kontürleri ve boruların döşeneceği hatlar uygulanacaktır. Büyük mobilya parçalarının yerini dikkate almak gerekiyor, bunların altında sıcak bir zemin döşenmesi tavsiye edilmez. Boruların en az 20 cm duvarlardan bir girintiyle döşenmesi de dikkate alınmalıdır.

Doğru hesaplama için, bir parametrenin daha bilinmesi gerekir - bu, borular veya perde arasındaki mesafedir. Bu parametre, boruların çapına ve termal iletkenliğine ve ayrıca ısı transfer ortamının sıcaklığına bağlı olacaktır. İlk iki gösterge, boruların satın alınacağı mağazada bulunabilir. İkinci gösterge, kullanılan boylere bağlı olacaktır. Ayrıca, adım seçimi odadaki gerekli sıcaklık ile belirlenir. Eğer daha sıcak olmasını istiyorsanız, o zaman adım daha azdır ve tam tersi de geçerlidir.

Hesaplamalar yaparken, bir devrenin uzunluğunun 60-70 metreyi geçmemesi gerektiğini unutmamalıyız. Aksi halde, sistemin etkinliği önemli ölçüde azalacaktır.

İpucu! Odanın alanı oldukça büyükse ve boruların uzunluğu 70 metreden fazla olacaksa, o zaman ek konturlar oluşturmanız gerekir (alana bağlı olarak bir veya iki). Aynı uzunluğa sahip olmak daha iyidir.

Gelecekteki sistemin doğru çizimini yaparak (duvarlardan uzaklığı ve büyük mobilya parçalarının gelecekteki yerini dikkate alarak), gereken sayıda boruyu doğru bir şekilde hesaplayabilirsiniz. Ama her zaman bir marj ile almaya değer. Herhangi bir çalışmada, küçük eksiklikler ve kusurlar kaçınılmazdır. Uygun bir boru bulmak için alışverişe çıkmaktan yüzde onluk bir kaynak yapmak daha iyidir.

video

Ek teknolojik nüanslar aşağıda tartışılmıştır:
