Sıhhi tesisat boruları: malzeme, ölçü ve montaj yöntemleri

Bu yazının konusu sıhhi tesisat boruları ve bağlantılarıdır. Şu anda hangi metal ve plastik sıhhi tesisat borularının kullanıldığını, birbirine nasıl bağlandıklarını ve sıhhi tesisat armatürlerini bulmalıyız. Ek olarak, belirli iletişim için hangi çapların tipik olduğunu öğreneceğiz.

Malzemeler ve kapsam

İlk olarak, sıhhi tesisat için hangi boruların kullanılabileceğini ve hangi amaçlarla kullanılabileceğini öğrenin.

Basınçlı su boruları ve ısıtma sistemleri

• Merkezi ısıtma sistemlerinde siyah çelik hala yer kaybetmiyor. Onun gücü kesin bir artıdır; yıl boyunca sistemde hava olmaması nedeniyle sınırlı korozyon direnci telafi edilir.

Dikkat edin! Ne yazık ki, ama ısıtma boruları yaz için dökülmemelidir - sadece teoride. Pratikte, yılların sıcak zamanı - onarım zamanı ve dökme demir radyatörlerin bölümleri arasındaki kaçınılmaz sızıntılar bazen sistemi tahliye etmeye zorlar.

• Galvaniz, siyah çeliğin ana dezavantajından yoksundur. Ancak burada bir nüans var: çinko tabakası kaynaklarda kırılmış. Korozyona dayanıklı ısıtma veya su kaynağı sadece dişlere tamamen monte edilmişse olacaktır.

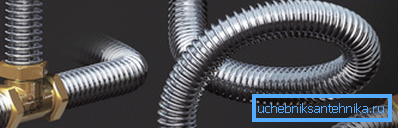

• Oluklu paslanmaz çelik, en yüksek gerilme direncine sahiptir, korozyona, agresif ortamlara karşı dayanıklıdır ve önceki çözümlerin ana dezavantajından yoksundur - diş çekme veya kaynak ile kurulumun karmaşıklığı. Esnek oluklu borular çaplarına eşit bir yarıçap ile bükülür. Tek dezavantajı nispeten yüksek fiyattır (15 mm için - metre başına 170 ruble).

• Yerden ısıtma sistemlerinde kullanılan metal-plastik, otonom ısıtma ve su temini (sıcak ve soğuk). DH'de de kullanılabilir; Bununla birlikte, bu malzeme, borulardaki sıkıştırma armatürlerinin itibarı ile ciddi şekilde (ve haksız bir şekilde) zarar görmüştür; bu, kurulumda bazı hatalar ile birkaç ısıtma ve soğutma döngüsünden geçmeye başlar. Boru, aralarında bir alüminyum boru bulunan iki çapraz bağlı polietilen katmanından oluşur.

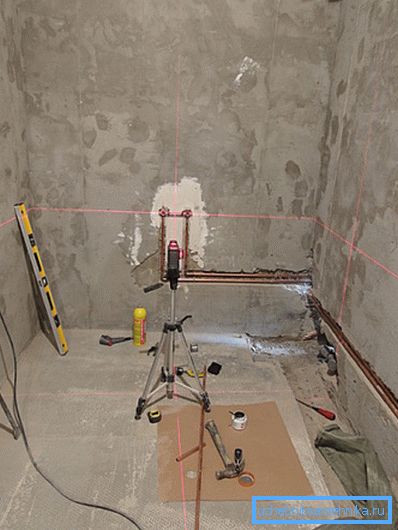

• Bakır sıhhi tesisat borusu her türlü ısıtma ve su temin sistemlerinde kullanılabilir.. Bu ucuz, ama son derece dayanıklı bir çözüm değildir.

• Polipropilen, aksine, düşük maliyeti ile çekicidir.. Polipropilen su tesisatı en az yarım yüzyıldır ve mineral çökeltilerin aşırı büyümesinden muzdarip değildir; Asılı sert plastik ile iç yüzeyin erozyonu da korkunç değildir.

Önemli: Sıcak su temini ve ısıtma sistemlerinde, alüminyum folyo veya doğranmış cam elyafı (fiber) ile güçlendirilmiş polipropilen kullanılır. Takviye, gerilme mukavemetini arttırır ve ısıtma sırasında polimer boru hattının uzamasını önemli ölçüde azaltır.

• Polietilen sadece ve sadece soğuk su için kullanılır.. Bu plastiğin çalışma sıcaklığı 40 dereceyle sınırlıdır.
• Bununla birlikte çapraz bağlı polietilen, mukavemet ve ısı direncinin artmasıyla temel olarak ondan farklıdır.. Polimer moleküller arasındaki çapraz bağlantılar, fiziksel özelliklerini değiştirerek, herhangi bir ısıtma sisteminde ve sıcak su devrelerinde kullanılmasına izin verir. Tüplerin esnekliği onları toplayıcı kablolama ile çok popüler hale getirir.

kanalizasyon

Kanalizasyon sistemleri için kullanılan materyallerin listesi oldukça küçüktür.

• Dökme demir şimdi eski popülaritesini kaybetti. Nedenleri - yüksek maliyet, büyük kütle ve kabartma yuvaları ile son derece zaman alıcı kurulum. Dökme demir lehine olan tek argüman akustik nitelikleridir: masif duvarlar herhangi bir gürültüyü emer ki bu da bir apartman binasında bir yükseltici durumunda çok kullanışlıdır.
• Aksine, popülerlik zirvesinde sıhhi tesisat PVC boru. Düşük ağırlık, kolay kurulum ve kesim kolaylığı, mevcut pazardaki rakip çözümlere baskı yapmasına olanak sağladı.

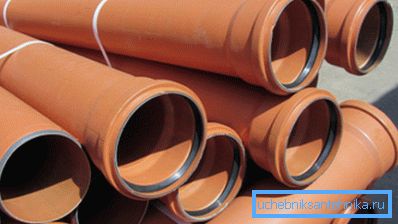

• Polipropilen burada kullanılır. Polivinil klorürden bile daha hafiftir, daha fazla sertliğe ve en önemlisi ısı direncine sahiptir. Polipropilen kanalizasyon sisteminin çalışma sıcaklığı PVC için 60 dereceye kadar 60 derecedir.

• Polietilen, düşük çalışma sıcaklığı nedeniyle çok daha az sıklıkla kullanılır.Avantajı sessizliktir: kalın ve aşırı elastik duvarlar, dökme demirden biraz daha kötü sesleri söndürür.

montaj

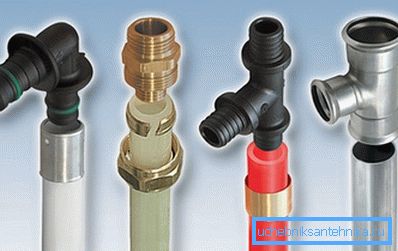

Sıhhi tesisat borularının montajı, listelenen vakaların her birinde nasıl yapılır?

Sıhhi tesisat, ısıtma

kanalizasyon

terminoloji

Bazı terimler, tesisattan uzaktaki okuyucuların olağandışı olmaları muhtemeldir ve bu nedenle yorumlanması gerekmektedir.

• Sıkıştırma fitingi, konik bir iç kesite sahip bir kapak somunu sıkılırken boruyu lastik veya silikon conta ile bastırır veya boruyu, bir ayrık halkayı (yumuşak bakır ve metal-plastik olması durumunda) kullanarak nozülde bastırır.

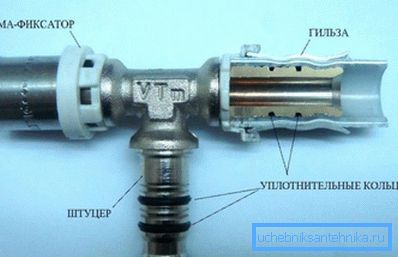

• Baskı parçası, paslanmaz çelik astarı özel maşa ile sıkarken bir çift kauçuk halka ile bağlantı parçasındaki metal-plastik boruyu güvenilir bir şekilde sabitler.

• Basıldığında, itmeli (İngiliz dili itmeli basma) sabitlenir. Lastik halka ile burada da sızdırmazlık sağlanırken, sabitleyici içe dönük ayakları olan paslanmaz çelik bir yay halkasıdır.

Polipropilen kaynak yapılırken düşük sıcaklıkta bir lehim demiri, bağlantı elemanının iç yüzeyini ve borunun dış yüzeyini eritir; sonra parçalar birleştirilir ve soğuduktan sonra bir olur.

Polietilen boru hatlarının alın kaynağı benzerdir.

• Elektrofüzyon tertibatı bir ısıtma bobini içerir. Besleyerek, polietilenin erime noktasına kadar ısıtılması ve parçaların güvenilir bir şekilde kaynatılması için zorlayabilirsiniz.

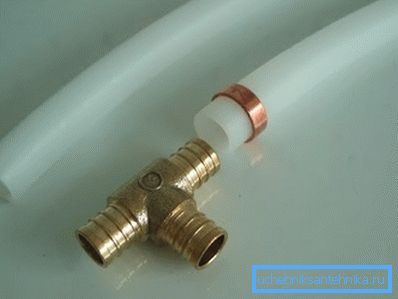

• Çapraz bağlı polietilenin mekanik bir hafızası vardır ve boru ucunu özel bir aletle gerdirdikten sonra, içine yerleştirilen bağlantı parçasını sıkıştırarak orjinal çapına geri döner. Üstte takılan bir manşon ek sabitleme sağlar.
• Çelik boru hatlarının dişli bağlantıları, dökme demir ve pirinç rakorlar kullanılarak yapılır; iplikler keten (genellikle boya ile) veya polimerik malzemelerle kapatılır.

Önemli: çeşitli sıhhi tesisat el sanatlarının genellikle tesisat boruları, masa lambaları, zemin lambaları, masalar vb. Resimden sonra, bu komik tasarımlar oldukça baskın görünüyor.

boyutlar

Çeşitli amaçlar için boru hatlarının çaplarına ilişkin birkaç ilginç gerçek, bir şekilde ya da başka bir şey söyleyelim.

• Hem satış görevlileri hem de teknik yazarlar genellikle boruların tesisat boyutlarını inç olarak gösterir. Bir şekilde geleneğe bir övgüdür: İngiliz ipliklerinde, boru dişlerinin çaplarının ölçülmüştür. Basit olarak kullandığımız ölçüm sistemine dönüştürme talimatları: sadece boyutu 25.4 ile çarpın - ve boyutu milimetre olarak alacağız.

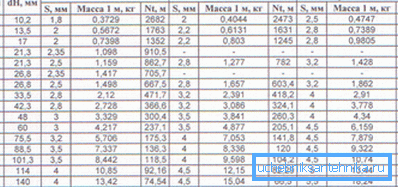

• Karışıklık burada bitmiyor. Çelik borular için ana parametre harici veya dahili çap değil, koşullu geçiş (DU). Kural olarak, iç çapa yakındır, ancak buna eşit değildir ve yalnızca bu boru hattının elemanlarını bağlamak için uygun boyutta boru dişi kullanmanın olasılığını belirtir.

• Her tip plastik boru tesisatının ölçüleri metrik sistemde belirtilmiştir. Kural olarak, dış çapla gösterilirler; İç enine kesitini hesaplamak için duvar kalınlığını bilmeniz gerekir.

Isıtma ve su sağlama sistemleri için hangi boyutlar uygundur?

• Soğuk su ve sıcak su tedarik gömlekleri 15-20 mm çapındadır.
• Radyatöre yol açar - 20 - 25 mm.
• Su ve ısıtma yükselticileri - 25 - 32 mm.
• 40 - 65 mm - ısıtma ve suyun şişelenme çapı.
• 75 mm ve üzeri bir sıhhi tesisat borusu, apartman binalarına ısıtma, sıcak su temini ve soğuk su temini sağlayan asansör tertibatlarının ve su sayaçlarının montajı için kullanılmaktadır.

Sıhhi tesisat borularının boyutları - PVC, polipropilen, polietilen ve dökme demir - atık su deşarjı dikkate alınarak kanalizasyon için seçilir.

• Sıhhi tesisat borusu 50 mm, tuvalet hariç tüm cihazları bağlamak için kullanılır.

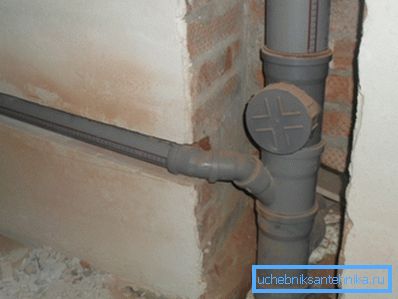

• 110 mm - tuvalet ve kanalizasyon yükselticiden gelen drenajın tipik bir bölümü.

• 150 ve üzeri - kuyulardaki kanalizasyon alanları ve kuyular arasındaki kanalizasyon alanları.

Sonuç

Mevcut çözümlerin biraz yüzeysel incelemesinin okuyucu için faydalı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki video ek tematik bilgiler içerir. İyi şanslar!
