Sıhhi tesisat için bir kolektör nedir

Başlamak için, bir su manifoldunun ne olduğunu açıklığa kavuşturalım - farklı sıvıları (moleküler bileşime veya sıcaklığa göre) karıştırabilen veya aynı anda birkaç kanaldan dağıtabilecek teknik bir boru parçası. Bizim durumumuzda, bir karıştırıcı, bir tişört, bir dörtgen veya ısıtma veya su tedarik borularını dağıtmak için bir tarak olabilir.

En son sürüme daha fazla dikkat edeceğiz - nasıl bağlandığını öğrenin ve bu makaledeki bir video tanıtımını görün.

Kollektör montajı

Not. Büyük ölçüde, kollektörlerin kurulumu hiç de mevcut değildir, çünkü akışkanın diğer kanallara kolaylaştırılmış transferini kolaylaştıran bir ara adaptör olduğu için. Böyle bir cihazın tüm kurulumu genellikle diğer tesisat tesisatı ve sistemleri ile bağlantılı olarak düşünülür.

tür

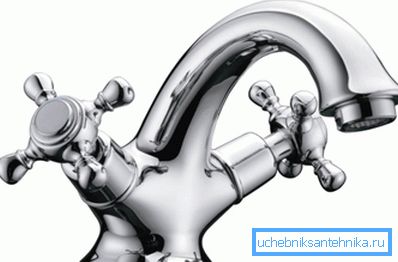

• Sıhhi tesisatlı sıradan bir kullanıcı için bir kollektörün en iyi bilinen şekli, bir banyo veya duvara yerleştirilmiş bir lavabo veya banyo bataryasıdır (aynı zamanda duvar gömme seçenekleri de vardır). Bu mekanizma, bir vinç kutusu (iki valf ve iki kollu modeller) şeklinde veya bir kartuş veya bir bilye şeklinde (tek kollu veya joystick modelleri) valflere sahip olabilir.
• Vana tiplerinin herhangi birinde, su girişinin bir prensibi vardır - iki kaynaktan (sıcak ve soğuk) gelir ve emzik olarak adlandırılan tek bir kanal üzerinden tüketim için çıkar.. Bu tür cihazların fiyatları, kaliteye ve dekorasyona bağlı olarak birbirlerinden çok farklı olabilir.

• Tüm su toplayıcılarının en basit olanı, borular için bir sıhhi tişörtdür. Bunlar, bir su dağıtım ünitesidir - besleme bir kanaldan geçer ve dağıtım ikiye gider.. Bu tür cihazlar sürekli olarak sadece su beslemesinde değil, aynı zamanda kanalizasyon sisteminde (fan tees) de kullanılmakta, aynı zamanda çok çeşitli sıvı ve gazların taşınması ve dağıtılmasında kullanılmaktadır. Su temininde çelik, pirinç, bakır, polipropilen, çapraz bağlı polietilen ve polybutilen'den imal edilir.

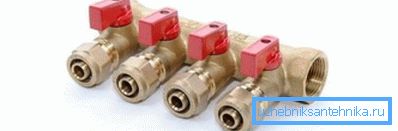

• Son olarak, en iyi bilinen tesisatçı tipi kollektör, su ısıtmalı zemini kurarken su yapı grupları için kullanılan taraktır, ya da radyatörler için sıvının binanın farklı kanatlarına dağıtılması olabilir.. Çoğu durumda, yukarıdaki fotoğrafta gördüğünüz gibi, vanalarla satılır, ancak onsuz da temin edilebilir - daha sonra vanalar bağımsız olarak kurulmalıdır.
• Bir kural olarak, bu tip taraklar, bakır, çelik ve hatta silumdan yapılmalarına rağmen, pirinçten yapılma olsa da, ikinci seçenek hiç kullanılmamakta daha iyidir.. Böyle bir cihazdaki musluk sayısı farklı olabilir, üçten sonsuza kadar, yani ihtiyaç varsa 10 veya daha fazla çıkışa sahip olan toplayıcıları bağlayabilirsiniz.

Isıtmalı kat toplayıcı

Isıtma komutunda su analizi için dağıtım düğümü, sadece niş içerisinde değil, bunun dışında özel bir oda varsa, bu tür bir sistemin kimseye müdahale etmeyeceği bir kazan dairesi kurmanıza izin verir. Ama her şeyden önce, özü anlayalım, yani prensip olarak, ısıtma sistemini toplayıcıdan bağlayıp nasıl çalıştığını öğrenelim.

İki devre her zaman her ısıtma rezistansından çalışır - biri sıcak su beslemek için, diğeri zaten soğutulmuş soğutucuyu geri döndürmek için, bu nedenle, su ısıtmalı bir zemini kurmak için, ayrıca iki tarak - giriş ve çıkışa da ihtiyacınız olacaktır.

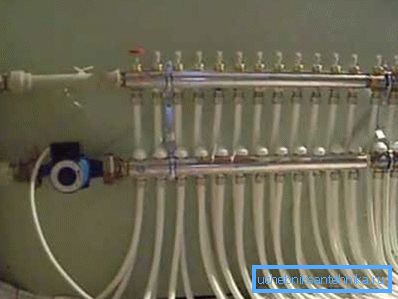

Yani, ısıtma devreleri ayrılmış olan bir sıcak su kazanı takıyorsunuz, ancak bu durumda besleme borusu ve dönüş borusu taraklarla su dağıtıcısına gider. Yani, bir kollektör tedarik için kurulur ve öbürünün geri dönüşü için, genellikle duvara gömülü olsun ya da olmasın, bir diğerinin üzerine monte edilirler.

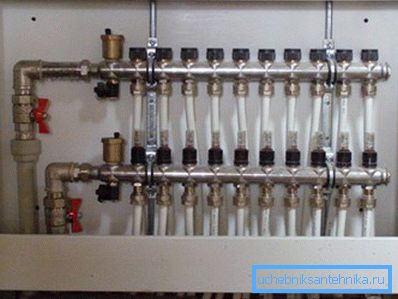

Üstteki fotoğraflarda görebileceğiniz gibi, stop vanaları sadece kolektör borularına değil, aynı zamanda bunları ısıtma kazanı ile bağlayan borulara ve her birinin diğer tarafına yerleştirilmiş olup, Mayevsky vanası genellikle her zaman sistemde olabilen hava tahliyesine vidalanır.

Memelerin sayısı, su devresi sayısına bağlıdır, örneğin, 10 odadan oluşan bir eve bir dağıtım düğümü kurabilir, sonra en az 10 musluklu taraklara ihtiyaç duyarsınız, ancak bir odada birden fazla devre olabilir, daha sonra potansiyel müşteri sayısının artırılması gerekir. .

Bir kat su devresi, ister çapraz bağlanmış polietilen isterse metal takviyeli plastikten yapılmış olsun, bir çimento-kum şapı tarafından kapatılmış derzlere sahip olmamalıdır - aksi takdirde ısıtma sisteminin ömrünün uzunluğunu riske atarsınız.

Odanın büyük olduğu ve bir boru bobininin boyutlarına uymadığı durumlarda, odayı kanatlar boyunca bölmek en iyisidir, bu nedenle böyle bir alan için iki, üç veya hatta dört kanat olabilir, toplayıcının uzunluğunu yansıtır.

Ancak, büyük bir ev için bir su çıkışı kurmak son derece elverişsizdir - bu durumda fazladan boru döşemeniz gerekecektir ve en başlarda bu, kurulum için çok uygun olmayan oldukça etkileyici bir devreler olabilir.

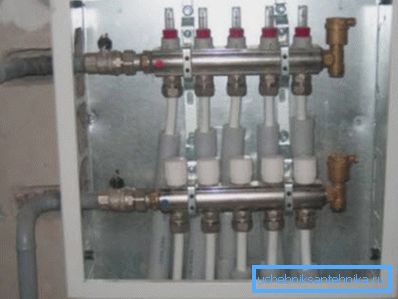

Üstteki resimde gösterildiği gibi, iki veya üç odaya bir su-düğüm yapmak çok daha kolaydır, o zaman bir yerden daha az boru döşemek zorunda kalacaksınız, bu da duvarlardan geçerken bir artışa neden olacaktır. Bu gibi durumlarda besleme ve geri dönüş devrelerine ait kablolar genellikle dişli manifolddan pirinç manifolduna geçen polipropilenden yapılır.

Not. Uygulama su ısıtmalı zeminin montajının çapraz bağlı polietilenden değil, metal bazlı laminattan üretilmesinin çok daha karlı olduğunu göstermektedir - ısınma kalitesi ve çalışma ömrü değişmezken, maliyet azalmaktadır. Buna ek olarak, her zaman, koleksiyonları metal plastik bir boruya geçmek için uç armatürlerle donatılmış olan toplayıcılar vardır.

Sonuç

Sonuç olarak, kollektörlerden herhangi birini kendi ellerinizle su borularına bağlayarak kullanabileceğinizi belirtmek isterim - bu hiç de zor değil. Sıcak bir zemin kurmak için bile uzun taraklar bile, normal tişörtlerden çok farklı değildir.
