Sıhhi tesisat: montaj işi

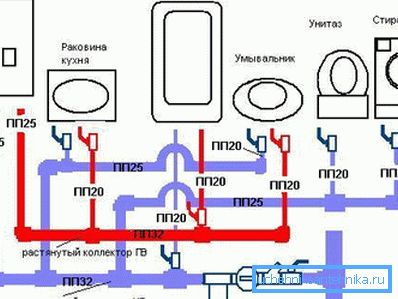

Ülkede, bir ülkede ya da apartmanda su dağıtımının temel düzeni kesinlikle farklı değildir çünkü her durumda sıcak ve soğuk su kaynağı ve boruların getirildiği banyolar vardır. Şu anda çoğu durumda bu tür kablolama polipropilenden yapılmıştır.

Bu, yüksek sıcaklıklara (110 ° C'ye kadar) dayanabilen ve ayrıca özel bir havya ile kolayca ve hızlı bir şekilde kaynak yapılan çok güvenilir bir malzemedir. Bunu pratikte nasıl yapacağınızı, bunun için hangi borulara ihtiyaç duyulduğunu öğreneceksiniz ve ek olarak, bu makaledeki videonun tematik bir gösterimi ile sunulacaksınız.

Montaj çalışması

malzemeler

• PN-10. En ucuz apartman içi polipropilen (PPR veya PPR) boru, bu PN-10 - talimatı, 20 ° C'yi aşmayan bir sıcaklığa ve çalışma basıncı 1 MPa'yı aşmadığı takdirde 45 ° C'ye kadar olan bir aşırı sıcaklığa sahip soğuk su için kullanılmasına izin verir. Kural olarak Tesisatçılar daha kalın bir malzemeyi tercih ederek böyle bir boruyu tercih etmemektedir.

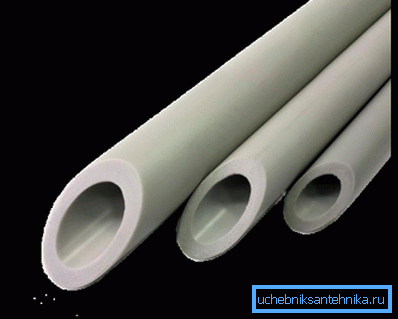

• PN-16. Bu tür bir boru, takviye edilmemiş olmasına rağmen çok daha sık kullanılır, çünkü izin verilen işletim suyu sıcaklığı, nominal değeri 1.6 MPa olan 60 ° C olabilir. Bu tür malzemeler, bazı durumlarda, sıcak su tedariki için bile kullanılabilir, ancak kabloların sıva altında olması şartıyla, bunların deforme olmasına izin vermez.

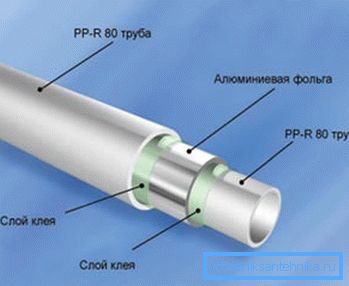

• PN-20. Bu türden sıhhi tesisat boruları, genellikle hem sıcak hem de soğuk su besleme sistemleri için ve ısıtma için kullanılabildiğinden, genellikle evrensel olarak adlandırılır - çalışma sıcaklığı, 2 MPa'ya kadar sabit bir basınçta 95 ° C'dir. Bu fiberglas olabilir takviye tabakası nedeniyle mümkündür, ancak daha sık alüminyum folyo.
• PN-25. Ancak böyle bir işarete sahip boru, özel bir evde ya da ülkede kendi elleriyle, su sıcaklığının 95 ° C'lik bir çalışma sıcaklığına sahip olduğu ve 110 ° C'ye kadar olan basınçların 2,5 MPa'ya kadar sabit bir basınçta mümkün olduğu ısıtma için kullanılabilir. Bu, duvarların kalınlaşması ve takviye tabakasının yüzeye daha yakın olması nedeniyle mümkündür, bununla birlikte, kurulum sırasında bu durum bazı rahatsızlık yaratır (bir traş makinesi ile folyonun sıyrılması).

PN-10 ve PN-20 teknik parametrelerinin tablosu

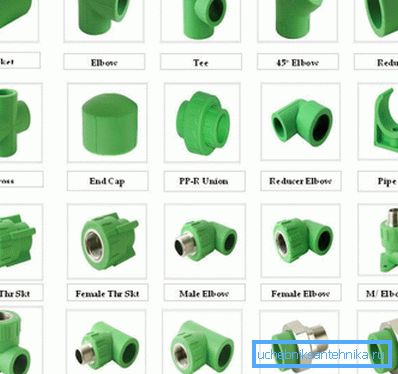

Polipropilen borunun başka bir düzlemine yerleştirme, tornalama ya da başka bir düzleme, evde ya da evde kendi elleriyle takılırken, özel PPR dişli, lehim ve birleşik armatürler kullanılır. Bu cihazlar aynı zamanda, örneğin, daha kalın bir yükselticiden yatay kablolamaya geçerken farklı çaplardaki borularla dekuplaj yapmanızı sağlar.

Not. Polipropilen boruların kaynağı için üç tip elektrikli lehim ütüsü kullanılır - xiphoid, disk ve boru. Teknik açıdan, bir su kaynağı sistemi kurarken, bunlar arasında fark yoktur, ancak ilk iki tipte, çift nozullar kullanılır ve ikinci, eşleştirilmemiş olanlar için. Tüm nozullar alüminyum alaşımından yapılır, ancak daha yüksek kalitede olanlar erimiş polipropilenin yapışmasını engelleyen bir Teflon kaplamaya sahiptir.

Kaynak çalışmaları

Bir apartman dairesinde, bir hamamda veya ülkede su borularının düzeninin bir işaretleme ile başlamasıyla başlayalım, yani, belirli bir banyonun tam olarak nerede ve ne kadar yüksek olacağını ve bunları tebeşir veya teknik kalemle işaretlemeniz gerekecek. . Bu, gerekli PPR metriğinin yanı sıra kenetleme ve bükme için gerekli olan dişli, lehimleme ve kombine (redüksiyon) bağlantıların tipini ve yaklaşık sayısını doğru bir şekilde hesaplamanıza olanak tanır.

Sadece yaklaşık rakor sayısı diyelim, çünkü sadece dişli armatürler farklı tesisat tesisatı çıkışları için doğru bir şekilde hesaplanabilir, ancak bağlantı parçalarının sayısı (tees, açılar, kaplinler, baypas ve fiş) her zaman dalgalanma gösterebilir. Bu nedenle, küçük bir marj ile satın alınır.

Hangi hatta sürdüğünüze bağlı olarak (sıcak veya soğuk), polipropilen borunun işaretlenmesi de değişebilir. Örneğin, bir elektrikli kazan veya gaz kolonundan gelen bir sıcak su kaynağını bir PN-25 borusuyla döşeyebilirsiniz, ancak bu durumda, kaynak işleminden önce, ucu bir tıraş makinesi ile işlenmelidir.

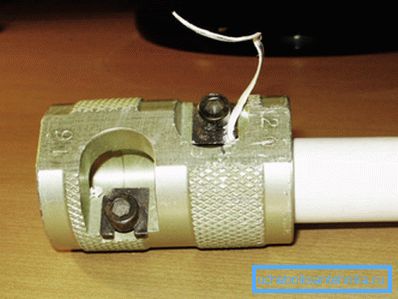

Bu cihaz, bir okul kalemtıraş makinesini bir şekilde hatırlatmaktadır, bu durumda sadece bir ağaç çekmiyorsunuz, fakat bir SPR tabakası ve alüminyum folyo lehimlemek için iç SPR katmanını açığa çıkarıyor.

Polipropilenden bir apartman dairesinde veya özel bir evde elinizde oda sıcaklığında kaynak yapmak için, havyayı 280-290 ° C'ye ısıtmanız gerekir ve eğer soğuksa, termostatı tam kapasiteye ayarlayın - genellikle 300 ° C'dir.

Sıcak uçtan ince tarafa bir bağlantı takılır (üzerine konur) ve daha kalın kısma bir boru eklenir - akış borusunun iyi ısınması ve yeterli yapışma sağlaması için 5–6 saniyelik bir tutma süresi. Bundan sonra, her iki eleman aynı anda çıkarılmalı ve aynı bekleme süresine bağlı olmalıdır.

SPR boru kaynak parametrelerinin tablosu

Kaynak işlemi sırasında lehim derinliğine uymak çok önemlidir - bu, borunun bağlantı parçasına gireceği mesafedir. Biraz daha yüksek olan masaya dikkat edin ve çapa göre, bir kalem veya bir işaretleyici ile sonuna bir işaret koyabilirsiniz - etiketlere ihtiyaç duymayacağınız zamanla - deneyim, istediğiniz mesafeye otomatik olarak yapışmanızı sağlar.

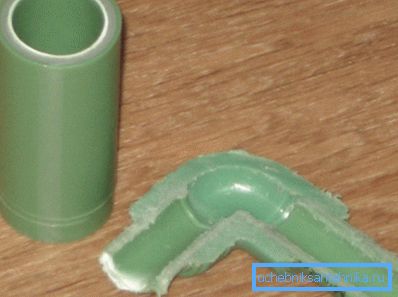

Gerçek şu ki, boru bağlantı parçasına belirtilen mesafeden daha derine nüfuz ederse, kısmen veya tamamen geçişi bloke eder, yani bu düğümün boru bağlantılarının yardımı ile yeni bir lehim yapmak için kesilmesi ve yerine konması gerekir.

Polipropilen ile tüm düğümleri evde veya apartman dairesinde ayrı ayrı kaynaklayabilirsiniz, yani her bir mafsalı doğrudan işletim yerinde lehimleyebilirsiniz, ancak duvarın kendinize, farklı dönüşlere ve projeksiyonlara müdahale etmesi nedeniyle bu çok zahmetlidir. vb.

Bu nedenle, düğümleri üst kısımda gösterildiği gibi ayrı ayrı tüm bloklar halinde kaynaklamak ve daha sonra bunları kullanım yerine (zemin, duvar, tavan) bağlamak en iyisidir. Borunun her bir bölümünün dikkatlice ölçülmesi gerektiğini unutmayın ve her bir bağlantı parçasının çalıştırılacağı açıda kaynak yapılmalıdır.

Not. Polipropilen, plastik veya metal braketlerle sabitlenecek duvarın üstüne monte edilebilir. Ancak, sıva veya çerçeve kaplaması altında gizli kurulum yapmak en iyisidir, çünkü PPR korozyona karşı hassas değildir ve uzun yıllar hizmet edecektir.

Sonuç

Gerekli aletlere sahipseniz - bir mezura, makas ve havya, o zaman kendi evinizde veya dairenizde tesisat veya ısıtma kablolarını kendi ellerinizle yapabilirsiniz. Ancak aynı zamanda kaynaklı bloğu doğru zamanda doğru pozisyonda tutabilen bir ortağa sahip olmak çok arzu edilir.
