Soba için fırın - baca nasıl yapılır

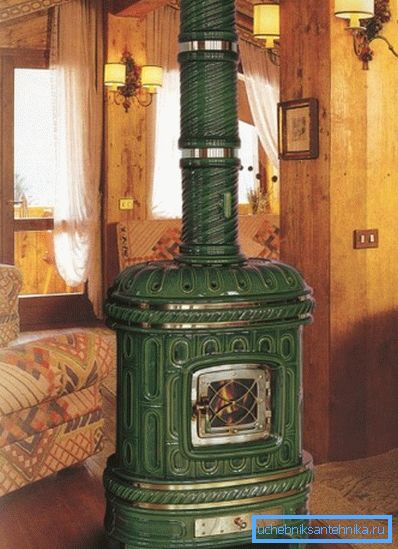

21. yüzyılın zaten avluda olduğu ve modern teknolojilerin bizi çevrelediği gerçeğine rağmen, soba-ocaklar sadece ilgili değil, aynı zamanda ülke evlerinin en popüler ısıtma sistemlerinden biridir. Bu esas olarak kompaktlıklarından kaynaklanır - böyle bir fırın, yerden başka bir yere taşınabilir ve evin içinde eriyebilir.

Bununla birlikte, verimliliği ve güvenliği, bağlı olduğu bacaya çok fazla bağlıdır, bu nedenle sobanın beklediği gibi çalışabilmesi için soba için bir borunun nasıl yapıldığına daha yakından bakacağız.

Baca özellikleri

Borunun imalatına geçmeden önce, tüm yapının ısınmasına doğrudan karışan ve böylece odanın ısıtılmasında kullanılan soba bacasının özelliklerini öğrenmelisiniz (ayrıca bakınız VChGH boruları - özellikler ve uygulama)

Yani, iki bölümden oluşur:

• Isı değişimi - fırının içinde yer alır
• Gaz Egzozu - egzoz borusuna bağlanan bir borudur.

Şimdi bu elemanların her birinin cihazına daha yakından bakın.

Isı değişim kısmı

En gelişmiş ve ateşe dayanıklı ısı eşanjörünün diz tasarımıdır. Bununla birlikte, vücuttaki ısı değişim elemanlarının yeri ve şekli, sobanın türüne ve baca tasarımına bağlıdır. Tüm mevcut burzhuek türleri iki tipe ayrılabilir:

Gaz çıkış parçası

En çok "baca" kelimesi olarak anlaşılan gaz egzoz borusu için, ya gazların çıkışını bloke edebilen bir vanadan sonra ya da doğrudan baca kanalına bağlanabilir.

Yukarıdakilerin bir sonucu olarak, çıkan gazların daha önce bir miktar ısısını kaybetmiş olan boruya girdiği sonucuna varılabilir. Ancak bu, baca soğuk algınlığı anlamına gelmez, bunun için bir malzeme seçerken dikkate alınması gerekir.

Üretim ve montaj tasarım sırası

malzemeler

Yukarıda belirtildiği gibi, soba, sırasıyla bir mobil fırındır, sobanın soba borusu da hafif olmalı ve eğer mümkünse, katlanabilir. Bu nedenle, bir tuğla borusu seçeneği dikkate alınmayacaktır.

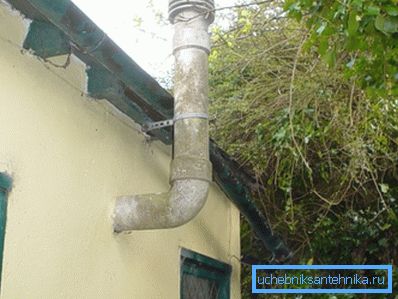

Bir seçenek olarak, asbestli çimento borularından yapılmış bir baca düşünebilirsiniz, ancak bazı dezavantajları vardır:

• Asbest çimentosunun sıcaklık eşiği 300 santigrat derecedir;
• Duvarların pürüzlülüğünün bir sonucu olarak, kurum onlara hızla yapışır.
• Yangın tehlikesi, kurumun er ya da geç alev alacağı ve asbest çimentosunun bu sıcaklığa dayanamayacağı için önceki paragraftan kaynaklanmaktadır.
• Oksitler içinde bulunan hidroklorik asit ile reaksiyon sonucunda asbest yavaş yavaş yok edilir.
• Materyal, daha sonra çatıya ve duvarlara aktarılan kondensin emilmesi özelliğine sahiptir. Sonuç olarak, bu leke ve hoş olmayan kokulara yol açar.

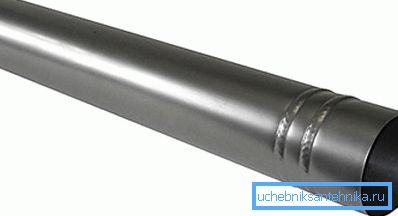

Çok daha optimal bir seçenek, kendi başına yapmak zor olmayan bir metal borudan yapılmış bir bacadır. Soba borusunun çapı, gaz egzoz borusunun çapına göre seçilir.

Dikkat edin! Boru soba bacasına konulmalı ve içine sokulmamalıdır. Aksi takdirde odaya duman girer.

Metal konstrüksiyon oldukça kolay bir şekilde yapılır, ayrıca, malzemelerin fiyatı oldukça uygun maliyetlidir. Ancak, yüksek kaliteli bacaların alaşımlı çelikten yapılması gerektiği unutulmamalıdır.

Baca, caddede, örneğin çardakta veya terasta bulunan bir ocak için yapılırsa, bu amaçlar için, dumanın sobanın etrafında dönmemesi ve geri kalan kısmına müdahale etmemesi için gerekli olan düz bir boru kullanılır. Soba evin içinde bulunursa, boru bir diz sistemidir.

Böyle bir baca yapmak için aşağıdaki materyallere ihtiyacınız olacak:

• 100 mm çapında ve 1200 mm uzunluğunda dirsek;
• 160 mm çapında ve 1200 mm uzunluğunda iki diz;
• Bir eklem için tasarlanmış üç diz, 160 x 100 mm;
• Bir fiş ile 160 mm çapında Tee;
• 200 mm çapında mantar.

Buna ek olarak, odaya bağlı olarak, ihtiyacınız olabilir:

• Geçiş camı;
• Isı yalıtımı;
• Anti-dalgalanma siperliği ve diğer bazı malzemeler.

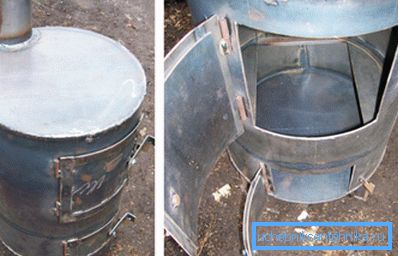

İpucu! Metal bir borudan sadece baca yapmak değil, aynı zamanda bir fırının kendisini de yapmak mümkündür. Tabii ki, bir soba borulu bir el yapımı soba, markalı sobalar kadar estetik görünmeyecek, ama bunun için işini iyi yapacak.

Baca montajı

Sokaktaki baca çıkışı iki şekilde yapılabilir:

• Bir pencere (pencere) veya duvardaki bir delikten - fırın geçici olarak kurulduğunda bu durumlar için uygundur.

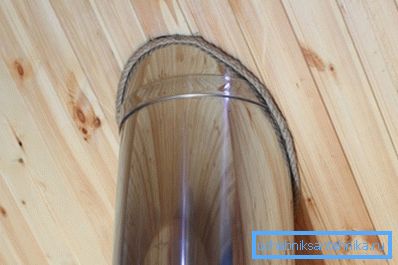

• Tavan ve çatı sayesinde - fırın her zaman tek bir yerde ise en iyi seçenek.

Yapının kurulum talimatları aşağıdaki gibidir:

• İlk adım, tavan plakasında istenen çapta bir delik açmaktır.
• Deliğin kenarlarında yalıtım malzemesinin çıkarılması gereklidir.
• Daha sonra deliğe bir delik yerleştirilir.
• Ayrıca, içinden geçen cam sayesinde, diz geçirilir ve dumanı çatıdan sokağa yönlendiren dış bacaya birleştirilir. Buna göre, çatı malzemesinde de bir delik açmak gerekir.
• Açık baca monte edildikten sonra mineral yünü ile izole edilmeli ve bitüm ile kaplanmalıdır.
• Çalışmanın sonunda, caddede bulunan bir baca borusu, sistemi küçük çöplerden, canlılardan ve yağıştan koruyan bir kıvılcım çıkarıcı veya bir mantarın üzerine yerleştirilir. Aynı zamanda çatıyı kıvılcım kıvılcımlarından korur.

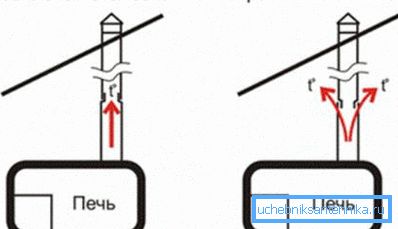

Burada, belki de, baca sisteminin kurulumunun tüm ana noktaları. Montajı yaparken, aşağıdaki kurala uymak gerekir - her üst diz diyagramda gösterildiği gibi alt tarafa konulmalıdır.

Baca bakımı

Sobanın etkili ve verimli çalışmasını sağlamak için, baca durumunu izlemek ve aşağıdaki önlemleri gerçekleştirmek için gereklidir:

• Yılda bir kez, borunun odaya duman girmesine neden olabilecek çatlak, pas ve diğer kusurlar açısından incelenmesi gerekir.
• Boru yılda bir kez temizlenmelidir. Bunu yapmak hiç de zor değil - sadece fırında özel kimyasal bileşikler yakmanız gerekiyor, daha sonra borunun temizlenmesi.

Bu basit kuralları takip ederek, baca ömrünü önemli ölçüde uzatabilirsiniz.

Sonuç

Sobadan sokağa kadar güvenli ve güvenilir bir duman çıkarmanın profesyonel bile olamayacağından emin olun. En önemli şey, yukarıda saydığımız belirli norm ve gereklilikleri ihlal etmemek ve baca için uygun malzemeyi seçmemektir (ayrıca BNT Pipe - kullanım incelikleri).

İnşaatın kendisi oldukça basit olduğundan, montajı zor değil.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
