Su temini için plastik borular: çeşitleri ve ayırt edici

Büyük ölçüde, su temini için plastik boruların kurulumu üç tür malzemeyi içerebilir:

  1. METALPLAST,
  2. polipropilen,
  3. Polietilen.

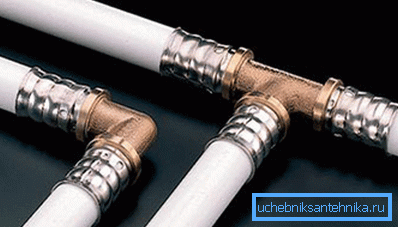

Su temini için metal borular. Bağlantı parçaları

Hepsi, hem konut hem de endüstriyel sektörlerde kullanılan düşük basınçlı boru hatları için başarıyla kullanılmaktadır. Ancak esas olarak bagaj için polietilen (PE) kullanılıyorsa, genellikle kablolama için polipropilen (PP veya PPR) ve metal bazlı laminat kullanılır (kısaltma yoktur).

Aşağıda bu makalelerin videolarını görmenin yanı sıra, bu tür malzemelerin teknik ve kurulum özelliklerine daha yakından bakacağız.

boru hattı

Polietilen hakkında kısaca

Polietilen boru ve bağlantı parçaları
  • Özel sektörde bir su temin sistemi kurulduğunda, bir su girişi birimi olarak bir kuyu veya bir kuyu (kum veya artezyen) kullanılır ve pompa istasyonu için bir dalgıç veya yüzey hidrofor pompası kullanılır.. Bu seçeneklerin herhangi birinde, 32 mm çaplı bir polietilen boru, bağlantı tertibatına giden bir otoyol olarak kullanılır (nadir istisnalar hariç). Bu durumda, düz (kuplaj), 90 ° 'ye, tipe, dörtgene ve diğer kesimlere geçiş için indirgenebilen borular için kenetleme bağlantıları kullanılır.
  • PE'nin montajı çoğunlukla yeraltında yapılır, ancak oldukça hassas bir malzemedir, bu nedenle, bir siper içine gömüldüğünde, bazı önlemler kullanılır, yani bir kum pedi.. Bunu yapmak için, 2 cm ile 5 cm arasında bir kum tabakası dökünüz ve üzerine bir su borusu koyunuz, daha sonra tekrar kum ile kaplanacaktır, böylece toprağın içindeki katı nesneler (taş, metal, cam) duvara zarar vermeyecektir. Polietilenin önemli bir avantajı düşük fiyatıdır.

Not. Su kaynağına ek olarak, düşük basınçlı kanalizasyon sistemlerinin yanı sıra elektrifikasyon ve iletişim için kablo kanallarının montajı için polietilen borular kullanılmaktadır.

Polipropilen kablolama

Evrensel boru PPR PN20

Tipik kablolamada, çoğunlukla polipropilen (ecoplast) kullanılmaktadır, kısaltması Rus dilinde PP, Latince - PPR ve PP'den su temini için plastik boruların boyutları 20 mm'den 110 mm'ye (dış çap) kadar değişmektedir. Ek olarak, bu tür PPR ürünleri tek duvarlı veya güçlendirilmiş olabilir (takviye katmanı, alüminyum folyo veya fiber cam elyaftan yapılmıştır).

PPR'nin durumu amaca bağlıdır ve tekrar PN kısaltması ile ve ardından duvarın yoğunluğunu ve bu boruyu kullanma yöntemini (sıcak veya soğuk su, otonom veya merkezi ısıtma) gösteren bir sayı ile belirtilebilir.

Bu nedenle, PN10, sabit bir modda 20 ° C'yi aşmayan bir sıcaklığa sahip soğuk su taşınması için tasarlanmıştır ve 45 ° C'ye hızla ulaşabilir. Bu durumda, duvar (bölüme bağlı olarak) 1,9 ila 10 mm arasında ve iç çap 16,2 mm ila 90 mm arasında olabilir ve 1 MPa (10,2 kg / cm) basınca dayanabilir.2).

PN20 hem soğuk hem de su için (böyle bir boru genellikle evrensel olarak adlandırılır), sabit bir modda 80 ° C'yi aşmayan bir sıcaklıkla tasarlanmıştır ve kısa bir süre için 100 ° C'ye ulaşabilir. Bu durumda, duvar (enine kesite bağlı olarak) 16 mm'den 18.4 mm'ye kadar, iç çap 10,6 mm'den 73,2 mm'ye kadar çıkabilir ve 2 MPa (20.4 kg / cm) basınca dayanabilir.2). Genellikle alüminyum folyo ile güçlendirilmiştir.

PN25 hem soğuk hem de su için (böyle bir boru genellikle evrensel olarak adlandırılır), sabit bir modda 95 ° C'yi aşmayan bir sıcaklıkla tasarlanmıştır ve kısaca 150 ° C'ye ulaşabilir.

Bu durumda, duvar (enine kesite bağlı olarak) 4,0 mm ila 13.3 mm arasında ve dış çap 21.2 mm'den 77.9 mm'ye kadar, iç çap 13.2 mm'den 50 mm'ye ve basınca dayanıklı 2'ye kadar olabilir. , 5 MPa (26 kg / cm2). Boru genellikle merkezi ısıtma için kullanılır, ancak buradaki takviye tabakası tabakanın ortasında değil, dış kenara daha yakındır.

PP yazılımı ile temizlik

PN25 yerleştirme için, bu tipteki boruların bir elektrik havyası ile kaynaklanması sırasında iyi yapışma sağlamak için sadece üst PPR tabakasını değil, aynı zamanda alüminyum folyoyu da kaldıran yukarıdaki fotoğrafta olduğu gibi bir kesici kullanılır. Dalgıç, polipropilen boru PN25'in dış çapına göre seçilir.

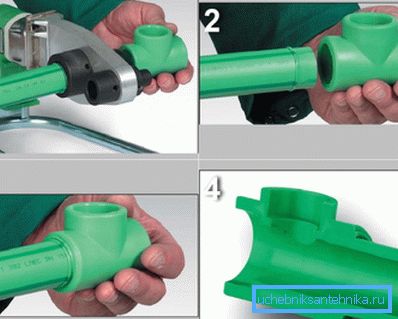

Lehimleme PP'nin aşamaları: 1) boruyu ısıtmak ve elektrikli bir havya ile bağlamak; 2, 3) yerleştirme; 4) uygun lehimleme bölümü

Polipropilen borular için birleştirme çalışmaları, bir ilerleme (bağlantı, 32, 45, 90, tee), redüksiyon ve dişli bağlantı parçaları (başka bir malzemeye geçme) yardımı ile gerçekleştirilir. 4 numaralı parça, borunun, daha fazla derinlikte, kenarın düzleşmesine ve sonuç olarak, su kaynağının akışını düşürmesine neden olan bağlantı parçasına doğru şekilde oturduğunu göstermektedir.

Not. Polipropilen için, imalat tesisinden garanti süresi 50 ila 100 yıl olduğu için, su tedarikinin plastik borularının tamir edilmesi çok nadiren yapılır. Ama bazen bir bağlanma gereklidir, bu da boruların sertliği göz önüne alındığında, bir Amerikan fitingi kullanılarak yapılır.

Metalloplast

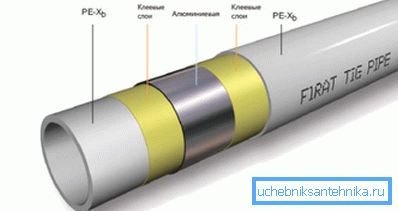

Bir kesimdeki Metallo FIRAT TIG

Sıhhi tesisatın dağıtımı için en kolay ve hızlı malzeme metal-plastiktir - burada bağlantı ve dekuplaj için lehimleme çalışması gerekli değildir - bağlantı, sıkıştırma metal bağlantı parçaları ve soketlerin yardımıyla yapılır. Borunun kendisi, alt ve üst kısımların polimerler, alüminyum folyonun orta kısmı (takviye) ve iki tutkal yapıştırıcısı olmak üzere beş katmandan oluşur.

Çalışma basıncı 10 atmosferden fazla değilse ve su sıcaklığı 90 ° C'den fazla değilse, üreticilere göre metal plastik su besleme borularının servis ömrü en az 50 yıl olmalıdır.

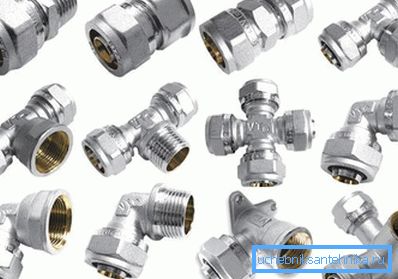

Metal plast için uygun

Buradaki zayıf nokta metal-plastik borular için rakorlar ve su prizleridir - bunlar metalden yapılmıştır ve çok yüksek kalitede olmasına rağmen, herhangi bir metal korozyona karşı hassastır. Ek olarak, takviye tabakası ayrıca, bir eklemin olduğu veya bulunmadığı durumlarda da hassastır, folyenin bir dikişi olduğu durumlarda, bu takviye kuvvetini zayıflatır.

Daha dayanıklı, folyo katı bir tüp veya sarılı bir örtüşme şeklinde giyildiğinde dikişsiz bir takviye tabakasıdır. Yerden ısıtma sisteminin (polietilen yerine) döşenmesi için dikişsiz seçenek de kullanılır.

Sonuç

Diğer herhangi bir boru gibi, metal plastik herhangi bir malzeme (metal, polipropilen) ile birleştirilebilir, ancak tartışmasız bir avantaj var - su beslemesi için metal-plastik boruların montajı düz olmayan yüzeylerde yapılabilir - boru kolayca bükülür. Bu özellik boruyu, korozyona karşı hassas olan bu metal bağlantı parçalarını kullanmadan, hem düz bir çizgide hem de her turda döşemenizi sağlar.
