Su ve gaz borusu: uzaktan kumanda ve gerçek boyutlar
Bu parametre nedir - uzaktan kumanda? Gerçek boru boyutlarıyla nasıl karşılaştırılır? Hangi ünitelerde ve hangi birimlerde ölçülebilir? Hangi değerler alabilir? Yazımızda bu soruları cevaplamaya çalışacağız.
Nedir o
Uzaktan kumanda (nominal veya nominal çap, nominal geçiş), boruların ve bağlantı parçalarının uyumluluğunu belirleyen bir parametredir. Örneğin, herhangi bir DN25 borusu, aynı şartlı geçişin açısı veya debriyajı ile uyumlu olacaktır.
Koşullu geçiş, milimetre cinsinden iç çapa yaklaşık olarak eşit olmasına rağmen, genellikle herhangi bir birim belirtilmeksizin verilir. Yani, DU40 borusunun adı doğru, ancak DN 50 mm - hayır.
Not: koşullu geçit ile gerçek iç çap arasındaki kesin eşleşme mümkündür, ancak kuraldan daha fazla rastlantıdır. DN 65 veya 100 borularının boyutları geçerli GOST tarafından yönetilmektedir; bununla birlikte, bir koşullu geçit, bir dış çapa ve duvar kalınlığının birkaç değerine tekabül eder, ki bu da iç çaplarda bir miktar değişiklik gösterecektir.
GOST 28338-89'da koşullu geçişlerin eksiksiz bir listesi bulunur. 2.5 ile 4000 arasında bir dizi değer sağlar. Ancak, boru tesisatlarına öncelik verdiğimiz için, gelecekte kendimizi GOST 3262-75'e göre üretilen çelik su ve gaz boruları ile sınırlayacağız; Maksimum uzaktan kumandası 150 ile sınırlıdır.
Koşullu geçişin değer tablosunun, sonraki her bir boyutun boru hattı kapasitesini% 60 - 100 oranında arttıracak şekilde seçilmesi yararlıdır. Fizikten hatırladığımız gibi, çapın karesinden sonra büyüyen kesit alanıyla orantılıdır.
İnç ve oymalar
Okuyucuyu daha fazla kafa karıştırmak riski altında, boru hatlarının boyutları ile ilgili bir gerçek daha var. Rus standartlarına göre, boru çapı için ölçü birimi milimetre.
DM durumunda, belirtilmemiş, fakat ima edilmiştir; Bununla birlikte, su ve gaz boruları için, bazı soyut koşullu geçiş ile birlikte, bir ingilizce inç kullanılır. Bu yüzden, DN20 borusu genellikle 3/4 inç ve DN32 borusu 1 1/4 olarak adlandırılır.
Referans: İngiliz inç 2.54 cm'dir.
İnçlerin metrik ölçüm sistemine bu basit dönüşümüyle, beklenmedik bir keşfe yol açacaktır.
GOST 3262-75'e göre, DU15 borusunun boyutları aşağıdaki değerlere karşılık gelmelidir:
- Dış çap - 21.3.
- Ürünün hangi tipte olduğuna bağlı olarak duvar kalınlığı 2,5, 2.8 veya 3.2'dir (hafif, sıradan ve güçlendirilmiş olabilir). Buna göre, basit bir hesaplama bize 16.3, 15.7 veya 14.9 mm'lik bir iç çap verecektir.
Bu arada, 1/2 inç 12,7 mm'dir. Peki, yarım inç boru ismi ne anlama geliyor? Sadece bu konuda ilgili boyutta bir boru kesmek mümkündür.
Sıhhi tesisat borularının montajında sıklıkla kullanılan boyutların bazı değerlerini verelim.
| Boru dişi boyutu (inç) | Dış çap (sırt, mm) | İç çap (oluklarda, mm) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Bununla birlikte, su gaz borularına geri dönelim. DU20 borusunun ne boyutta olduğunu veya DU50 borusunun dış çapının ne olduğunu bulmak için GOST 3262-75'i dikkatlice incelemek yeterlidir.
boyutlar
| Şartlı geçiş | Dış çapı | Boru duvar kalınlığı | ||
| ışık | sıradan | güçlendirdi | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Standart tarafından açıklanan standart boyutların tam listesi aşağıdadır. Örneğin, her boyuttaki DU40 borusunu bulmak için, bunu tabloda bulmak yeterlidir.
Dikkat edin! İç çap, dış çap ve çift cidar kalınlığı arasındaki farka eşittir. Hafif DU40 için, 48 - (3 x 2) = 42 mm olacaktır.
Diğer gereksinimleri
Standart sadece ürüne göre üretilen ürün yelpazesini kapsamaz.
Bir dizi üretim şartlarına sahiptir.

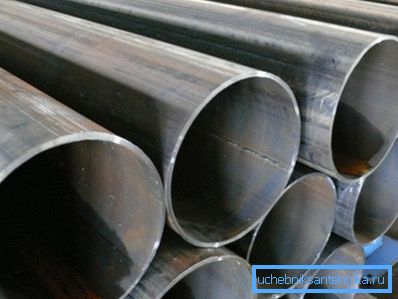

- Tüm VGP boruları elektroweldededir, yani düz bir kütük haddeleme ve daha sonra uzunlamasına bir dikiş kaynağı ile üretilir.
- Standart çerçevesinde, hem korozyona dayanıklı kaplama hem de galvanizsiz olarak üretilebilmektedir.
Faydalı: İkincisinin fiyatı yaklaşık% 50 daha yüksektir.
- Çalışma hidrolik basıncı, hafif ve normal ürünler için en az 25 kgf / cm2, güçlendirilmiş için 32 kgf / cm2 olmalıdır.
- Düz segmentlerin uzunluğu 4 ila 12 metredir.. GOST'ye göre, ölçülmemiş, boyutsal ve çok boyutlu uzunluklar sağlanabilir; ikinci durumda, her kesim için 5 mm'lik bir ödenek yapılır.
Faydalı şeyler
Son olarak, kendimize su temin edecek ya da kendi elleriyle bir ısıtma sistemi kuracak olan bir evin ya da dairenin sahibine yararlı tavsiyeler verelim.
- Siyah çeliğin sadece ısıtmada kullanılması mantıklıdır. Ve sonra, ısıtma sistemi yaz için sıfırlanmadığı sürece: nem ve hava erişimi kombinasyonu kontrendikedir.

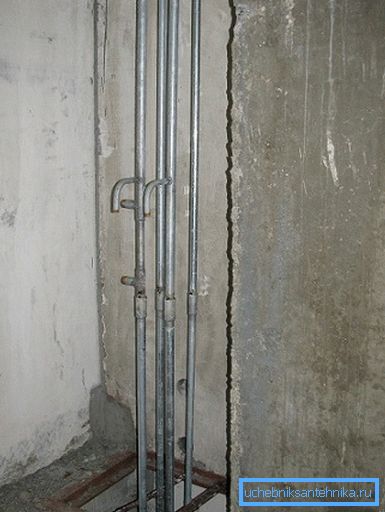

- Sadece iş parçacığı üzerinde galvanizlenmiş. Talimat, çinko kaplamanın kaynak yapılmış derzlerde yandığı gerçeğiyle ilgilidir.

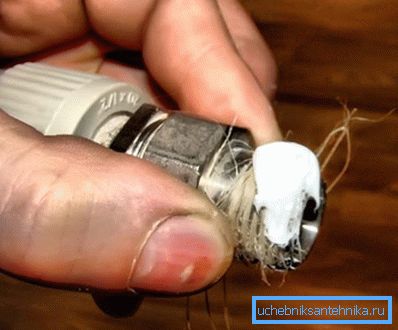

- Dişli bağlantıları sızdırmaz hale getirmek için boya ile keten kullanmak daha kolay ve daha ucuzdur. Keten ucuz ama çürüyor; boya bu sorunu tamamen çözer.
Sonuç
Okuyucuya sunulan malzemenin, piyasadaki standart çelik borularda kendisini yönlendirmesine yardımcı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek bilgi bulunabilir. İyi şanslar!
