Su ve gaz borusu ve özellikleri

Çok uzun zaman önce, neredeyse hiç boru hattının inşasında, su ve gaz boru hatları (VGP) kullanıldı. Günümüzde, popülaritesi biraz azaldı, ancak hala ısı, gaz ve su sistemlerinin yapımında yaygın olarak kullanılıyorlar.

Daha sonra, bu boruların özelliklerini, türlerini ve kurulum yöntemlerini dikkate alıyoruz.

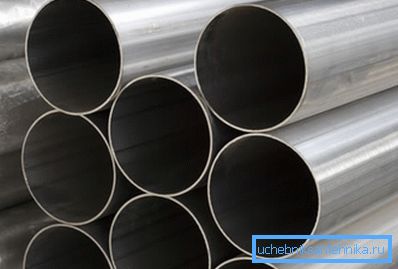

AIV borunun özellikleri

Piyasadaki geniş çaplı borulara rağmen, bu ürünlerin büyük popülaritesi, açık hatların kesitlerinde diğer malzemeden boru hatlarının montajının mümkün olmaması ile açıklanmaktadır. Polietilen borular bile tüm durumlar için kullanılmaz (ayrıca bakınız çelik su ve gaz boruları - özellikleri ve özellikleri).

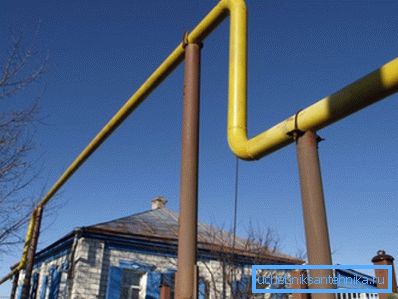

Buna ek olarak, bazı teknik şartlar, gaz boru hatları için sıkı gereklilikleri tanımlar, bunun sonucunda plastik boruların montajı ne kadar yüksek olursa olsun, performansları ne kadar yüksek olursa olsun kullanılamaz. Bu nedenle, uzun bir süredir bu boruların uygun kalacağı şüphesizdir.

Temel avantajları arasında aşağıdaki noktalar bulunur:

• Yeterince düşük maliyet;
• Kaynak malzemesi olasılığı;
• Bükme olasılığı;
• Yüksek mukavemet;
• Isı bozulma direnci;
• Güçlü hidrolik darbelere karşı dayanıklılık;
• Dayanıklılık.

Su ve gaz borularının tüm bu özelliklerinin tüm yelpazesinin özelliği olduğuna dikkat edilmelidir.

Dikkat edin! Boru hattının dayanıklılığı, çalışma koşullarına ve taşınan sıvıya bağlıdır.

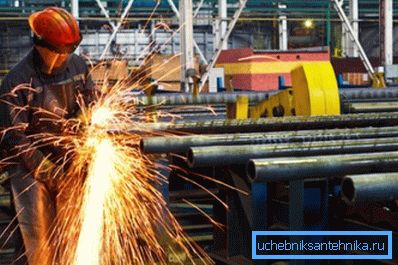

Üretim teknolojisi

VGP boruları karbon çeliğinden yapılmıştır.

Üretim teknolojisi aşağıdaki gibidir:

• Ürün için hazırlanan ilk boşluklar - şeritler.
• Sonra kalıplanırlar, sonuçta boşluklar uygun formu alırlar.
• Ardından, elektrikli kaynak kullanarak bir dikiş yapın. Bundan sonra, boru bitmiş olarak kabul edilebilir.

Bu ürünlerin standart kalitesi GOST 3262-75 ile düzenlenmiştir. Radyografik bir radyografinin zorunlu bir kalite kontrol prosedürü olduğu unutulmamalıdır. Bunun nedeni, dikişin artan risk alanı olmasıdır.

karakteristikleri

Ortalama tüketicinin genellikle gerekli olmadığı her türlü nüansa girmeden, bu ürünlerin temel çalışma özelliklerini dikkate alın.

Örneğin, bir su kaynağı sisteminin veya bir ısıtma sisteminin ölçekli olmayan bir onarımının yapılması gerekiyorsa, hangi tip boruların tercih edilmesi gerektiğini bilmelidir.

GOST 3262 75'e göre gaz ve gaz borusunun teknik özellikleri aşağıdakileri içerir:

• çapı;
• Şartlı geçiş;
• Duvar kalınlığı ve diğer parametreler.

AIV borunun sınıflandırılması

Su ve gaz boruları yelpazesi, ürünlerin başlıca olarak farklılık gösterdiği GOST 3262-75'i de belirler:

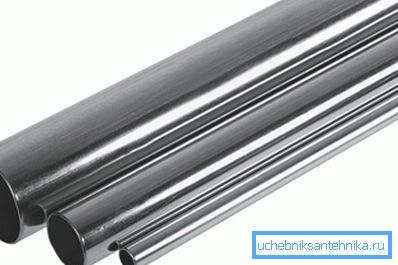

• Galvanizli çelik;
• Galvanize olmayan çelik (siyah).

Çinko korozyon oluşumunu önler. Buna göre, galvanizli ürünlerin dayanıklılığı daha yüksek olabilir.

Ayrıca, hazır bulunuşluk derecesine göre, borular şu şekilde olabilir:

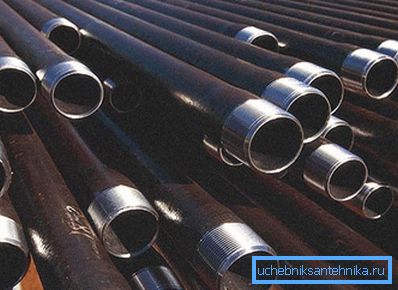

• Her iki uçta dişli kesikler ile;
• İpliksiz.

Dikkat edin! Boru üreticisi üzerinde kısa veya uzun iplik uygulanabilir. Galvanizli dişli borular ayrıca kaplinlerle de donatılabilir.

Duvar kalınlığına bağlı olarak siyah VGP borusu aşağıdaki tiplere ayrılmıştır:

• Güçlendirilmiş - 2.5 ila 5.5 mm arası duvar kalınlığı.
• Işık - duvar kalınlığı 1.8 ila 4 mm arasında değişir.
• Sıradan - duvar kalınlığı 2 - 4,5 mm aralığında.

Işık tüpleri yaklaşık 25 kgf / cm2'lik bir hidrolik basınçta çalışabilirken, güçlendirilmiş olanlar 32 kgf / cm2'ye dayanabilir.

Doğruluk grupları

Bu ürün için iki doğruluk grubu var:

Dikkat edin! Göz önüne alınan ürünler işaretlenirken dış çap belirtilmez. Bu parametre, duvar kalınlığından bağımsız olarak değişmeden kalan koşullu geçit ile değiştirilir. Şartlı geçiş (DU) ve duvarların kalınlığı GOST tarafından düzenlenir.

normalleştirme

VGP boruları genellikle aşağıdaki uzunluklarda imalatçılar tarafından üretilmektedir:

• 4-12 metre;
• Ölçülen çok uzunluklu;
• Ölçülmemiş uzunluk (ölçülen içinde bulunur).

Uzunluk ve ağırlık bakımından maksimum sapma yüzde sekizden fazla olmamalıdır. Ürünlerin fiyatının uzunluğuna değil, ağırlığına bağlı olduğunu söylemeliyim. Buna göre, duvarların çapı ve kalınlığı ne kadar büyükse, maliyeti de o kadar yüksektir.

Dikkat edin! Galvanizli borunun ağırlığı, sıradan ürünlerin ağırlığından büyük oranda yüzde 3 oranında farklıdır.

GOST 3262 75'e göre gaz boru hattının ağırlığı, 7.85 g / cm3 çelik yoğunluğu dikkate alınarak hesaplanmıştır. Çalışma metre başına maksimum ağırlık (duvar kalınlığı 5.5 mm ve çap 165 mm) 21.63 kg'dır. Çalışan metre başına minimum ağırlık 370 gramdır (ürün çapı 10 mm'dir ve duvar kalınlığı 1,8 mm'dir).

Kurulum özellikleri

Bu malzemeyi kullanarak boru hatlarının montajı iki şekilde yapılabilir:

• Kaplin kullanarak dişli yöntem;
• Elektrik kaynak bağlantısı ile.

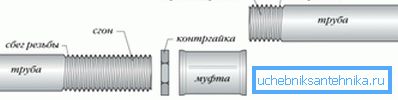

İlk durumda kurulum talimatları şöyle:

• Her şeyden önce, kilit somunu dişli çubuk üzerine vidalanmalıdır.
• Daha sonra iplik, bir dolgu macunu ile önceden emprenye edilmiş bir dolgu macunu veya sargı ile yağlanmalıdır. Boru hattının montajı için, yağı gresle emdirebilirsiniz.
• Daha sonra iplik manşona vidalanmalıdır.
• Parçaların dişli bağlantısı, kaplin ile sıkı temastan önce sıkılması gereken bir kilit somunu ile emniyete alınmalıdır.

Kaynaklı kurulumda olduğu gibi, düz uçlu boruların kullanılması gereklidir.

Bağlantı şeması aşağıdaki gibidir:

• Birleştirilen parçaların uçları düz bir yüzeye yerleştirilir ve birbirine bastırılır.
• Daha sonra, ortak alanda, tacking yapılır - birkaç taraftan bir nokta kaynaklı bağlantı.
• Bundan sonra, sıkışmış borular yatay olarak düzleştirilmelidir. Bunları düz bir yüzeye yuvarlayabilirsiniz.
• Bundan sonra, bağlantı çevresi etrafında sağlam bir dikişle kapatılır.

Tecrübeli bir kaynakçı değilseniz, kendi ellerinizle böyle bir ilişki kurmak için, bunun başarılı olamayacağını söylemeliyim. Bu nedenle, bağımsız onarımlar için ilk seçeneği kullanmak daha iyidir.

Sonuç

Polimer boruların tüketicileri arasındaki büyük popülariteye rağmen, VGP boruları çok popüler olmaya devam ediyor ve uzun bir süre bu şekilde kalacaktır. Bunun nedeni, özelliklerinin ve yukarıda dile getirilen diğer avantajların bir parçasıdır.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
