Tahliye için ısıtma kablosu

Kışın, çatının buzlanması sıklıkla oluşur ve eriyen su erir ve asılı sarkıtlar oluşturmak için donar. Ancak bu sadece kazaları tehdit etmekle kalmaz, olukta donmuş olan su onu yok edebilir, çünkü su donarken genişler. Soğuk kış sabahında drenaj sisteminizin patladığını görürseniz şaşırmayın. Bu durumda, onarmaya devam etmek gerekir ve bu da öngörülemeyen atıklara yol açacaktır.

Soğuk kış dönemi başlamadan önce, bu tür sorunların oluşmaması için özen gösterilmelidir. Ancak drenaj sistemindeki sıvının donmaması ve buz sarkıtlarının oluşmaması için ne yapılabilir? Isıtma tahliyesini organize etmeliyiz. Bu sadece onu korumakla kalmayacak, aynı zamanda sizi ve ailenizi de kazalardan koruyacaktır. Bu, drenaj için kabloyu ısıtmanıza yardımcı olacaktır. Boşaltma için hangi kablonun daha iyi olduğunu ve tüm sistemin ısıtmasını kendi ellerinizle nasıl yapabileceğinizi öğrenelim.

Don ve buzulların göründüğü yerden

Çatıda buz nerden geliyor, çünkü kış mevsiminde yağmur yağmıyor ve kimse yukarıdan çatıya su dökemiyor. Don oluşumunu etkileyen iki faktör.

Sıcaklık farkı gündüz ve gece. Özellikle bu faktörün ilkbahar mevsiminde etkisi vardır, gün boyunca kar güneşin sıcaklığından etkilenir ve çatıda erir, yavaş yavaş su drenaj sistemine akar. Gecenin başlangıcında, hava sıcaklığı değişerek, sıfırın altında bir noktaya ulaşır, bunun sonucunda eriyik suyu donmaya başlar. Oluklar ve borularda buz bu şekilde oluşur. Aynısı, buz sarkıtları asıldığında çatı çıkıntısı için de geçerlidir. Tüm tahliye tasarımının ekstra ağırlığa dayanacak şekilde tasarlanmadığına dair tavsiye. Genişlemenin belirli bir bölümünde patlamazsa, kolayca kırılabilir, buzun ağırlığını kaldıramaz. Bu durumda, tamamen değiştirmelisiniz.

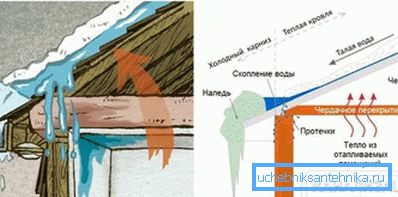

"Sıcak çatı" etkisi. Çoğu zaman, geliştiriciler çatıları veya sıcak tavanları yaparlar. Çatı zayıf yalıtımlıysa, ısı kaybı oluşabilir. Kışın bile, sıcaklığın sıfırın altına düştüğü zaman, odanın ısındığı ve biraz da olsa çatı örtüsünün ısındığı için kar erimeye başlar. Öyleyse, şema ilk durumda olduğu gibidir: aşağı akarken, su soğur ve tekrar donar. Sonuçlar aynı. Ancak bu durumda, ısıtma kablosunun drenaj borularına montajı, problemi kendiliğinden ortadan kaldırmaz, ancak sadece sonuçları: buz ve buzulların oluşumu. Tabii ki, çatının ısınmasıyla sorunun kendisinin ve semptomunun çözülmesi daha iyidir.

Kışın çatının ısınmasını önlemek için, profesyoneller havalandırmalı tavanın içinde ısıtılmadığı zaman, sözde bir soğuk çatı oluşturulmasını önermektedir. Diğer bir nokta, yalıtımın yeterli kalınlık ile seçildiği ve bir havalandırma boşluğunun bulunduğu çatı küspesinin düzgün bir şekilde yapılmasıdır. Yine de, sorunun tamamen çözüleceği% 100 garanti değildir. Güvenilirlik için, drenaj sisteminin ısıtılmasını daha iyi yapmak daha iyidir. Ancak soru hangi kabloyu seçmek daha iyidir?

Isıtma kablosu seçimi

Çıkmalarda ve drenaj sisteminde don oluşumunu önlemek için, günümüzde gittikçe daha popüler hale gelen ısıtma kabloları kullanılmaktadır. Ama böyle bir kabloyu nasıl seçersiniz ki, görevini etkin bir şekilde yerine getirir ve ekonomiktir? Başlangıç ​​olarak, piyasada, atıkların ısıtılması için uygun iki tip ısıtma kablosu bulunduğuna dikkat edilmelidir:

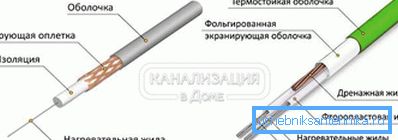

1. Dirençli kablo. Yalıtımla kaplı bir metal iletkenden oluşan basit bir kabloya benziyor. Kablonun özelliği, sabit bir dirence sahip olması, çalışma sırasında sabit bir ısıtma sıcaklığına ve sabit güce sahip olmasıdır. Elemanın ısıtılması, kablonun kapalı bir elektrik devresine bağlanmasıyla gerçekleşir, yani, çıkıştan çalışır.

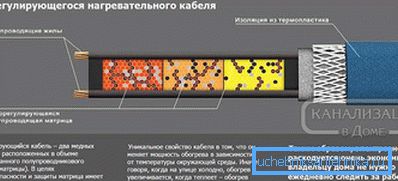

2. Kendinden regüleli kablo. Bu tip çatı çıkıntısı ve su tahliye sistemi için büyük bir potansiyele sahiptir. Dirençten daha teknolojikdir ve bir matris (kendinden regüleli bir ısıtma elemanı), iç ve dış yalıtım mermileri ve bir koruyucu örgüden oluşur. Böyle bir kablonun özelliği, matrisin ortam sıcaklığına tepki vermesidir ve sıcaklık düşürüldüğünde veya arttırıldığında, ısının derecesini değiştirir.

Isıtma için bir kablo seçerken, dış ortamdan ve negatif sıcaklıklardan etkileneceğinden, işlem özelliklerini dikkate almalısınız. Ürünün dış polimer kabuğuna dikkat edin, muhtelif koşullarda mukavemetini ve sıkılığını korur. Kablolar aşağıdaki performans özelliklerine sahip olmalıdır:

• Yüksek nemde çalışın. Her zaman mevcut olacak olan nem etkisi, tüm ısıtma sisteminin performansını etkilememelidir. Kablo bağlantılarını sıkı olduklarından emin olmak için dikkatlice yalıtmanız gerekir.
• Yüksek mekanik mukavemet. Dış koruyucu kılıfın çeşitli dış etkenlere maruz kalacağı için önemli bir gösterge: Bu, kabın gıcırdamasını isteyen karların, doluların, kuşların, vb. Ağır ağırlıklarıdır. Kabuk, bütün yüklere karşı, bütünlüğünü koruyarak dayanmalıdır.

İki tip kablodan herhangi biri, kanalların ve çatı çıkıntılarının ısıtılmasını etkin bir şekilde gerçekleştirebilir, çünkü her birinin kendine özgü özellikleri, avantajları ve dezavantajları vardır. Bir ürünü seçme görevini kolaylaştırmak için, bu özellikleri göz önünde bulundurun.

Dirençli veya kendi kendini düzenleyen

Dirençli modellerin çalışma prensibi, açıldığında elektrik enerjisinin termik enerjiye çevrilmesidir. Bu kabloların ana farkı, operasyon sırasında uygun maliyet ve güvenilirliğidir. Gerçek şu ki, kablonun tasarımı oldukça basittir. Artan güçle tek çekirdekli - düşük güç ve güçlü modeller var. Çoğu zaman, bu iletkenler bakır telden yapılır. Bununla birlikte, çalışma sırasında elektromanyetik radyasyona neden olmaz, özel bir koruyucu kabuk sağlanır. Ayrıca telin topraklanması işlevini yerine getirir. Kabloları harici etkilerden korumak ve kısa devrelerin önüne geçmek için harici bir polimer kılıf sağlanır.

İletkenlerden geçen elektrik akımının gücüne bağlı olarak, kablonun yüzeyi ısınır, bunun sonucu olarak dış ortama ısı verir, bizim durumumuzda, oluğu ve karı eritmek için çatının çıkıntısını verir. Bu ısıtma elemanlarının çalışmasının bazı özelliklerini de göz önünde bulunduralım:

1. Bu kablonun maksimum uzunluğu yaklaşık 200 m'dir.

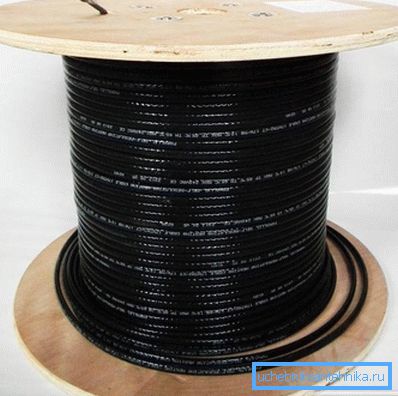

2. Kabloyu kesmek, tekrar bağlanması yasaktır çünkü performansı etkileyebilir. Tüm hesaplamaları önceden yapmanız, ihtiyacınız olan toplam görüntüyü bulmanız ve sağlam kablonun en uygun uzunluğunu seçmeniz tavsiye edilir.
3. Sadece kabloyu değil aynı zamanda kontrol cihazlarını ve sabitlemeyi de içeren komple bir set satın almak için satın alırken çok daha verimlidir.

Bu kabloların bazı önemli dezavantajları vardır. Bunlardan biri, elektrik faturalarınızı etkileyecek olan yüksek elektrik enerjisi tüketimi. İyi bir ısıtma sağlamak için, nominal gücü 100 ile 180 W / m arasında değişen modellere ihtiyacımız var. Bir başka önemli dezavantaj, kablonun farklı bölümlerinin yer alabileceği şartların farklı olmasıdır. Bazı alanlar havada, diğeri yapraklar altında, kar altında üçüncü, vb. Olabilir. Ancak, tüm kablodan gelen ısı aktarımı aynıdır. Bu nedenle, karı eritmek için, ısınmayı gerektirmeyen diğer alanlarda israf edilecek belirli bir ısıya ihtiyacınız vardır. Çatının ve tahliyenin ısıtılmasının, bazı kayıplar taşıdığının ve ısıtmanın verimsiz olduğu ortaya çıkıyor.

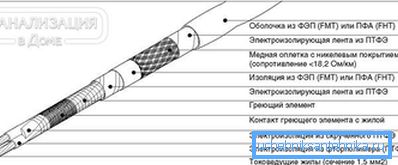

Bir alternatif, kablonun bölgesel ısınması ile bu tür kabloların bir türüdür. Tasarım özelliklerinden ötürü, kablonun ısınması yüzeyinde değil, sadece belirli alanlarda meydana gelir. Başka bir çözüm farklı dirençlere sahip kabloları seçmektir.

İpucu! Bu ürünlerin ortalama fiyatı esas olarak konfigürasyon ve güce bağlıdır. Örneğin, ek ekipmansız en yaygın kablo 1 m'de 100 ruble satın alınabilir.

Tamamen farklı bir şey kendi kendini düzenleyen bir kablodır. Bu seçenek çok daha ekonomik ve daha karlı. Kabloların ana avantajı, daha az enerji tüketmesi ve ortam sıcaklığına bağlı olarak akımın kendisinin gücünü düzenlemesi olduğundan, kanalların ısıtılması için idealdir. Aynı zamanda dirençli bir etki yaratan iki iletken telden oluşur. Sadece bu teller, sıcaklık dalgalanmalarına tepki veren özel bir matris ile bağlanır. Sıcaklık ne kadar düşük olursa, kablo ne kadar ısınırsa, tam tersi de geçerlidir.

Ancak, bu kablo ile tahliyenin ısıtılması ile ilgili önemli bir nüans vardır. Bu tür kabloların ana dezavantajı yüksek maliyetlerdir, bu nedenle bu tür bir kabloyu kanalizasyona yüklemek çok pahalıdır. Neden? Çünkü kışın ortam sıcaklığı daima sıfırın altına düşer. Kablonun gücünün maksimum olduğu saatte çalışacağı ve pratik olarak kendiliğinden düzenleme olanağı olmayacağı ortaya çıkıyor. Sonuç olarak, işlevsellik açısından, böyle bir kablonun etkinliği geleneksel bir dirençli kabloya indirgenir, ancak sadece birkaç kez daha pahalıya mal oldunuz.

Yine de, gelen akımın gücü için bir ayar ünitesi satın alırsanız, bu durum düzeltilebilir. Böyle bir üniteyi sıcaklık sensörü ile değiştirirseniz, size özel olasılıklar sağlayan dış hava sıcaklığına bağlı olarak ısıtma gücünü kendiniz ayarlayabilirsiniz.

Kendi kendini düzenleyen kablo özellikleri:

• büyük bir değer. Gücü 15 W / m olan orta modellerdir. 1 mp için 210 ruble size mal olacak;
• güvenlik ve güvenilirlik;
• ekonomi ve sadelik;
• Zaman içinde, polimer eki belirli sayıda çalışma döngüsüne sahip olduğu için bozulacaktır. Bundan sonra, akım iletiminin derecesi önemli ölçüde azalacaktır.

Yukarıda listelenen tüm faktörleri göz önünde bulundurarak, hangi ısıtma kablosunun tercih edileceğine karar verebilirsiniz. Her şey sana ve arzunuza bağlı. Profesyoneller, kendinden regüleli kabloları rezistif ile birleştirmeyi tavsiye eder, daha sonra ısıtma verimliliği ve kalitesi artar. Örneğin, sabit bir sıcaklığa sahip olan ve çıkıntıyı kar ve buzdan verimli bir şekilde ısıtan çatı parçasında dirençli kablolar kullanılabilir. Ancak kendi kendini düzenleyen kablolar oluklardaki drenaj sistemine monte edilebilir.

İpucu! Kabloların güç ve güç tüketiminin hesaplanmasından bahsedersek, dirençli modeller için en iyi seçenek gücü 18–22 W / m olan ürünlerdir. Kendi kendini düzenleyen kabloları seçerken, 15-30 W / m modellerine dikkat edin.

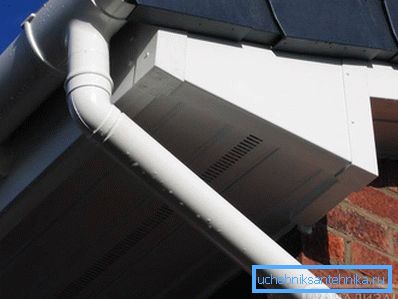

İpucu! Drenaj sisteminiz polimerik malzemelerden yapılmışsa, bu tür kabloların maksimum gücünün 17 W / m olduğunu düşünün. ve daha fazla değil. Aksi halde, tahliyenin aşırı ısı nedeniyle hasar görmesi riski vardır.

Tek yapmanız gereken doğru miktarda malzeme hesaplamak ve mağazada satın almak.

Drenaj için ısıtma sisteminin bileşenleri

Doğrudan ısıtma kablolarına ek olarak, ısıtma sisteminin diğer bileşenleri de içerdiğini bilmelisiniz:

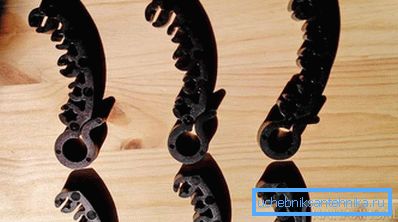

1. Kabloları yerinde sabitlemek için bağlantı elemanları.

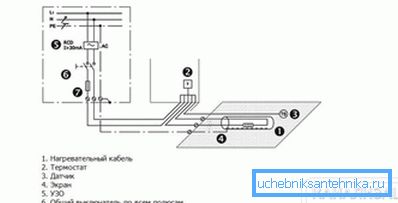

2. Kontrol panosu Bu cihaz aşağıdakileri içerir: üç fazlı bir devre kesici, 30 mA hassasiyet, dört kutuplu bir kontaktör, her faz için tek kutuplu bir devre kesici, termostat devresi için bir devre kesici ve bir alarm lambası ile sistemi kapatmak için bir koruyucu cihaz.
3. Dağıtım ağı bileşenleri: ısıtma kablolarını besleyen güç kabloları, termostat sensörlerini kontrol paneline bağlayan sinyal kabloları, kablo kutuları ve kaplinler, tüm bağlantıların sıkılığını sağlamak için.

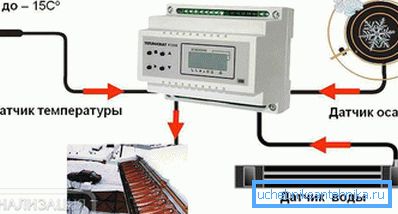

4. Termostat. Isıtma için tüm kablo sisteminin çalışmasını düzenlemek için, iki tip cihazı kullanabilirsiniz: sistemi belirli bir sıcaklık aralığında doğrudan çalıştıran bir termostat ve bir meteoroloji istasyonu. Hava istasyonunun farkı, ayarlanan sıcaklık aralığına ek olarak, yağış mevcudiyetini ve çatıda erimesini kontrol edebilir. Kompozisyonunda sadece bir sıcaklık sensörü değil, aynı zamanda nem sensörü de vardır. Bazı modellerde hem nem sensörü hem de sıcaklık sensörü bulunur.

Şöyle ki, kablo sisteminde geleneksel bir termostat kullanıldığında, durumu izlemeniz gerekir: eğer çatıda çökelme varsa, sistemi manuel olarak başlatın ve eğer yoksa, kapatınız. Meteoroloji istasyonu sayesinde, tüm iş süreci kolayca otomatikleştirilebilir ve cihaz kapanmak için gecikebilir. Ama yine de, fiyattan bahsedersek, termostat satın almak ve tüm işi el ile yapmak daha kârlıdır. Şimdi böyle bir sistemi kişisel olarak nasıl monte edeceğimizi öğrenelim.

Isıtma sisteminin teknoloji kurulumu

Başlangıç ​​olarak, su drenaj sistemi için hangi ısıtma kablolarının döşenmesi gerektiğini görelim. Bunlar genellikle eriyen suyun çıktığı yerler ve don oluşumunun oluştuğu yerlerdir. Bu yerler nelerdir?

1. Oluklar. Kanalların içindeki ısıtma kablolarının, bir veya birkaç filamentin tamamı boyunca döşenmesi zorunludur.

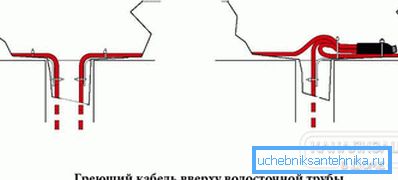

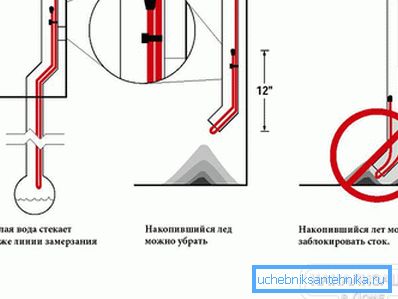

2. Drenaj boruları, oluklardan egzoz. Ek olarak, kraterlerin ve boruların çıkışının güçlendirilmesi, buzun en sık oluştuğu yerdir. Genellikle, boruya iki kablo kablosu yerleştirilir.
3. Endova çatılar. Kablo yukarı ve aşağı yerleştirilmiştir. Uzunluk, çıkıntının başlangıcından itibaren en az 1 m seçilmiştir, ancak bunu vadinin toplam uzunluğunun 2 / 3'ü ile yapılması önerilir.

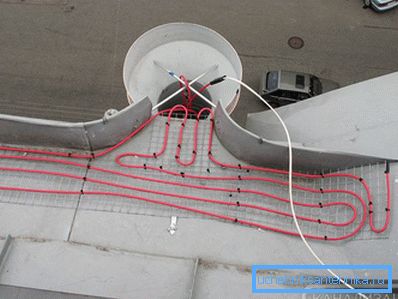

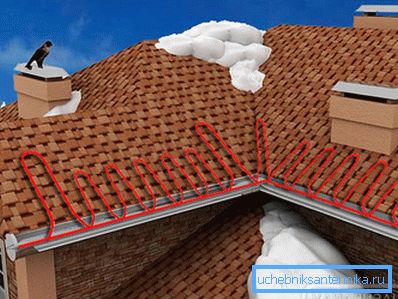

4. Çatının saçaklarında buzul ve buz oluşumunu önlemek için teller “yılan” yöntemi kullanılarak istiflenir. Bu şema, kornişin kenarı boyunca bir ısıtma kablosu döşemeyi içerir. Sert yüzeylerde, bir yılanın adımının, kablonun metrekare başına verdiği güce bağlı olarak, modelin çokluğuna ve yumuşak çatılara bağlı olduğu akılda tutulmalıdır. Böyle bir üçgenin yüksekliği, ısıtılan yüzeyde, soğuk bölge oluşmayacak şekilde seçilir. Aksi takdirde, buz bu gibi yerlerde görünebilir.
5. Kapelnik sıvının ayrılması doğrultusunda. Damlanın boyutuna ve tasarımına bağlı olarak bir veya iki ipliğin tutturulması gereklidir.

Ve şimdi kablo ısıtma sistemi tahliyesinin nasıl sağlanacağına dair detaylı bir göz atalım. Sistemi aşağıdaki kurallara uygun olarak yüklemelisiniz:

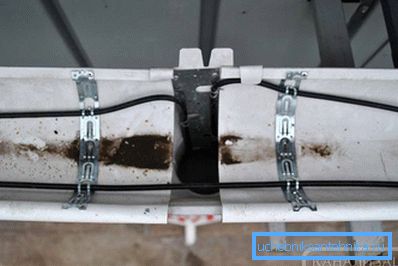

1. Isıtma kablosunu oluklara sabitlemek için özel bir montaj bandı kullanmalısınız. Üzerine monte edilen bant şeritleri, kabloyu olukta güvenli bir şekilde tutar. Farklı kablolar için bant montaj adımı farklıdır. Örneğin, kendi kendini düzenleyen bir kablonun 50 cm'lik artışlarla sabitlenmesi ve dirençli bir kablonun 25 cm olması gerekir. Bant, oluklarla perçin üzerine sabitlenir ve sızdırmazlığı kırmamak için, bu yerler sızdırmazlık maddesi ile işlenir.

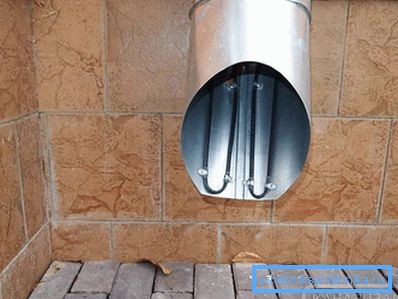

2. Drenaj borularında kablolar montaj bandı veya ısı büzüşmeli boru ile sabitlenir. Borunun yüksekliğinin 6 m'den fazla olması durumunda, tüm yükü ona aktarmak için kablonun bir yalıtım kılıfındaki metal bir kabloya ek olarak bağlanması önerilir.
3.
   Hunide ve borunun sonunda, ısıtma kabloları perçinlerle aynı montaj bandı kullanılarak bağlanır.
4. Çatı malzemesinde, kablo, sızdırmazlık maddesi üzerine montaj bandıyla sabitlenmelidir. Başka bir seçenek daha var: yumuşak bir çatıda, sabitleme, çatıda vida veya çivi ile tutturulmuş özel SLT-C klipsleri nedeniyle gerçekleşir. Ancak çatının sızmaya başlaması ihtimali vardır, bu yüzden her şey silikon dolgu macunu ile kapatılmalıdır. Metal çatıda bu tür klipler kaburgalara bağlanır.
5. Isıtma sisteminin elemanlarını sabitlemeden önce, tüm montaj yerlerini kontrol etmelisiniz. Yabancı cisimler olmamalı, keskin kenarlar kabloya zarar verebilir.
6. Kablo bölümleri uzunluk ısıtma bölgelerine uygunluk açısından kontrol edilmelidir.
7. Kontrol sırasında, kablonun çok uzun olduğu veya yeterli uzunlukta olmadığı ortaya çıkarsa, bölüm kesilmeli, çıkarılmalı veya eklenmeli, kısaltılmalı, genişletilmeli ve sabitlenmelidir.

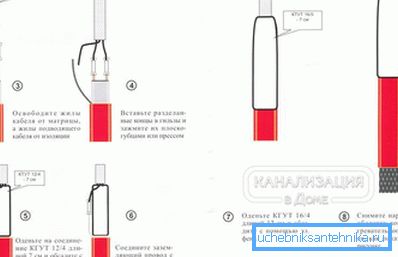

8. Bundan sonra, montaj kutularını monte etmek, halkaları kapatmak ve bölümlerin yalıtım direncini hesaplamak gerekir.
9. Ardından termostat sensörlerinin kurulumu, güç ve sinyal kabloları döşenir.
10. Bir sonraki aşama kontrol panelinin kurulumu.
11. Şimdi direnç ölçülüyor ve güç ve sinyal kabloları çalıyor.
12. Güvenilirlik için, koruyucu kapatma cihazının çalışıp çalışmadığını test etmek gereklidir.
13. Bundan sonra, sadece termostatı istenen sıcaklık aralığına ayarlamak ve tüm sistemin bir test işlemini gerçekleştirmek için kalır.

Hepsi bu, artık sizin tahliyeniz ve çatının çıkıntısı ısıtılıyor, ki bu da bu yerlerin suyunun donma probleminin yanı sıra kar ve buzulların oluşumunu çözmenize izin verecektir. Tüm işleri yüksekte yapmaya dikkat edin. Güvenilir bir merdiven veya iskele kullanın.

video

Tahliyeyi ısıtmak için kablo PTC nasıl takılır, videoya bakın:
