Tesisat kaplin - türleri ve özellikleri

18-03-2018

Borular

Çoğu durumda, su borularının bağlantısı bir kuplaj kullanılarak gerçekleştirilir. Bu bağlantı, önemli bir işlev gerçekleştirir - boru hattı elemanlarının sıkı bir şekilde monte edilmesini sağlar. Aşağıda, hangi tür kaplinlerin mevcut olduğunu, bunların kurulum özelliklerinin yanı sıra gerçekleştirebilecekleri temel işlevleri ele alacağız.

Genel bilgi

Klasik bir bağlantı, iç çapı, birleştirilen boruların dış çapına karşılık gelen kısa bir borudur. Bu tür bağlantı parçaları hem monolitik hem de katlanabilir boru hatlarında kullanılabilir.

Parça malzemesinin herhangi biri olabileceği unutulmamalıdır, tek gereklilik, boru hattının malzemesi ile aynı olması gerektiğidir. Aşağıda bu ürünlerin çeşitli tiplerine daha yakından bakacağız.

Montaj yöntemleri

Söz konusu ürünlerin ana farkı, kurulum yöntemidir.

Bu parametre ile, aşağıdaki türlere göre ayırt edilir:

dişli;
Kaynaklı plastik;
kıvrım;
sıkıştırma.

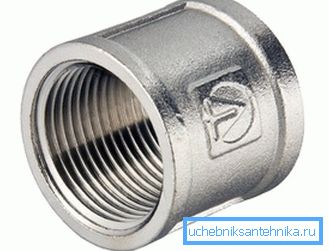

dişli

Kural olarak, çelik boru hatları için dişli bağlantı parçaları kullanılır.

Bu bağlantıyı kullanarak bağlantı için talimatlar aşağıdaki gibidir:

Her şeyden önce, bağlı boruları eksene dik bir şekilde kesmek gerekir.
Daha sonra iplik parçanın içine kesilir.
Somunları daha da sıkın.
Bundan sonra borular bağlantı parçasına vidalanır.
İşin sonunda sıkma somunlarını sıkın.

Bu çalışma tamamlandı.

kaynak

Kural olarak, kaynaklı yöntem su temini için plastik kaplinleri kurar. Ayrıca, plastik tipine bağlı olarak, su tedarik sisteminin montajı süreci değişebilir:

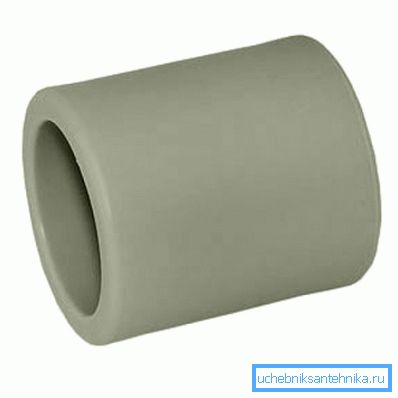

polipropilen	Armatürün kaynağı (lehimleme) aşağıdaki gibidir: Boru ve bağlantı parçaları, özel bir havya ile ısıtılmış nozullara yerleştirilir. Plastik yüzeyi yumuşattıktan sonra parçalar havyadan çekilir ve birbirlerine bağlanır. Plastiğin soğutulmasından sonra ikinci boru da bağlantı parçasına bağlanır.
PVC	PVC boru hatlarının montaj yöntemi, kaynak yapmadan daha çok yapıştırmadır. Bununla birlikte, kimyasal bileşimin (tutkal) etkisi altındaki birleştirilen yüzeyler eriyerek kaynaklanır. Bu nedenle, aynı zamanda kaynakla ilişkilendirilebilir, kurulum şu sırayla gerçekleştirilir: Birleştirilen boru kesilir, daha sonra bağlantı parçasına takılır. O zaman parçanın ne kadar derin olduğuna dair bir işaret yapmalısınız. Ayrıca, işaretlenmiş alan bir fırça kullanılarak özel bir yapıştırıcıya sahip bir fırça ile sürülür. Bundan sonra, elemanlar çeyrek dönüşe bağlanır ve döndürülür. Birkaç dakika sonra, ikinci boru aynı şekilde yapıştırılır.
HDPE	Kural olarak, HDPE tesisatının montajı elektrik spiralleri olan elektrik kaynaklı bir kuplaj kullanılarak gerçekleştirilir. Bütün parçaları birleştirdikten sonra elektriğe elektriğe bağlı özel bir cihaz bağlanır. Spiralin ısınması sonucunda parçalar birbirine kaynaklanır.

İpucu! Plastik borular için kaynak makinelerinin fiyatı oldukça yüksektir. Bu nedenle, tek seferlik bir su temini kurulumu için ekipmanı kiralamak daha uygun olacaktır.

kıvrım

Sıhhi tesisat için krimp kaplinler metal-plastik sistemlere uygulanır. “Metal-plastik”, onlarca metre uzunluğundaki koylarda satıldığı için, onlara olan ihtiyacın çok nadiren ortaya çıktığına dikkat edilmelidir.

Bununla birlikte, eşleştirme ihtiyacı yine de ortaya çıkarsa, kıvırma elemanı aşağıdaki gibi kurulur:

Önceki durumlarda olduğu gibi, eklemler dik açıda kesilmelidir;
Daha sonra tüpler manşonlara yerleştirilir;
Bundan sonra kavşak özel bir aletle kıvrılır.

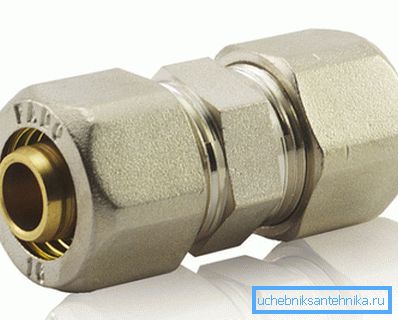

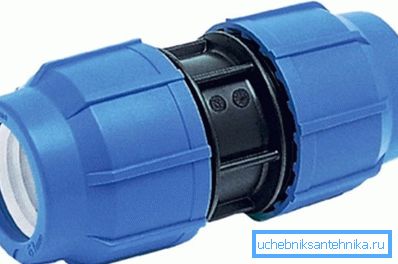

sıkıştırma

PVC ve metal plastik boru hatları için sıkıştırma parçaları mevcuttur. Ana avantajı, kurulumlarının özel ekipman gerektirmemesidir.

Aşağıdaki şekilde gerçekleştirilir:

Bağlayıcı parçaları boruya, somun, halka halka vb.
Ardından, boru bağlantı parçasına takılır veya boru bağlantılarına takılır.
Bundan sonra, halkalı halka çekilir ve somun sıkılır.

Dikkat edin! Sıkıştırma bağlantılarını takarken somunu kuvvetle sıkmayın, bu özellikle plastik borular için geçerlidir. Aksi halde boru çatlayabilir.

Bu işlem tamamlandı.

randevu

Bulduğumuz gibi, söz konusu ürünlerin ana amacı boru hattının montajı sırasında boruları bağlamaktır. Bununla birlikte, ek olarak, bazı türleri ek işlevler yapabilirler.

Bunlar aşağıdaki parçaları içerir:

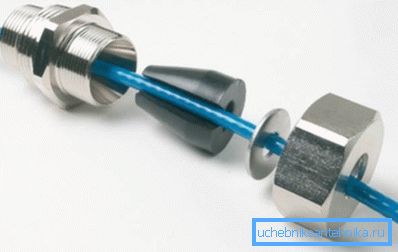

Termal boru hattının bir sonucu için - dışarıdaki bir telin sıkı bir şekilde bitmesini sağlar. Buna göre, ısı borusunu sıhhi tesisattan çıkarmak için olan bağlantı teli sıkıştıran lastik contalara sahiptir.

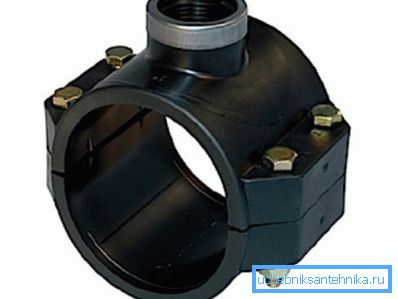

Basınç altında çalışmak için - su kaynağını engellemek mümkün olmadığında kullanılır. Basınç altında su beslemesine bağlanmak için olan bağlantı, ana hatta konan ve su akışını bloke eden bir kilitleme cihazına yerleştirilen kelepçe tipi bir tutturucuya sahiptir. Delme hattı kelepçenin takılmasından sonra gerçekleştirilir.

Sıhhi tesisat için yangın kaplinleri, pasif yangın koruması sağlar. Bu ürünler, aslında, boru üzerine monte edilmiş bir çelik muhafazayı temsil etmektedir.

Kural olarak, yangından korunma kaplinleri, su besleme sisteminin yükselticileri üzerine, tavandan geçtiği yerlerin yanı sıra, kabloların duvarlara geçiş alanında da yerleştirilir.

Burada, belki de, sıhhi tesisatta kullanılan en yaygın armatür tipleri vardır.

Sonuç

Kaplinler hemen hemen tüm su borularında kullanılmaktadır. Bunların çoğu boruları birbirine bağlamak için tasarlanmıştır, ancak diğer eşit derecede önemli işlevleri yerine getiren bağlantı parçaları vardır.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgiler bulunabilir.
