Tuğla baca borusu: inşaat teknolojisini anlıyoruz
Teknolojik gelişmelere rağmen, kömür, odun veya gazın yakıt olarak kullanıldığı baca, kazan veya şöminenin baca olmadan yapabileceği bir yer. Evet, tasarımlarında karmaşık hale gelmişler, bu da onların korozyondan, kondensasyondan ve kurum kurumlarına karşı koymamalarına izin vermez. Bu makalede, erken çocukluğundan herkes tarafından bilinen geleneksel bir tuğla baca borusu nasıl yapılacaktır.
Yazlık inşaatta bir inşaat patlaması tam anlamıyla tüm ülkeyi kuşatmıştır ve aynı zamanda şöminelere ve sobalara olan ilgi yeniden canlanmıştır. Pek çok kişi, eski teneke kutulara göre evlerde ısıtma cihazlarını yeniden üretmeye çalışsa da, bugün bunu yapmak oldukça zor.
Ne yazık ki, bugün çok sık değil, tuğla bacaları yapabilen birini bulabilirsin, bu yüzden şimdi kendi evinizde böyle bir baca nasıl yapılacağı hakkında konuşacağız, fiyatı aile bütçesine çarpmıyor.
cihaz
Herhangi bir işe başlamadan önce, neyle uğraşmamız gerektiğiyle ilgili genel terimleri bilmeniz gerekir. Bizim durumumuzda, bir tuğla fırın için boru ne eleman olmalıdır. Bir keresinde, dikdörtgensel bir tüpü katlamanın yeterli olduğunu varsaymanın doğru olmadığını söylemek gerekir.
| Meme borusu | Tasarım en baştadır ve doğrudan fırına monte edilmiştir. 5-6 satırdan oluşan bir mandalla donatılabilir. |
| Boyun kabartması | Genişleme yapılır, böylelikle baca ana kanalının kesiti değişmez. |
| Kesme veya hav | Birkaç sıra halinde kendi elleriyle ortaya çıktı. Borunun dış kısmını genişletmenize izin verir. |
| yükseltici | Tavan arasında oluşur ve genellikle çatıya yaklaşan baca düz bir parçasıdır. |
| su samuru | 100 mm'den itibaren her tarafta boru üzerinde genleşme. Böylece çatlaklardan geçebilecek yağmur ve kardan çatı alanını koruyabilirsiniz. Eğer yapılmazsa, nem çatı destek yapılarını kademeli olarak tahrip edecektir. |
| Tüp boyun | Su samuru üzerinde bulunan ve düz bir alan. |
| Baca üst | Genişletilmiş dış duvarcılık. Baca içerisini korumak için metal bir kapak veya vane takabilirsiniz. Doğru seçilmişse, borudaki çekişi önemli ölçüde artırabilirsiniz. |
İpucu: tuğla boru döşenmesi, tüm uzunluğu boyunca iç çapın aynı olacağı şekilde gerçekleştirilir.
Duvarcılık süreci
Gelecek tasarımımızın ana parçalarını öğrendikten sonra, işin ana bölümünü başlatmanın zamanı geldi. Gerekli tüm araçları ve malzemeleri hazırlayın.
çekme

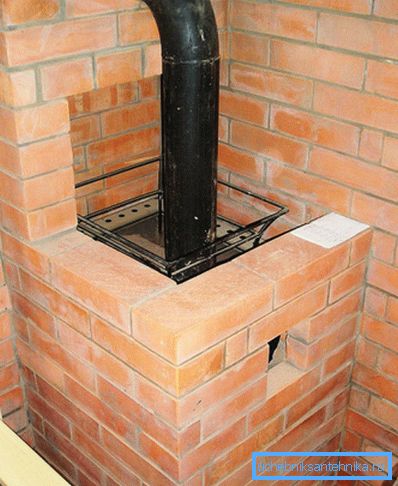

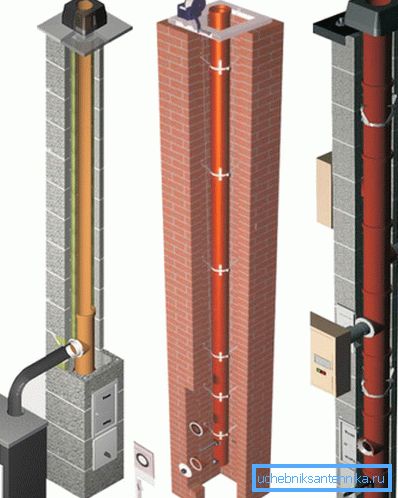

Bugün başka seçenekler olsa da, bacaların standart versiyonunu sökeceğiz. Ancak, bu durumda, sadece soba için değil, aynı zamanda şömine için de uygundur. Özel bir alaşımdan bir metal boru içine monte ederseniz, iş için gaz kullanan bir kazan için bir baca dönüşmesi kolaydır.

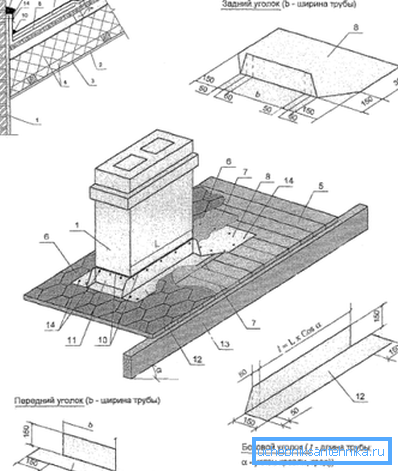

İpucu: su samuru ve tüy kabı farklı şekilde yerleştirilebilir, çatı eğiminin açısına ve bacaya göre olan yerine göre değişecektir.
Döşemedeki dikişlerin kalınlığının doğrudan kanalın boyutunu etkilediğini unutmayın.

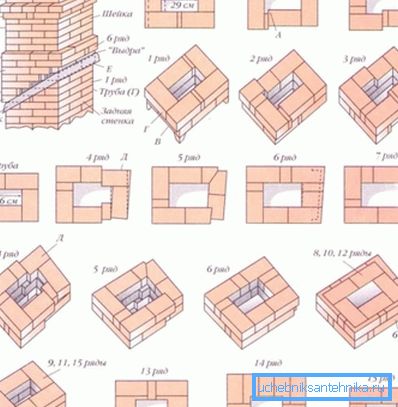

Bir tutam boruyla döşemeye başlayın, kesinlikle tuğla giydirmeyi gözlemleyin. Yaklaşık 5-6 satırın üst üste gelmemesi gerekir. (Ayrıca bkz. Makara borusu: özellikler.)
Kesme ve yükseltici formu
Kesim boynunu (kesme) gerçekleştirin.
Aşağıdaki talimatlar, doğru bir şekilde nasıl yapılacağını size söyleyecektir:
- Bir duman kanalı 5 tuğla oluşturmak için kullanın, iç boyutu 270x140 mm, dış 450x590 mm olacak, tuğlaların yarısı ve çeyrek ekleri sayesinde.
İpucu: genel boyutlarını korumak için tuğla plakaları kanala yerleştirin.
- Üçüncü perde duvarları 650x510 mm olmalıdır.. Aynı zamanda tuğla plakaların içine de sahip olmalı, kalınlığı yaklaşık 60 mm'dir. İçeriden bakarsanız, kesimin gerekli şekli aldığını fark edeceksiniz.
- Bir sonraki satırın boyutu - 710x570 mm, İçinde 100 mm kalınlığa kadar tuğlaları yerleştirin.
- 5. ve 6. sıraları bir tuğla ile yerleştir, giyinmeye sıkı sıkıya uymayı unutmadan.
İpucu: gerekirse, yukarıdaki döşeme işlemini altta yatan döşemenin altında başka bir sıra bırakarak yapabilirsiniz.

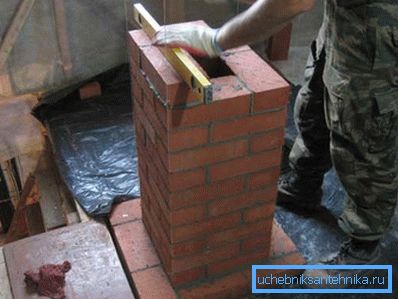

Çatıya bir delik açın, böylece yükselticiyi dışarı çıkartabilirsiniz. Onu çatıdan al. İşin geri kalanı doğrudan çatı üzerinde gerçekleştiriliyor.
Burada, yükseltici serme işlemine devam edilmeli, tuğlaların giydirilmesi dikkatlice yapılmalı ve çatının üstünde 1-2 tuğla sıra ile yapılmalıdır.
su samuru
Dokuz sıra yerleştirmeniz gerekecek, dış çaptaki her biri bir öncekinden çeyrek olmak üzere dış çapta olmalıdır.
Duman kanalının iç boyutlarına uygun çalışma sırasında unutmayın, örn. tuğla plakaları, konik veya genleşmeyecek şekilde toplayın.
- İlk iki satırı yerleştirdikten sonra, bir kenar çıkıntısına sahip olacaksınız, kenarlarda boyut değişmeyecek.
- 3'te tuğlaları dışarı çekin, su samuru genişliğini arttırmak, ön çıkıntıyı yapının kenarlarına düzgünce çevirmek.
- 4. sırada, yan kulakların uzunluğunu arttırın.
- 5. ve 6. sıralar, yan çıkıntıların uzunluğunu arttırarak çatı ile baca arasındaki boşluğu eninde sonunda kapatmalıdır.
- 7. sıra - yan çıkıntıların döşenmesinin tamamlanması.
- 8. ve 9. sıra - dördüncü çıkıntının döşenmesi. Tuğlayı bandajlamayı ve duman kanalı için tuğla plakalarını doğru olarak seçmeyi unutmayın.
Boyun ve ucu döşeme
10. sıra, baca boynunu oluşturmak için tasarlanmıştır. Boyutu, boyuna doğru orantılıdır.
İpucu: Çatının üstündeki boru yüksekliğine göre tüm gereksinimlere ve standartlara uymayı unutmayın; bu durum şöminenin ve sobanın performansını doğrudan etkiler.

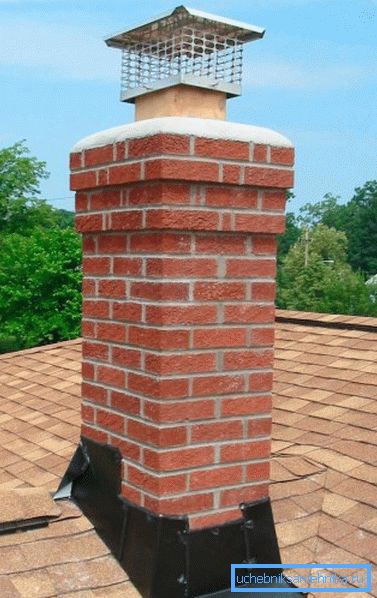

Ucu, boyun oluşmasından sonra yapın. İş, bulanıklığın serilmesinden farklı değil, sizin için bu kadar çok iş olmayacak. Bundan sonra, üzerinde bir kapak veya flygark pick up ve yükleyin.
Sonuç
Soba gazlarının sobalardan, şöminelerden veya kazanlardan çıkarılması, ev sıcaklığının sağlanmasında önemli bir adımdır. Bu durumda, ısıtma cihazıyla güvenli bir etkileşim sağlamak için gereklilikler ve yönetmeliklere göre yönlendirilmelidir. (Ayrıca yazlıktaki Sewage makalesine bakın: özellikler.)
Bu makale, bugün birçok özel kır evinde bulunabilen standart tuğla bacalarını gözden geçirdi. Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
